使用powergui模块对信号进行FFT分析

使用powergui模块对信号进行FFT分析

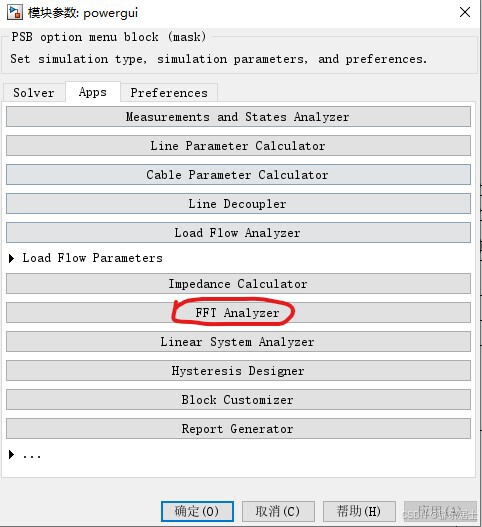

powergui模块
在这里插入图片描述
将scope的图形记录到工作区,使用powergui FFT分析工具,选择合适的基频

举例:

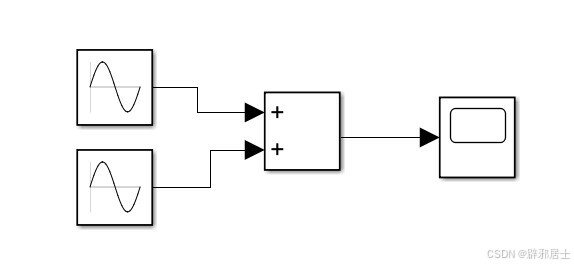

这里有两个正弦波信号:
在这里插入图片描述
信号参数如下:
在这里插入图片描述

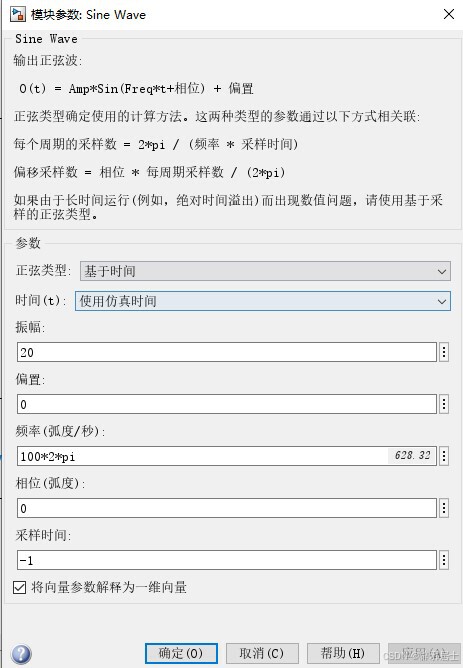

信号1幅值为20,频率为100Hz

在这里插入图片描述

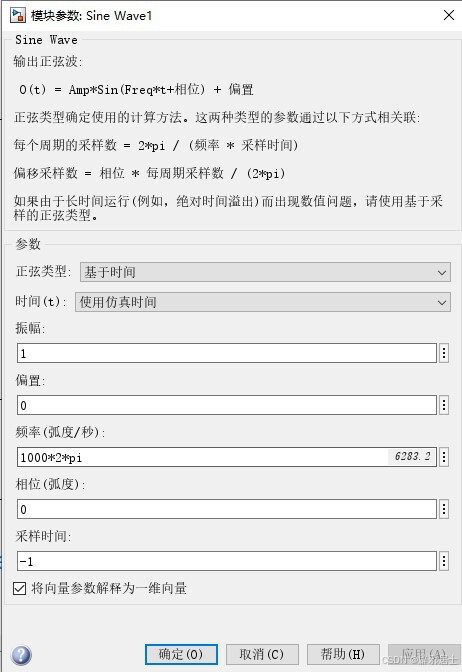

信号2幅值为1,频率为1000Hz

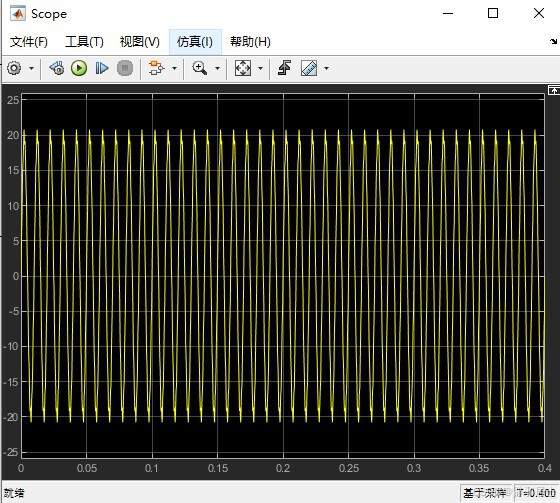

信号一与信号二相加,其结果为:
在这里插入图片描述

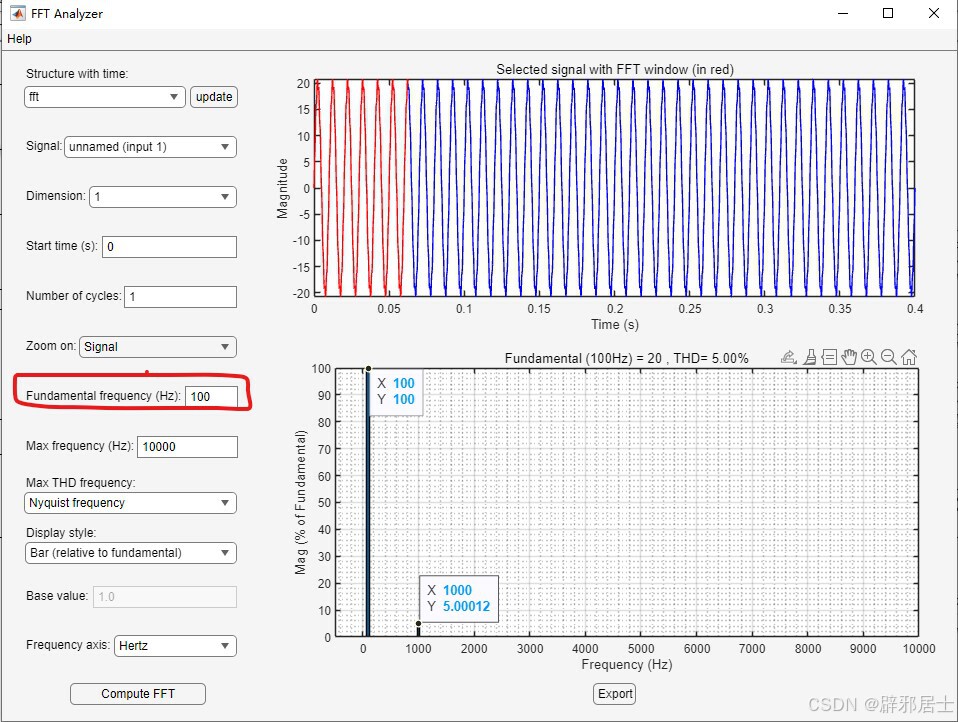

对其进行傅里叶变换分析:
在这里插入图片描述
基波频率选择100Hz,可以看到只有在100Hz和1000Hz处有值,并且幅值也是正确的。
