STP（生成树）实验

STP(生成树)实验

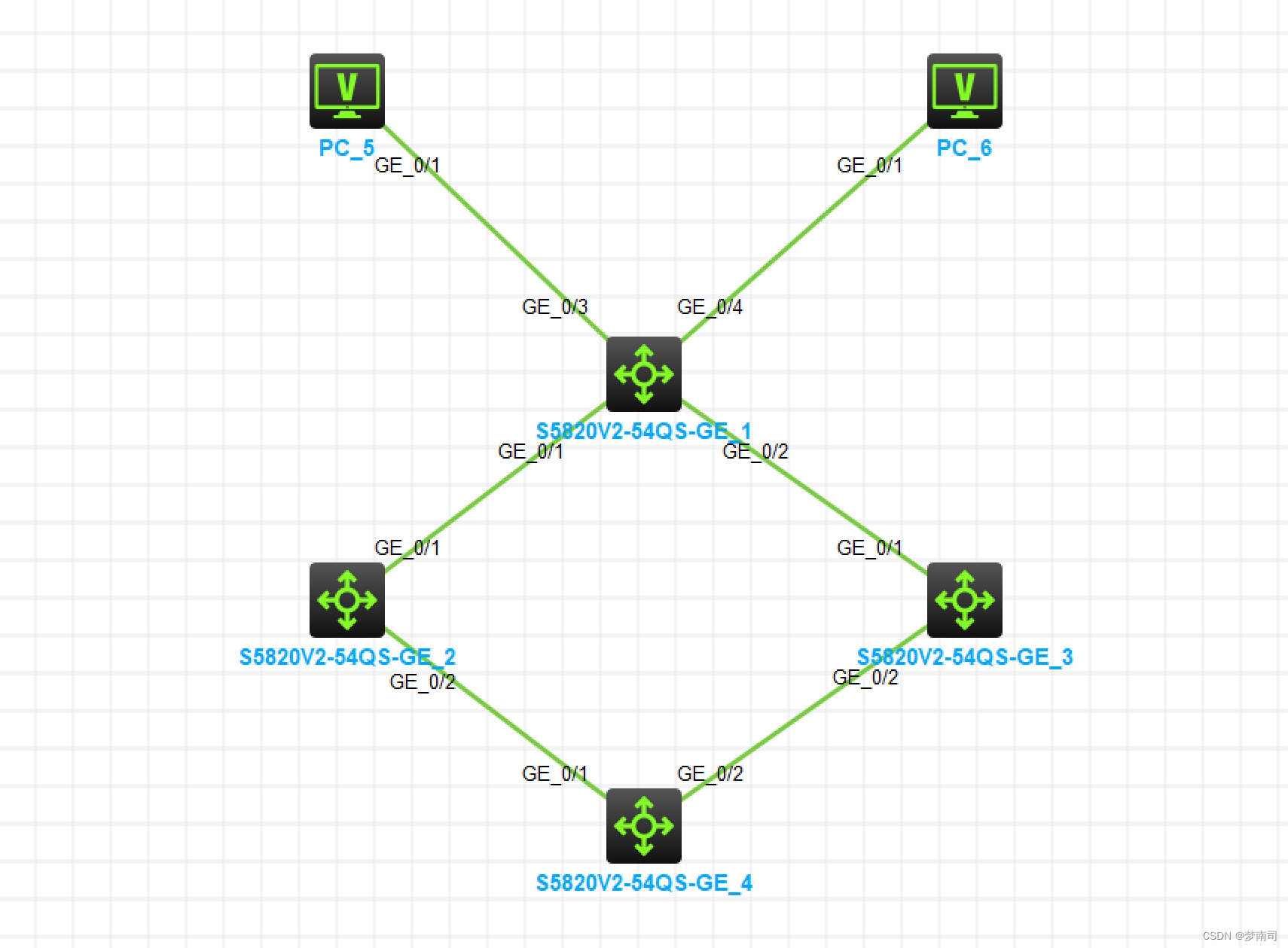

实验拓扑

注：如无特别说明，描述中的R1或SW1对应拓扑中设备名称末尾数字为1的设备，R2或SW2对应拓扑中设备名称末尾数字为2的设备，以此类推

实验需求

1. 开启所有设备，等待STP收敛后观察STP状态
2. 使SW4成为根网桥
3. 使闭塞端口出现在SW2上
4. 把SW1上连接的PC的端口配置为边缘端口

实验步骤

一、确认初始根网桥以及闭塞端口

1、设备开机运行、STP收敛后，由于华三模拟器的设备创建规则使得：SW1的Mac地址应该是最小的，会成为根网桥，在SW1上查看STP运行状态，确认SW1为根网桥。

[SW1]dis stp
-------[CIST Global Info][Mode MSTP]-------
 Bridge ID           : 32768.12f7-1308-0100
 Bridge times        : Hello 2s MaxAge 20s FwdDelay 15s MaxHops 20
 Root ID/ERPC        : 32768.12f7-1308-0100, 0 #根桥ID
 RegRoot ID/IRPC     : 32768.12f7-1308-0100, 0
 RootPort ID         : 0.0
 BPDU-Protection     : Disabled
 Bridge Config-
 Digest-Snooping     : Disabled
 TC or TCN received  : 7
 Time since last TC  : 0 days 0h:5m:1s

2、根据STP计算机制，所有链路开销一致，闭塞端口应该会出现在SW4上。在SW4上查看端口状态，确认SW4的g1/0/2为闭塞端口

[SW4]dis stp brief
 MST ID   Port                                Role  STP State   Protection
 0        GigabitEthernet1/0/1                ROOT  FORWARDING  NONE
 0        GigabitEthernet1/0/2                ALTE  DISCARDING  NONE

二、设置新的根网桥（SW4）

1、希望SW4成为根网桥，最好的办法是让SW4的优先级成为全网最小。默认优先级都为32768，所以只需要把SW4的优先级改成比32768小即可。

[SW4]stp priority ? #确定可设置参数范围
  INTEGER<0-61440>  Bridge priority, in steps of 4096

[SW4]stp priority 8192 #将优先级设置为8192
[SW4]%Nov  3 09:21:53:754 2023 SW4 STP/6/STP_DETECTED_TC: Instance 0's port GigabitEthernet1/0/2 detected a topology change.

#检验SW4是否成为新的根网桥
[SW4]dis stp
-------[CIST Global Info][Mode MSTP]-------
 Bridge ID           : 8192.12f7-2a42-0400
 Bridge times        : Hello 2s MaxAge 20s FwdDelay 15s MaxHops 20
 Root ID/ERPC        : 8192.12f7-2a42-0400, 0
 RegRoot ID/IRPC     : 8192.12f7-2a42-0400, 0
 RootPort ID         : 0.0
 BPDU-Protection     : Disabled
 Bridge Config-
 Digest-Snooping     : Disabled
 TC or TCN received  : 6
 Time since last TC  : 0 days 0h:2m:44s

三、自定义新的闭塞端口（SW2）

1、由于SW4成为了根网桥，按照STP计算机制，此时闭塞端口应该在SW1上。若要使闭塞端口到SW2上，就需要让SW2到SW1的cost比SW4到SW1更大。H3C交换机千兆口的cost默认是20，所以可以把SW2的g1/0/2接口的cost改为300

# SW4成为新的根网桥后，SW1的g1/0/2口变为新的闭塞端口
<SW1>dis stp brief
 MST ID   Port                                Role  STP State   Protection
 0        GigabitEthernet1/0/1                ROOT  FORWARDING  NONE
 0        GigabitEthernet1/0/2                ALTE  DISCARDING  NONE

# 调整SW2的g1/0/2口的cost值大于20，使之成为新的闭塞端口
<SW2>sy
System View: return to User View with Ctrl+Z.
[SW2]int g1/0/2
[SW2-GigabitEthernet1/0/2]stp cost ?
  INTEGER<1-200000>  Port path cost

[SW2-GigabitEthernet1/0/2]stp cost 300
[SW2-GigabitEthernet1/0/2]%Nov  3 09:31:30:022 2023 SW2 STP/6/STP_NOTIFIED_TC: Instance 0's port GigabitEthernet1/0/1 was notified a topology change.

# 查看SW2的g1/0/2口是否为闭塞端口
[SW2-GigabitEthernet1/0/2]qu
[SW2]dis stp brief
 MST ID   Port                                Role  STP State   Protection
 0        GigabitEthernet1/0/1                ROOT  FORWARDING  NONE
 0        GigabitEthernet1/0/2                ALTE  DISCARDING  NONE

三、配置边缘接口（SW1）

# 将g1/0/3和g1/0/4口配置为边缘接口
[SW1]int g1/0/3
[SW1-GigabitEthernet1/0/3]stp edged-port
Edge port should only be connected to terminal. It will cause temporary loops if port GigabitEthernet1/0/3 is connected to bridges. Please use it carefully.

[SW1-GigabitEthernet1/0/3]int g1/0/4
[SW1-GigabitEthernet1/0/4]stp edged-port
Edge port should only be connected to terminal. It will cause temporary loops if port GigabitEthernet1/0/4 is connected to bridges. Please use it carefully.
