三极管的简单应用实验【Multisim仿真】

本文通过实操演示了如何使用NPN三极管构建基本的电流放大电路。介绍了三极管的工作原理,包括发射结和集电结的偏置,以及如何选择合适的电源和信号源。此外,还强调了电阻在电路中的重要作用,不仅限于限流,还能确保电流由三极管控制而非电源直接支配。最后,展示了如何通过万用表检测电路的电流放大效果。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

基于我们上节总结得三极管知识,我们接下来搭建几个模型来一探究竟:

放大电路

我们在三极管的学习中,知道三极管可以用作于电流的放大,那么我们根据之前所学来选择一下元器件:
在这里插入图片描述
这是一个NPN的三极管,我们这次就用它来做实验。

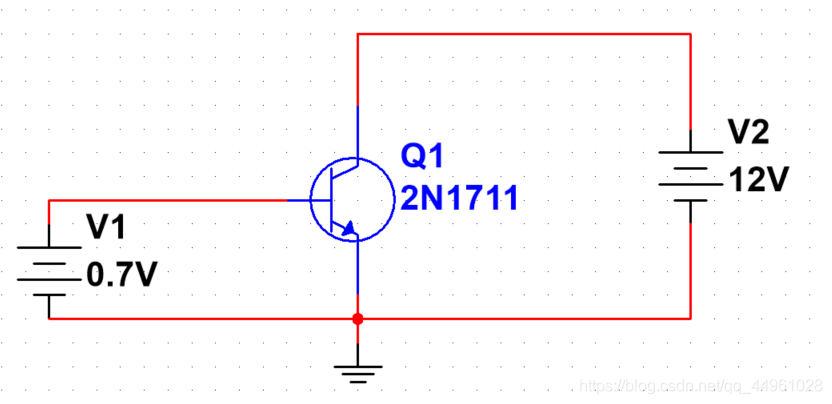

接下来是三极管的电压,我们知道两个PN节发射结正偏,集电结反偏,说明基极电压大于发射极小于集电极,于是我们可以选择如下电源:
在这里插入图片描述

此刻的两个直流电源分别是什么作用?
V1的电压是0.7V,大家应该觉得很眼熟吧,没错,他就是用来导通发射结的,而我们之前所学的只是告诉我们,V2的作用就是放大电流的能量来源【收集电子产生电流】。

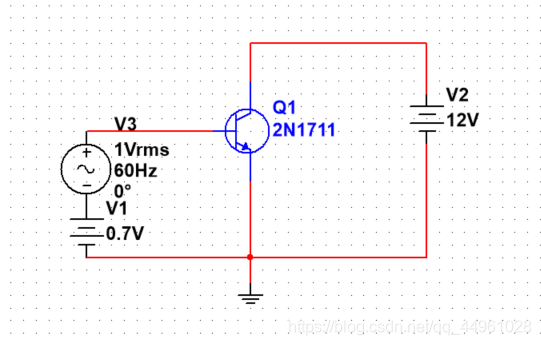

所以我们还缺少一个被放大信号,我们通常会选择正弦信号,具体原因在信号与系统中有涉及。

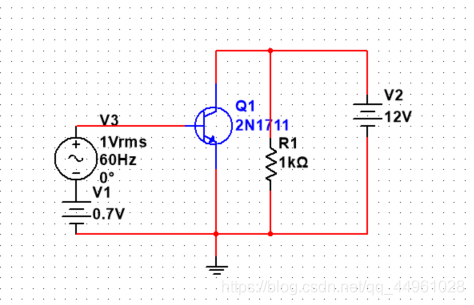

在这里插入图片描述接下来我们将负载接入来获取放大的信号

在这里插入图片描述
现在是不是完成了我们整个电路了呢?

当然没有!此刻三极管的集电极和基极直接接到了电源上,这是多么糟糕的一个设定!没有电阻来限制电流,这个三极管肯定会坏掉的!

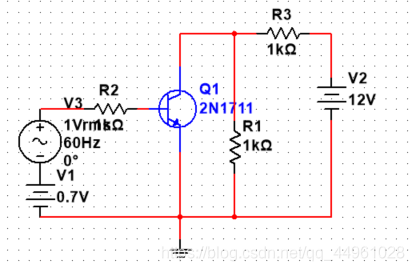

于是我们又加入了电阻:在这里插入图片描述
电阻的作用并不是单单的限流,如果没有电阻的存在电压会直接加在三极管的集电极和基极,这个时候电流会被电源支配着,而非我们的三极管的放大了。

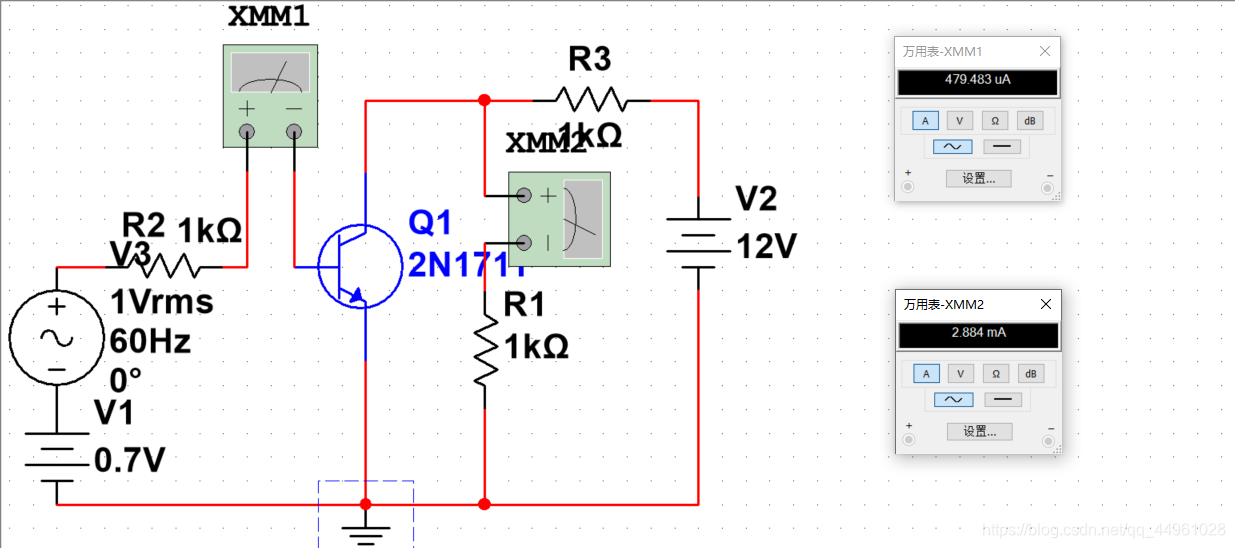

我们在这里加入了万用表,作为电流的检测机制,接下来看看我们成不成功吧~
在这里插入图片描述
通过万用表我们发现,我们确认其确实有电流的放大可控制作用,但是这并不是我们想要的,那么真正的一个好的电流放大电路该怎么获得呢,在后面复习第二章开始,我们一个一个探索吧!

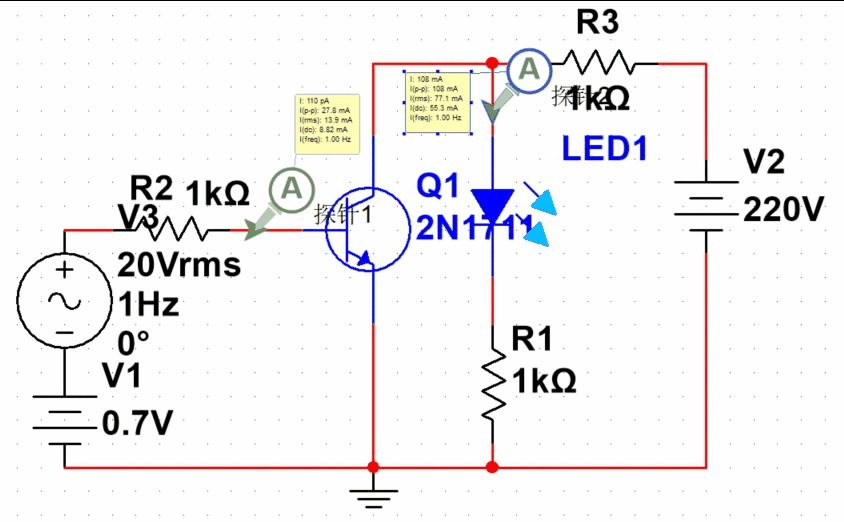

在这里,我们还可以用这个特性来做一个闪烁的小灯哦:
在这里插入图片描述
好啦,今天就写到这吧,下次就是MOS管了,难度比较大,我可能要写上几天了。
