接下来将用实例带小伙伴们一起来了解思科交换机和路由器的配置

交换机的配置

交换机端口的隔离

实例1:将交换机的1—5号端口划分在VLAN 10中,10—15号端口划分在VLAN20中,并分别为其命名为test10和test20。

结果:Vlan 10的各PC间能通讯,Vlan 20的各PC间能通讯,Vlan 10与VLAN 20之间的各PC间不能能通讯。

步骤:

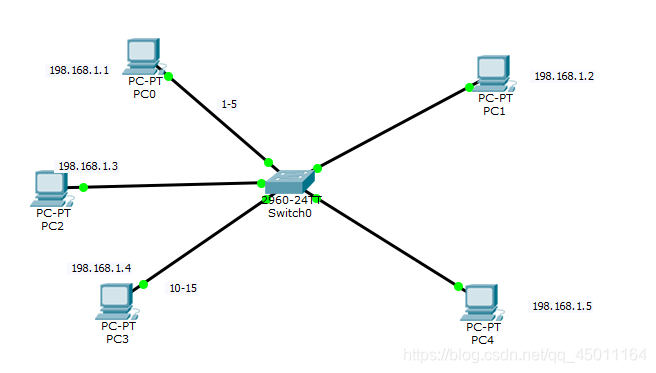

1.按图示连接pc机和交换机
在这里插入图片描述

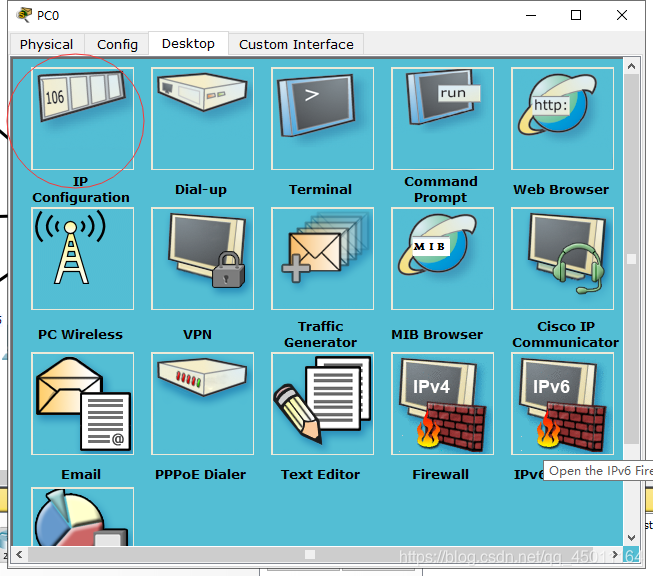

2.给每个PC机配置地址
在这里插入图片描述
在这里插入图片描述

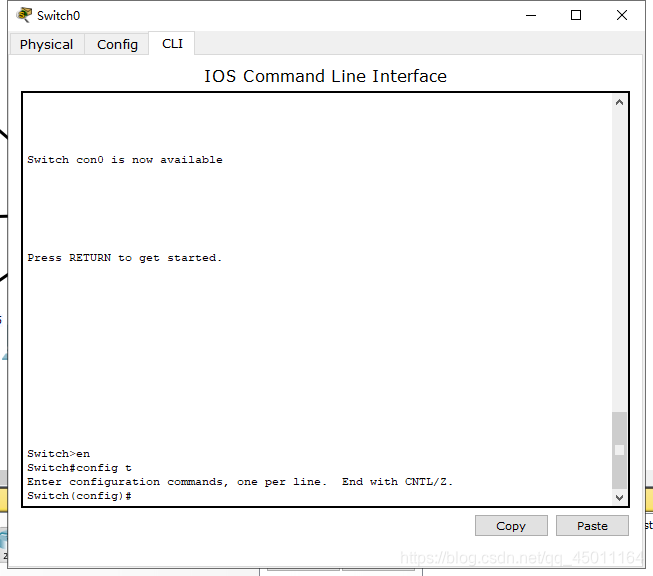

3、在交换机上划分vlan
在这里插入图片描述
具体代码:

Switch#config t
Switch(config)#vlan 10                    //创建VLAN 10
Switch(config-vlan)#name test10   //为VLAN 10 命名test10
Switch(config-vlan)#exit          //返回上层:即全局配置模式
Switch(config)#vlan 20
Switch(config-vlan)#name test20
Switch(config-vlan)#exit
Switch(config)#exit
(用SHOW   VLAN 验证VLAN的划分及命名)
//将接口分配到指定的VLAN
Switch#config t
Switch(config)#interface range fastEthernet 0/1-5   //进入fastEthernet 0接口配置模式
Switch(config-if-range)#switch access vlan 10
                                                   //将fastEthernet 0接口的1—5端口加入VLAN 10
Switch(config-if-range)#exit
Switch(config)#interface range fastEthernet 0/10-15
Switch(config-if-range)#switch access vlan 20
Switch(config-if-range)#exit
Switch(config)#exit
(用SHOW   VLAN 验证)

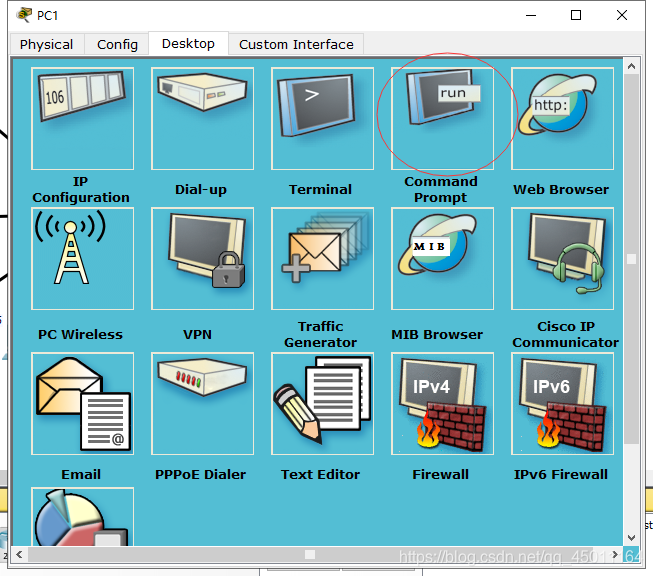

4、测试PC机之间的连通性
在这里插入图片描述

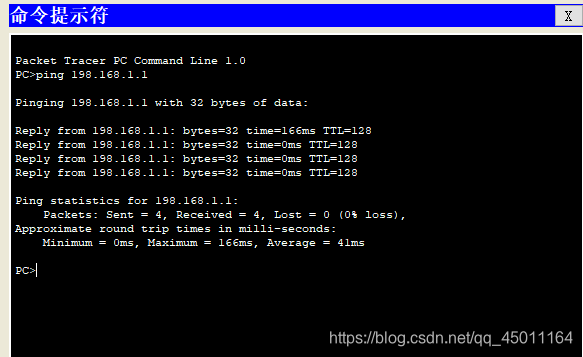

证明ping通
在这里插入图片描述

跨交换机实现VLAN

实例2:将switch A和switch B的1—5号端口划分在VLAN 10中,10—15号端口划分在VLAN20中,并分别为其命名为test10和test20。

结果:使在同一VLAN的PC机能相互跨交换机通信,而不同VLAN的PC机能相互跨交换机不能通信。

步骤:

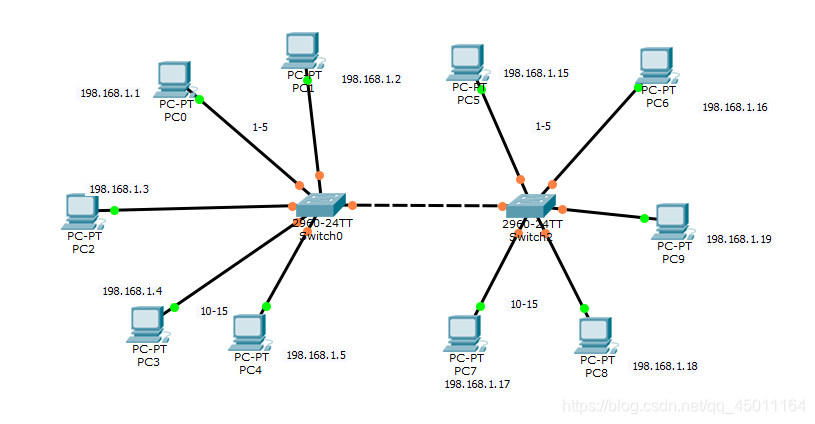

1.按图示连接pc机和交换机
在这里插入图片描述
2、给每个PC机分配地址
3、在两台交换机上划分vlan(参照实例1)
4、配置两台交换机相连的端口
代码:

Switch(config)#interface fastEthernet 0/24       /进入fastEthernet 0接口配置模式
Switch(config-if)#switchport mode trunk        /将fastEthernet 0/24端口定义为tang vlan模式
Switch(config)#exit

(用SHOW   VLAN 验证VLAN的划分及命名)

5、测试PC机之间的连通性。

路由器的配置

静态路由

实例3:用一根双绞线将Router A与Router B 的fastEthernet1/1接口连接起来,PC1、PC2分别和Router A与Router B 的fastEthernet1/0接口连接。

结果:使连接在Router A与Router B 上的PC机相互通信

步骤:

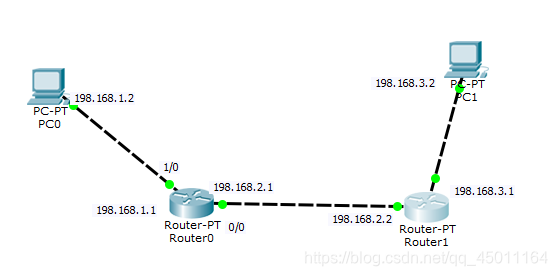

1.按图示连接pc机和路由器
在这里插入图片描述
2、给每个PC机配置地址
3、在路由器上进行配置
代码:
Route 0上的配置:

//路由器使用端口地址的配置
Router#config t
Router(config)#hostname Red-Giant
Red-Giant(config)#interface fastEthernet 0/0    /进入fastEthernet0/0接口的配置模式
Red-Giant(config-if)#ip  address 198.168.2.1 255.255.255.0  /为fastEthernet0/0接口配置IP地址
Red-Giant(config-if)#no shutdown       /开启fastEthernet0/0接口
Red-Giant(config-if)#exit
Red-Giant(config)#interface fastEthernet 1/0
Red-Giant(config-if)#ip  ddress 198.168.1.1  255.255.255.0
Red-Giant(config-if)#no shutdown
Red-Giant(config-if)#exit

/ /在Router B配置静态路由
Red-Giant(config)#ip  route 198.168.3.0 255.255.255.0  198.168.2.2
Red-Giant(config)#exit
(用SHOW  IP  interface  brief 验证路由器的配置)
(用SHOW  IP ROUTER 验证路由器Router  B的静态路由
S    198.168.3.0/24 [1/0] via 198.168.2.2表示该条路由为静态条路,到达198.168.3.0网络的数据包通过邻居的端口198.168.2.2即可达。)

Route 1上的配置:

//路由器使用端口地址的配置
Router#config t
Router(config)#hostname Red-Giant
Red-Giant(config)#interface fastEthernet 1/1      /进入fastEthernet1/1接口的配置模式
Red-Giant(config-if)#ip  address 198.168.2.2 255.255.255.0  /为fastEthernet1/1接口配置IP地址
Red-Giant(config-if)#no shutdown       /开启fastEthernet1/1接口
Red-Giant(config-if)#exit
Red-Giant(config)#interface fastEthernet 1/0
Red-Giant(config-if)#ip  ddress 198.168.3.1  255.255.255.0
Red-Giant(config-if)#no shutdown
Red-Giant(config-if)#exit


/ /在Router B配置静态路由
Red-Giant(config)#ip  route 198.168.1.0 255.255.255.0  198.168.2.1
Red-Giant(config)#exit
(用SHOW  IP  interface  brief 验证路由器的配置)
(用SHOW  IP ROUTER 验证路由器Router  B的静态路由
S    198.168.1.0/24 [1/0] via 198.168.2.1表示该条路由为静态条路,到达172.168.1.0网络的数据包通过邻居的端口172.168.2.1即可达。)

4、测试PC机的连通性

RIP Version 1协议(动态路由)

实例4:用一根双绞线将Router A与Router B 的fastEthernet 1/1接口连接起来,PC1、PC2分别和Router A与Router B 的fastEthernet1/1接口连接。

结果:使连接在Router A与Router B 上的PC机相互通信

步骤:

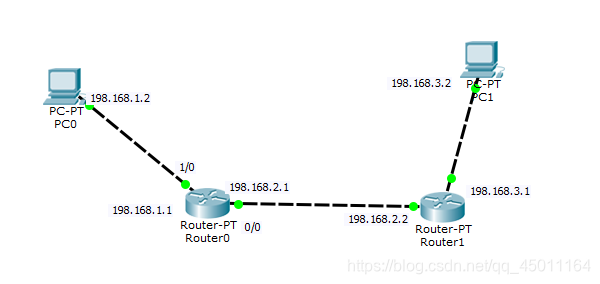

1.按图示连接pc机和路由器
在这里插入图片描述
2、给各PC机配置地址
3、路由器使用端口配置地址(参照实例3路由器端口地址的配置)
4、创建动态路由进程
代码:
Route 0上的配置:

ROUTERA (config)#router  rip       /创建RIP路由进程
ROUTERA (config-router)#network 198.168.1.0 /通告网络号,并启用相应接口参与动态路由进程
ROUTERA (config-router)#network 198.168.2.0
ROUTERA (config-router)#exit
ROUTERA (config)#exit
(show ip route验证 ROUTERA和 ROUTER B上的RIP V1路由器表
出现R    198.168.3.0/24 [120/1] via 198.168.2.2, 00:00:14, FastEthernet0/0即可)

Route 1上的配置:

ROUTERA (config)#router  rip       /创建RIP路由进程
ROUTERA (config-router)#network 198.168.3.0 /通告网络号,并启用相应接口参与动态路由进程
ROUTERA (config-router)#network 198.168.2.0
ROUTERA (config-router)#exit
ROUTERA (config)#exit
(show ip route验证 ROUTERA和 ROUTER B上的RIP V1路由器表
出现R    198.168.1.0/24 [120/1] via 198.168.2.1, 00:00:16, FastEthernet0/0即可)

5、测试PC机的连通性

实例1、2、3、4.pkt文件网盘链接

链接:https://pan.baidu.com/s/1hkILw1J7DgRtUc8k_ohcyA
提取码:amfc
