按键检测 与 数码管显示 引脚 复用 电路设计

简介

• 引脚不够用时，可以分时复用
• 掌握复用电路设计原理
• 掌握数码管工作原理
• 掌握按键工作原理
• 掌握程序设计原理

复用电路讲解

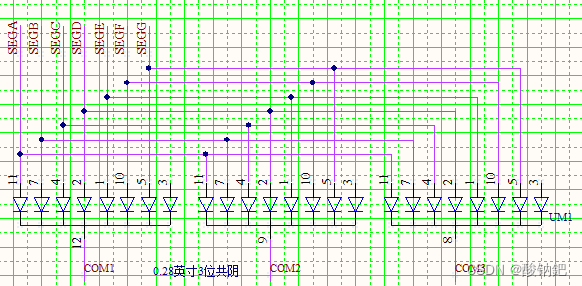

数码管是共阴极，它的段引脚需要加电阻，电阻连接单片机的引脚，发光二极管的工作电压是2V左右

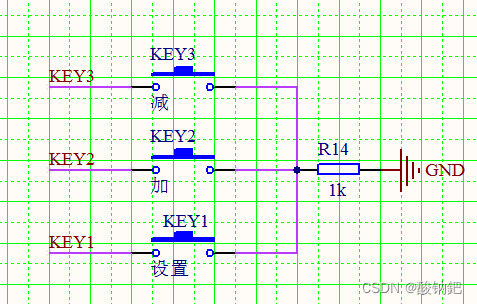

3个按键接上电阻然后接地，所以单片机IO口配置为输入模式且开启上拉电阻，在空闲的时候保持高电平，按下则是低电平

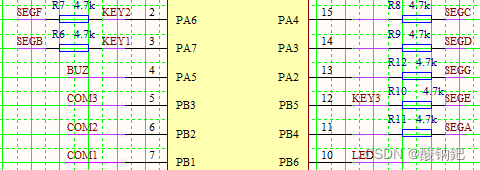

单片机引脚由按键与数码管的段共用，由于数码管显示与按键检测程序不是一直持续使用IO口，所以二者可以分时使用同一个IO口，达到互不影响的效果

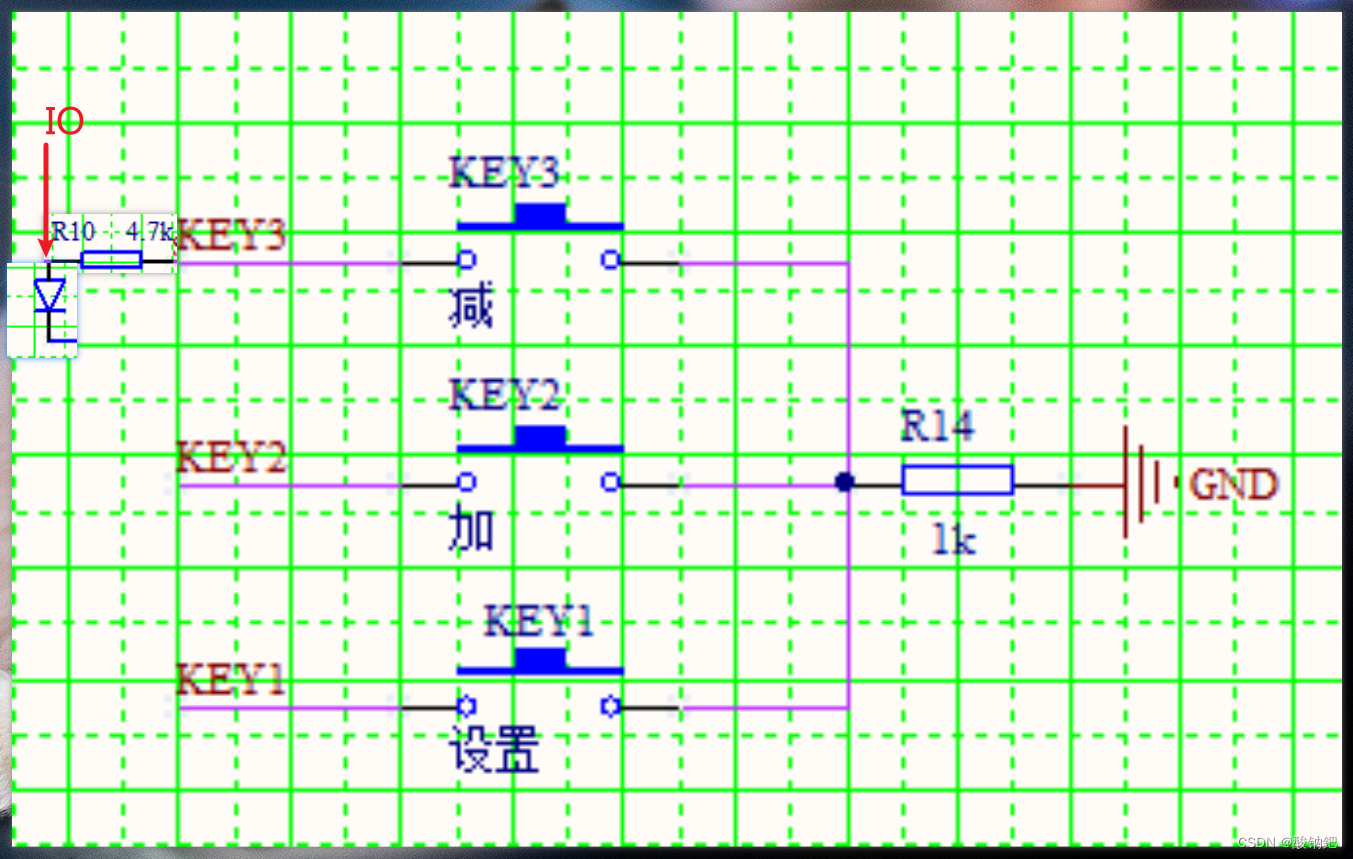

防止数码管在按键按下时某个段熄灭

电阻R14的作用：防止按键按下直接接地。之前讲过发光二极管工作电压为2V左右，按键按下时，单片机引脚通过电阻R14接地，由于引脚高电平通过电阻，此时引脚电平不至于为0V应该有2-3V左右，引脚同时也连接着数码管这样才能让发光二极管导通。如果不接按键电阻则为0V，则数码管的二极管不能导通，导致数码管的段会熄灭

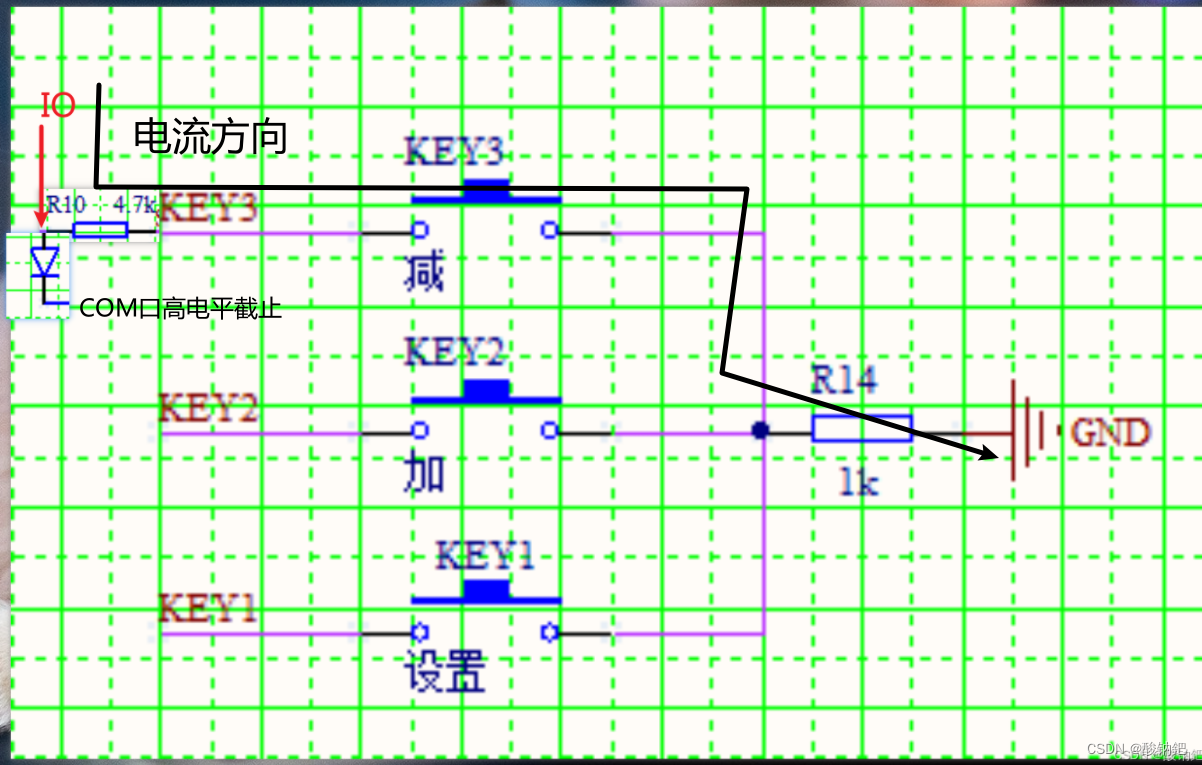

防止按键被数码管一直拉低无法检测原理

当我们发现按键没有按下，按键会自动触发时。这个时候我们要将共阴极数码管的COM位拉高，这样做的目的是将数码管里面的二极管截止。二极管截止，那么单片机引脚配置上拉电阻的高电平不会被拉低，即电流不会从IO口经过数码管的二极管流出，电流只会在按键按下时从电阻R14流出，这样才能正确检测按键是否被按下。

程序设计

• 数码管显示是通过刷新实现的，那么在刷新的间隙中检测按键不会影响数码管显示，是因为数码管显示程序运行的时间是极短的，速度是极快的，达到了人眼的视觉频率。
• 按键检测是一个固定周期的检测，这样可以精准的捕捉到按键，所以应该放在定时器中。
• 数码管刷新只要是人眼频率范围内，时快时慢是无所谓的，所以可以放在主函数中。
