合路器

原理

合路器一般用于发射端,其作用是将两路或者多路从不同发射机发出的射频信号合为一路送到天线发射的射频器件,同时避免各个端口信号之间的相互影响
pic

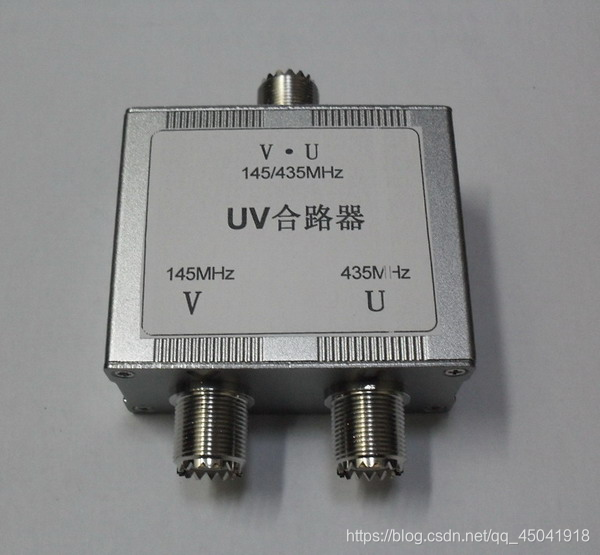

合路器
一般两个或多个输入 一个输出
合路器由空腔谐振器环行器组成。
空腔谐振器是一个高Q值的、低插损的带通滤波器。
环行器是一个正向损耗小(0.8dB)反向损耗大(20dB)三断口器件

同频合路器采用3dB电桥。
两输入两输出
常用来将两个无线载频合成后馈入天线或分布系统。如果只用一个输出口,另一个输出口需接50W的负荷,此时信号合路后有3dB损耗。有时两个输出端口都要用到,这时就不需要负荷,也无3dB损耗。

耦合器、合路器、双工器的区别:

**耦合器:**是在正常通路中耦合出一部分能量,供其它用途
