Arcgis检查面矢量的拓扑错误（新建、检查及修改）

平台：Arcgis  Map 10.3

源数据：面矢量

1.前提准备：确保Arcgis已启用扩展模块

    操作流程：打开Customize（自定义）——下拉菜单中选择Extensions（扩展）——勾选“Geostatistical Analyst&Network Analyst&Schematics&Tracking Analyst”（不确定具体是其中哪一项起了作用）

2. 创建要素数据集。

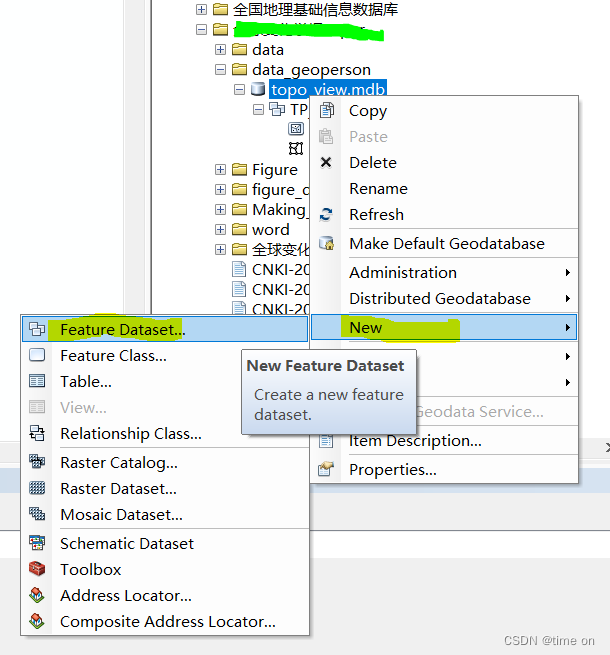

打开Catalog目录，选中一个文件路径，新建一个“Personal geodatabase（个人地理数据库）”，选中邮件，下拉菜单中选择“New”——新建“Feature Dataset（要素数据集）”

3. 创建拓扑，此时可能会出现两种情况：

（1）创建拓扑成功。选中要素数据集，右键新建“Topology（拓扑）”，弹出对话框，默认参数设置，选择下一页即可。第三个对话框记得勾选需要创建拓扑的要素图层。最关键的操作是设置拓扑规则。

Add Rule——选择合适的规则，如“一定不能重叠”，之后弹出的页面选择下一页或Finish即可。

最后，可以在Catalog目录中看到建立好的拓扑TP_reservoir_Topology2。

（2）创建拓扑失败，弹出对话框提示“gis无法新建拓扑，所选要素数据集不包含任何可以参与到拓扑中的要素类”。

解决方案：Import要检查拓扑错误的数据源或要建立拓扑关系的数据源，导入数据，之后再重复（1）的步骤建立拓扑。

3. 检查拓扑错误。将Catalog中的数据图层拖入到图层目录，然后启用编辑，在Editor下拉选项中选择“More Editing Tools”——“Topology”,此时可以看到Error Inspecor（错误检查器）是可用状态，点击最右侧的图标，即错误检查器，可以看到数据源中存在多少错误。将Catalog中生成的拓扑图层载入到图层目录，即可看到错误的位置。
