Cache与主存之间的映射

1. Cache概述

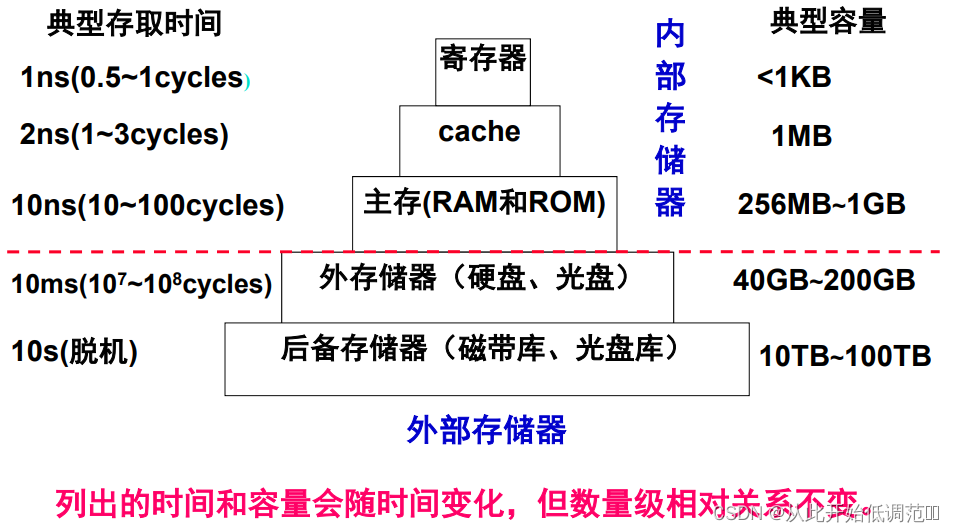

1.1 存储器的层次结构

CPU内部的存储器有寄存器、Cache；CPU外部的存储器有主存。

数据总是在相邻两层之间复制传送，在传送时最小的传送单位为定长块(block，大小为一个page，4K)，且数据互为副本。

Upper Level：上层更靠近CPU；
Lower Level：下层更远离CPU。

1.2 为什么引入Cache

大量典型程序的运行情况分析结果表明：

• 在较短时间间隔内，程序产生的地址往往集中在一个很小的范围内，这种现场称为程序访问的局部性：空间局部性、时间局部性。

程序具有访问局部性特征的原因：

• 指令：指令按序存放，地址连续，循环程序段或子程序段重复执行。
• 数据：连续存放，数组元素重复、按序访问。

在CPU和主存之间设置一个快速小容量的存储器，其中总是存放最活跃（被频繁访问）的程序和数据，由于程序访问的局部性特征，大多数情况下，CPU能直接从这个高速缓存中取得指令和数据，而不必访问主存。

这个高速缓存就是位于主存和CPU之间的Cache！

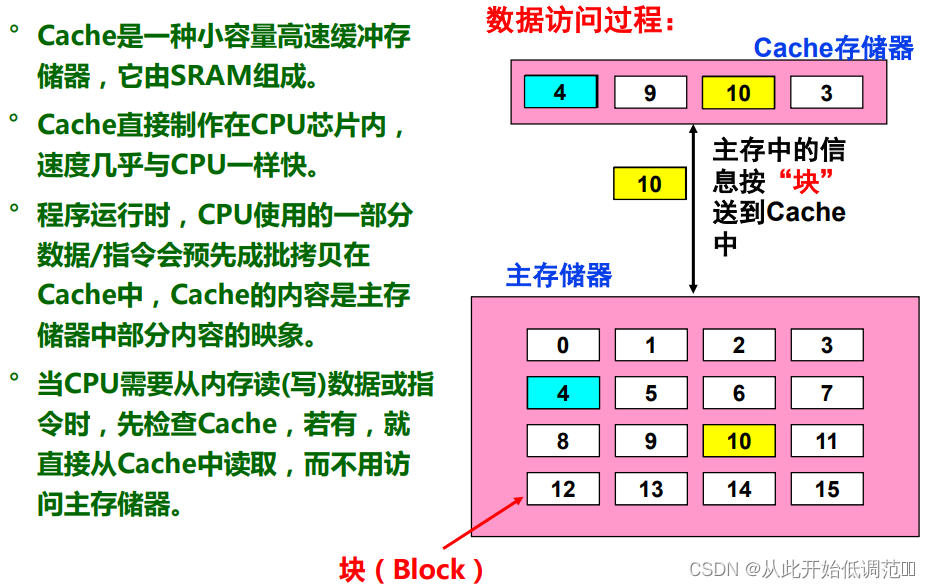

1.3 Cache和主存的关系

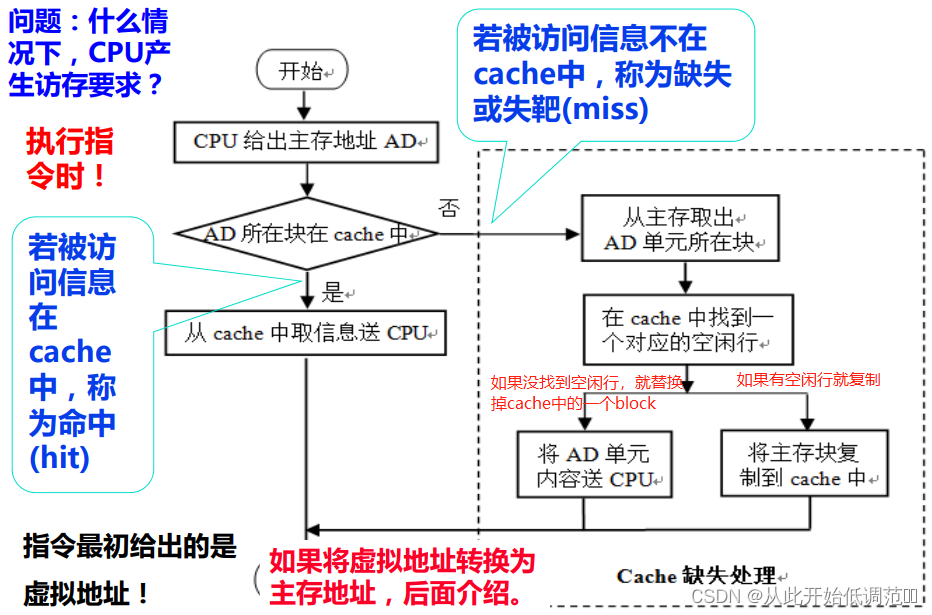

1.4 Cache的操作过程

2. Cache映射

什么是Cache的映射功能？

• 把访问的局部主存区域取到Cache中时，该放到Cache的何处？
• Cache行比主存块少，多个主存块映射到一个Cache行中。

如何进行映射？

• 把主存空间划分成大小相等的主存块（Block）。
• Cache中存放一个主存块的对应单位称为槽（Slot）或行（line）。
• 将主存块和Cache行按照以下三种方式进行映射
  • 直接（Direct）：每个主存块映射到Cache的固定行。
  • 全相联（Full Associate）：每个主存块映射到Cache的任一行。
  • 组相联（Set Associate）：每个主存块映射到Cache固定组中任一行。

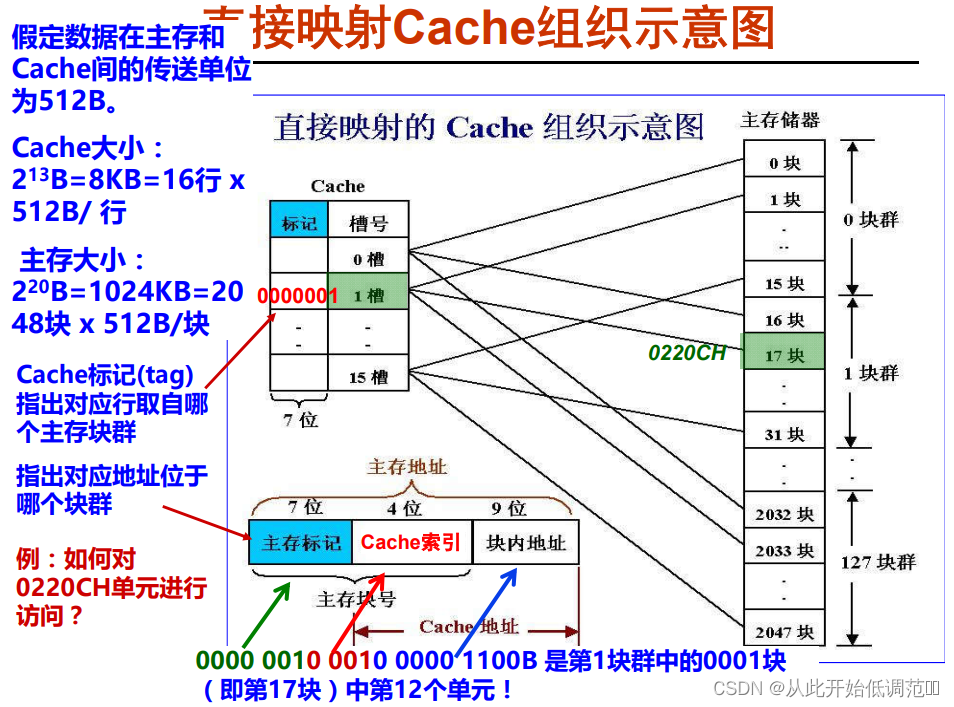

2.1 直接映射

• 把主存的每一块映射到一个固定的Cache行（槽），块（行）都从0开始编号。
• 也称模映射（Module Mapping）
• 映射关系为：
  Cache行号=主存块号 mod Cache行数
  例如：4=100 mod 16（假定Cache共有16行）
  （说明：主存第100块应映射到Cache的第4行中。）

直接映射的特点：

• 容易实现，命中时间短。
• 无需考虑淘汰（替换）问题。
• 不够灵活，Cache存储空间得不到充分利用，命中率低。例如，需将主存第0块与第16块同时复制到Cache中时，由于它们都只能复制到Cache第0行，即使Cache其它行空闲，也有一个主存块不能写入Cache。这样就会产生频繁的Cache装入。

2.1.1 有效位和访存过程

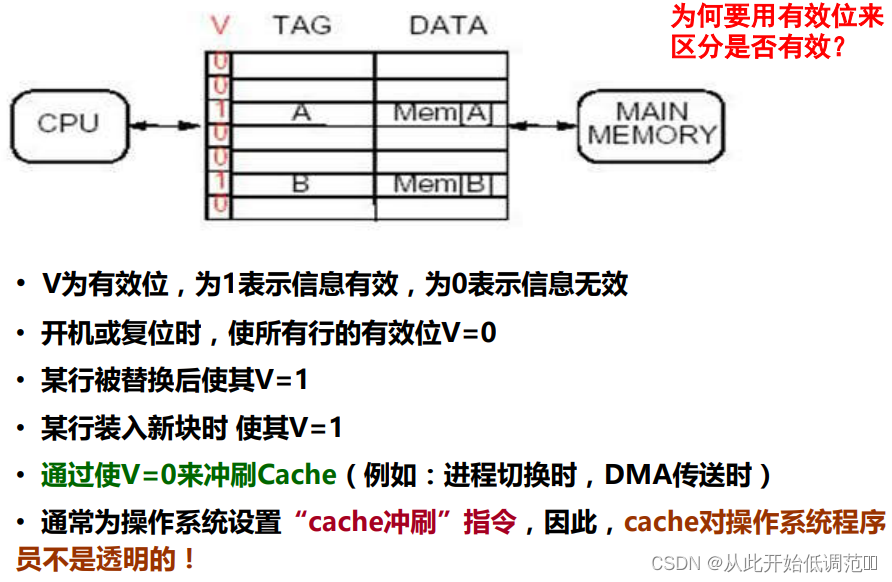

有效位

“Cache冲刷”指令只有内核可以发出。

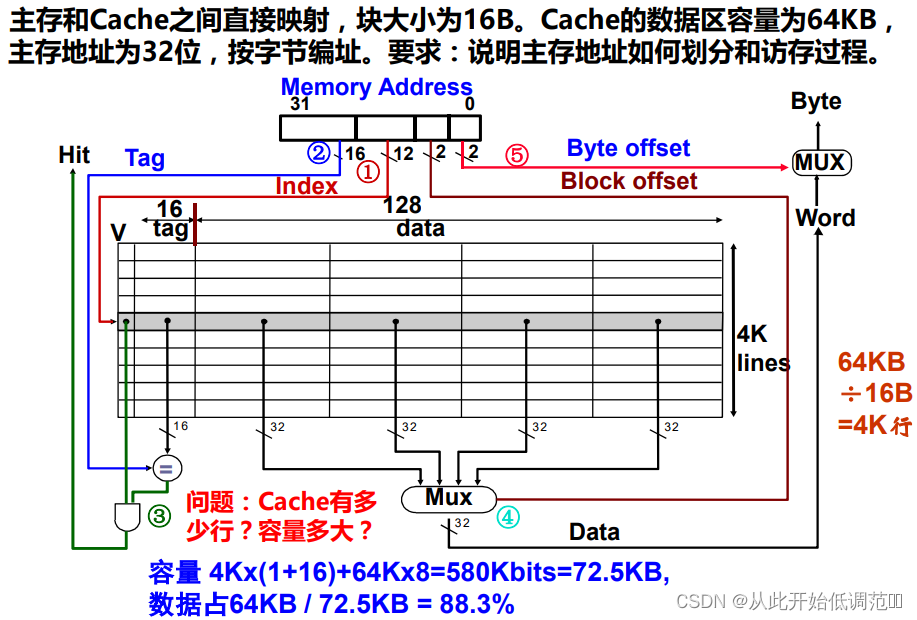

访存过程

假设Cache数据区容量为64KB（不包括有效位和tag），每一块（行/槽）为16字节，128位，所以共有4096行。

主存地址划分：

假设主存地址为32位，因为共有4096行需要索引，所以需要12位来存储索引号；一块有16字节128位，按字节编制，所以块内地址需要占用4位；所以tag占用的位数为32-12-4=16位。

访存时，首先根据12位的索引号可以直接找到行数，然后把主存地址中的高16位tag与Cache中的tag内容去比较，如果相当并且有效位为1，这个结果就是命中（指被访问信息存在Cache中），至此锁定行号后，根据4位的块内地址，去找对应的数据位置，假如需要从Cache中取一个4字节的int类型数据，那么4位的块内地址中其实只有高2位有用，因为16字节会被分为4个4字节空间，找到对应空间只需要2位即可寻址成功，假如需要从Cache中取一个字节的Byte类型数据，那么4位的块内地址全都有用，16个字节分为16个字节空间，找到对应空间需要4位才能寻址成功。

Cache容量计算

一共有4096行，每一行包括1位有效位和16位tag，数据区域一共64KB*8bits，总共为72.5KB。

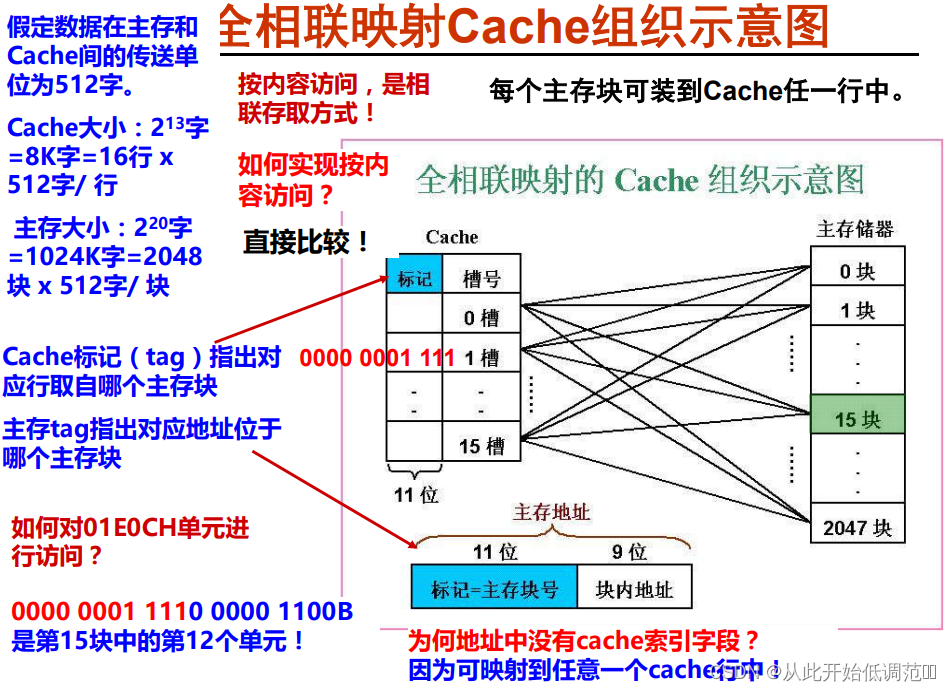

2.2 全相联映射方式

主存地址为11位，直接在标记位填写上当前槽映射的是主存中哪一块内存，当CPU访问Cache寻找目标数据时，通过一个个比较器同时比较，最后将比较结果进行“或”操作，如果最后结果为1就是命中。例如要访问0x01E0CH单元时，通过比较器将高11位00000001111去和Cache中标记比较，“或”后结果为1，就是命中，命中后根据9位的000001100可以知道访问的是第12个字节单元。

需要多少个比较器？
每行一个比较器！

2.3 组相联映射

• 组相联映射结合直接映射和全相联映射的特点。
• 将Cache所有行分组，把主存块映射到Cache固定组的任一行中。也即：组间模映射、组内全映射。映射关系为：
  Cache组号=主存块号 mod Cache组数
  举例：假定Cache划分为：8K字=8组2行/组512字/行 4=100 mod 8
  （主存第100块应映射到Cache的第4组的任意行中。）

特点：

• 结合直接映射和全相联映射的优点。当Cache组数为1时，变为相联映射；当每组只有一个槽时，变为直接映射。
• 每组2或4行（称为2-路或4-路组相联）较常用。通常每组4行以上很少用。在较大容量的L2 Cache和L3 Cache中使用4-路以上。

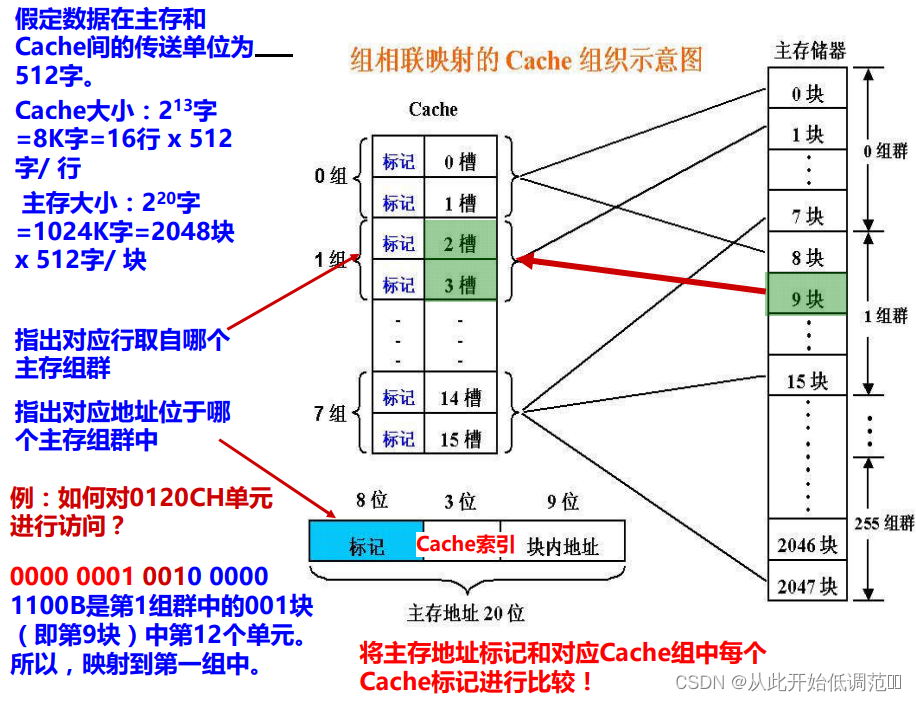

组相联映射就是将Cache进行分组，原来16个槽分为2路8组，主存将块分组群，每8块为一个组，共255个组群。

主存地址共20位，前面8位标记表示该块Cache映射的是主存哪个组群中的块，中间3位为Cache的组号，块内地址为9位，可索引字节单元为512字节。

例如寻找0x0120CH单元数据，前8位0000 0001代表主存中第一组群的第1块即主存中第9块，中间三位001表示映射到第1组中，然后使用比较器去比较标志，看是否命中，如果命中最后9位000001100代表CPU需要的数据为第12个字节单元。

目前机器普通采用组相联映射方式。
