实验二，Portal（博图）软件的应用及程序简介
实验目的：熟识西门子s7-1200的指令系统，掌握TIA portal的使用方法
实验设备：西门子s7-1200PLC；信号板；按钮及开关；TIA博途软件
实验步骤：

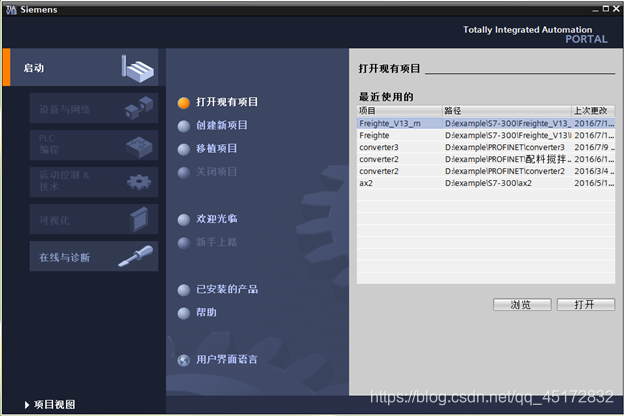

1， 打开TIA portal软件按实际情况进行组态

选择“创建新项目”
单击“创建按钮”
创建完成之后首先“组态设备”，选择“添加新设备”
根据PLC上的发货号来选择，首先控制器CPU中选择SIMATIC S7-1200_CPUCPU 1214C DC/DC/DC~6ES7 214/AG31-0XB0
等待若干秒之后，显示出PLC机架及刚才已经安置好的CPU，继续根据实际机架上的设备添加信号板：AQ 6ES7 232-4HA30-0XB0，选好之后双击，机架上显示出此信号板。

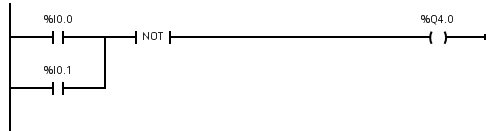

2， 绘制梯形图

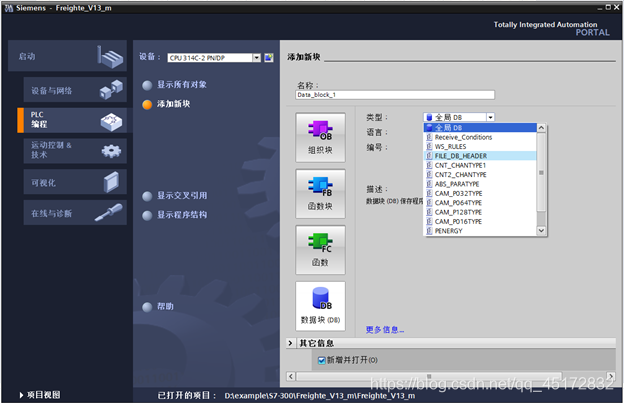

回到portal视图，选择PLC编程

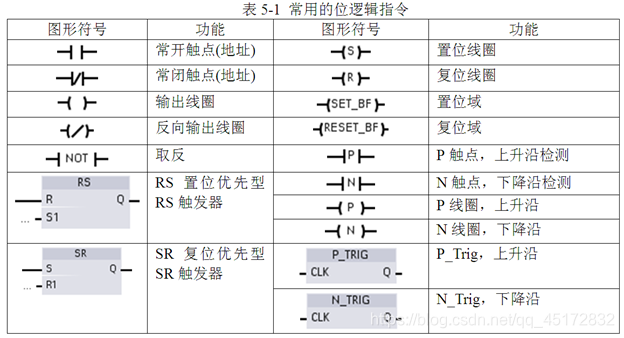

基本逻辑指令


3， 转到在线
选择后显示“在线连接”，接口类型选择PG/PC,开始搜索

将程序块下载到设备，并“启动CPU”

观察结果
