解决问题，在pycharm中使用graphviz绘制决策树时，决策树图片中不显示中文(中文字体乱码！！) 图文并茂版！！！

问题信息

       •我们在pycharm中使用graphviz绘制决策树时，可能会出现下述图片中中文字体乱码的问题：

       •参考网上修改各种配置文件的方法，一般是不能解决问题的！，此博客介绍一种不修改配置文件的方法解决此问题！！

问题代码

import graphviz
from sklearn import tree
from sklearn.datasets import load_wine
from sklearn.model_selection import train_test_split

wine = load_wine()

Xtrain, Xtest, Ytrain, Ytest = train_test_split(wine.data, wine.target, test_size=0.3)

clf = tree.DecisionTreeClassifier(criterion='entropy'
                                  ,random_state=30
                                  ,splitter='random')
# random_state随机模式可输入任意数字，
cl = clf.fit(Xtrain, Ytrain)
score = clf.score(Xtest, Ytest)
print(score)

feature_name = ['酒精', '苹果酸', '灰', '灰的碱性', '镁', '总酚', '类黄酮', '非黄烷类酚类', '花青素', '颜色强度', '色调', 'od280/od315稀释葡萄酒',
                '脯氨酸']  # 特征值
dot_data = tree.export_graphviz(
    clf,
    feature_names=feature_name,
    class_names=['琴酒', '雪梨', '贝尔摩德'],
    filled=True,  # 是否填充颜色，true 填充颜色
    rounded=True,  # 框的形状
)
graph = graphviz.Source(dot_data)  # 此行代码出现问题！！！
graph.render('wine_tree')

       •当你使用上述代码绘制决策树时，就会出现图片中中文字体乱码的情况！！

问题分析

       •出现问题的代码行！！！

graph = graphviz.Source(dot_data)

       •在不修改dot_data字体配置时，绘制图像的字体为：fontname = helvetica，此字体为西文字体，不支持中文字体，当我们直接使用而不修改字体配置时，就会出现图片中中文字体乱码的情况！！！

解决问题

       •出现上述问题时，只需增加中文字体的配置即可解决中文乱码问题！！

graph = graphviz.Source(dot_data.replace('helvetica', '"Microsoft YaHei"'), encoding='utf-8')

       •将上述问题代码行修改为此代码行即可解决！！！

注意

       •’“Microsoft YaHei”’ 这里是单引号里面套着双引号，不能出现书写错误！！！
       •完整正确代码：

import graphviz
from sklearn import tree
from sklearn.datasets import load_wine
from sklearn.model_selection import train_test_split

wine = load_wine()

Xtrain, Xtest, Ytrain, Ytest = train_test_split(wine.data, wine.target, test_size=0.3)

clf = tree.DecisionTreeClassifier(criterion='entropy'
                                  ,random_state=30
                                  ,splitter='random')
# random_state随机模式可输入任意数字，
cl = clf.fit(Xtrain, Ytrain)
score = clf.score(Xtest, Ytest)
print(score)

feature_name = ['酒精', '苹果酸', '灰', '灰的碱性', '镁', '总酚', '类黄酮', '非黄烷类酚类', '花青素', '颜色强度', '色调', 'od280/od315稀释葡萄酒',
                '脯氨酸']  # 特征值
dot_data = tree.export_graphviz(
    clf,
    feature_names=feature_name,
    class_names=['琴酒', '雪梨', '贝尔摩德'],
    filled=True,  # 是否填充颜色，true 填充颜色
    rounded=True,  # 框的形状
)
graph = graphviz.Source(dot_data.replace('helvetica', '"Microsoft YaHei"'), encoding='utf-8')
graph.render('wine_tree')

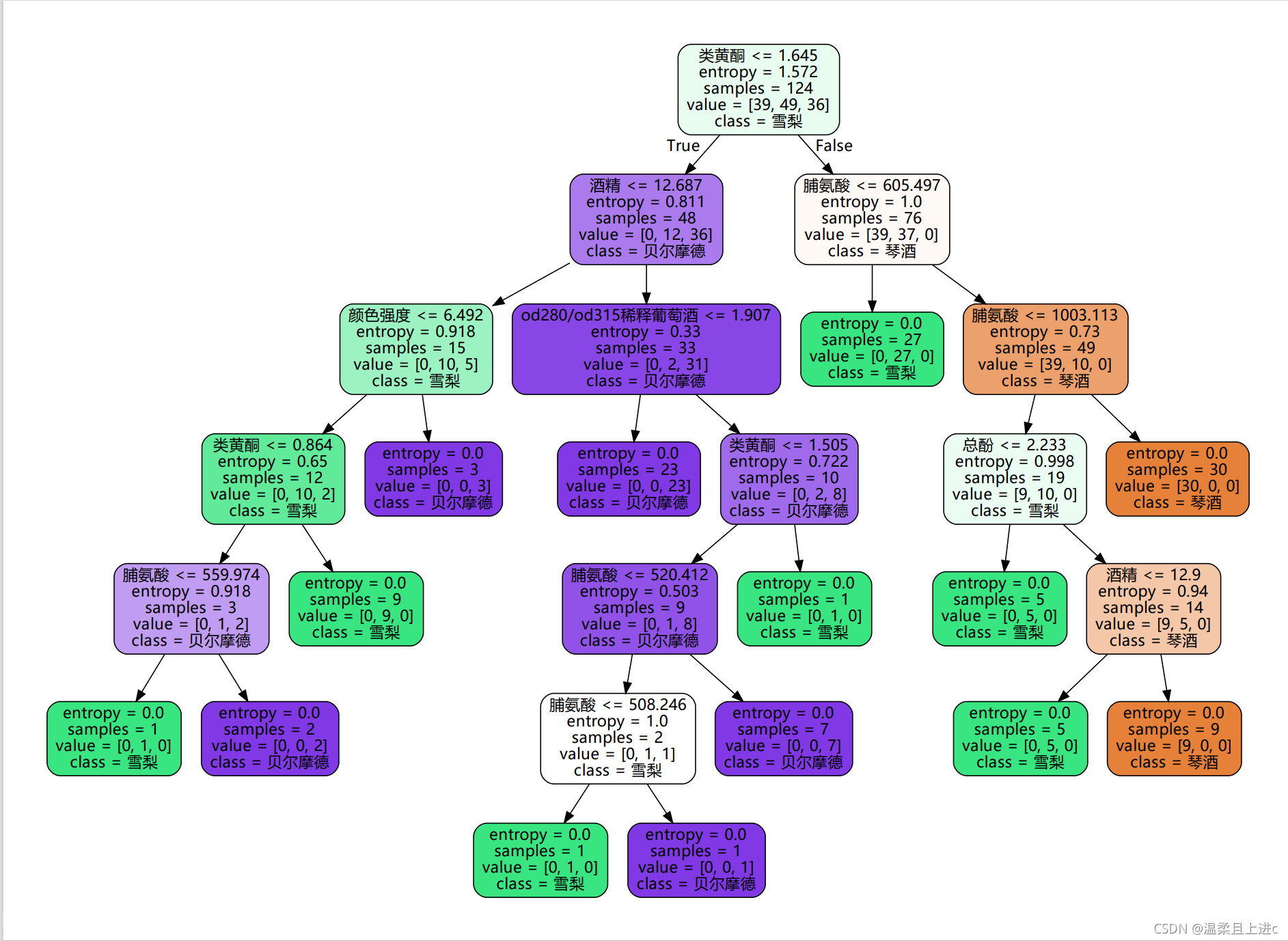

       •解决问题后图片显示：
