前言

经过前面几篇文章的教程讲解，相信小伙伴们已经对物美智能平台比较熟悉，下面，我们便一起来配合物美智能平台和开发板制作几个家里面常见的小电器吧！！！

注：官方代码文档与平台可查看下面gitee链接
https://gitee.com/kerwincui/wumei-smart.git

物品准备

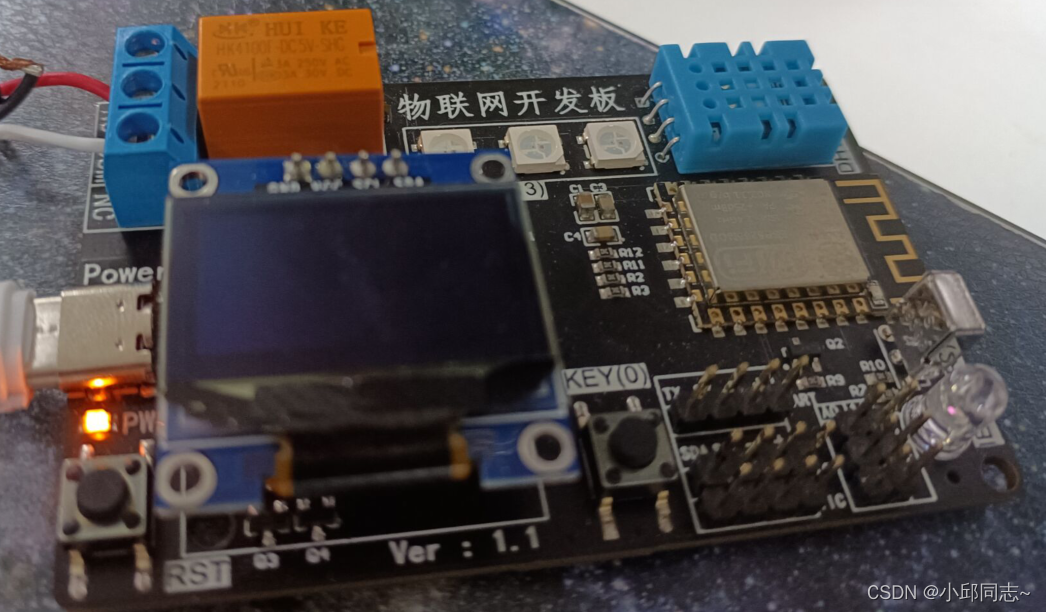

1. 开发板一号：作为天气与时间显示功能，灯光变换功能
   模块齐全：OLED显示屏模块、wifi模块、温湿度传感器、继电器、led灯等

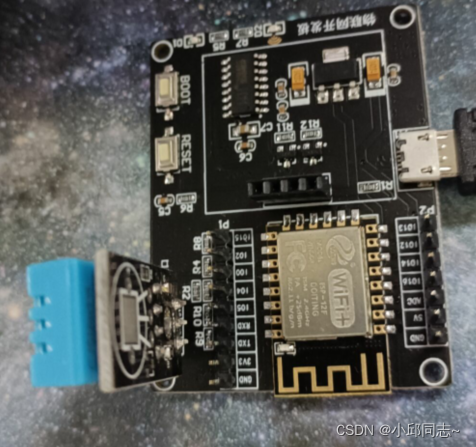

   2.开发板二号：温湿度感应器
   只包含温湿度传感器模块与wifi模块

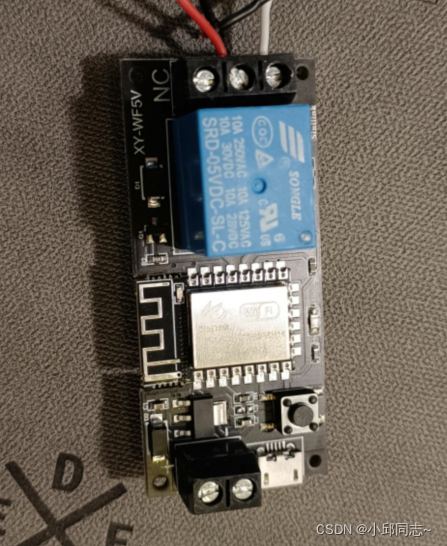

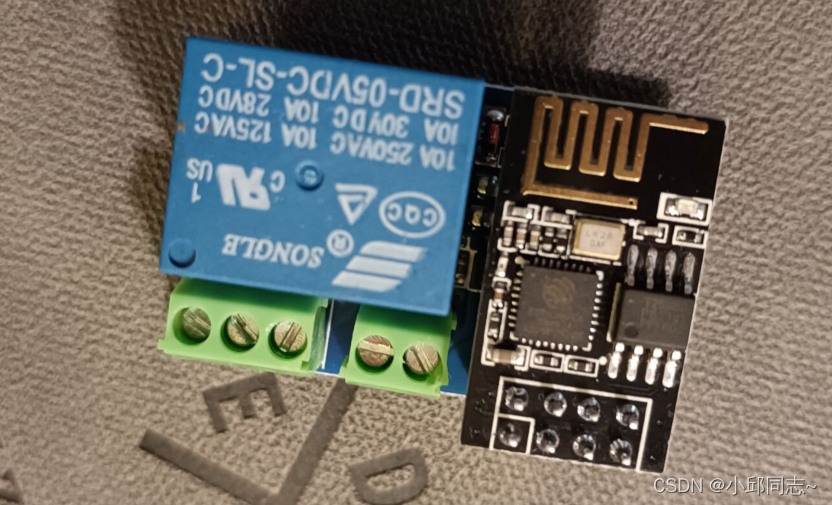

   3.开发板3号：做智能开关，控制小风扇
   包含继电器+wifi模块

   4.开发板4号：做智能开关，控制小电灯
   包含wifi模块+继电器模块

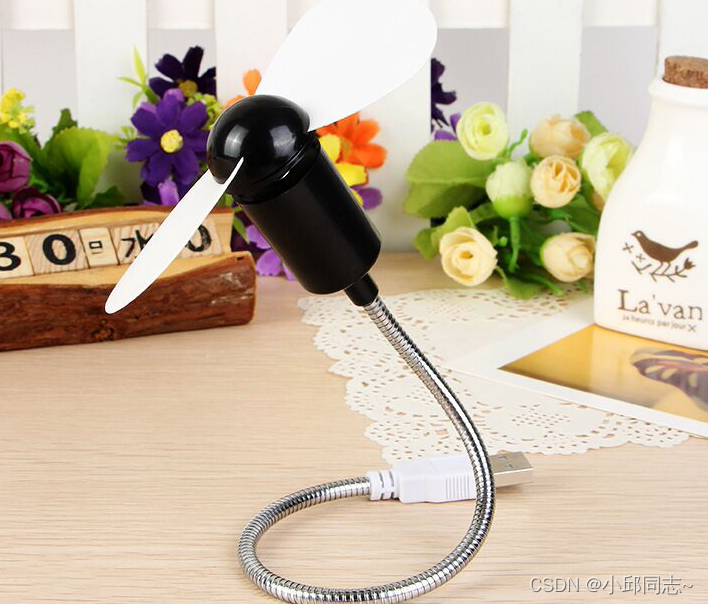

   小风扇：

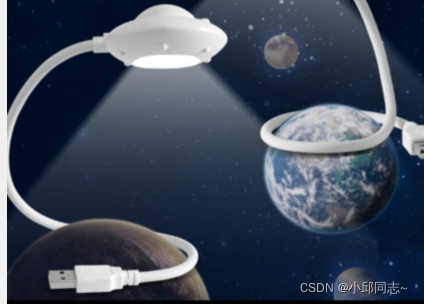

   小夜灯


继电器与小风扇/小夜灯连接

在连接小风扇和继电器之前，我们需要先认识一下继电器和继电器的三个触点NO、NC和COM的作用

1、继电器的工作原理

继电器是一个电子机械开关，它是用漆包铜线在一个圆铁芯上绕几百圈至几千圈，当线圈中流过电流时， 圆铁芯产生了磁场，把圆铁芯上边的带有接触片的铁板吸住，使之断开第一个触点而接通第 二个开关触点。当线圈断电时，铁芯失去磁性，由于接触铜片的弹性作用，使铁板离开铁芯， 恢复与第一个触点的接通。因此，可以用很小的电流去控制其他电路的开关通常应用于自动 控制电路中.整个继电器由塑料或有机玻璃防尘罩保护着，有的还是全密封的，以防触电氧化。

2.继电器工作条件

继电器当给继电器控制线圈端通上标定的额定电压后，继电器的负载常开端（NO）就会闭 合导通，常闭端（NC）就会断开。

3.三个端口

NC常闭端，就是继电器不通电，这个端和COM公共端是连通的，触点是闭合的，开关是关闭的。通电后，这端和COM端是断开的。
NO常开端，就是继电器不通电，这端和COM端是断开的，不连通。通电后，和COM端是连通。

如何将小电器与继电器连接

开发板上的继电器只是其开关作用，当我们将小风扇和继电器连接时，需要为小风扇额外提供电源。
为此，我们需要一个usb公头和一个usb母头相互配合，连接继电器。

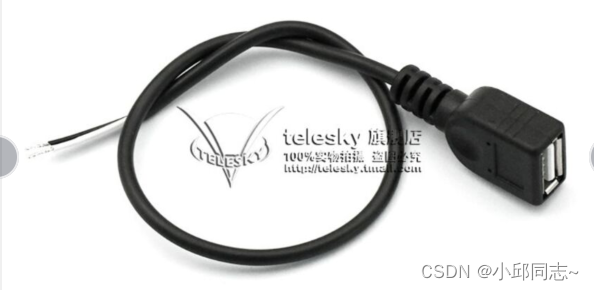

母头：

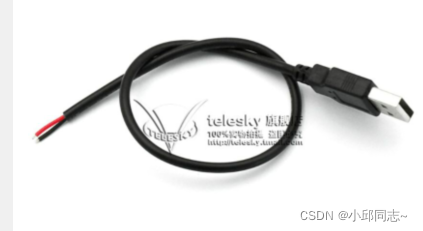

公头：

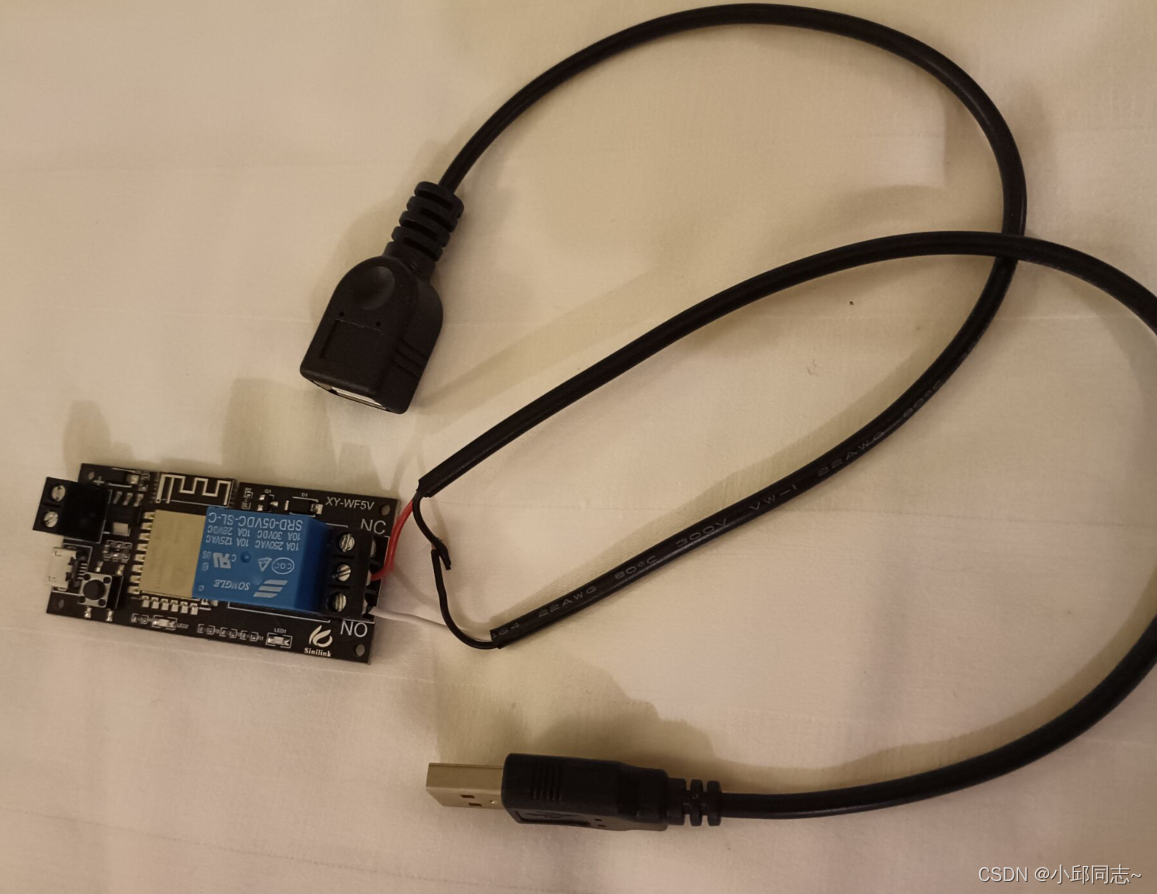

然后，我们将母头和公头的电源线中的一根连接，另一端连接继电器的NO端与COM端

自此，公头USB连接5v电源，母头usb连接小风扇或者小夜灯。
之后往开发板里烧录程序。
通过物美智能平台控制。一个简易的远程控制小电器便完成了。
