隔离技术之MUX VLAN

MUX VLAN

multiplex vlan（MUX VLAN）
和端口隔离有些不同，端口隔离是针对同一个vlan，同一个网段

MUX VLAN可以解决相同网段，不同vlan之间的隔离，也可以解决相同vlan间的隔离，可以控制vlan间的互通，vlan内的隔离，vlan间的隔离

MUX VLAN 分类：

简单可以理解成：

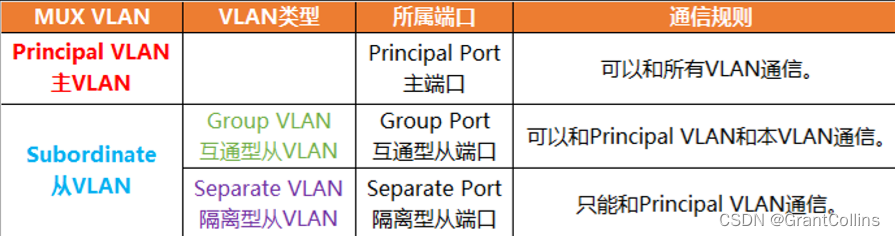

主vlan最大，可以和任何子vlan通信，子vlan又分成了可以交流型和不可交流型
可以交流型的同vlan之间可以互相访问，不同的不可以，不可交流型同vlan间都不可以访问

实验环境：
基础配置（vlan划分，地址配置）：

sw3
vlan ba 10 20 30 100
int g0/0/3
port l ac
port de vlan 100
int g0/0/2
port l tr
port tr all vlan 10 20 30 100
int g0/0/1
port l tr
port tr all vlan 10 20 30 100


sw4
vlan ba 10 20 30 100
int g0/0/3
port l tr
port tr all vlan 10 20 30 100
int g0/0/1
port l ac
port de vlan 10
int g0/0/4
port l ac
port de vlan 10
int g0/0/2
port l ac
port de vlan 20
int g0/0/5
port l ac
port de vlan 20


sw5
vlan ba 10 20 30 100
int g0/0/3
port l tr
port tr all vlan 10 20 30 100
int g0/0/1
port l ac
port de vlan 30
int g0/0/2
port l ac
port de vlan 30

这时的相同vlan内是可以访问，不同vlan间不可以访问

需求：
财务，市场内部可以互相访问，外来内部不可以互相访问，但是他们都可以访问服务器

sw3
vlan 100
mux-vlan 		#将vlan100绑定成主vlan
 subordinate separate 30		#vlan30绑定成从vlan，不可交流型
 subordinate group 10 20		#vlan10 20 绑定成从vlan，可交流型
int g0/0/3
port mux-vlan enable

同样，不仅仅是汇聚交换机，接入交换机也要开启mux-vlan功能

sw4
vlan 100
 mux-vlan
 subordinate separate 30
 subordinate group 10 20
#分别进入g0/0/1, g0/0/4, g0/0/2, g0/0/5与muxvlan进行绑定
port mux-vlan enable

sw5
vlan 100
 mux-vlan
 subordinate separate 30
 subordinate group 10 20
#分别进入g0/0/1,  g0/0/2与muxvlan进行绑定
port mux-vlan enable

绑定成功后进行测试：

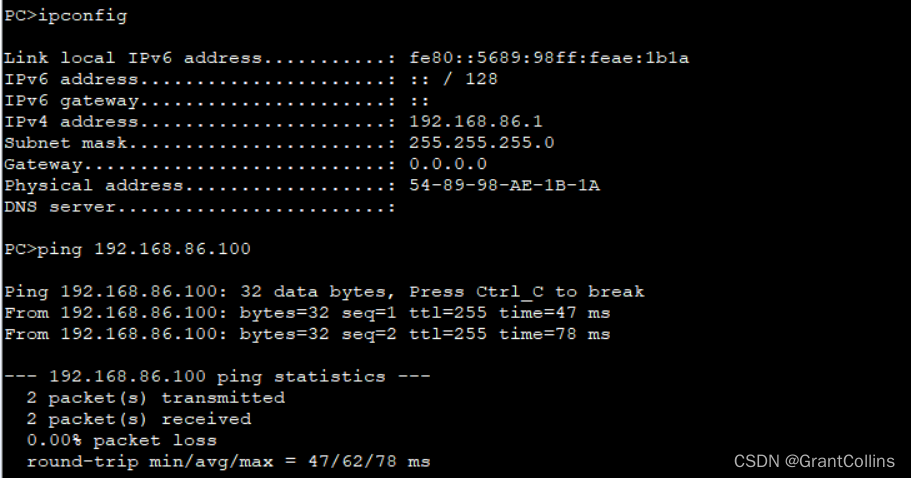

原本属于vlan10的主机，一开始和属于vlan100的服务器无法互相通信，但是在配置了mux-vlan后，vlan10和主vlan可以通信，但是仍旧不能和vlan20，30通信
（vlan20同理）

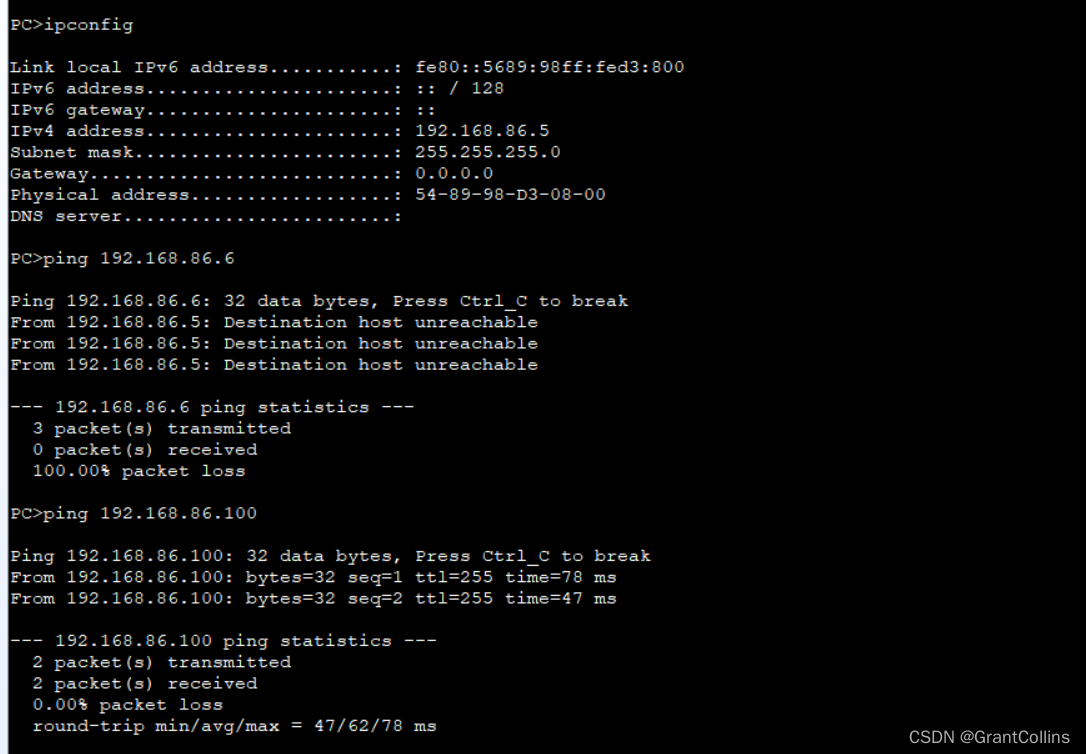

属于外来人员的vlan30一开始是可以互相通信，并且不可以访问服务器vlan100，配置mux-vlan后，同一vlan30内的主机无法互相访问，但是可以访问vlan100

达到预期的需求
