STM32F103C8T6 引脚功能详述

STM32F103C8T6 引脚功能详述

STM32F103C8T6 是一款基于 ARM Cortex-M3 内核的微控制器，拥有丰富的 GPIO 引脚资源，每个引脚均可灵活配置，以适应多种应用场景。以下是其常用引脚功能的详细整理：

一、通用 I/O 引脚

1. PA0-PA15 ：共 16 个引脚，具备输入 / 输出、外部中断、模拟输入等多种功能，可广泛应用于各类基础的 I/O 操作及相关拓展功能。
2. PB0-PB15 ：同样为 16 个引脚，功能与 PA 系列类似，能够满足多样化的 I/O 需求，并支持外部中断与模拟输入等功能。
3. PC13-PC15 ：这 3 个引脚可用于输入 / 输出、外部中断等，虽数量较少，但在特定场景下可发挥关键作用。
4. PD0-PD2 ：3 个引脚，支持输入 / 输出、外部中断，可作为辅助的 I/O 资源用于系统设计。
5. PE0-PE5 ：共 6 个引脚，具备输入 / 输出、外部中断等功能，为系统的扩展提供了更多可能性。
6. PF0-PF1 ：这 2 个引脚可用于输入 / 输出、外部中断等，在特定功能模块中可灵活运用。

二、特殊功能引脚

1. 通信功能引脚

   • PA9/PA10 ：作为 USART1 的 TX/RX 引脚，用于实现串行通信功能，可与其他设备进行数据交互。
   • PA2/PA3 ：USART2 的 TX/RX 引脚，拓展了微控制器的串行通信能力，适应多设备通信需求。
   • PA0/PA1 ：UART4 的 TX/RX 引脚，进一步丰富了串行通信的配置选项，满足复杂通信架构的设计要求。
   • PB10/PB11 ：I2C2 的 SCL/SDA 引脚，用于构建 I2C 总线通信，支持与各类 I2C 设备的连接。

2. 模数转换引脚 ：PA4-PA7，PB0-PB1 作为 ADC 模数转换器的模拟输入引脚，可将模拟信号转换为数字信号，实现对模拟量的精确测量与监控。

3. 电源相关引脚

   • VCC ：用于接入电路的电压，为整个电路提供动力支持。
   • VDD ：作为器件内部的工作电压，保障微控制器稳定运行。
   • VSS ：电路公共接地端电压，用于形成稳定的参考电位，确保信号的准确传输。
   • VEE ：负电压供电引脚，主要用于场效应管的源极连接，适应特定电路的设计需求。
   • VBAT ：当连接电池或其他电源时，可在 VDD 断电时保存备份寄存器内容及维持 RTC 功能，增强系统的可靠性和数据保持能力。

三、引脚定义表

注：带 FT 的 IO 口可容忍 5V 电压，部分功能需引脚重定义。

引脚号	引脚名称	类型	I/O 口电平	主功能	默认复用功能	重定义功能
1	VBAT	S		VBAT
2	PC13-TAMPER-RTC	I/O		PC13	TAMPER-RTC
3	PC14-OSC32_IN	I/O		PC14	OSC32_IN
4	PC15-OSC32_OUT	I/O		PC15	OSC32_OUT
5	OSC_IN	I		OSC_IN
6	OSC_OUT	O		OSC_OUT
7	NRST	I/O		NRST
8	VSSA	S		VSSA
9	VDDA	S		VDDA
10	PA0-WKUP	I/O		PA0	WKUP/USART2_CTS/ADC12_IN0/TIM2_CH1_ETR
11	PA1	I/O		PA1	USART2_RTS/ADC12_IN1/TIM2_CH2
12	PA2	I/O		PA2	USART2_TX/ADC12_IN2/TIM2_CH3
13	PA3	I/O		PA3	USART2_RX/ADC12_IN3/TIM2_CH4
14	PA4	I/O		PA4	SPI1_NSS/USART2_CK/ADC12_IN4
15	PA5	I/O		PA5	SPI1_SCK/ADC12_IN5
16	PA6	I/O		PA6	SPI1_MISO/ADC12_IN6/TIM3_CH1	TIM1_BKIN
17	PA7	I/O		PA7	SPI1_MOSI/ADC12_IN7/TIM3_CH2	TIM1_CH1N
18	PB0	I/O		PB0	ADC12_IN8/TIM3_CH3	TIM1_CH2N
19	PB1	I/O		PB1	ADC12_IN9/TIM3_CH4	TIM1_CH3N
20	PB2	I/O	FT	PB2/BOOT1
21	PB10	I/O	FT	PB10	I2C2_SCL/USART3_TX	TIM2_CH3
22	PB11	I/O	FT	PB11	I2C2_SDA/USART3_RX	TIM2_CH4
23	VSS_1	S		VSS_1
24	VDD_1	S		VDD_1
25	PB12	I/O	FT	PB12	SPI2_NSS/I2C2_SMBAI/USART3_CK/TIM1_BKIN
26	PB13	I/O	FT	PB13	SPI2_SCK/USART3_CTS/TIM1_CH1N
27	PB14	I/O	FT	PB14	SPI2_MISO/USART3_RTS/TIM1_CH2N
28	PB15	I/O	FT	PB15	SPI2_MOSI/TIM1_CH3N
29	PA8	I/O	FT	PA8	USART1_CK/TIM1_CH1/MCO
30	PA9	I/O	FT	PA9	USART1_TX/TIM1_CH2
31	PA10	I/O	FT	PA10	USART1_RX/TIM1_CH3
32	PA11	I/O	FT	PA11	USART1_CTS/USBDM/CAN_RX/TIM1_CH4
33	PA12	I/O	FT	PA12	USART1_RTS/USBDP/CAN_TX/TIM1_ETR
34	PA13	I/O	FT	JTMS/SWDIO		PA13
35	VSS_2	S		VSS_2
36	VDD_2	S		VDD_2
37	PA14	I/O	FT	JTCK/SWCLK		PA14
38	PA15	I/O	FT	JTDI	TIM2_CH1_ETR/PA15/SPI1_NSS
39	PB3	I/O	FT	JTDO	PB3/TRACESWO/TIM2_CH2/SPI1_SCK
40	PB4	I/O	FT	NJTRST	PB4/TIM3_CH1/SPI1_MISO
41	PB5	I/O		PB5	I2C1_SMBAI	TIM3_CH2/SPI1_MOSI
42	PB6	I/O	FT	PB6	I2C1_SCL/TIM4_CH1	USART1_TX
43	PB7	I/O	FT	PB7	I2C1_SDA/TIM4_CH2	USART1_RX
44	BOOT0	I		BOOT0
45	PB8	I/O	FT	PB8	TIM4_CH3	I2C1_SCL/CAN_RX
46	PB9	I/O	FT	PB9	TIM4_CH4	I2C1_SDA/CAN_TX
47	VSS_3	S		VSS_3
48	VDD_3	S		VDD_3

STM32F103C8T6 引脚功能详解

一、引脚定义图解释

上表中，S 表示电源，IO 表示输入输出，FT 表示容忍电压可达 5V，没有 FT 的只能达 3.3V。

1. VBAT ：备用电源引脚，当系统断电时，备用电源可给内部的 RTC 时钟和备份寄存器供电，确保数据不丢失。
2. 2 号引脚（PC13-TAMPER-RTC） ：可用于保护数据，防止其被读取，增强系统的安全性。
3. 3 - 6 号引脚 ：晶振输入引脚，用于连接外部晶振，为系统提供稳定的时钟信号。
4. 7 号引脚（NTST） ：复位引脚，用于系统复位操作，确保系统初始化正常。
5. 8、9 号引脚（VSSA、VDDA） ：内部模拟部分电源引脚，如 ADC、RC 振荡器等，需接 3.3V 电源，为模拟电路提供稳定的电压。
6. 10 - 19，21，22，25 - 33，41 - 43，45，46 号引脚 ：均为 IO 口，可用于输入输出等操作，满足不同的功能需求。
7. 20 号引脚（PB2） ：既可以作为 IO 口使用，也可作为 boot1 引脚，与 BOOT0 一起用于配置启动模式，决定系统从何处启动。
8. 23，24 号引脚（VSS_1、VDD_1） ：系统的主电源口，与 VSS_2/3、VDD_2/3 一起分区供电，需全部接上，确保系统电源稳定。
9. 34，36 号引脚（PA13:JTMS/SWDIO、PA14:JTCK/SWCLK） ：SW 下载调试端口，用于系统调试和程序下载，是开发过程中重要的接口。
10. PA13，PA14，PA15，PB3，PB4 ：JT 的 5 根调试端口，一般不调用为 IO 口，主要用于专业的调试操作。

二、常用功能引脚

（一）通用 I/O 引脚

1. PA0-PA15 ：共 16 个引脚，可用于输入 / 输出、外部中断、模拟输入等，功能丰富多样，满足基础的 I/O 操作及相关拓展功能。
2. PB0-PB15 ：同样为 16 个引脚，功能与 PA 系列类似，能够适应多种 I/O 需求，支持外部中断与模拟输入等功能。
3. PC13-PC15 ：3 个引脚，可用于输入 / 输出、外部中断等，在特定场景下发挥关键作用。
4. PD0-PD2 ：3 个引脚，支持输入 / 输出、外部中断，作为辅助的 I/O 资源用于系统设计。
5. PE0-PE5 ：6 个引脚，具备输入 / 输出、外部中断等功能，为系统的扩展提供更多可能性。
6. PF0-PF1 ：2 个引脚，可用于输入 / 输出、外部中断等，在特定功能模块中灵活运用。

（二）特殊功能引脚

1. 通信功能引脚

   • PA9/PA10 ：USART1 的 TX/RX 引脚，用于实现串行通信，与其他设备进行数据交互。
   • PA2/PA3 ：USART2 的 TX/RX 引脚，拓展了微控制器的串行通信能力，适应多设备通信需求。
   • PA0/PA1 ：UART4 的 TX/RX 引脚，进一步丰富了串行通信的配置选项。
   • PB10/PB11 ：I2C2 的 SCL/SDA 引脚，用于构建 I2C 总线通信，支持与各类 I2C 设备的连接。

2. 模数转换引脚 ：PA4-PA7，PB0-PB1 作为 ADC 模数转换器的模拟输入引脚，可将模拟信号转换为数字信号，实现对模拟量的精确测量与监控。

三、常用引脚

（一）晶振

1. 3456 号引脚口 ：时钟晶振引脚口，为系统提供精确的时钟信号，确保系统各模块同步运行。
2. PC14-OSC32_IN，PC15-OSC32_OUT ：32.768kHz 的晶振引脚，常用于实时时钟（RTC）功能，提供低频时钟信号。
3. OSC_IN，OSC_OUT ：8MHz 的晶振引脚，作为主晶振，为系统核心提供高频时钟信号，保障系统正常运行。

（二）下载端口

1. PA13:JTMS/SWDIO
2. PA14:JTCK/SWCLK ：这两根引脚组成 SW 下载调试端口，用于系统调试和程序下载，是开发过程中重要的接口，方便开发者对系统进行调试和更新。

（三）串口

1. PA9,PA10 ：USART1_TX，USART1_RX，用于实现 USART1 的串行通信功能，可与其他设备进行高速数据传输。
2. PA2,PA3 ：USART2_TX，USART2_RX，用于 USART2 的串行通信，拓展了系统的通信能力，适应多设备通信场景。

（四）IIC

1. PB6,PB7 ：I2C1_SCL，I2C1_SDA，用于 I2C1 总线通信，可连接各类 I2C 设备，如传感器、存储器等。
2. PB10,PB11 ：I2C2_SCL，I2C2_SDA，用于 I2C2 总线通信，进一步丰富了系统的通信配置，满足多设备连接需求。

（五）SPI

1. PA4（SPI1 NSS），PA5（SPI1 SCK），PA6（SPI1 MISO），PA7（SPI1 MOSI） ：组成 SPI1 接口，用于 SPI1 通信，可与外部 SPI 设备进行高速数据传输。
2. PA12（SPI2 NSS），PA13（SPI2 SCK），PA14（SPI2 MISO），PA15（SPI2 MOSI） ：组成 SPI2 接口，用于 SPI2 通信，进一步拓展了系统的 SPI 通信能力，适应多设备 SPI 通信需求。

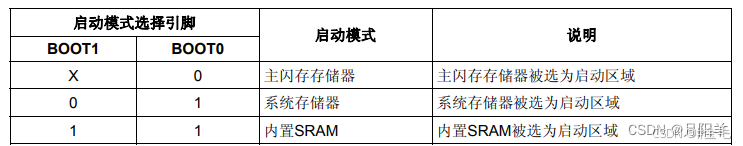

（六）启动配置

一般为第一种主闪存存储器模式，系统从主闪存启动，这是最常见的启动方式。系统存储器模式可用于串口下载，作为救急方案，当 SW/JT 的下载引脚被调用完时，可通过串口进行程序下载。第三种模式初学者一般较少使用，通常用于特定的高级应用场景。
