热拔插的原理与特性

热插拔

热插拔(HotSwap、HotPlug)即带电插拔,是允许用户在不关闭系统,不切断电源的工作状态下取出和更换损坏部件,将模组、卡或连接器插到系统上而不影响系统的操作。

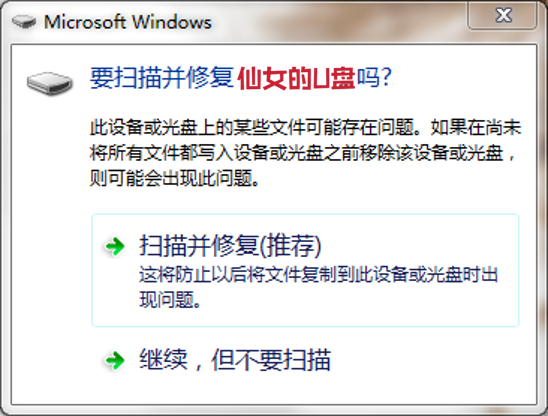

U盘插入电脑时常常会弹出这样的窗口

这其实就是和U盘的热插拔有关。

热插拔的原理及目的

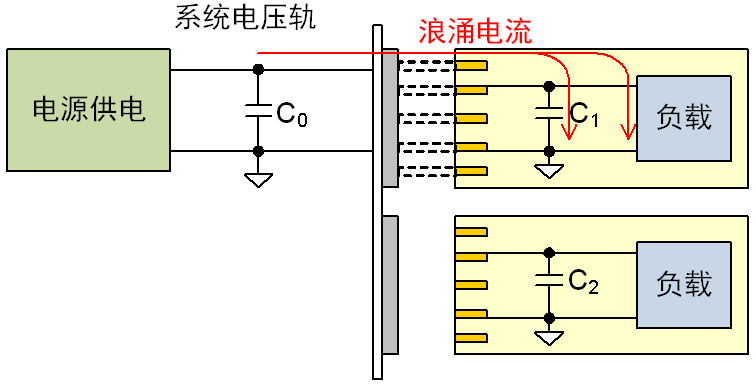

下图为模拟的简单热插拔过程,其中左边代表系统及其供电,右侧有两个板卡,板卡的输入端存在电容。

在板卡插入系统时会带来以下危害:

1.会出现电火花,对接插件和插槽造成腐蚀;

2.会有很大的瞬间电流向输入电容充电,很可能造成系统供电电压不正常,影响其他板卡的正常工作。

热插拔过程

热插拔的目的是将高的瞬间电流控制在一个比较低而且合理的水平。热插拔芯片,通常包含一个驱动MOS设计和电流检测电阻,它除了做基本热插拔之外,还可以提供特殊功能,如控制电流上升速率、做断电器、电源管理以及状态报告等,能够提升系统的工作状态。

热插拔芯

在选择热插拔芯片时,需考虑的内容有:

1)热插拔管理芯片电压范围为48V、-48V或低电压12V以内以及电流的限制;

2)保护模式,自动恢复或锁死保护模式;

3)计时电路,做断电器的功能;

4)其他工作状态时的性能,如负载短路时需要高速响应,负载增加时不损坏周边器件。热插拔启动的瞬间,电流上升速率能够被控制,从而减少噪音和冲击水平;

5)MOS管或电流检测电阻功耗等。

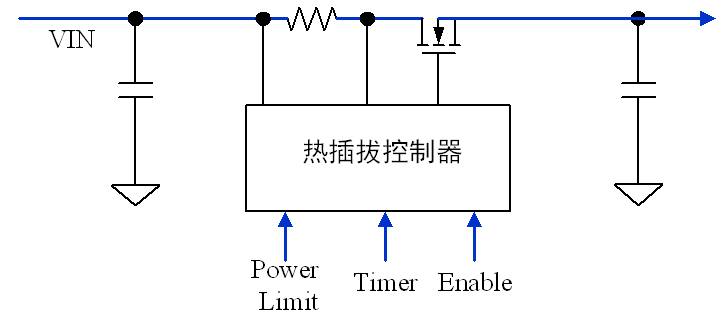

热插拔控制芯片实现方式

热插拔保护需要将电源母线上的瞬态浪涌电流控制在比较低的水平,可以通过对板卡进行缓起控制来实现。

缓起控制最好的方式是采用热插拔控制芯片,通过控制电流检测电阻两端电压来合理控制热插拔时的浪涌电流。

### CPCI工作原理 CPCI(CompactPCI)功能允许在不关闭系统电源的情况下安全地移除或入模块,从而提高了系统的可用性和维护效率。这一特性依赖于硬件设计和软件协议的紧密结合。 #### 硬件层面的支持 为了实现,在物理层面上,每个CPCI板卡都配备了专门的连接器,这些连接器具有特定引脚顺序以确保先建立接地连接再接通其他信号线路[^1]。这种设计可以防止因瞬间电流冲击而损坏设备。此外,还存在机械锁紧装置来固定卡片位置并提供视觉指示灯显示当前状态。 #### 软件管理机制 除了必要的硬件支持外,还需要一套完整的软件管理系统来进行监控控制: - **检测电路**:用于识别新加入或即将被取出的组件; - **配置空间访问**:通过读取/写入寄存器完成初始化设置以及资源分配; - **事件通知服务**:当发生任何变更时及时向操作系统报告以便采取相应措施; 整个过程遵循OSIF (Operating System Independent Framework)标准框架下的Hot Swap API接口规范,使得不同厂商的产品之间能够兼容互通。 #### 架构图解说明 以下是简化版的CPCI架构示意: ```plaintext +-------------------+ | 用户界面 | +--------+----------+ | v +--------v----------+ | OS Hot Plug Driver| +--------+----------+ | \ v \ +--------v-----------\----+ | Hardware Abstraction Layer| +---------+---------------+ | v +---------v--------------------+ | Physical Connector Interface | +------------------------------+ ``` 在这个架构中,最上层是用户交互部分,负责接收来自操作人员的操作指令并通过内核级驱动程序传递给下一层——即操作系统驱动。后者利用硬件抽象层提供的APIs执行具体的动作如查询、注册等,并最终作用于实际的物理连接端口之上。
