平台管理

1 前端静态资源导入

将admin-web放入项目web文件夹中

在这里插入图片描述

1.1 配置heimi-leadnews-admin.conf

在nginx的conf目录下的leadnews.conf目录下创建heimi-leadnews-admin.conf

nginx监听端口8803，添加service_6001路径后转发到heima-admin-gateway的端口51603，通过Nacos路由到对应的heima-leadnews-admin微服务完成访问。

静态资源存放在D:/Code/JavaCode/HeimaToutiao/web/admin-web/展示其目录下的index.html

upstream  heima-admin-gateway{
    server localhost:51603;
}

server {
	listen 8803;
	location / {
		root D:/Code/JavaCode/HeimaToutiao/web/admin-web/;
		index index.html;
	}

	location ~/service_6001/(.*) {
		proxy_pass http://heima-admin-gateway/$1;
		proxy_set_header HOST $host;  # 不改变源请求头的值
		proxy_pass_request_body on;  #开启获取请求体
		proxy_pass_request_headers on;  #开启获取请求头
		proxy_set_header X-Real-IP $remote_addr;   # 记录真实发出请求的客户端IP
		proxy_set_header X-Forwarded-For $proxy_add_x_forwarded_for;  #记录代理信息
	}
}

1.2 配置nginx.conf

在nginx.conf中引入

#user  nobody;
worker_processes  1;

events {
    worker_connections  1024;
}
http {
    include       mime.types;
    default_type  application/octet-stream;
    sendfile        on;
    keepalive_timeout  65;
	# 引入自定义配置文件
	include leadnews.conf/*.conf;
}

2 管理员微服务的搭建

2.1 创建管理员微服务

在heima-leadnews-service下创建模块heima-leadnews-admin

在这里插入图片描述

2.2 创建admin表

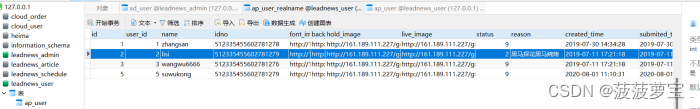

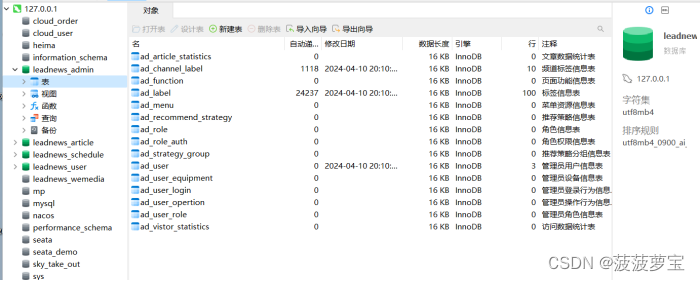

添加leadnews_admin表到mysql中

在这里插入图片描述

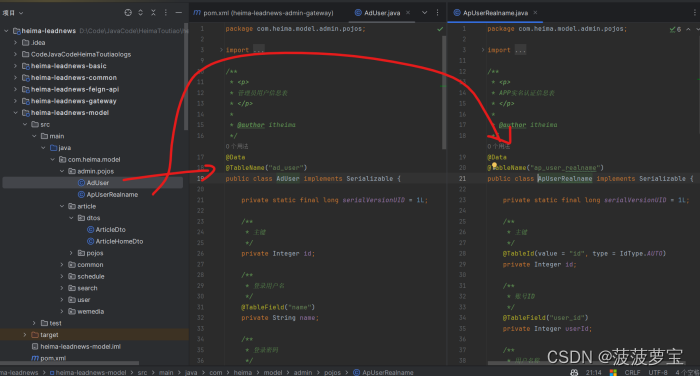

2.3 导入表实体类

在heima-leadnews-model模块下创建com.heima.model.admin.pojos包

导入两个两个实体类AdUserh和ApUserRealname类

在这里插入图片描述

2.4 创建对应实体类的mapper

创建com.heima.admin.mapper.AdUsermapper的mapper接口

@Mapper
public interface AdUsermapper extends BaseMapper<AdUser> {
}

2.5 创建启动类

创建com.heima.admin.AdminApplication启动类

@SpringBootApplication
@EnableDiscoveryClient
@MapperScan("com.heima.admin.mapper")
public class AdminApplication {
    public static void main(String[] args) {
        SpringApplication.run(AdminApplication.class, args);
    }
}

2.6 创建配置文件bootstrap.yml

server:
  port: 51805
spring:
  application:
    name: leadnews-admin
  cloud:
    nacos:
      discovery:
        server-addr: 192.168.204.129:8848
      config:
        server-addr: 192.168.204.129:8848
        file-extension: yml

2.7 在nacos中配置数据库等

关于数据库的等等都需要在Nacos的配置中心进行配置

spring:
  datasource:
    driver-class-name: com.mysql.jdbc.Driver
    url: jdbc:mysql://localhost:3306/leadnews_admin?useUnicode=true&characterEncoding=UTF-8&serverTimezone=UTC&useSSL=false
    username: root
    password: 123sjbsjb
# 设置Mapper接口所对应的XML文件位置，如果你在Mapper接口中有自定义方法，需要进行该配置
mybatis-plus:
  mapper-locations: classpath*:mapper/*.xml
  # 设置别名包扫描路径，通过该属性可以给包中的类注册别名
  type-aliases-package: com.heima.model.admin.pojos

minio:
  accessKey: minio
  secretKey: minio123
  bucket: leadnews
  endpoint: http://192.168.204.129:9000
  readPath: http://192.168.204.129:9000

3 登录

3.1 接口定义

接口地址:/login/in

请求方式:POST

请求数据类型:application/json

响应数据类型:*/*

接口描述:

请求示例:

{
	"name": "",
	"password": ""
}

3.2 定义接收的Dto类

heima-leadnews-model模块下的com.heima.model.admin.pojos.dtos包下创建AdUserDto类

@Data
public class AdUserDto {
    private String name;
    private String password;
}

3.3 Controller层

在heima-leadnews-admin模块下创建com.heima.admin.controller.v1.AdUserLoginController类

@RestController
@RequestMapping("/login")
public class AdUserLoginController {
    @Autowired
    private AdUserService adUserService;
    @PostMapping("/in")
    public ResponseResult login(@RequestBody(required=false) AdUserDto dto) {
        return adUserService.login(dto);
    }
}

3.4 Service

接口

public interface AdUserService extends IService<AdUser> {
    /**
     * 登录功能
     * @param dto
     * @return
     */
    public ResponseResult login(AdUserDto dto);
}

实现

@Service
@Transactional
@Slf4j
public class AdUserServiceImpl extends ServiceImpl<AdUsermapper, AdUser> implements AdUserService {
    @Override
    public ResponseResult login(AdUserDto dto) {
        //1.正常登录 用户名、密码
        if(StringUtils.isNotBlank(dto.getName()) && StringUtils.isNotBlank(dto.getPassword())) {
            //1.1 查询用户信息，根据手机号查询用户信息
            AdUser dbUser = getOne(Wrappers.<AdUser>lambdaQuery().eq(AdUser::getName, dto.getName()));
            if(dbUser == null) {
                return ResponseResult.errorResult(AppHttpCodeEnum.AP_USER_DATA_NOT_EXIST, "用户不存在");
            }
            //1.2 比对密码
            String salt = dbUser.getSalt();
            String password = dto.getPassword();
            String pwd = DigestUtils.md5DigestAsHex((password + salt).getBytes());
            if(!pwd.equals(dbUser.getPassword())) {
                return ResponseResult.errorResult(AppHttpCodeEnum.LOGIN_PASSWORD_ERROR, "密码错误");
            }
            //1.3 没问题的话，返回数据，生成jwt
            String token = AppJwtUtil.getToken(dbUser.getId().longValue());
            Map<String,Object> map=new HashMap<>();
            map.put("token",token);
            //清空敏感信息，填入需要的信息
            AdUser user = new AdUser();
            user.setId(dbUser.getId());
            user.setName(dbUser.getName());
            user.setNickname(dbUser.getNickname());
            user.setImage(dbUser.getImage());
            user.setPhone(dbUser.getPhone());
            user.setStatus(dbUser.getStatus());
            user.setEmail(dbUser.getEmail());
            user.setLoginTime(dbUser.getLoginTime());
            user.setCreatedTime(dbUser.getCreatedTime());
            map.put("user",user);
            return ResponseResult.okResult(map);
        }else{
            return ResponseResult.errorResult(AppHttpCodeEnum.PARAM_INVALID, "用户名或密码为空");
        }
    }
}

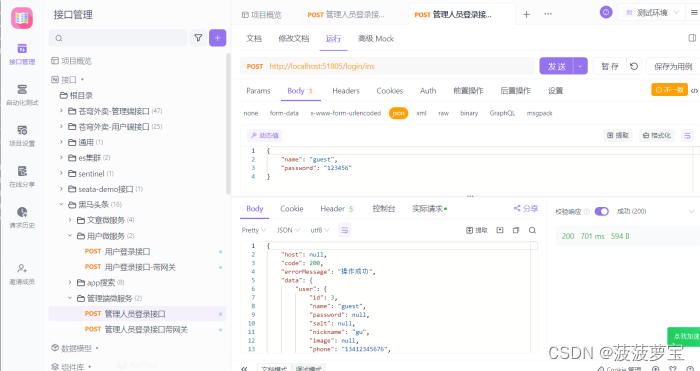

3.5 测试

启动，Nacos的服务管理中有leadnews-admin

发送POST请求

在这里插入图片描述

访问成功

4 admin网关

4.1 添加依赖

<dependencies>
    <dependency>
        <groupId>org.springframework.cloud</groupId>
        <artifactId>spring-cloud-starter-gateway</artifactId>
    </dependency>
    <dependency>
        <groupId>com.alibaba.cloud</groupId>
        <artifactId>spring-cloud-starter-alibaba-nacos-discovery</artifactId>
    </dependency>
     <dependency>
            <groupId>com.alibaba.cloud</groupId>
            <artifactId>spring-cloud-starter-alibaba-nacos-config</artifactId>
        </dependency>
    <dependency>
        <groupId>io.jsonwebtoken</groupId>
        <artifactId>jjwt</artifactId>
    </dependency>
</dependencies>

4.2 添加网关

在heima-leadnews-gateway模块下创建heima-leadnews-admin-gateway模块

创建com.heima.admin.gateway.util.AppJwtUtil类，用于JWT令牌生成

public class AppJwtUtil {

    // TOKEN的有效期一天（S）
    private static final int TOKEN_TIME_OUT = 3_600;
    // 加密KEY
    private static final String TOKEN_ENCRY_KEY = "MDk4ZjZiY2Q0NjIxZDM3M2NhZGU0ZTgzMjYyN2I0ZjY";
    // 最小刷新间隔(S)
    private static final int REFRESH_TIME = 300;

    // 生产ID
    public static String getToken(Long id){
        Map<String, Object> claimMaps = new HashMap<>();
        claimMaps.put("id",id);
        long currentTime = System.currentTimeMillis();
        return Jwts.builder()
                .setId(UUID.randomUUID().toString())
                .setIssuedAt(new Date(currentTime))  //签发时间
                .setSubject("system")  //说明
                .setIssuer("heima") //签发者信息
                .setAudience("app")  //接收用户
                .compressWith(CompressionCodecs.GZIP)  //数据压缩方式
                .signWith(SignatureAlgorithm.HS512, generalKey()) //加密方式
                .setExpiration(new Date(currentTime + TOKEN_TIME_OUT * 1000))  //过期时间戳
                .addClaims(claimMaps) //cla信息
                .compact();
    }

    /**
     * 获取token中的claims信息
     *
     * @param token
     * @return
     */
    private static Jws<Claims> getJws(String token) {
            return Jwts.parser()
                    .setSigningKey(generalKey())
                    .parseClaimsJws(token);
    }

    /**
     * 获取payload body信息
     *
     * @param token
     * @return
     */
    public static Claims getClaimsBody(String token) {
        try {
            return getJws(token).getBody();
        }catch (ExpiredJwtException e){
            return null;
        }
    }

    /**
     * 获取hearder body信息
     *
     * @param token
     * @return
     */
    public static JwsHeader getHeaderBody(String token) {
        return getJws(token).getHeader();
    }

    /**
     * 是否过期
     *
     * @param claims
     * @return -1：有效，0：有效，1：过期，2：过期
     */
    public static int verifyToken(Claims claims) {
        if(claims==null){
            return 1;
        }
        try {
            claims.getExpiration()
                    .before(new Date());
            // 需要自动刷新TOKEN
            if((claims.getExpiration().getTime()-System.currentTimeMillis())>REFRESH_TIME*1000){
                return -1;
            }else {
                return 0;
            }
        } catch (ExpiredJwtException ex) {
            return 1;
        }catch (Exception e){
            return 2;
        }
    }

    /**
     * 由字符串生成加密key
     *
     * @return
     */
    public static SecretKey generalKey() {
        byte[] encodedKey = Base64.getEncoder().encode(TOKEN_ENCRY_KEY.getBytes());
        SecretKey key = new SecretKeySpec(encodedKey, 0, encodedKey.length, "AES");
        return key;
    }

    public static void main(String[] args) {
       /* Map map = new HashMap();
        map.put("id","11");*/
        System.out.println(AppJwtUtil.getToken(1102L));
        Jws<Claims> jws = AppJwtUtil.getJws("eyJhbGciOiJIUzUxMiIsInppcCI6IkdaSVAifQ.H4sIAAAAAAAAADWLQQqEMAwA_5KzhURNt_qb1KZYQSi0wi6Lf9942NsMw3zh6AVW2DYmDGl2WabkZgreCaM6VXzhFBfJMcMARTqsxIG9Z888QLui3e3Tup5Pb81013KKmVzJTGo11nf9n8v4nMUaEY73DzTabjmDAAAA.4SuqQ42IGqCgBai6qd4RaVpVxTlZIWC826QA9kLvt9d-yVUw82gU47HDaSfOzgAcloZedYNNpUcd18Ne8vvjQA");
        Claims claims = jws.getBody();
        System.out.println(claims.get("id"));

    }

}

创建过滤器com.heima.admin.gateway.fliter.AuthorizeFilter类，由于token的验证

@Component
@Slf4j
public class AuthorizeFilter implements Ordered, GlobalFilter {
    @Override
    public Mono<Void> filter(ServerWebExchange exchange, GatewayFilterChain chain) {
        //1.获取Request对象和Response对象
        ServerHttpRequest request = exchange.getRequest();
        ServerHttpResponse response = exchange.getResponse();
        //2.判断当前请求是否为登录请求，如果是，直接放行
        if (request.getURI().getPath().contains("/login")) {
            //放行
            return chain.filter(exchange);
        }
        //3.获取当前请求的token信息
        String token = request.getHeaders().getFirst("token");
        //4.判断token是否存在
        if(StringUtils.isBlank(token)) {
            response.setStatusCode(HttpStatus.UNAUTHORIZED);
            return response.setComplete();
        }
        //5.判断token是否有效
        //5.1 解析token
        try{
            Claims body = AppJwtUtil.getClaimsBody(token);
            //5.2 判断token是否有效
            int result = AppJwtUtil.verifyToken(body);
            if(result == 1||result == 2) {
                //5.3 token过期
                response.setStatusCode(HttpStatus.UNAUTHORIZED);
                return response.setComplete();
            }
            //获取用户信息
            Integer userId = (Integer) body.get("id");
            //将用户信息放入到header中
            ServerHttpRequest serverHttpRequest = request.mutate().headers(httpHeaders -> {
                httpHeaders.add("userId", userId + "");
            }).build();
            //重置请求
            exchange.mutate().request(serverHttpRequest);
        }catch (Exception e) {
            e.printStackTrace();
            //5.4 token无效
            response.setStatusCode(HttpStatus.UNAUTHORIZED);
            return response.setComplete();
        }
        //6.放行
        return chain.filter(exchange);
    }

    /**
     * 过滤器的执行顺序，返回值越小，执行优先级越高
     * @return
     */
    @Override
    public int getOrder() {
        return 0;
    }
}

4.3 创建启动类

创建com.heima.admin.gateway.AdminGatewayApplication启动类

@SpringBootApplication
@EnableDiscoveryClient
public class AdminGatewayApplication {
    public static void main(String[] args) {
        SpringApplication.run(AdminGatewayApplication.class, args);

    }
}

4.4 创建配置文件bootstrap.yml

server:
  port: 51603
spring:
  application:
    name: leadnews-admin-gateway
  cloud:
    nacos:
      discovery:
        server-addr: 192.168.204.129:8848
      config:
        server-addr: 192.168.204.129:8848
        file-extension: yml

4.5 在nacos中配置

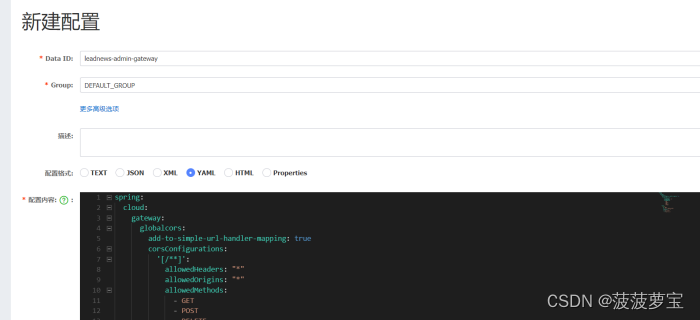

新建nacos配置，配置拦截路径及转发路径

在这里插入图片描述

spring:
  cloud:
    gateway:
      globalcors:
        add-to-simple-url-handler-mapping: true
        corsConfigurations:
          '[/**]':
            allowedHeaders: "*"
            allowedOrigins: "*"
            allowedMethods:
              - GET
              - POST
              - DELETE
              - PUT
              - OPTION
      routes:
        # 平台管理
        - id: admin
          uri: lb://leadnews-admin
          predicates:
            - Path=/admin/**
          filters:
            - StripPrefix= 1

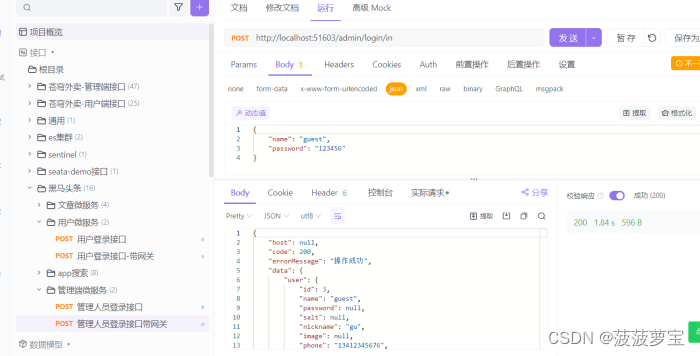

4.6 测试

访问http://localhost:51603/admin/login/in

在这里插入图片描述

测试成功

4.7 前后端联调

启动nginx

访问localhost:8803

在这里插入图片描述

成功登录

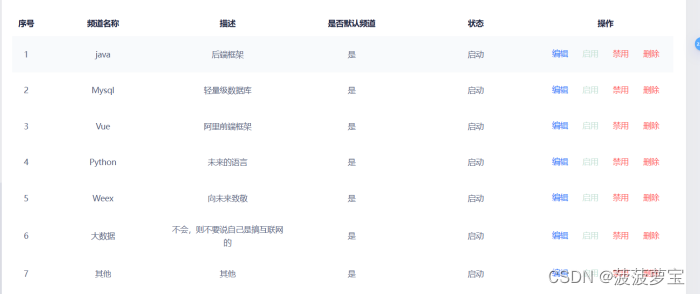

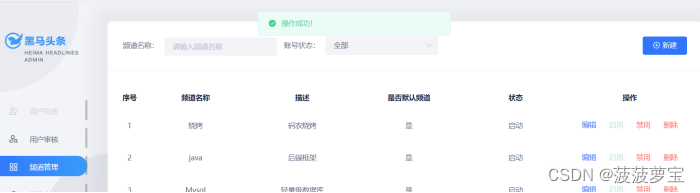

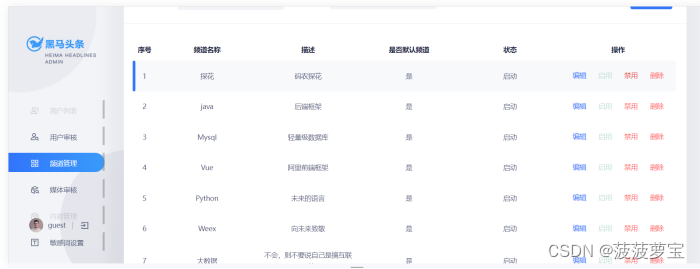

5 频道管理

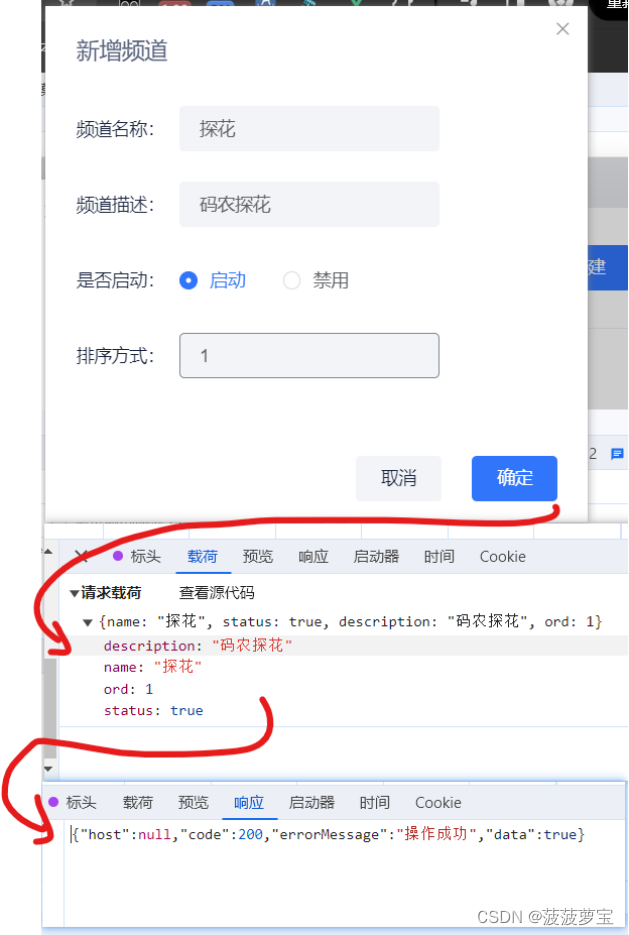

5.1 保存频道

频道发起保存请求的http://localhost:8803/service_6001/wemedia/api/v1/channel/save

说明网关需要拦截wemedia并且转发到相应的feign调用

接口地址:/api/v1/channel/save

请求方式:POST

请求数据类型:application/json

请求参数:

参数名称参数说明in是否必须数据类型schema
adChanneladChannelbodytrueAdChannelAdChannel
  createdTimefalsestring(date-time)
  descriptionfalsestring
  idfalseinteger(int32)
  isDefaultfalseboolean
  namefalsestring
  ordfalseinteger(int32)
  statusfalseboolean

5.1.1 实体类AdChannel

在heima-leadnews-model模块下创建com.heima.model.admin.pojos.AdChannel类，因为接收对象与com.heima.model.wemedia.pojos.WmChannel一模一样，所以直接继承过来

public class AdChannel extends WmChannel {

}

5.1.2 修改admin的Nacos网关配置

因为保存请求的地址http://localhost:8803/service_6001/wemedia/api/v1/channel/save

网关需要拦截wemedia并且把它发送到相应的heima-leadnew-wemedia的微服务中。所以需要修改leadnews-admin-gateway的nacos配置

spring:
  cloud:
    gateway:
      globalcors:
        add-to-simple-url-handler-mapping: true
        corsConfigurations:
          '[/**]':
            allowedHeaders: "*"
            allowedOrigins: "*"
            allowedMethods:
              - GET
              - POST
              - DELETE
              - PUT
              - OPTION
      routes:
        # 管理端管理
        - id: admin
          uri: lb://leadnews-admin
          predicates:
            - Path=/admin/**
          filters:
            - StripPrefix= 1
        # 自媒体微服务
        - id: leadnews-wemedia
          uri: lb://leadnews-wemedia
          predicates:
            - Path=/wemedia/**
          filters:
            - StripPrefix= 1

5.1.3 完善自媒体服务中WmChannelController

    @PostMapping("/save")
    public ResponseResult save(@RequestBody AdChannel channel){
        WmChannel wmChannel = new WmChannel();
        BeanUtils.copyProperties(channel,wmChannel);
        if(wmChannel.getIsDefault()==null){
            wmChannel.setIsDefault(true);
        }
        if(wmChannel.getOrd()==null){
            wmChannel.setOrd(1);
        }
        if(wmChannel.getCreatedTime()==null){
            wmChannel.setCreatedTime(new Date());
        }
        return ResponseResult.okResult(wmChannelService.save(wmChannel));
    }

5.1.4 测试

在这里插入图片描述

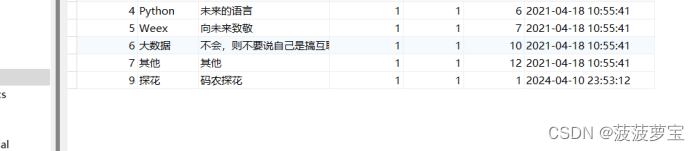

查看leadnews_wemedia数据库中wm_channel表

在这里插入图片描述

码农探花已经加入。

5.2 频道名称模糊分页查询

接口地址:/api/v1/channel/list

请求方式:POST

请求参数:

参数名称参数说明in是否必须数据类型schema
dtodtobodytrueChannelDtoChannelDto
  name频道名称falsestring
  page当前页trueinteger(int32)
  size每页显示条数trueinteger(int32)

5.2.1 实体类ChannelDto

在heima-leadnews-model模块中创建com.heima.model.admin.dtos.ChannelDto类

@Data
public class ChannelDto {
    private String name;
    private Integer page;
    private Integer size;
}

5.2.3 完善自媒体服务中WmChannelController

@PostMapping("/list")
public ResponseResult findListWithPage(@RequestBody ChannelDto dto){
    return wmChannelService.findListWithPage(dto);
}

5.2.4 Service

接口：

ResponseResult findListWithPage(ChannelDto dto);

实现：

/**
 * 分页查询频道列表
 */
@Override
public ResponseResult findListWithPage(ChannelDto dto) {
    // 1.参数检查
    if(dto == null){
        return ResponseResult.errorResult(400,"参数错误");
    }
    // 2 分页查询
    IPage pageCheck=new Page(dto.getPage(),dto.getSize());
    // 3 按照不同需求查询
    LambdaQueryWrapper<WmChannel> lambdaQueryWrapper = new LambdaQueryWrapper<>();
    //3.1 关键字模糊匹配
    if(StringUtils.isNotBlank(dto.getName())){
        lambdaQueryWrapper.like(WmChannel::getName,dto.getName());
    }
    //3.2 排序
    lambdaQueryWrapper.orderByDesc(WmChannel::getCreatedTime);
    pageCheck = page(pageCheck, lambdaQueryWrapper);
    //4. 返回结果
    ResponseResult responseResult = new PageResponseResult(dto.getPage(), dto.getSize(), (int) pageCheck.getTotal());
    responseResult.setData(pageCheck.getRecords());
    return responseResult;
}

5.2.5 测试

在这里插入图片描述

5.3 更新频道

接口地址:/api/v1/channel/update

请求方式:POST

请求参数:

参数名称参数说明in是否必须数据类型schema
adChanneladChannelbodytrueAdChannelAdChannel
  createdTimefalsestring(date-time)
  descriptionfalsestring
  idfalseinteger(int32)
  isDefaultfalseboolean
  namefalsestring
  ordfalseinteger(int32)
  statusfalseboolean

5.3.1 完善自媒体服务中WmChannelController

@PostMapping("/update")
public ResponseResult update(@RequestBody AdChannel channel){
    return wmChannelService.updateChannel(channel);
}

5.3.2 Service

接口

ResponseResult updateChannel(AdChannel channel);

实现

@Override
public ResponseResult updateChannel(AdChannel channel) {
    // 1.参数检查
    if(channel == null){
        return ResponseResult.errorResult(400,"参数错误");
    }
    // 2.更新
    WmChannel wmChannel = new WmChannel();
    BeanUtils.copyProperties(channel,wmChannel);
    updateById(wmChannel);
    return ResponseResult.okResult(AppHttpCodeEnum.SUCCESS);
}

5.3.3 测试

把探花改成烧烤

在这里插入图片描述

查看数据库

在这里插入图片描述

5.4 删除频道

接口地址:/api/v1/channel/del/{id}

请求方式:GET

请求参数:

参数名称参数说明in是否必须数据类型schema
ididpathtrueinteger(int32)

5.4.1 完善自媒体服务中WmChannelController

/**
 * 删除频道
 * @param id
 * @return
 */
@GetMapping("/del/{id}")
public ResponseResult del(@PathVariable("id") Integer id){
    return wmChannelService.deleteChannel(id);
}

5.4.2 Service

接口

ResponseResult deleteChannel(Integer id);

实现

@Override
public ResponseResult deleteChannel(Integer id) {
    // 1.参数检查
    if(id == null){
        return ResponseResult.errorResult(400,"参数错误");
    }
    // 2.删除
    removeById(id);
    return ResponseResult.okResult(AppHttpCodeEnum.SUCCESS);

5.4.3 测试

把码农烧烤删了去，已经没有了。

在这里插入图片描述

6 敏感词管理

查看list请求http://localhost:8803/service_6001/wemedia/api/v1/sensitive/list

发现还是在wemedia下进行的。所以还是在自媒体微服务里进行管理。

6.1 查询列表

接口地址:/api/v1/sensitive/list

请求方式:POST

请求参数:

参数名称参数说明in是否必须数据类型schema
dtodtobodytrueSensitiveDtoSensitiveDto
  namefalsestring
  page当前页trueinteger(int32)
  size每页显示条数trueinteger(int32)

6.1.1 实体类SensitiveDto

在heima-leadnews-model模块中创建com.heima.model.admin.dtos.SensitiveDto类

@Data
public class SensitiveDto {
    private String name;
    private Integer page;
    private Integer size;
}

6.1.2 WmSensitiveController

在heima-leadnews-wemedia中创建com.heima.wemedia.controller.v1.WmSensitiveController类

@RestController
@RequestMapping("/api/v1/sensitive")
public class WmSensitiveController {
    @Autowired
    private WmSensitiveService wmSensitiveService;
    /**
     * 敏感词列表
     */
    @PostMapping("/list")
    public ResponseResult list(@RequestBody SensitiveDto dto){
        return wmSensitiveService.list(dto);
    }

}

6.1.3 Service

接口

public interface WmSensitiveService {
    public ResponseResult list(SensitiveDto dto);
}

实现

@Service
@Slf4j
@Transactional
public class WmSensitiveServiceImpl extends ServiceImpl<WmSensitiveMapper, WmSensitive>  implements WmSensitiveService {
    @Override
    public ResponseResult list(SensitiveDto dto) {
        // 1.参数检查
        if(dto == null){
            return ResponseResult.errorResult(400,"参数错误");
        }
        // 2 分页查询
        IPage pageCheck=new Page(dto.getPage(),dto.getSize());
        // 3 按照不同需求查询
        LambdaQueryWrapper<WmSensitive> lambdaQueryWrapper = new LambdaQueryWrapper<>();
        //3.1 关键字模糊匹配
        if(StringUtils.isNotBlank(dto.getName())){
            lambdaQueryWrapper.like(WmSensitive::getSensitives,dto.getName());
        }
        //3.2 排序
        lambdaQueryWrapper.orderByDesc(WmSensitive::getCreatedTime);
        pageCheck = page(pageCheck, lambdaQueryWrapper);
        //4. 返回结果
        ResponseResult responseResult = new PageResponseResult(dto.getPage(), dto.getSize(), (int) pageCheck.getTotal());
        responseResult.setData(pageCheck.getRecords());
        return responseResult;
    }
}

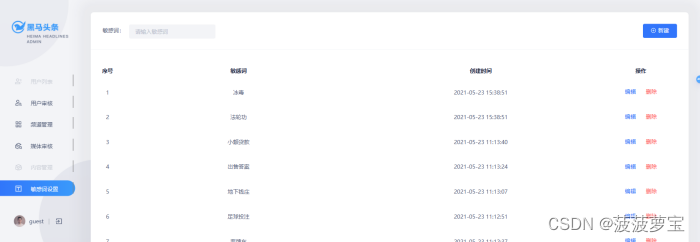

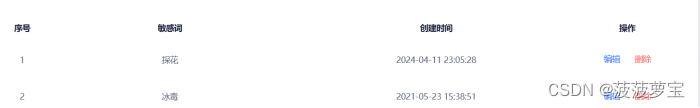

6.1.4 测试

在这里插入图片描述

成功

6.2 敏感词保存

接口地址:/api/v1/sensitive/save

请求方式:POST

请求参数:

参数名称参数说明in是否必须数据类型schema
adSensitiveadSensitivebodytrueAdSensitiveAdSensitive
  createdTimefalsestring(date-time)
  idfalseinteger(int32)
  sensitivesfalsestring

6.2.1 实体类AdSensitive

在heima-leadnews-model中添加com.heima.model.admin.pojos.AdSensitive类

public class AdSensitive extends WmSensitive {
}

6.2.2 WmSensitiveController

/**
 * 敏感词新增
 */
@PostMapping("/save")
public ResponseResult save(@RequestBody AdSensitive dto){
    return wmSensitiveService.save(dto);
}

6.2.3 Service

接口

ResponseResult save(AdSensitive dto);

实现

@Override
public ResponseResult save(AdSensitive dto) {
    if(dto == null){
        return ResponseResult.errorResult(400,"参数错误");
    }
    WmSensitive wmSensitive = new WmSensitive();
    BeanUtils.copyProperties(dto,wmSensitive);
    save(wmSensitive);
    return ResponseResult.okResult(AppHttpCodeEnum.SUCCESS);
}

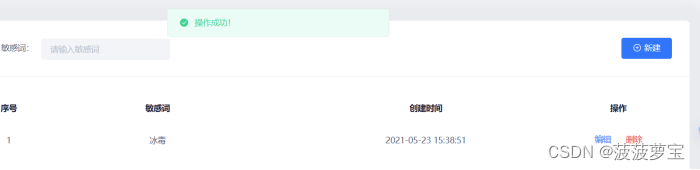

6.2.4 测试

在这里插入图片描述

加入敏感词探花

在这里插入图片描述

测试成功

6.3 更新敏感词

接口地址:/api/v1/sensitive/update

请求方式:POST

请求参数:

参数名称参数说明in是否必须数据类型schema
adSensitiveadSensitivebodytrueAdSensitiveAdSensitive
  createdTimefalsestring(date-time)
  idfalseinteger(int32)
  sensitivesfalsestring

6.3.1 WmSensitiveController

/**
 * 敏感词修改
 */
@PostMapping("/update")
public ResponseResult update(@RequestBody AdSensitive dto){
    return wmSensitiveService.update(dto);
}

6.3.2 Service

接口

ResponseResult update(AdSensitive dto);

实现

@Override
public ResponseResult update(AdSensitive dto) {
    if(dto == null){
        return ResponseResult.errorResult(400,"参数错误");
    }
    WmSensitive wmSensitive = new WmSensitive();
    BeanUtils.copyProperties(dto,wmSensitive);
    updateById(wmSensitive);
    return ResponseResult.okResult(AppHttpCodeEnum.SUCCESS);
}

6.3.3 测试

把探花改成烧烤

在这里插入图片描述

6.4 删除敏感词

接口地址:/api/v1/sensitive/del/{id}

请求方式:DELETE

请求参数:

参数名称参数说明in是否必须数据类型schema
ididpathtrueinteger(int32)

6.4.1 WmSensitiveController

/**
 * 敏感词删除
 */
@DeleteMapping("/del/{id}")
public ResponseResult delete(@PathVariable("id") Integer id){
    return wmSensitiveService.delete(id);
}

6.4.2 Service

接口

ResponseResult delete(Integer id);

实现

@Override
public ResponseResult delete(Integer id) {
    if(id == null){
        return ResponseResult.errorResult(400,"参数错误");
    }
    removeById(id);
    return ResponseResult.okResult(AppHttpCodeEnum.SUCCESS);
}

6.4.3 测试

把烧烤删了

在这里插入图片描述

7 用户审核

发送的请求url为http://localhost:8803/service_6001/user/api/v1/auth/list，说明需要用网关转发到user

7.0 修改leadnews-admin-gateway的nacos配置

spring:
  cloud:
    gateway:
      globalcors:
        add-to-simple-url-handler-mapping: true
        corsConfigurations:
          '[/**]':
            allowedHeaders: "*"
            allowedOrigins: "*"
            allowedMethods:
              - GET
              - POST
              - DELETE
              - PUT
              - OPTION
      routes:
        # 管理端管理
        - id: admin
          uri: lb://leadnews-admin
          predicates:
            - Path=/admin/**
          filters:
            - StripPrefix= 1
        # 自媒体微服务
        - id: leadnews-wemedia
          uri: lb://leadnews-wemedia
          predicates:
            - Path=/wemedia/**
          filters:
            - StripPrefix= 1
        # 用户微服务
        - id: leadnews-user
          uri: lb://leadnews-user
          predicates:
            - Path=/user/**
          filters:
            - StripPrefix= 1

7.1 查询列表

接口地址:/api/v1/auth/list

请求方式:POST

请求参数:

参数名称参数说明in是否必须数据类型schema
dtodtobodytrueAuthDtoAuthDto
  idfalseinteger(int32)
  msgfalsestring
  page当前页trueinteger(int32)
  size每页显示条数trueinteger(int32)
  statusfalseinteger(int32)

7.1.1 实体类AuthDto

在heima-leadnews-model中创建com.heima.model.admin.dtos.AuthDto实体类

@Data
public class AuthDto{
    private Integer id;
    private String msg;
    private Integer page;
    private Integer size;
    private Integer status;
}

7.1.2 Controller

在heima-leadnews-user中创建com.heima.user.controller.v1.ApUserVerifyController

@RestController
@RequestMapping("/api/v1/auth")
public class ApUserVerifyController {
    @Autowired
    private ApUserRealnameService apUserRealnameService;

    /**
     * 查询列表
     */
    @PostMapping("/list")
    public ResponseResult list(@RequestBody AuthDto dto) {
        return apUserRealnameService.findlist(dto);
    }

}

7.1.3 Service

接口：

public interface ApUserRealnameService extends IService<ApUserRealname> {
    ResponseResult findlist(AuthDto dto);
}

实现：

@Service
@Transactional
@Slf4j
public class ApUserRealnameServiceImpl extends ServiceImpl<ApRealNamemapper, ApUserRealname> implements ApUserRealnameService {
    @Override
    public ResponseResult findlist(AuthDto dto) {
        if(dto == null) {
            return ResponseResult.errorResult(400, "参数错误");
        }
        // 2 分页查询
        IPage pageCheck=new Page(dto.getPage(),dto.getSize());
        // 3 按照不同需求查询
        LambdaQueryWrapper<ApUserRealname> lambdaQueryWrapper = new LambdaQueryWrapper<>();
        //3.1 状态
        if(dto.getStatus()!=null){
            lambdaQueryWrapper.eq(ApUserRealname::getStatus, dto.getStatus());
        }
        //3.2 排序
        lambdaQueryWrapper.orderByDesc(ApUserRealname::getCreatedTime);
        pageCheck = page(pageCheck, lambdaQueryWrapper);
        //4. 返回结果
        ResponseResult responseResult = new PageResponseResult(dto.getPage(), dto.getSize(), (int) pageCheck.getTotal());
        responseResult.setData(pageCheck.getRecords());
        return responseResult;

    }
}

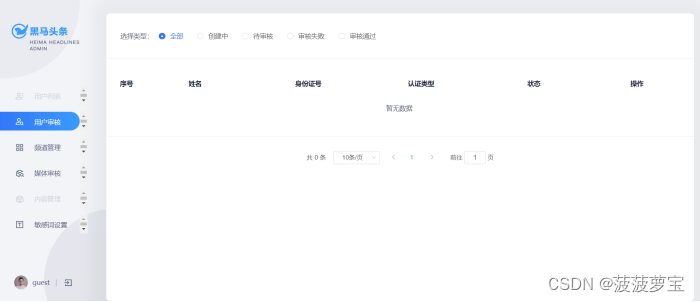

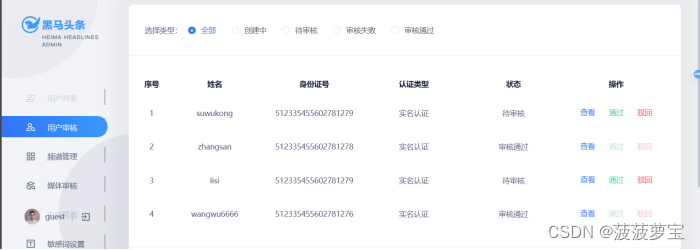

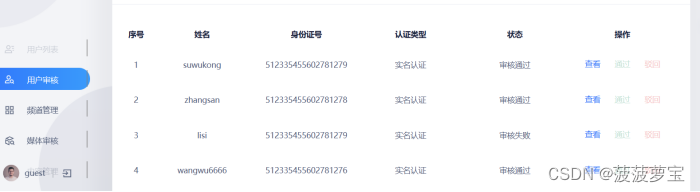

7.1.4 测试

在这里插入图片描述

7.2 审核失败

接口地址:/api/v1/auth/authFail

请求方式:POST

请求参数:

参数名称参数说明in是否必须数据类型schema
dtodtobodytrueAuthDtoAuthDto
  idfalseinteger(int32)
  msgfalsestring
  page当前页trueinteger(int32)
  size每页显示条数trueinteger(int32)
  statusfalseinteger(int32)

7.2.1 Controller

/**
 * 审核失败
 */
@PostMapping("/authFail")
public ResponseResult authFail(@RequestBody AuthDto dto) {
    return apUserRealnameService.authFail(dto);
}

7.2.2 Service

接口：

ResponseResult authFail(AuthDto dto);

实现：

@Override
public ResponseResult authFail(AuthDto dto) {
    if(dto==null || dto.getId()==null){
        return ResponseResult.errorResult(400,"参数错误");
    }
    ApUserRealname apUserRealname = new ApUserRealname();
    BeanUtils.copyProperties(dto, apUserRealname);
    apUserRealname.setStatus((short) 2);
    if(StringUtils.isBlank(dto.getMsg())){
        apUserRealname.setReason("审核失败");
    }else{
        apUserRealname.setReason(dto.getMsg());
    }
    apUserRealname.setUpdatedTime(new Date());
    updateById(apUserRealname);
    return ResponseResult.okResult(AppHttpCodeEnum.SUCCESS);
}

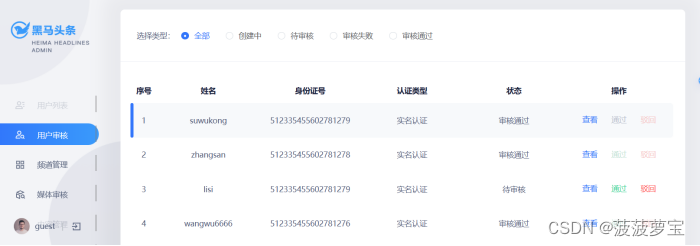

7.2.3 测试

3被驳回，驳回理由，黑马探花黑马烧烤

在这里插入图片描述

在这里插入图片描述

7.3 审核成功

接口地址:/api/v1/auth/authPass

请求方式:POST

请求参数:

参数名称参数说明in是否必须数据类型schema
dtodtobodytrueAuthDtoAuthDto
  idfalseinteger(int32)
  msgfalsestring
  page当前页trueinteger(int32)
  size每页显示条数trueinteger(int32)
  statusfalseinteger(int32)

7.3.1 Controller

在heima-leadnews-user中创建com.heima.user.controller.v1.ApUserVerifyController

/**
 * 审核通过
 */
@PostMapping("/authPass")
public ResponseResult authPass(@RequestBody AuthDto dto) {
    return apUserRealnameService.authPass(dto);
}

7.3.2 Service

接口：

ResponseResult authPass(AuthDto dto);

实现：

@Override
public ResponseResult authPass(AuthDto dto) {
    if(dto==null || dto.getId()==null){
        return ResponseResult.errorResult(400,"参数错误");
    }
    ApUserRealname apUserRealname = new ApUserRealname();
    BeanUtils.copyProperties(dto, apUserRealname);
    apUserRealname.setStatus((short) 9);
    apUserRealname.setUpdatedTime(new Date());
    updateById(apUserRealname);
    return ResponseResult.okResult(AppHttpCodeEnum.SUCCESS);
}

7.3.3 测试

1通过

在这里插入图片描述

8 自媒体文章人工审核

发送的请求url为http://localhost:8803/service_6001/wemedia/api/v1/news/list_vo

8.1 查询文章列表

接口地址:/api/v1/news/list_vo

请求方式:POST

请求参数:

参数名称参数说明in是否必须数据类型schema
dtodtobodytrueNewsAuthDtoNewsAuthDto
  idfalseinteger(int32)
  msgfalsestring
  page当前页trueinteger(int32)
  size每页显示条数trueinteger(int32)
  statusfalseinteger(int32)
  titlefalsestring

8.1.1 实体类NewsAuthDto

在heima-leadnews-model中创建com.heima.model.admin.dtos.NewsAuthDto实体类

@Data
public class NewsAuthDto {
    private Integer id;
    private String msg;
    private Integer page;
    private Integer size;
    private Integer status;
    private String title;
}

8.1.2 Controller

为com.heima.wemedia.controller.v1.WmNewsController添加方法

@PostMapping("/list_vo")
public ResponseResult listVo(@RequestBody NewsAuthDto dto){
    return wmNewsService.listVo(dto);
}

8.1.3 Service

接口：

ResponseResult listVo(NewsAuthDto dto);

实现：

@Override
public ResponseResult listVo(NewsAuthDto dto) {
    if(dto == null){
        return ResponseResult.errorResult(AppHttpCodeEnum.PARAM_INVALID);
    }
    // 2 分页查询
    IPage pageCheck=new Page(dto.getPage(),dto.getSize());
    // 3 按照不同需求查询
    LambdaQueryWrapper<WmNews> lambdaQueryWrapper = new LambdaQueryWrapper<>();
    //3.1 状态
    if(dto.getStatus()!=null){
        lambdaQueryWrapper.eq(WmNews::getStatus, dto.getStatus());
    }
    //3.2 排序
    lambdaQueryWrapper.orderByDesc(WmNews::getCreatedTime);
    pageCheck = page(pageCheck, lambdaQueryWrapper);
    //4. 返回结果
    ResponseResult responseResult = new PageResponseResult(dto.getPage(), dto.getSize(), (int) pageCheck.getTotal());
    responseResult.setData(pageCheck.getRecords());
    return responseResult;
}

8.2 查询文章详情

接口地址:/api/v1/news/one_vo/{id}

请求方式:GET

请求参数:

参数名称参数说明in是否必须数据类型schema
ididpathtrueinteger(int32)

8.2.1 Controller

为com.heima.wemedia.controller.v1.WmNewsController添加方法

 @GetMapping("/one/{id}")
 public ResponseResult findWmNewsById(@PathVariable("id") Integer id){
     return wmNewsService.findWmNewsById(id);

8.2.2 Service

接口：

    @Override
    public ResponseResult findWmNewsById(Integer id) {
        // 1.参数检查
        if(id == null){
            return ResponseResult.errorResult(AppHttpCodeEnum.PARAM_INVALID,"文章id不能为空");
        }
        // 2.查询文章
        WmNews wmNews = getById(id);
        if(wmNews == null){
            return ResponseResult.errorResult(AppHttpCodeEnum.DATA_NOT_EXIST,"文章不存在");
        }
        // 3.返回结果
        return ResponseResult.okResult(wmNews);
    }

8.3 审核失败

接口地址:/api/v1/news/auth_fail

请求方式:POST

请求参数:

参数名称参数说明in是否必须数据类型schema
dtodtobodytrueNewsAuthDtoNewsAuthDto
  idfalseinteger(int32)
  msgfalsestring
  page当前页trueinteger(int32)
  size每页显示条数trueinteger(int32)
  statusfalseinteger(int32)
  titlefalsestring

8.3.1 Controller

为com.heima.wemedia.controller.v1.WmNewsController添加方法

@PostMapping("/auth_fail")
public ResponseResult authFail(@RequestBody NewsAuthDto dto){
    return wmNewsService.authFailNews(dto);
}

8.3.2 Service

接口：

ResponseResult authFailNews(NewsAuthDto dto);

实现：

@Override
public ResponseResult authFailNews(NewsAuthDto dto) {
    if(dto==null || dto.getId()==null){
        return ResponseResult.errorResult(AppHttpCodeEnum.PARAM_INVALID);
    }
    WmNews wmNews = getById(dto.getId());
    if(wmNews == null){
        return ResponseResult.errorResult(AppHttpCodeEnum.DATA_NOT_EXIST,"文章不存在");
    }
    wmNews.setStatus(WmNews.Status.FAIL.getCode());
    wmNews.setReason(dto.getMsg());
    updateById(wmNews);
    return ResponseResult.okResult(AppHttpCodeEnum.SUCCESS);
}

8.4 审核成功

接口地址:/api/v1/news/auth_pass

请求方式:POST

请求参数:

参数名称参数说明in是否必须数据类型schema
dtodtobodytrueNewsAuthDtoNewsAuthDto
  idfalseinteger(int32)
  msgfalsestring
  page当前页trueinteger(int32)
  size每页显示条数trueinteger(int32)
  statusfalseinteger(int32)
  titlefalsestring

8.4.1 Controller

为com.heima.wemedia.controller.v1.WmNewsController添加方法

@PostMapping("/auth_pass")
public ResponseResult authPass(@RequestBody NewsAuthDto dto){
    return wmNewsService.authPassNews(dto);
}

8.4.2 Service

接口：

ResponseResult authPassNews(NewsAuthDto dto);

实现：

@Autowired
private WmChannelMapper wmChannelMapper;
@Autowired
private WmUserMapper wmUserMapper;
@Autowired
private RabbitTemplate rabbitTemplate;
@Override
public ResponseResult authPassNews(NewsAuthDto dto) {
    if(dto==null || dto.getId()==null){
        return ResponseResult.errorResult(AppHttpCodeEnum.PARAM_INVALID);
    }
    WmNews wmNews = getById(dto.getId());
    if(wmNews == null){
        return ResponseResult.errorResult(AppHttpCodeEnum.DATA_NOT_EXIST,"文章不存在");
    }
    if(wmNews.getStatus().equals(WmNews.Status.PUBLISHED.getCode())){
        return ResponseResult.errorResult(AppHttpCodeEnum.PARAM_INVALID,"无需审核");
    }
    wmNews.setStatus(WmNews.Status.ADMIN_SUCCESS.getCode());
    wmNews.setReason(dto.getMsg());
    //人工审核成功保存app端的相关文章数据
    ArticleDto articleDto=new ArticleDto();
    BeanUtils.copyProperties(wmNews,articleDto);
    //布局
    articleDto.setLayout(wmNews.getType());
    //频道
    articleDto.setChannelId(wmNews.getChannelId());
    //频道名称
    WmChannel wmChannel = wmChannelMapper.selectById(wmNews.getChannelId());
    if(wmChannel!=null){
        articleDto.setChannelName(wmChannel.getName());
    }
    //作者
    articleDto.setAuthorId(Long.valueOf(wmNews.getUserId()));
    //作者名称
    WmUser wmUser= wmUserMapper.selectById(wmNews.getUserId());
    if(wmUser!=null){
        articleDto.setAuthorName(wmUser.getName());
    }
    //设置文章id
    if(wmNews.getArticleId()!=null){
        articleDto.setId(wmNews.getArticleId());
    }
    articleDto.setCreatedTime(new Date());

    //2.rabbitmq异步处理
    Map<String,Object> map=new HashMap<>();
    map.put("dto",articleDto);
    map.put("wmNewsId",dto.getId());
    rabbitTemplate.convertAndSend("article.queue", map);
    return ResponseResult.okResult(AppHttpCodeEnum.SUCCESS);
}

8.4.3 修改自动审核逻辑模拟人工审核

创建完自媒体文章，放入task队列等待审核。修改com.heima.wemedia.service.impl.WmNewAutoScanServiceImpl#autoScanMediaNews的逻辑模拟人工审核。

//模拟人工审核
wmNews.setStatus((short) 3);
if(wmNews.getStatus().equals(WmNews.Status.ADMIN_AUTH.getCode())){
    wmNews.setReason("需要人工审核");
    wmNewsMapper.updateById(wmNews);
}

这时候该条wmNews就无法审核上架，必须前端进行审核通过点击后才行。前台点击后调用authPassNews人工审核成功发送异步调用到mq进行保存。

8.5 综合测试

启动mongodb,es,kafak,zookeeper,redis,mq,minio,nacos

启动所有网关及微服务

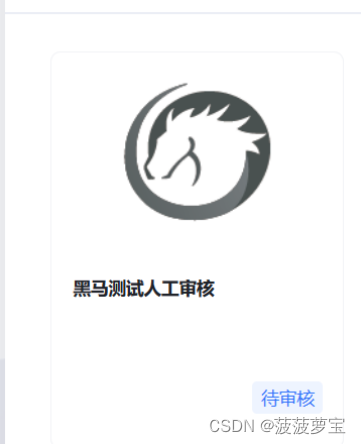

先在自媒体端添加一篇文章

在这里插入图片描述

因为8.4.3设置状态为人工审核，因此没进行自动审核。

在这里插入图片描述

查看数据库

在这里插入图片描述

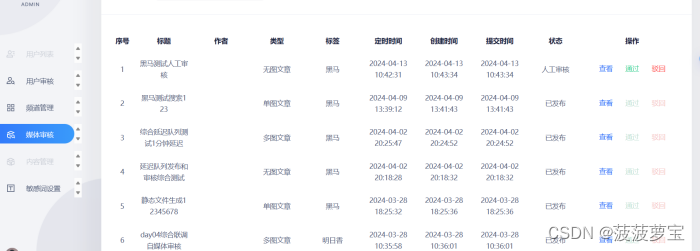

打开管理员网站

在这里插入图片描述

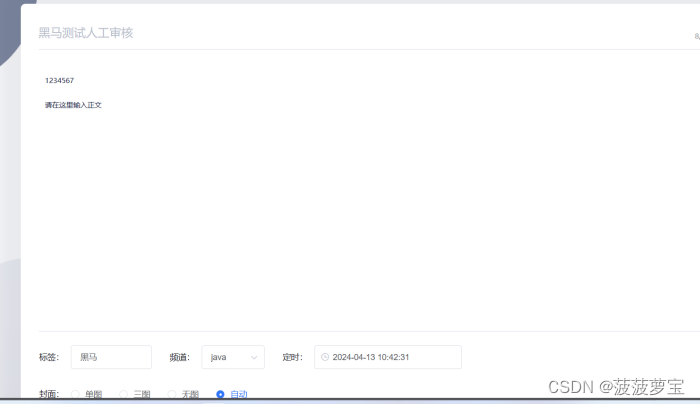

查看文章详情

在这里插入图片描述

驳回就写个理由，直接驳回就好。没什么测试的。

通过则需要加入mq通知文章微服务进行添加。需要测试。

在这里插入图片描述

显示已发布。

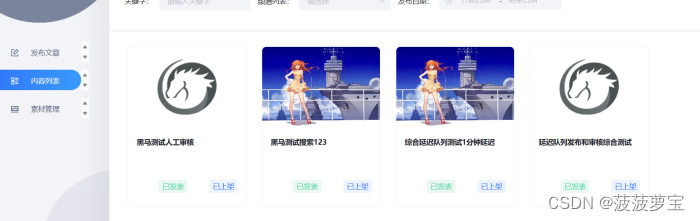

在这里插入图片描述

自媒体端已显示成功。

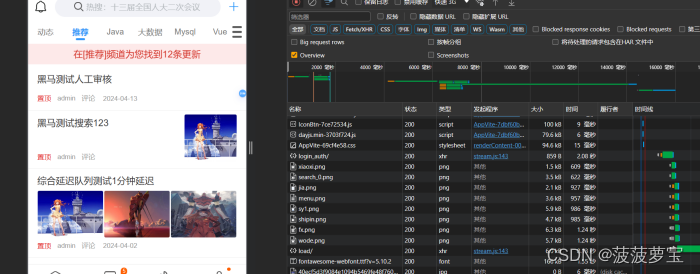

查看用户端。

在这里插入图片描述

用户端也有显示。说明添加app端文章成功。

SpringCloud的新闻资讯项目08 --- 平台管理-需求说明和接口文档
hcz666的博客
08-14 196
SpringCloud的新闻资讯项目08 --- 平台管理-需求说明和接口文档
黑马头条day08实战部分笔记——平台管理登录模块
feigechuanshu111的博客
12-01 2409
Autowired虽然有些磕磕绊绊，但还是实现了管理端的登录功能。个人遇到的问题主要就是网页发送请求的时候，报了gateway502错误，服务端后台完全没打印。找了好久才发现是前端nginx配置文件端口与网关的端口对不上导致的，希望能够帮到有缘人，并自我记录一下。
【VUE】day08黑马头条小项目
最新发布
Blue_Pepsi_Cola的博客
03-29 1074
Vue Router 需要 Vue.use(VueRouter)，但它是在 router.js 里注册的，所以 main.js 里不需要再 Vue.use(router)。目前 Vant 官方提供了 Vue 2 版本、Vue 3 版本和微信小程序版本，并由社区团队维护 React 版本和支付宝小程序版本。里传入 router，Vue 就会自动绑定路由，不需要额外 Vue.use(router)。Vant 组件库等插件需要 Vue.use(Vant)，否则组件无法使用。在 Vue 2 中，不需要显式调用。
开源 免费 java CMS - FreeCMS1.4 敏感词管理
v5browser
06-26 245
下载地址：http://code.google.com/p/freecms/ 敏感词管理 从FreeCMS1.4开始支持 管理敏感词，系统会自动将敏感词替换为指定字符。 系统进行敏感词处理的功能： 信息:标题，内容，摘要。 栏目:名称，描述。 评论:内容。 网上调查:名称，调查说明，调查选项。 1.敏感词管理 ...
头条--黑马头条_day08
xiaorui的博客
04-19 1728
day08_爬虫系统搭建 目标 了解爬虫是什么 了解webmagic及其四大组件 了解爬虫系统中的ip代理 能够导入爬虫系统 知道文档下载和文档解析的思路 1爬虫是什么 网络爬虫（Web crawler)，是一种按照一定的规则，自动地抓取万维网信息的程序或者脚本，它们被广泛用于互联网搜索引擎或其他类似网站，可以自动采集所有其能够访问到的页面内容，以获取或更新这些网站的内容和检索方式。从功能上来...
黑马头条项目练习（day08）
szw2377132528的博客
03-18 1035
黑马头条项目
基于Java得黑马头条项目------day08
zgz102928的博客
11-14 880
day08_爬虫系统搭建 网络爬虫（Web crawler)，是一种按照一定的规则，自动地抓取万维网信息的程序或者脚本，它们被 广泛用于互联网搜索引擎或其他类似网站，可以自动采集所有其能够访问到的页面内容，以获取或更新 这些网站的内容和检索方式。从功能上来讲，爬虫一般分为数据采集，处理，储存三个部分。 传统爬虫从一个或若干初始网页的URL开始，获得初始网页上的URL，在抓取网页的过程中，不断从当 前页面上抽取新的URL放入队列,直到满足系统的一定停止条件。聚焦爬虫的工作流程较为复杂，需要根 据一定的网页分
环境搭建、SpringCloud微服务(注册发现、服务调用、网关)
lijiwei_的博客
01-10 1290
环境搭建、SpringCloud微服务(注册发现、服务调用、网关) 1)课程对比 2)项目概述 外卖：单体架构（单体，用户服务商品服务打jar包、ssm Spring、springmvc、mybatis）无法高可用（挂nginx-war集群） SOA：服务之间拆分模块，项目太大便于开发、解耦，互相之间不影响 服务治理；项目之间互相访问。dubbo比较早的分布式框架，简单的服务治理，调用互相称为生产者消费者。 2.1)能让你收获什么 2.2)项目课程大纲 2.3)项目概述
2021-09-07 黑马移动端头条项目-day08
m0_58017645的博客
09-08 824
目录 文章评论模块-P136 一、展示文件评论列表 1.1准备组件 1.2获取数据并展示 1.3文章评论项 二、评论点赞 三、发布文章评论 3.1准备弹出层 3.2封装组件 3.3请求发布 3.4发布成功处理 四、评论回复 4.1准备回复弹出层 4.2处理点击回复按钮 4.3传递当前点击回复的评论项 4.4展示评论回复列表 4.5解决弹出层中组件内容不更新问题 4.6发布回复 文章评论模块-P136 一、展示文件评论列表 1....
黑马头条第八天实战
Zwwxd666的博客
09-13 1243
wc需求说明里毛都没，自己看前端请求吧谢封装一个只有这俩字段的dto。
黑马头条day08实战
2301_76826879的博客
07-11 1930
黑马头条，day08实战内容，快来看一看吧，一定对你有所帮助哦。
敏感词管理及过滤
12-10
MFC程序，实现对敏感词的管理，包括增删改，以及敏感词的过滤。
黑马头条平台管理实战
weixin_54101103的博客
01-06 1114
黑马头条 08
黑马头条Day08-平台管理
ltt159264的博客
07-24 2050
步骤①：拷贝资料中提供的前端项目到没有中文的目录下步骤②：在leadnews.conf文件夹下新增heima-leadnews-admin.conf配置文件内容如下：根据自己的情况更改root地址步骤③：重启nginx，访问。
开源 java CMS - FreeCMS2.2 敏感词管理
vkqiang的专栏
10-14 2534
项目地址：http://www.freeteam.cn/ 敏感词管理 管理敏感词，系统会自动将敏感词替换为指定字符。 系统进行敏感词处理的功能有： 信息:标题，内容，摘要。 栏目:名称，描述。 评论:内容。 网上调查:名称，调查说明，调查选项。 1. 敏感词管理 从左侧管理菜单点击敏感词管理进入。 2. 添加敏感词
开源 java CMS - FreeCMS2.4 敏感词管理
vkqiang的专栏
10-16 761
原文地址:http://www.javaz.cn/site/javaz/site_study/info/2015/37786.html 项目地址：http://www.freeteam.cn/ 敏感词管理 管理敏感词，系统会自动将敏感词替换为指定字符。 系统进行敏感词处理的功能有： 信息:标题，内容，摘要。 栏目:名称，描述。 评论:内容。
springBoot敏感词管理
qq_44774287的博客
09-26 403
敏感词过滤（切面）
黑马头条数据管理平台项目总结
heliang399的博客
12-05 984
今天主要看了该项目的介绍，这个黑马头条数据管理平台项目主要包括登录、用户的权限判断、文章内容列表的筛选和分页、文章的增删查改还有图片和富文本编辑器这几大部分组成
5、黑马头条-数据管理平台 DAY5
m0_51394252的博客
07-26 597
黑马头条-数据管理平台，是什么样网站，要完成哪些功能？✓ 数据管理网站，登录后对数据进行增删改查数据管理平台，未登录能否管理数据？✓ 不能，数据是公司内部的，需账号登录后管理为什么要按照一定的结构，管理代码文件？✓ 方便以后的查找和扩展if(!token) {/*** 目标2：设置个人信息* 2.1 在 utils/request.js 设置请求拦截器，统一携带 token* 2.2 请求个人信息并设置到页面*/// 2.2 请求个人信息并设置到页面axios({})
74138译码器版图
01-11
### 74138译码器的版图设计与原理 在集成电路设计中，74138是一种常用的二进制编码到十进制解码器（Binary Coded Decimal Decoder），其主要功能是从三个输入信号生成八个可能的输出之一。对于这种类型的器件，在进行物理设计时通常分为两个阶段：首先是创建电路级的设计方案，其次是具体的布局布线。 #### 原理图设计 针对74138译码器而言，其内部结构由多个逻辑门组成，这些逻辑门共同实现了从三位二进制数转换成八位独热码的功能。具体来说，当给定一组特定的高电平/低电平组合作为输入时，只有一个对应的输出端会被激活至高电平状态，其余七个输出则保持为低电平[^1]。 ```plaintext +-----+ | | | A2 A1 |-----> Y0-Y7 (Outputs) | \ / | | X | | / \ | | B2 B1 | | | +-------------------+ ``` 此简化示意图为74138的核心部分展示了如何通过多层AND/OR/NOR等基本单元来构建完整的解码机制。实际应用中还需要考虑使能控制线路等因素以确保正常工作性能。 #### 版图设计注意事项 为了保证最终产品能够稳定可靠地运行，在完成上述电气连接关系定义之后还需进一步规划芯片表面的空间分配以及金属连线路径安排等问题： - **层次划分**：遵循标准CMOS工艺流程下的双极型晶体管、MOSFETs及其互联网络应当按照一定顺序依次放置于硅片之上； - **规则遵从性检查(DRC)** ：利用专用软件工具自动检测是否存在违反最小间距限制或其他制造约束条件的情况发生； - **寄生参数提取(PEx)** : 对成品模型进行全面分析从而获取精确反映真实世界的电阻、电容特性数据用于后续验证环节； 值得注意的是，在某些高级别的EDA环境中确实存在自动化辅助手段可以帮助加速这一过程并减少人为失误风险，比如编写测试脚本来自动生成大量案例供开发者快速迭代优化设计方案[^2]。 然而需要注意的一点是在像ModelSim这样的模拟平台上仅支持基于硬件描述语言(HDL)的形式化表述而不接受图形化的网表文件(.bdf)，所以在尝试集成外部组件之前务必先将其转化为兼容的目标格式再做下一步操作以免引起不必要的麻烦[^3]。
评论 17
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包

打赏作者

bblb

你的鼓励将是我创作的最大动力

¥1 ¥2 ¥4 ¥6 ¥10 ¥20
扫码支付：¥1
获取中
扫码支付

您的余额不足，请更换扫码支付或充值

打赏作者

实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
