maxwell 激励设置报错

报错   Illegal external terminal 'current1': An external terminal must border the edge of the problem region and coincides with the surface of a 3D object
非法外部终端'current':外部终端必须与问题区域的边缘相邻，并与3D对象的表面重合

解决办法：

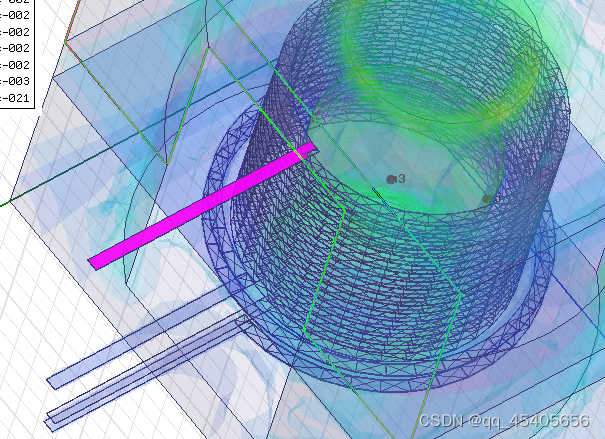

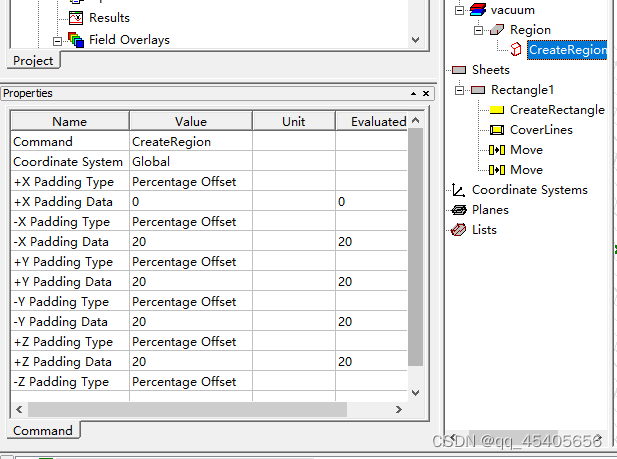

由于线圈都绕在磁芯内了，因此需要将非闭合线圈的端口引出来。然后将引出的一侧的region 扩展比例设置为0，就能使电流从边界流入流出。

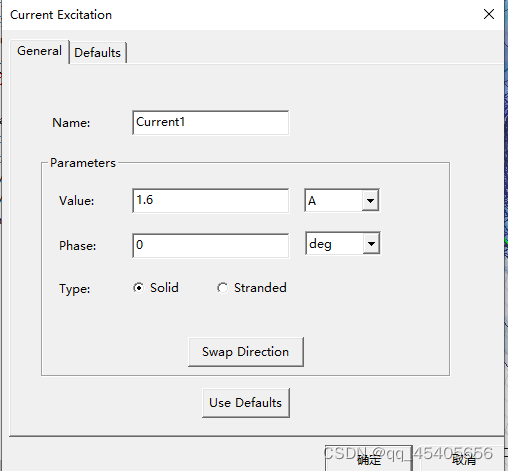

（按F 可以选择引出的导体的一个面，然后在这个面上加激励。线圈一进一出，电流激励方向等大反向（swap direction））。



 希望能对你有帮助
