关于用LM2596做的DC-DC数控电源

DC-DC数控电源

题目要求：

选型

1.我首先想到的就是线性可调的芯片LM317，考虑到效率问题，线性损耗太大，否定了这个方案
2.后来请教过老师，给出的方案，MP1591,MP1584,LM2576,LM2596
不管是第一个方案还是方案二，在题目要求1和2上都可以满足，但经过理论分析，3和4要求不一定可以满足，所以，最终选定方案LM2596.

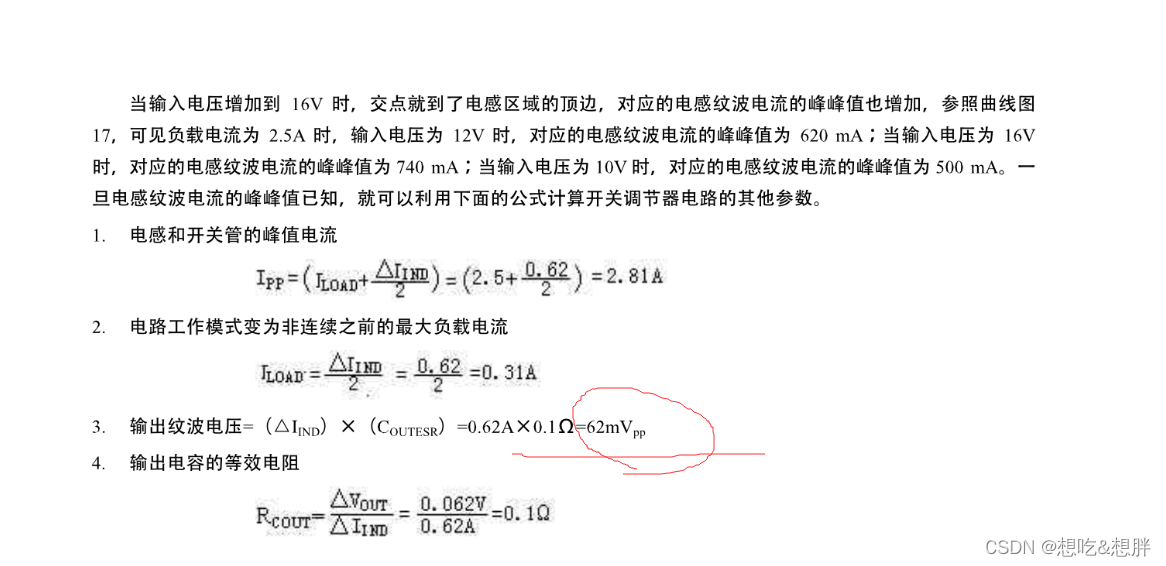

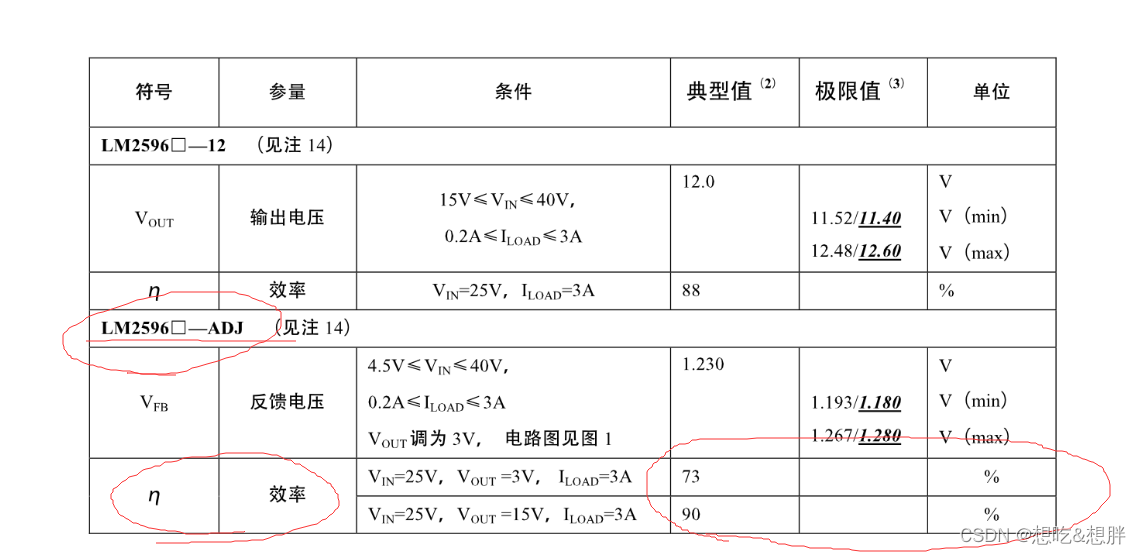

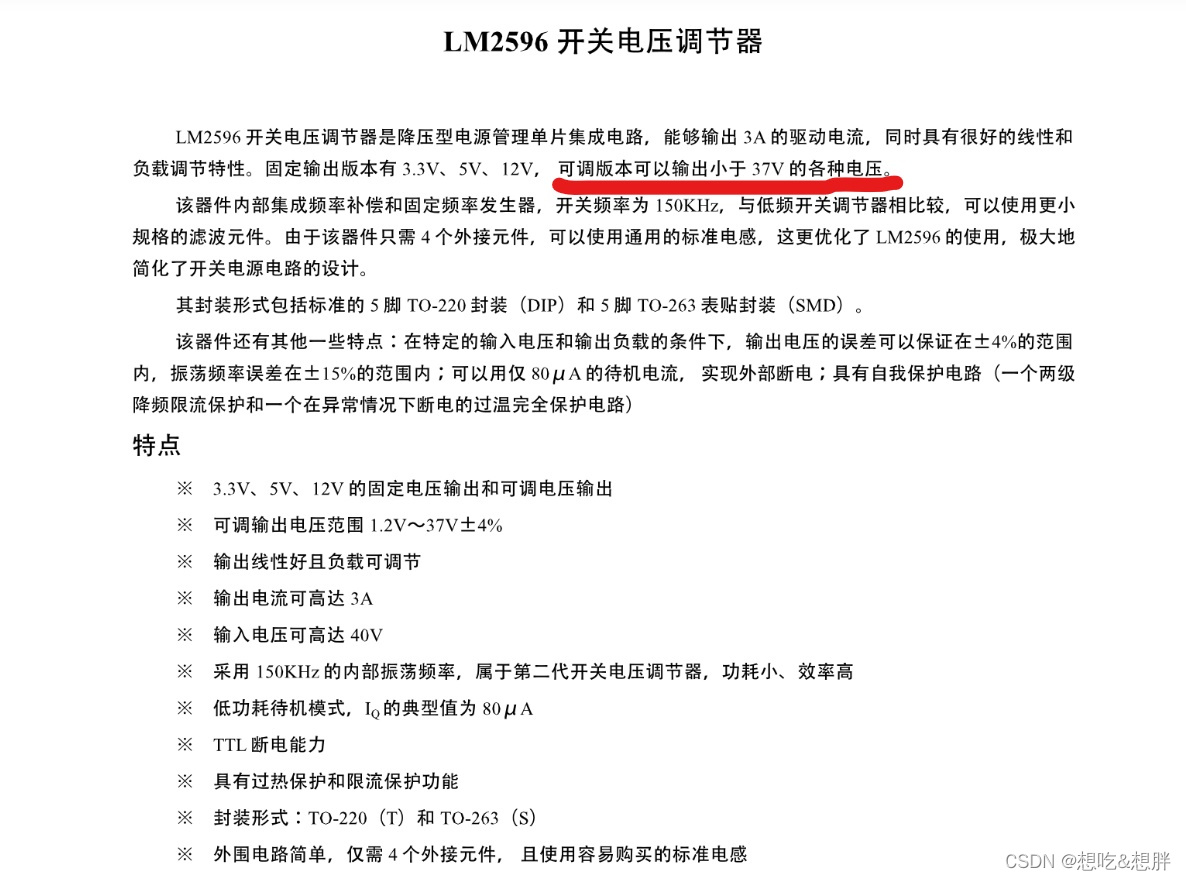

这几张图中标注的参数，就是我决定使用这款LM2596的原因。
基本上符合题目要求1、3、4，而要求2可以通过单片机程序修改得到，最大1A电流可以计算电阻求得。
**参数来源LM2596的技术手册。**如果有不理解的，可以多看看技术手册里的数据，里面基本都有，善于用百度等搜索引擎。

电路图

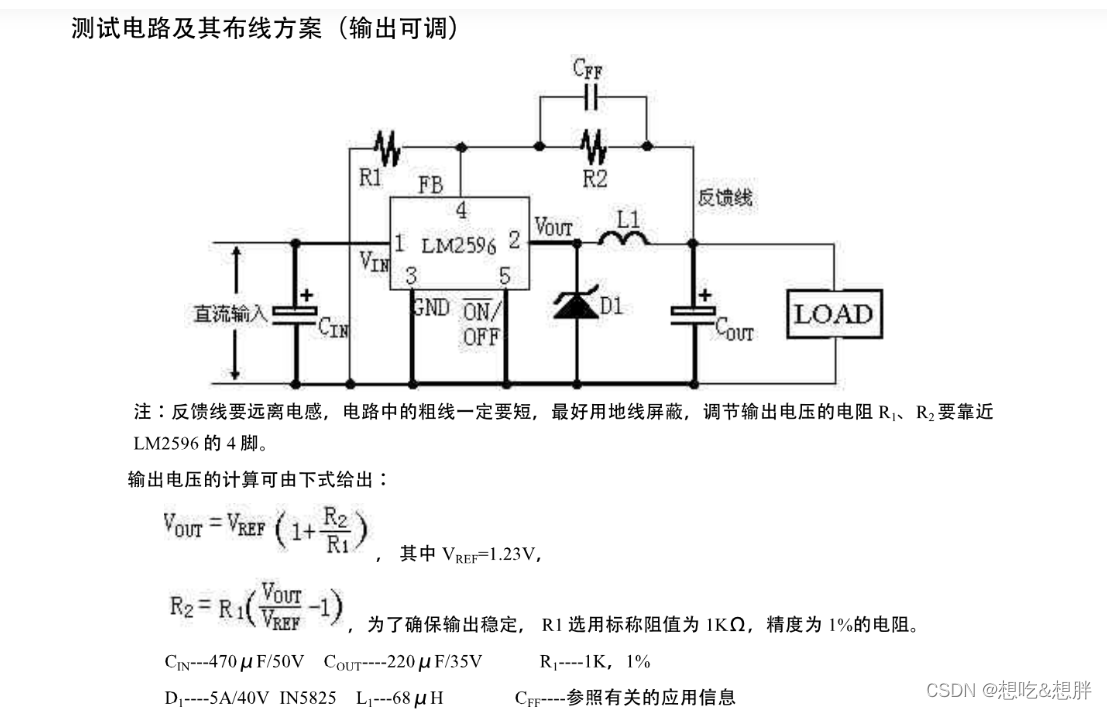

参考电路图

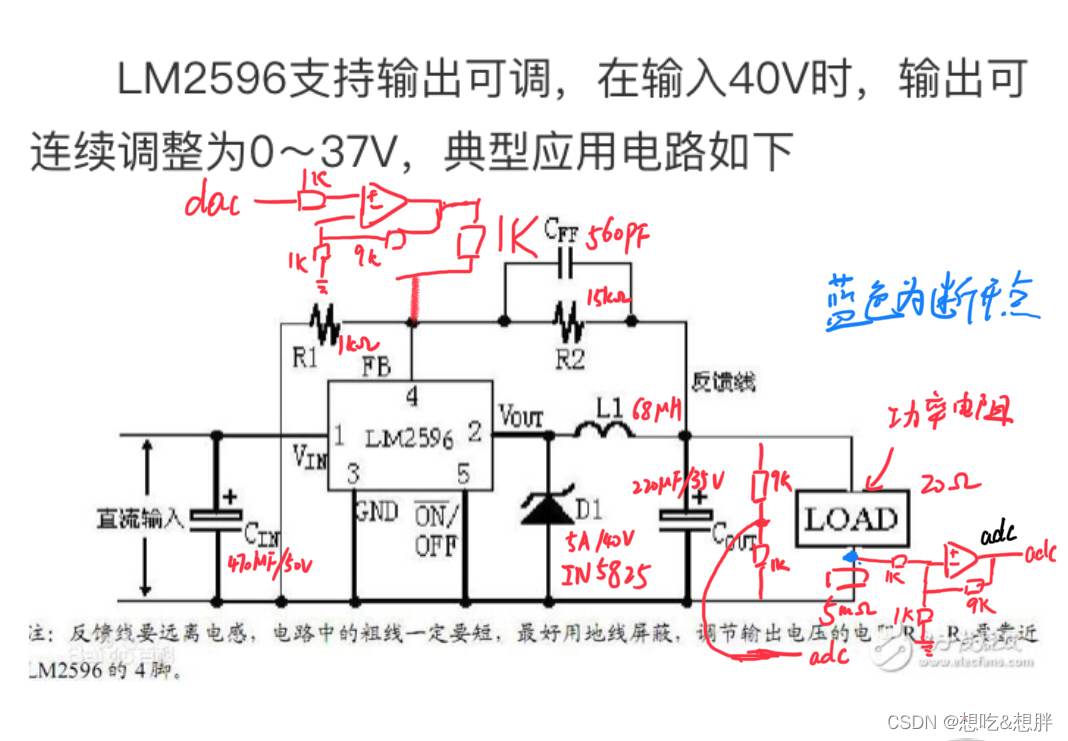

实际使用电路图

其中的元器件参数来源技术手册。
可以看到，这个电路，我一共添加了三处的修改。
1.输入电压调节部分：最上面的单片机dac输入通过运算放大器放大十倍接入反馈端4.
这里通过单片机输入不同的dac值，引起反馈端4的电压变化，从而引起输出端电压的变化，达到可调电压的目的。
2.输出电压采集部分：Cout旁边的分压电路，一个1k和9k电阻的串联，中间引出连接到单片机的adc采样电压值
注意，我这里采用分压电路原因，是因为我用的是stm32，所以adc口只能接受0~3.7v的电压值，假设这里输出电压达到二十几伏，不做分压的话，会烧毁单片机，而这里分掉的电压，在单片机的程序里补偿x10回来就行了。
3.电流采集部分：串联一个足够小的采样电阻上去（m欧级别）（因为足够小，所以不会影响这条电路上的电流大小），再利用负载和采样电阻之间的节点引出，利用运算放大器放大，单片机adc采集。
注意，这里的adc采集后需要在单片机程序里计算还原准确的电流值。具体公式根据你选用的采样电阻和放大倍数计算。
这里还有一处需要注意，就是这里的负载。我做测试用的电阻，一开始我用的普通电阻，结果理论电流1A就烧了，这条电路测不出电流（原来电阻没冒烟还不知道烧了），我还纳闷，后来我才知道，原来是功率的问题，普通电阻能承载的功率是有限的，超出承受的功率值就会烧，后来我换了功率电阻做测试，就可以了。

程序部分

这里我用的是stm32f103系列，程序部分倒是没什么好说的。找例程改改，我用的是正点原子的，我不生产程序，我只是程序的搬运工。
需要的功能：按键检测、一个dac、两个adc、显示屏这些。
把这三四个例程合在一起就可以了。
唯一麻烦的就是计算公式需要根据自己的电路进行设计，一定要分清放大缩小后还原回具体的值。电压分辨率需要自己去计算，让它恰好为0.1。这些都是可以通过单片机补偿的。

实验结果和提醒事项

最终的实验结果，是做到了2~22v可调，电流满足规定范围，但是调节不是线性的，根据测试结果，电压是曲线型的增长或减小，如果需要达到线性的效果，还需要通过电路计算出一个公式，单片机去补偿最终达到线性的现象。这个具体的可以看看数据手册，里面还有很多的公式帮助完善这个电路。
这个电路还有一个奇怪的现象，就是带载运行后，输出的电压会掉一点，这个原因还没找到。（当时因为期末和各种考试，这个电路做到及格的水平就提交了，算是一个半成品，希望后面有机会完善。但是从数据手册看，这个方向是完全正确的，掉电压的原因可能是焊接的问题，毕竟当时用的是洞洞板，这里提醒大家，最好画pcb，可以减少错误的发生）。

以上材料的来源均来自LM2596数据手册。
由于本人的水平有限，如果其中有什么错误的，请在评论区留下指正。相互学习。
