柏拉图构成
1.它由一个横坐标、两个纵坐标、几个按高低顺序排列的矩形(柱形图)和一条累计百分比折线组成。
2.纵坐标左侧表示要因的次数或频率(通常是按递减顺序排列),右侧则表示累计百分比。
3.横坐标表示造成事件的原因或结果。

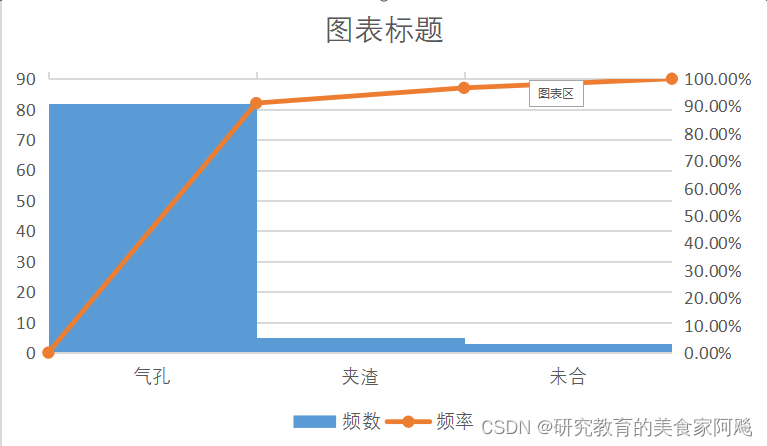

柏拉图(排列图或帕累托图),如下所示:
二八原则
柏拉图充分反映了“二八原则”,即大约20%的原因往往导致80%的问题发生。
这意味着,通过柏拉图,可以迅速识别出造成大多数问题的少数关键因素。
制作步骤(提供示例进行参考)
准备数据
将各比例进行计算,得到如下数据:

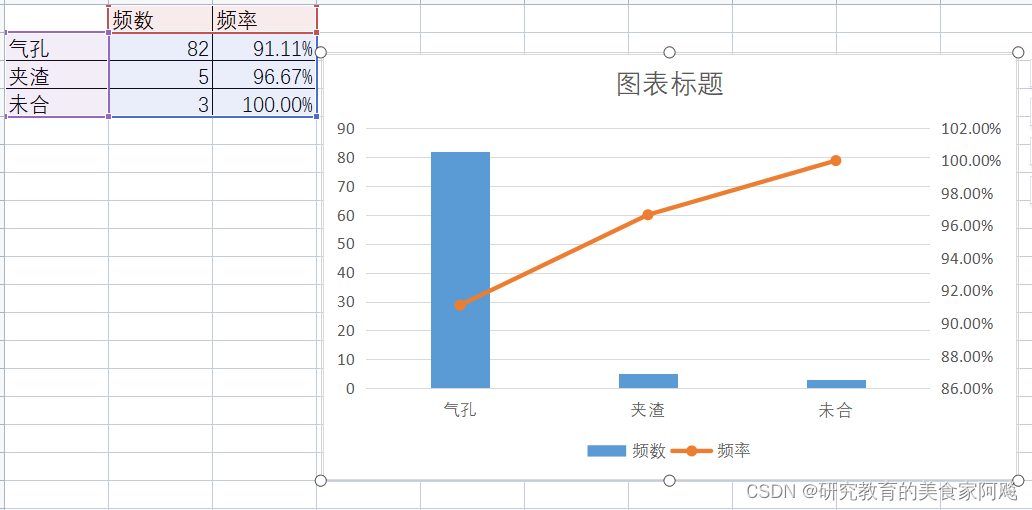

选择数据,插入组合图

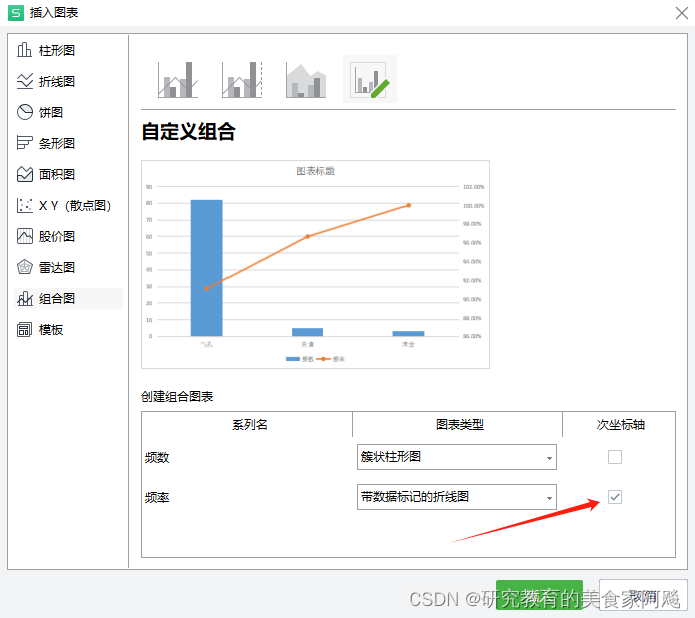

插入——全部图表——组合图——将‘频率’勾选(次坐标轴)——点击插入

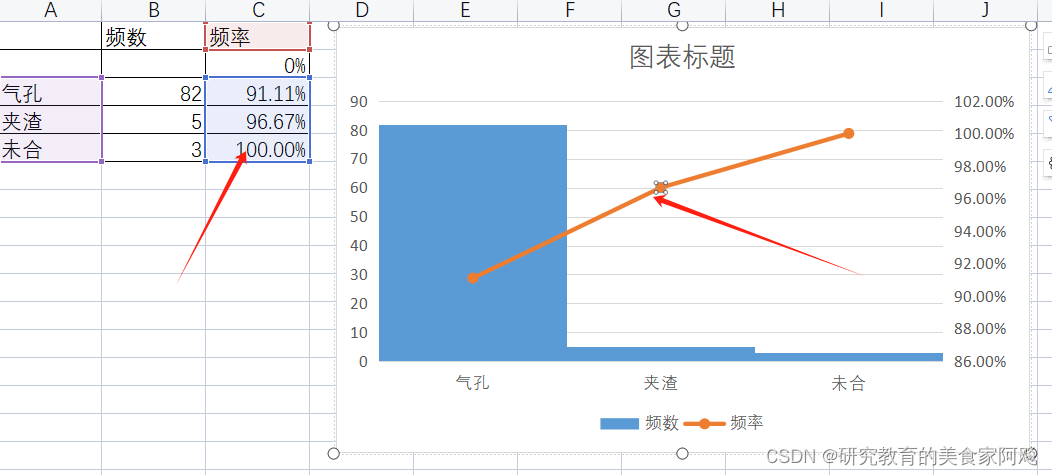

这时发现,频数列宽度不够、频率数据拐点未与频数重合,接下来我们依次解决。
调整频数间隙宽度

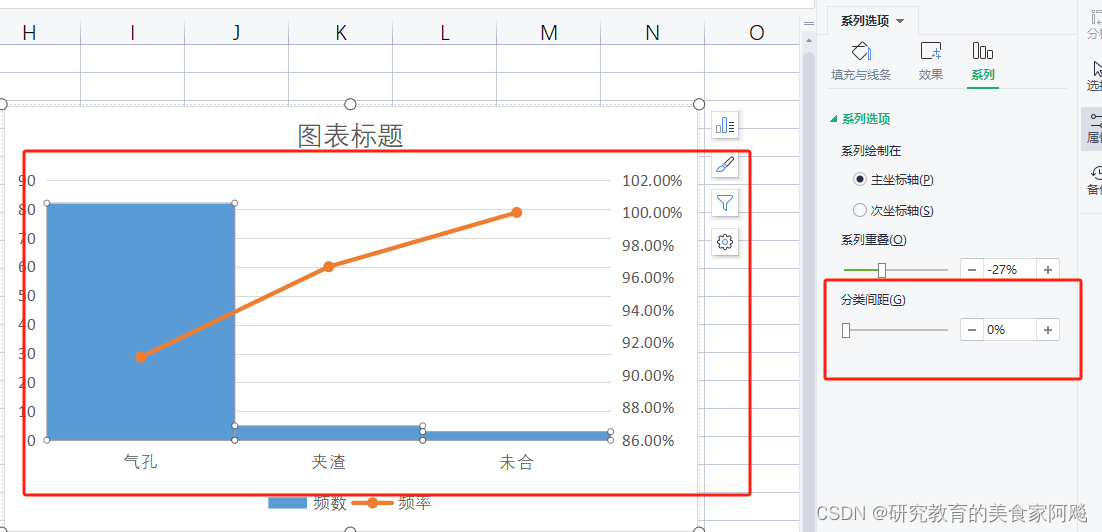

选择坐标轴——属性面板——系列——分类间距调整
点击柱形图,按下Ctrl+1调出设置窗口,调整间距为0,这样就会显示为柱形图的最大宽度
调整折线图
添加一行数据——选择折线图数据——添加次要坐标轴

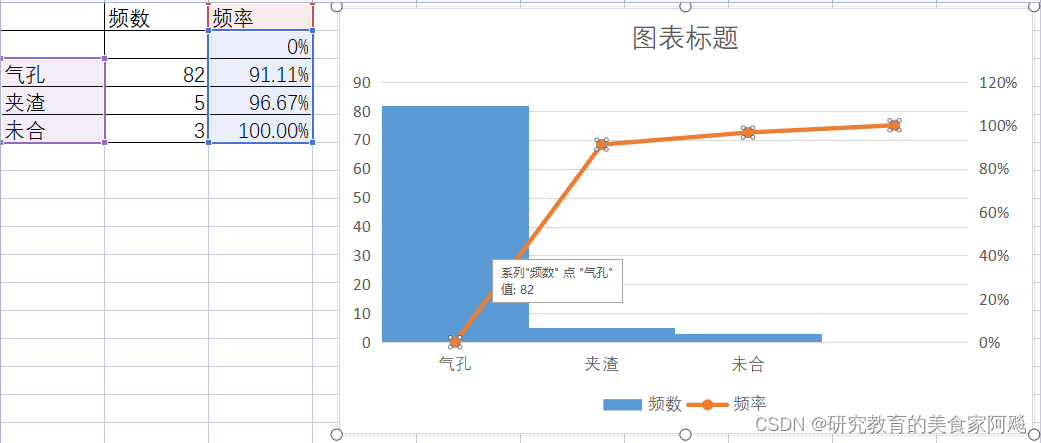

1.在第一行添加一行数据(频率起点为0)
2.选择折线图,数据表中引用数据部分被标色。此时只需要将折线图引用数据区域进行更改即可。

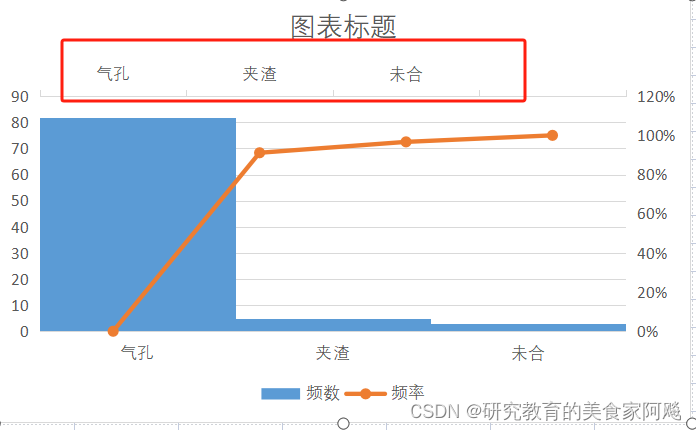

3.点击图表工具——添加元素——添加次要横向坐标轴,此时最上方出现坐标轴

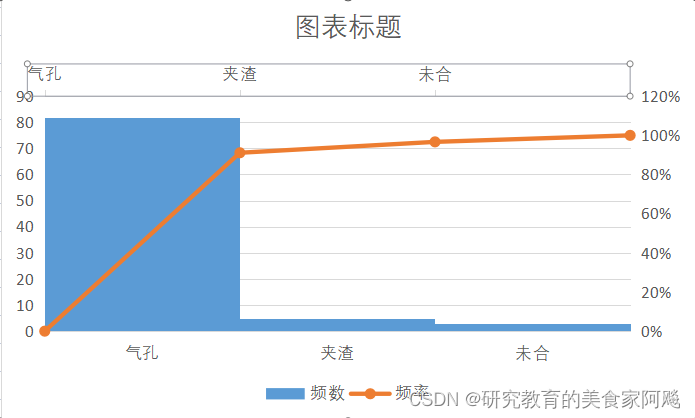

4.调整坐标轴位置为在刻度线上
此时仅仅存在一点瑕疵,即拐点与频数列未进行对齐,只需将坐标轴最大值进行调整即可

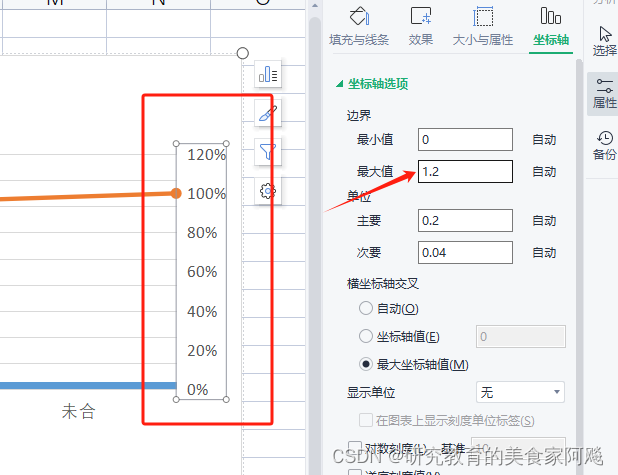

调整次要纵坐标坐标轴最大值为1

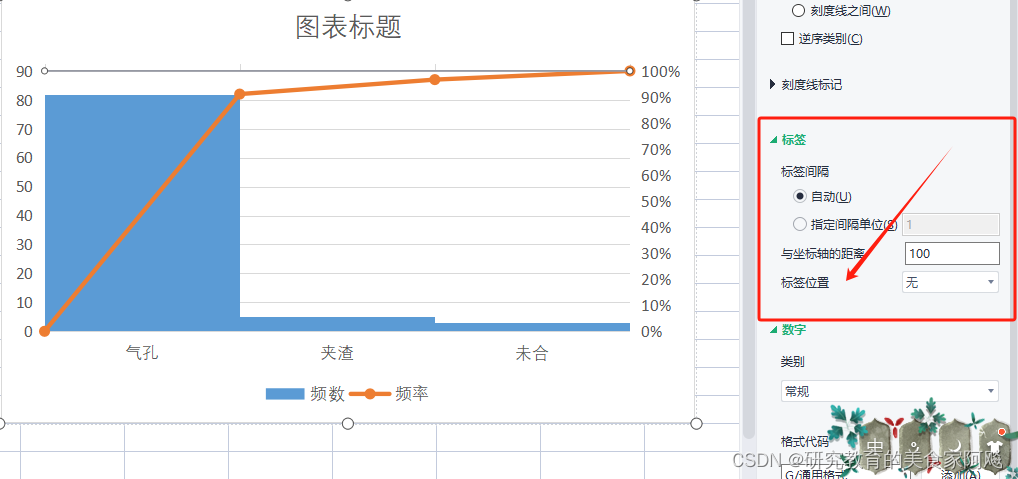

次要横向坐标轴进行隐藏
坐标轴——标签——标签位置选择“无”
