总线与主板

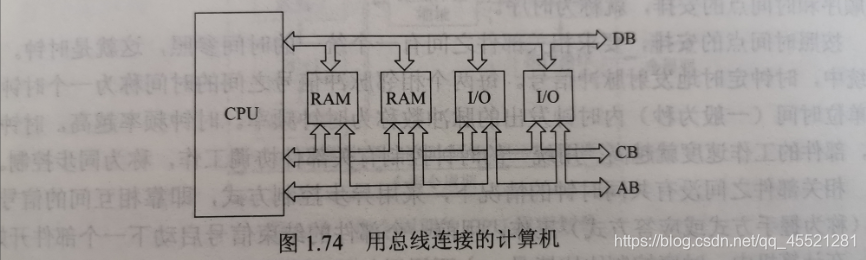

总线（Bus）是供多个部件分时共享的公共信息传输线路，一个系统的总线结构决定了该计算机的数据通路及系统结构。

在微型计算机中，总线以及所连接的部件都安放在主板上。计算机在运行中对于系统的部件和外部设备的控制都通过主板实现，主板的组成与布局也影响着系统的运行速度、稳定性和可扩展性。

采用总线结构的优点：

• 各部件可通过总线交换信息，相互间不必单独连线，减少了传输线的数量，提高了系统的可靠性。
• 在计算机系统需要扩展时，只要把要扩展的部件接在总线上，提高了微机的可扩展性。（声卡，网卡等）

总线

总线及其规范

总线用来作为在计算机各种功能部件之间传送信息的公共通信干线。共享、分时和规范是总线的3个基本特点。共享是指多个部件连接在同一组总线上，各部件之间相互交换的信息都可以通过这组总线传送。分时是指同一时刻总线只能在一对部件之间传送信息。

规范包括以下几种规范：

机械规范

机械规范又称物理规范，指总线在机械上的连接方式，如插头与底座所使用的标准，包括接插件尺寸、形状、引脚根数及排列顺序等，以便能正确无误的连接。

电气规范

电气规范指总线的每根线上信号的传递方向及有效电平范围、动态转换时间、负载能力等。一般规定送入CPU的信号称为输入信号（IN），从CPU发出的信号称为输出信号（OUT）。例如，地址总线是输出线，数据总线是双向传送，这两类信号线都是高电平有效；控制总线一般是单向的，有输出的也有输入的，有高电平有效也有低电平有效。

功能规范

按功能可分为地址总线、数据总线和控制总线。

时间规范

时间规范又称为逻辑规范，指在总线操作过程中每一根信号线上信号什么时候有效，通过这种信号有效的时序关系约定，确保了指总线操作的正确进行。

总线类型

1. 按照总线传递的信号性质分类

（1）地址总线，用来传递地址信息

（2）数据总线，用来传递数据信息

（3）控制总线，用来传递控制信息

2.按照总线所处的位置分类

可分为机内总线和机外总线。

机内总线分为片内总线和片外总线。片内总线指CPU芯片内部用于在寄存器、ALU以及控制部件之间传输信号的总线；片外总线指CPU芯片外，用于CPU、内存以及I/O设备的总线。

机外总线指与外围设备接口的总线，实际上是一种外设接口标准。

3. 按照总线在系统中的连接的主要部件分类

（1）储存总线：连接存储器。

（2）DMA总线：连接DMA控制器。

（3）系统总线：连接I/O通道总线和各扩展槽。

（4）I/O（设备）总线：连接外部设备控制芯片。

（5）局部总线：通常是一种实现高速数据传输的高性能总线，用来在高度集成的外设控制器件、扩展槽和处理器/存储器系统之间提供一种内部联结机制。

4. 按照总线传输的数据单位分类

分为串行总线和并行总线。下图为两者示意图

（1）串行总线按位进行传输，每次传输一个位的数据。串行总线按照所传输的数据的方向性，又可分为3种：单工、双工和半双工。

① 单工传输只支持数据在一个方向上传输，除控制信号和电源之外，一般只用一根数据线就足够了。

② 半双工数据传输允许数据在两个方向上传输，但两个方向的传输不能同时进行，故除控制信号和电源之外，一般也只用一根数据线就足够了。

③ 双工数据传输允许数据同时在两个方向上传输。

（2）并行数据每次传输多位数据，通常有8b、16b、32b和64b等几种。

5. 按照 发送端 与 接收端 有无共同的时钟分类

分为同步总线（有）和异步总线（无）。

6. 按照系统中使用的总线数量分类

大多数总线都是以相同的方式构成的，其不同之处仅仅在于总线中数据线和地址线的数目，以及控制线的多少及功能。按照系统中所使用的总线的条数可分为单总线结构、双总线结构和对总线结构。

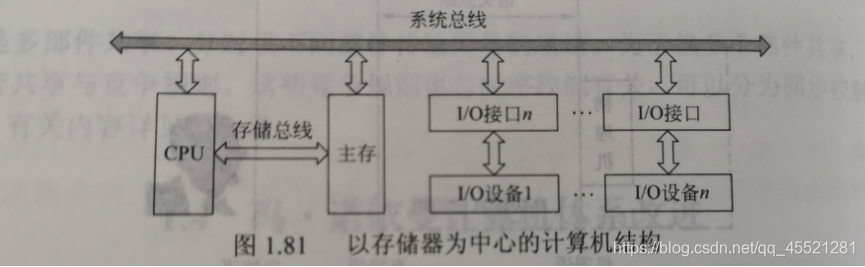

（1）单总线结构使用一组单一的系统总线来连接CPU、主存和I/O设备。或者说，所有的模块都挂在同一组总线上。因为所有的信息都在一组系统总线上传输，故信息传输的吞吐量收到限制。

（2）双总线结构保持了但走线结构简单易扩充的优点，又在CPU和主存之间有一组专门的高速局部总线，使CPU可与主存迅速交换信息，这样缓解了系统总线和CPU的压力，提高了系统的效率。

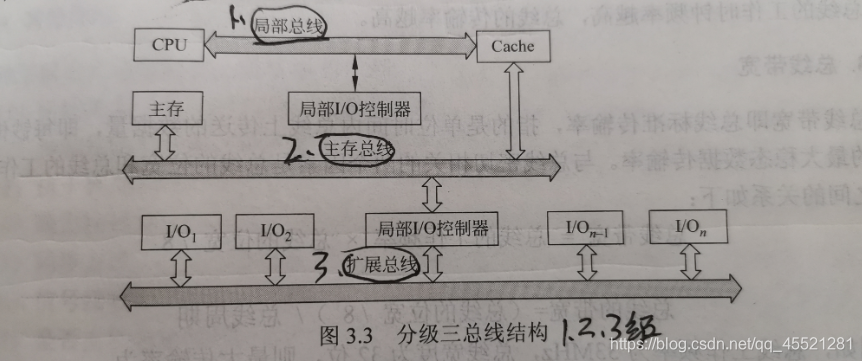

（3）三总线结构

这种三级总线结构常用于I/O设备性能相差不大的情况。在高速的视频设备、网络、硬盘等大量涌现的情况下，将他们与低速设备（如打印机、低速串口设备）接在同一条总线上，非常影响系统的效率。进一步改进是为这些高速设备设立一条单独的高速总线。

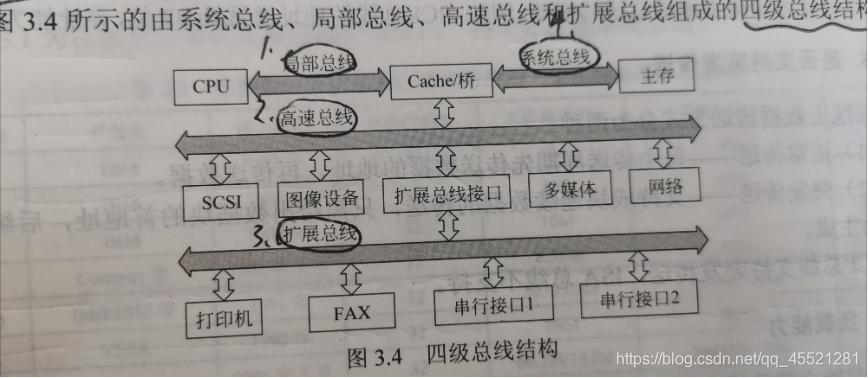

（4）四级总线结构。

主板

主板又称为主机板、系统板和母板，是安装在微型计算机内的一块电路板，通常为矩形，上面安装了组成计算机的主要电路系统和集成电路，一般有BIOS芯片、I/O控制芯片、键盘和面板控制的开关接口、指示灯插接件、扩展插槽、主板及插卡的直流电源供电接插件等元件。

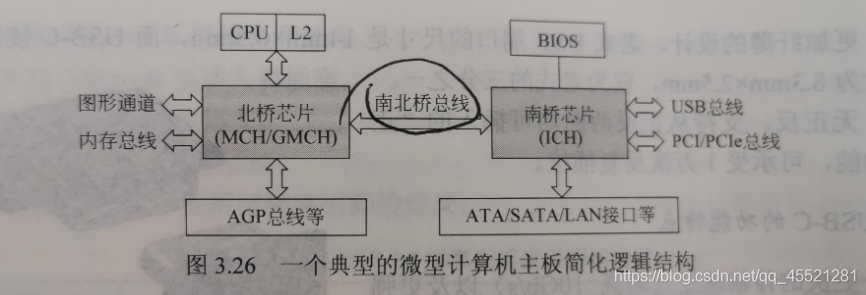

主办的关键组成部分是北桥芯片和南桥芯片。南北桥的划分，体现了主办的管理思想：将高速设备与中低速设备分别管理。

北桥芯片主要负责高速通道的控制，是主板的最重要的芯片，它主要连接CPU、高速总线和内存通道，人们习惯称之为主桥，也被简称为MCH（内存控制中枢）。

南桥芯片简称ICH（I/O控制中枢），负责中慢速通道的控制，主要是对I/O通道的控制，包括USB总线、串行ATA总线（连接硬盘、光盘）等

南北桥之间用高带宽的南北桥总线连接，以便随时进行数据传输。

主板的平面是一块PCB（印刷电路板），在上面布置着一组芯片、一些扩展槽、一些对外接口。
