【实践】origin画局部放大图，并和原图在一张图中

【实践】origin画局部放大图，并和原图在一张图中

• 新建项目只有两列，列数不够通过右键选择Add New Column增加新列。



•  新增的列默认为Y（对应纵坐标），可以选中新增列右键，选择Set As-->X（对应横坐标）。

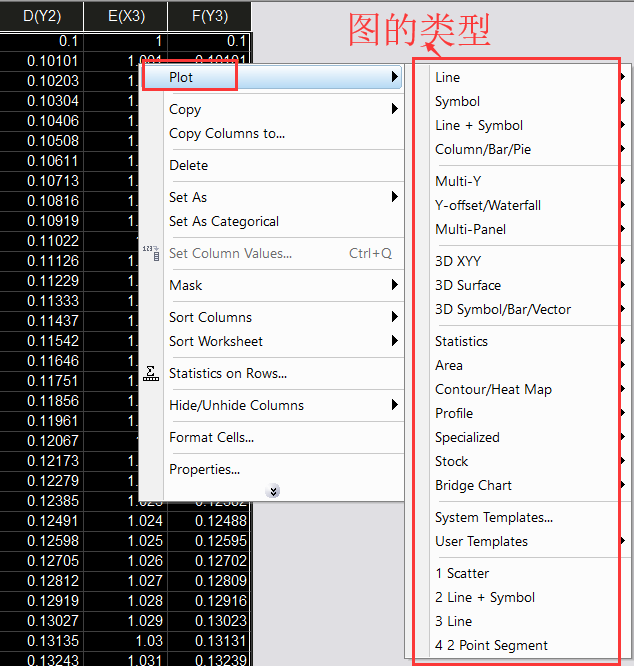

• 选择要画图的列，右键在Plot中选择图的类型

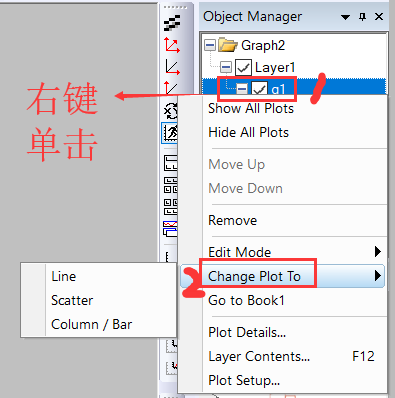

•  图之间的切换（无关操作，无需执行）

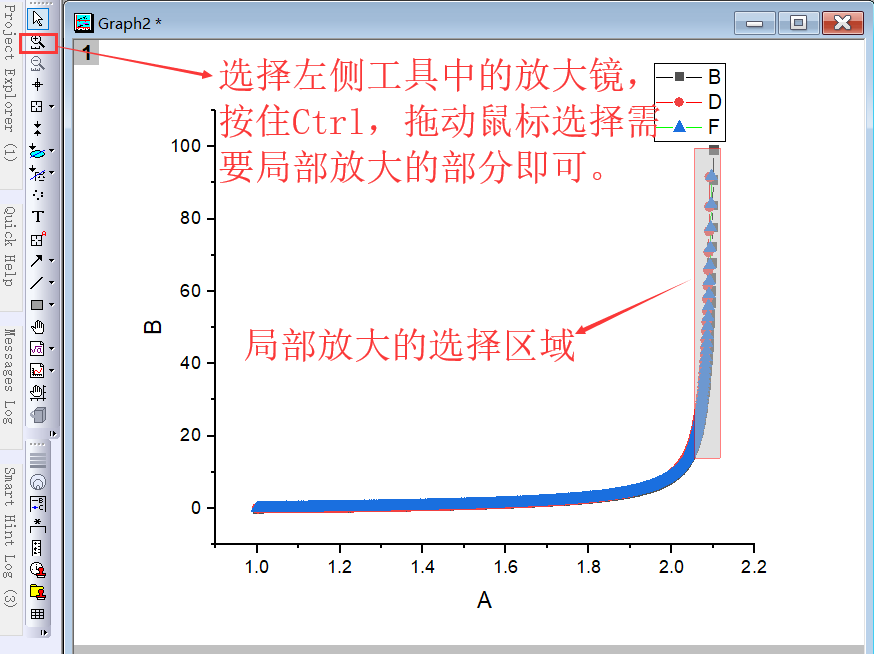

•  使用工具中的放大镜，按住Ctrl，鼠标选择需要局部放大的部分

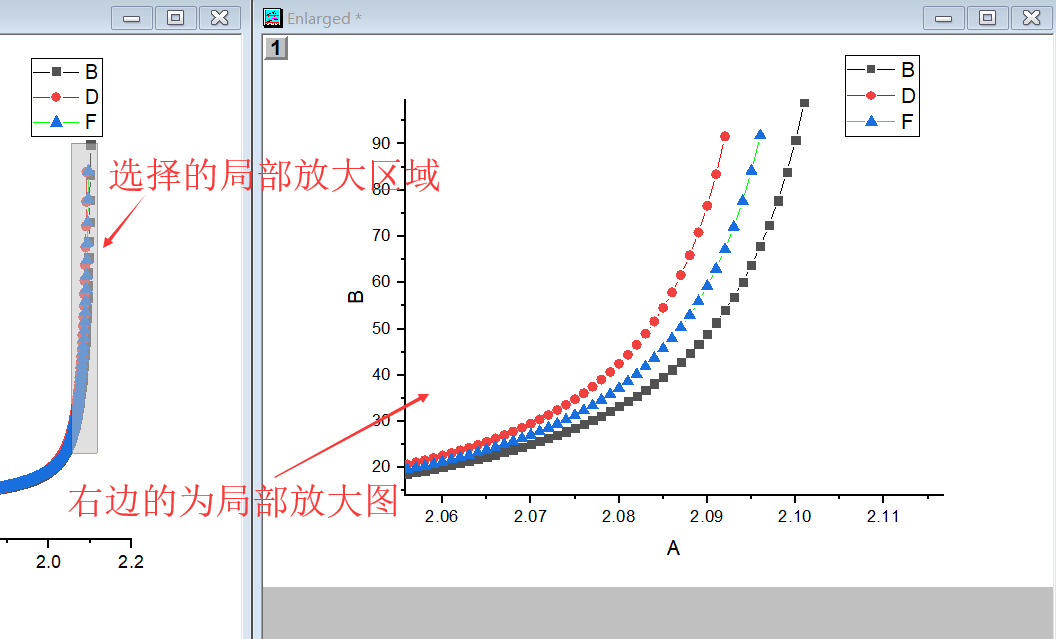

•  下图中右边的图即为局部放大图

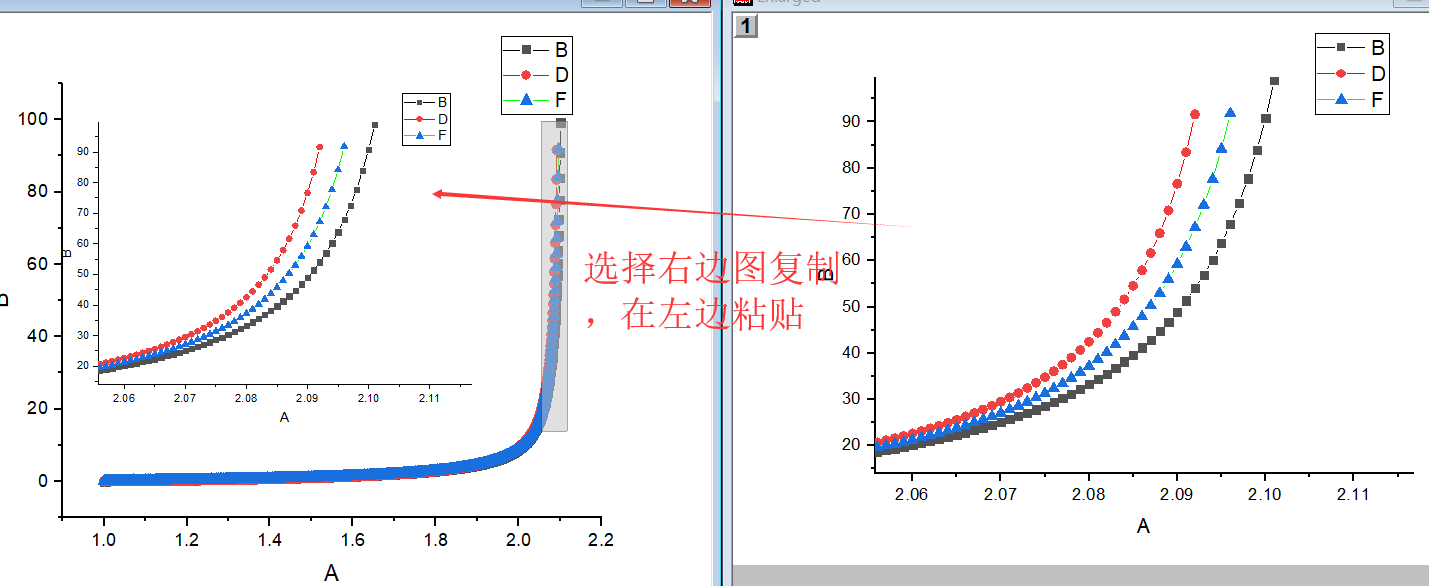

•  选择局部放大图复制，在原图粘贴即可。再做微调。

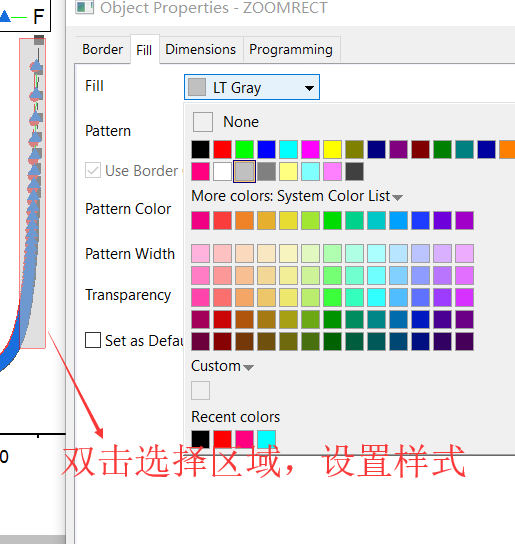

•  设置选择区域框样式
