Origin8.5.1学习笔记（七）--放大局部细节并嵌入

一、实现目标

如何完成套图设置？实现将局部细节放大后插入原图中合并导出为一张图？

二、简要步骤

1.在基础图上留出一片空白区域进行插图的摆放；采用将坐标值缩小得到放大后细节图的方法，得到需要插入的图片。

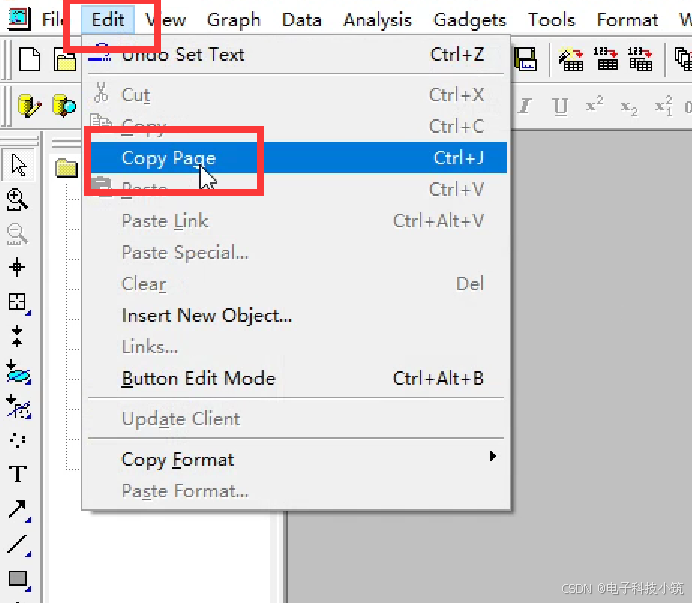

2.将需要插入的细节图进行复制“copy page”，再“paste”粘贴放入原来的图中即可。

3.注意事项：套图内的所有线条与字符均会相应的进行缩小，所以套图可以根据实际情况进行字符放大（常设置为48号字体），边框的值也可以相应的修改变粗一些（常设置为3）

三、具体步骤

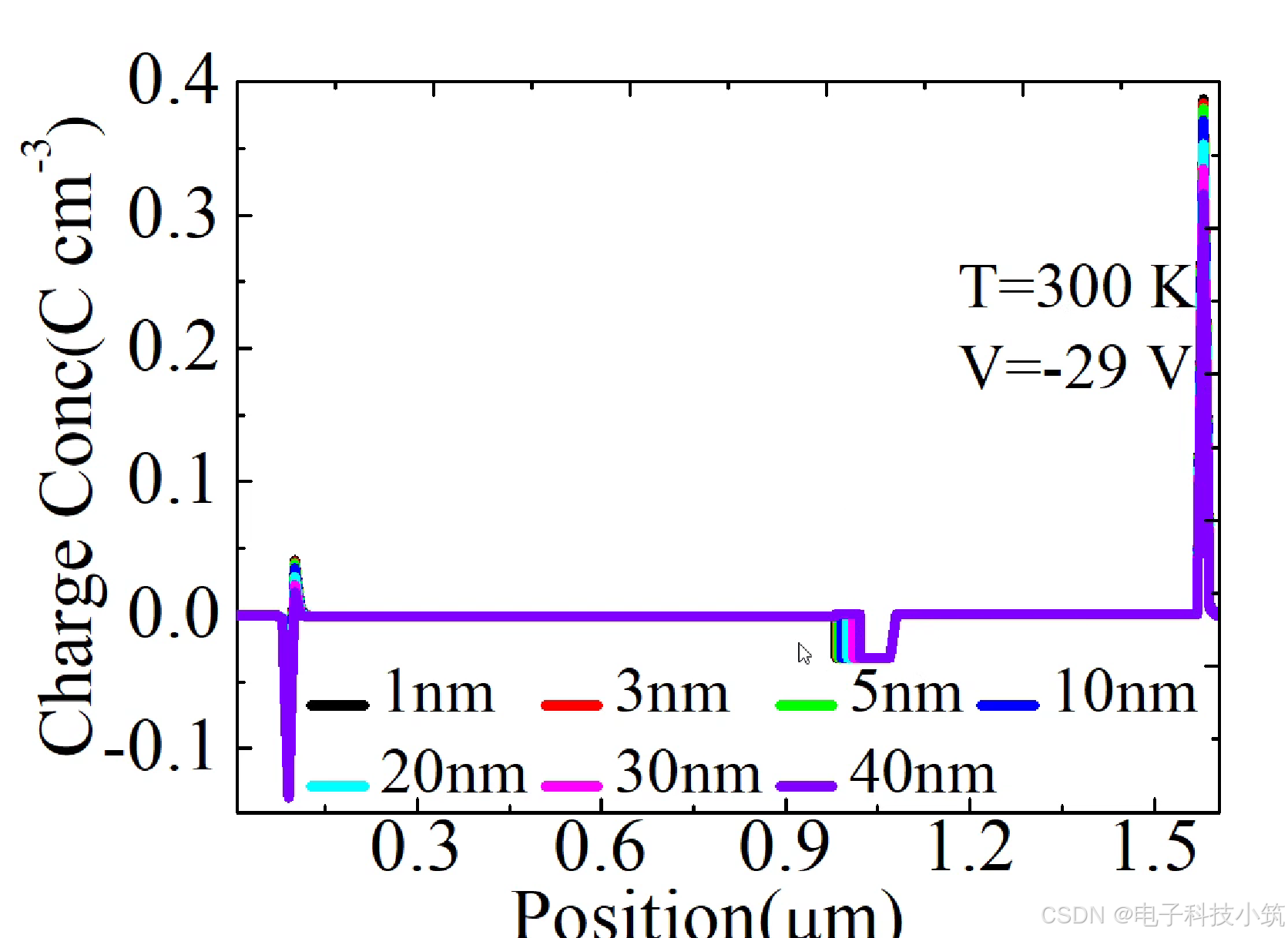

1.留白区域

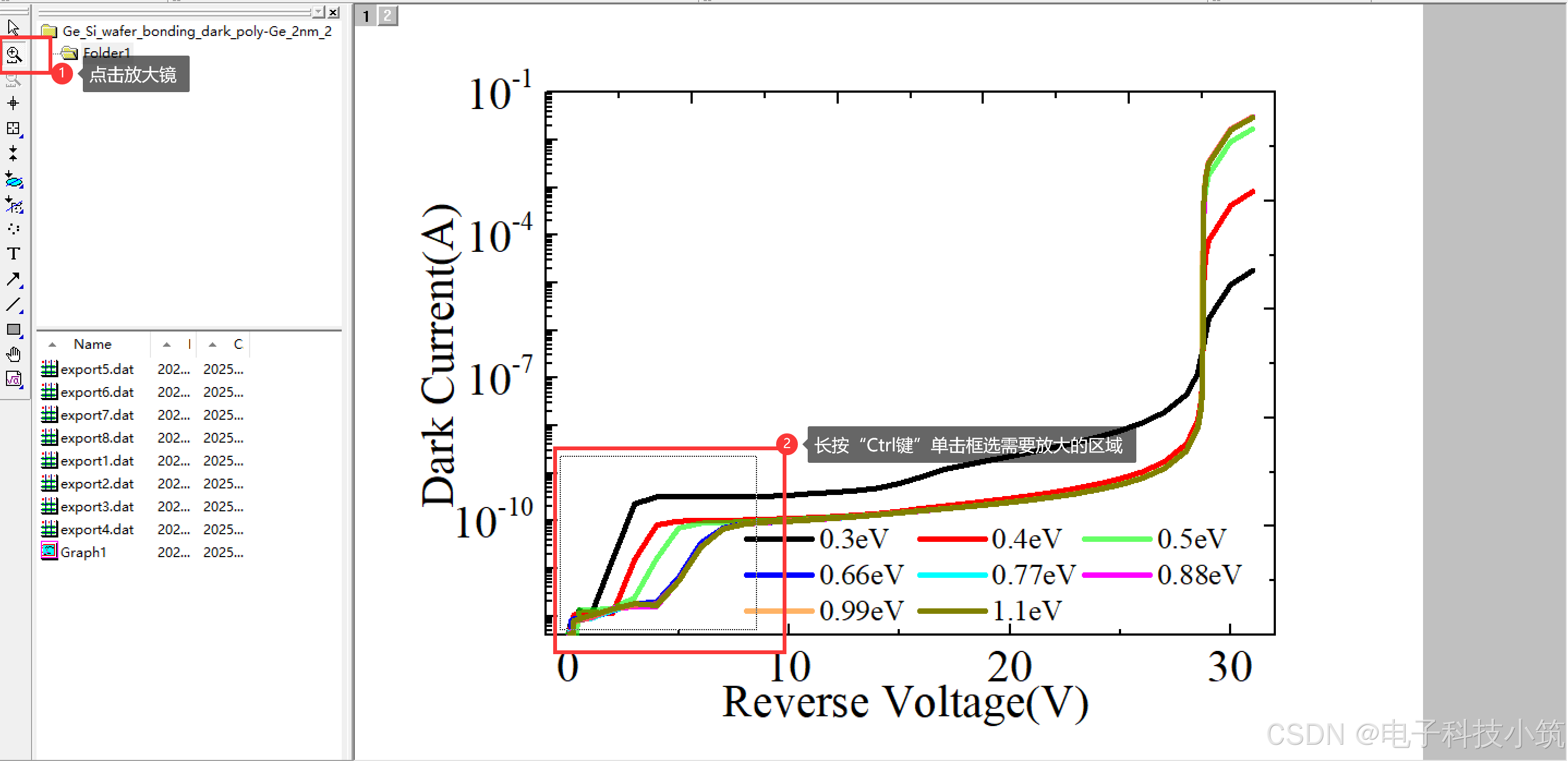

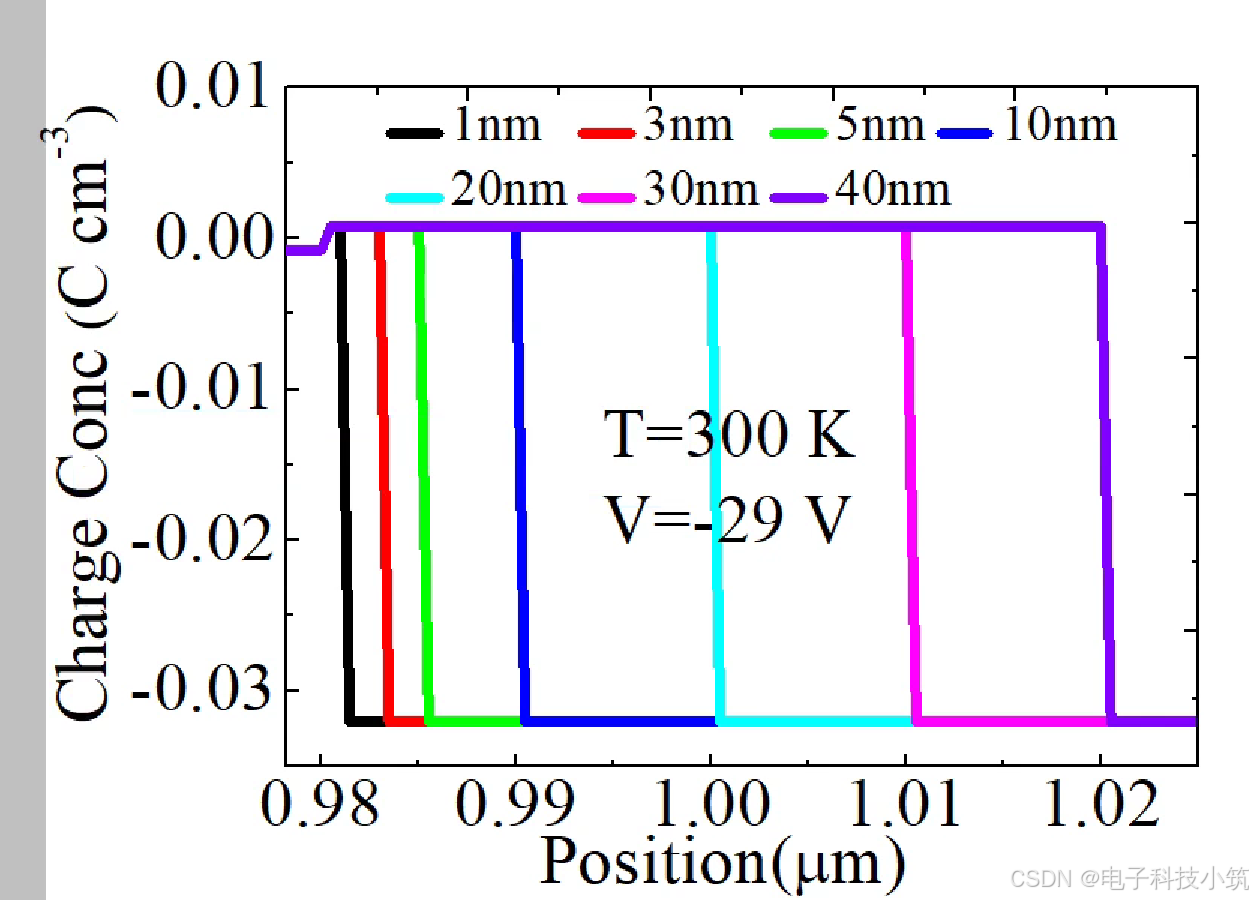

2.使用放大镜功能对需要放大的区域进行局部放大。

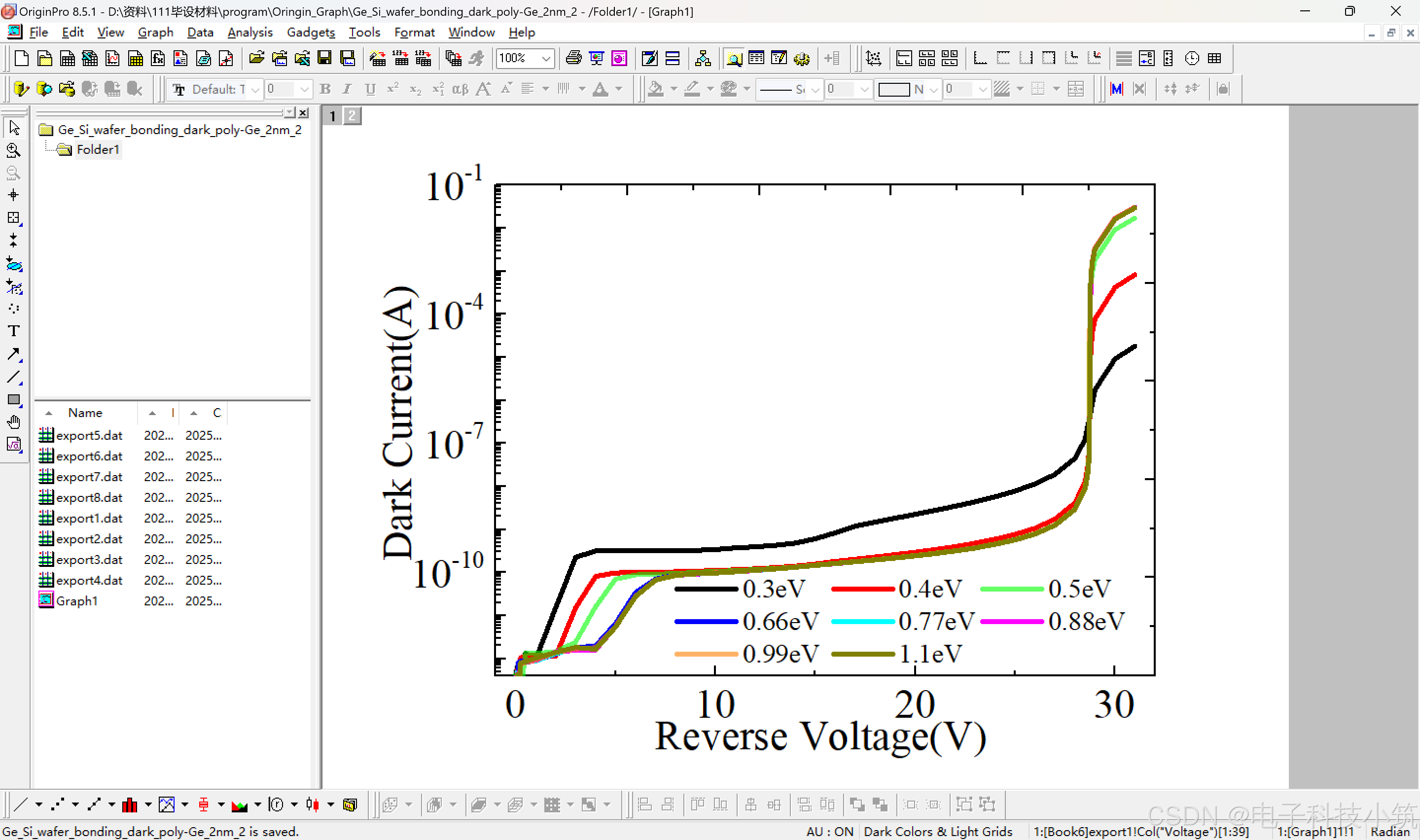

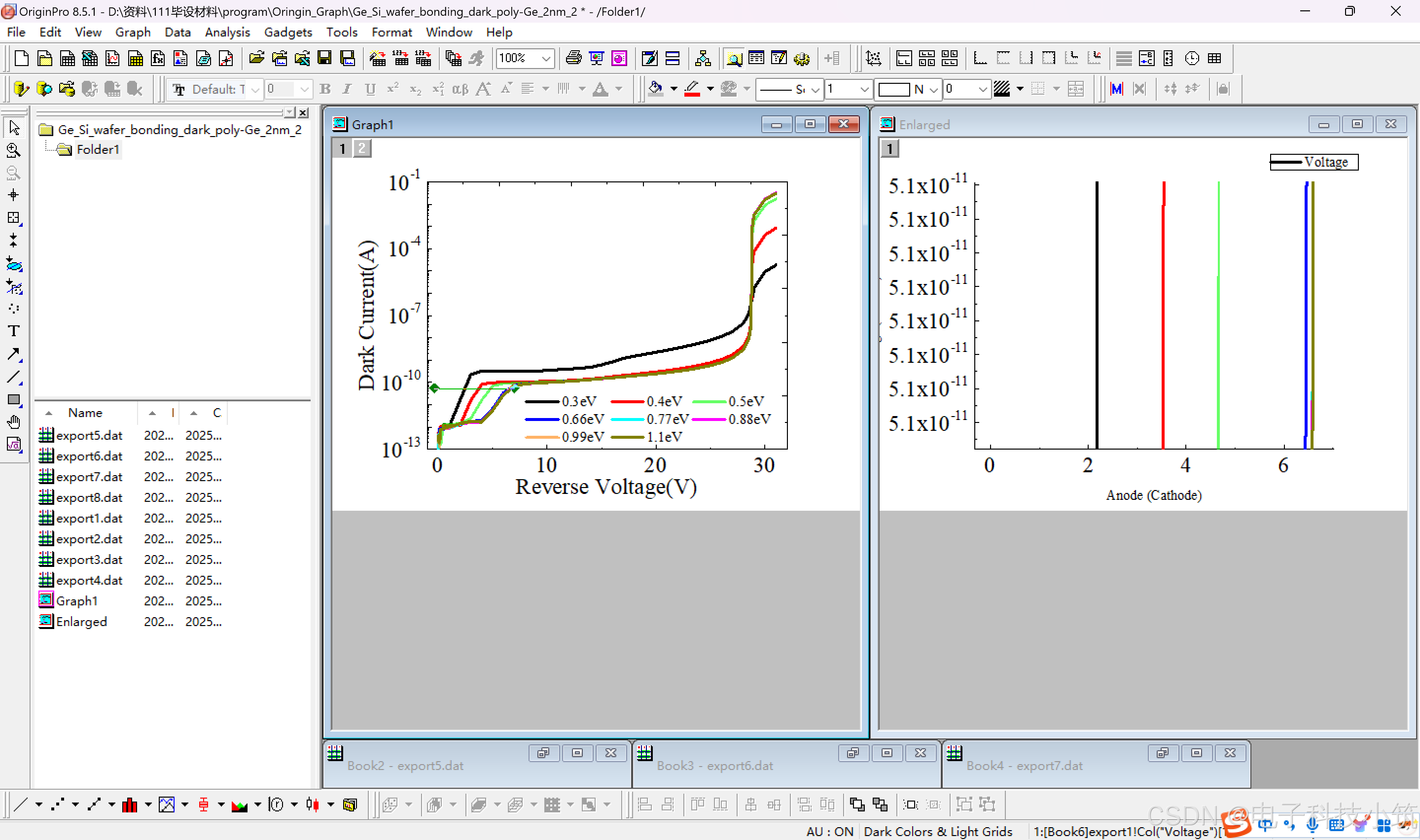

3.得到一个放大的图

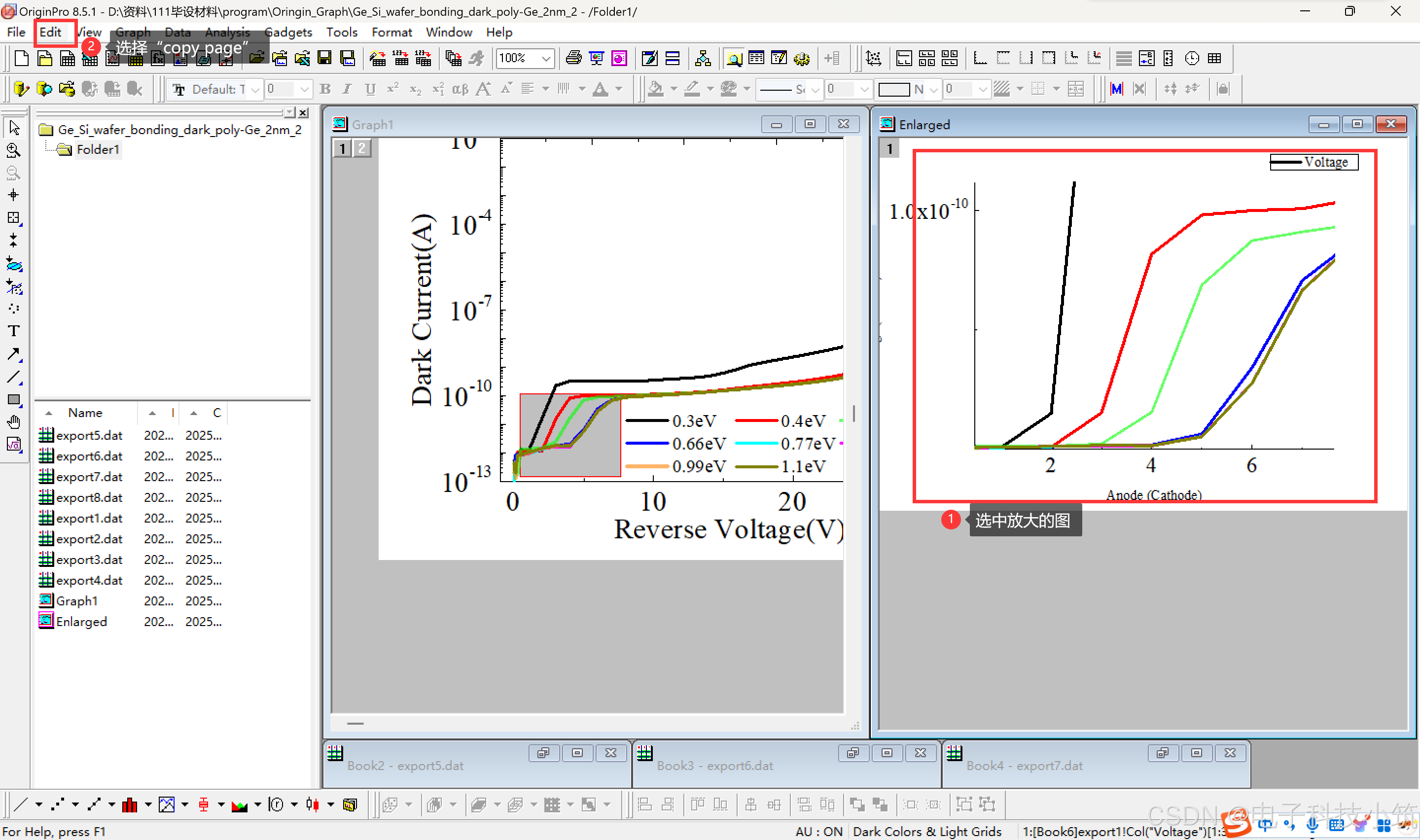

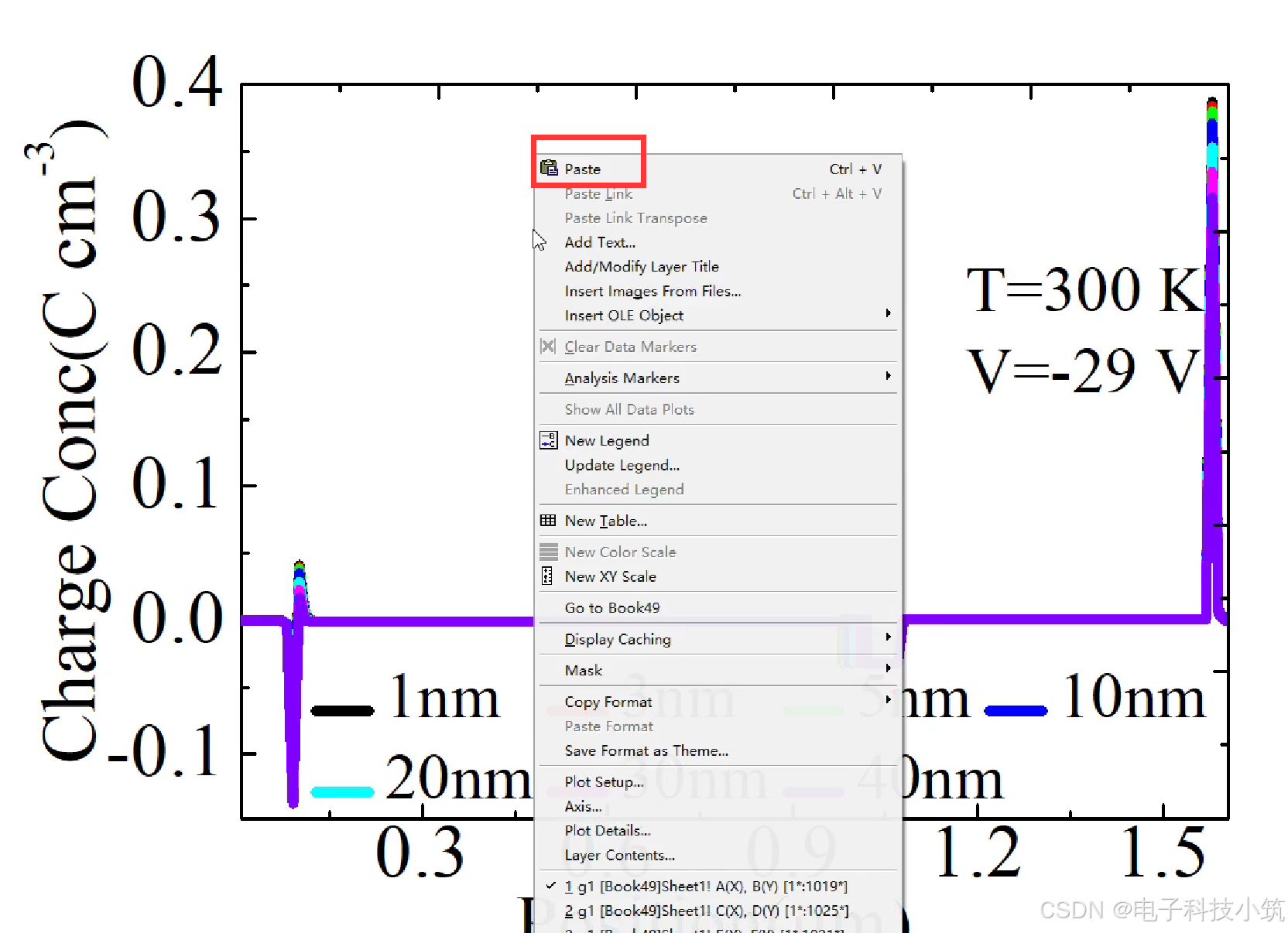

4.再对其进行微调，然后对其进行复制，右键后可进行粘贴“paste”

（若出现很大一片空白区域，见下文解决方案）

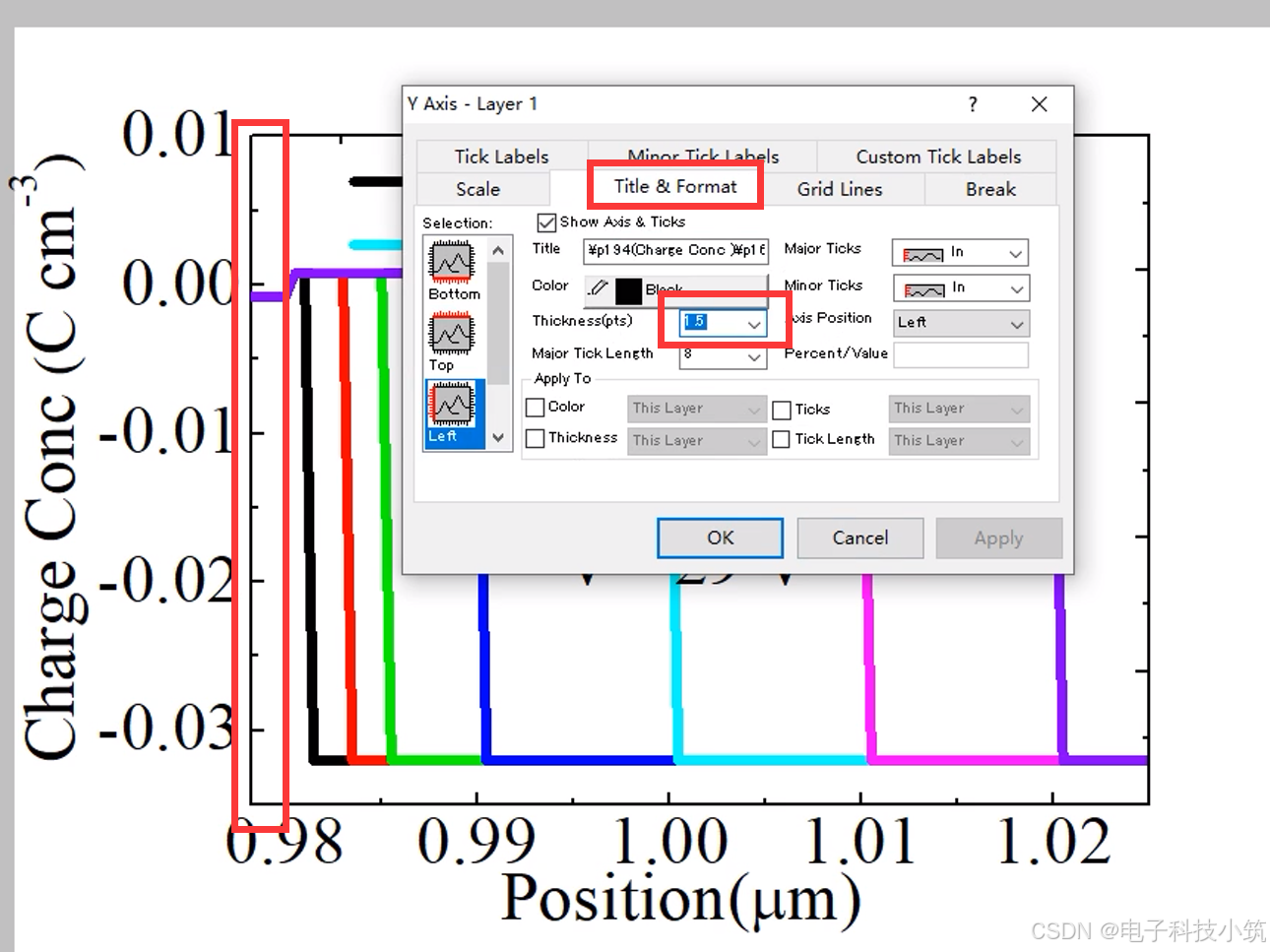

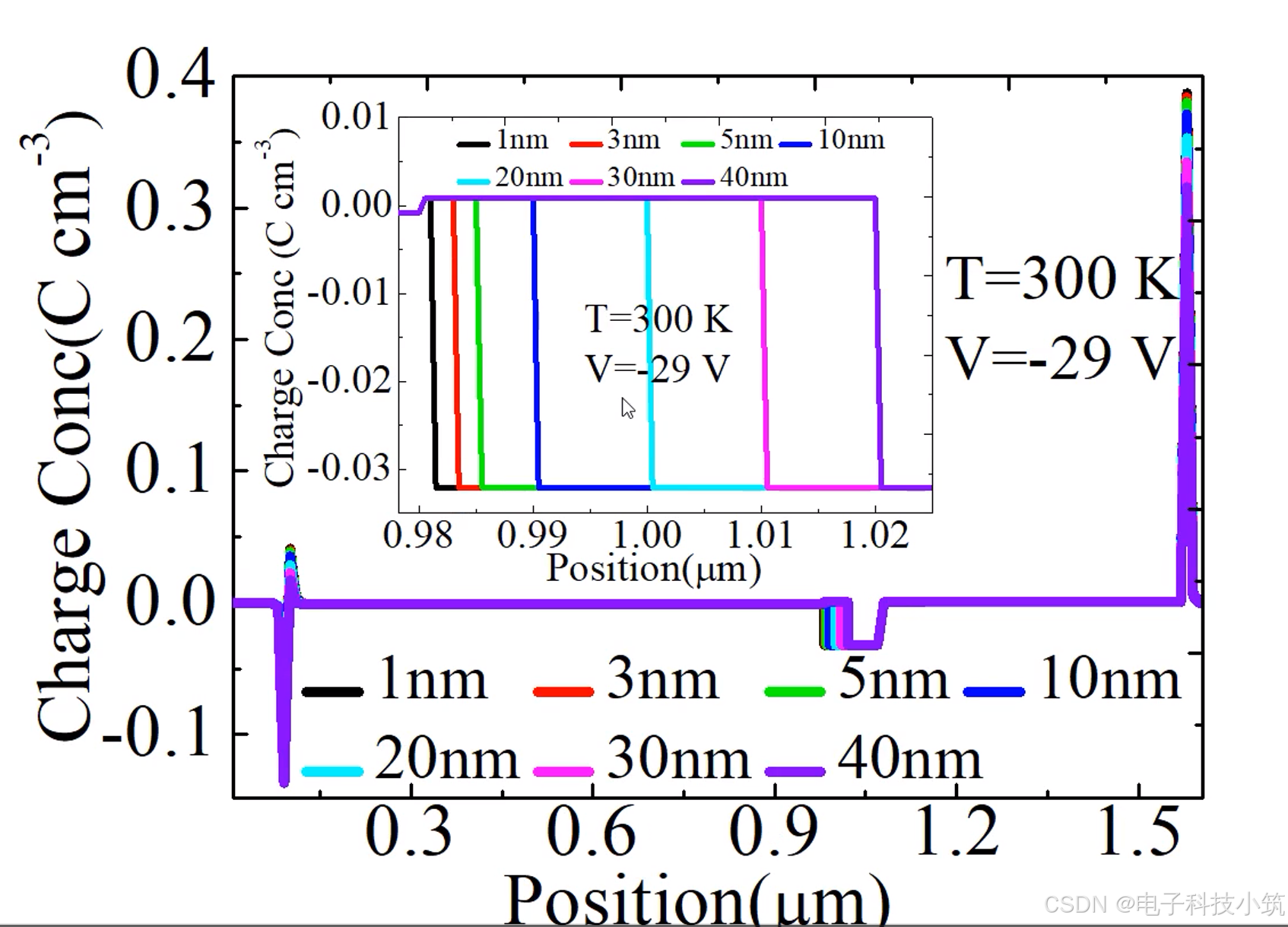

5.再对粘贴上的图片进行更改即可，字号建议调整为48号，坐标轴线宽调整为3

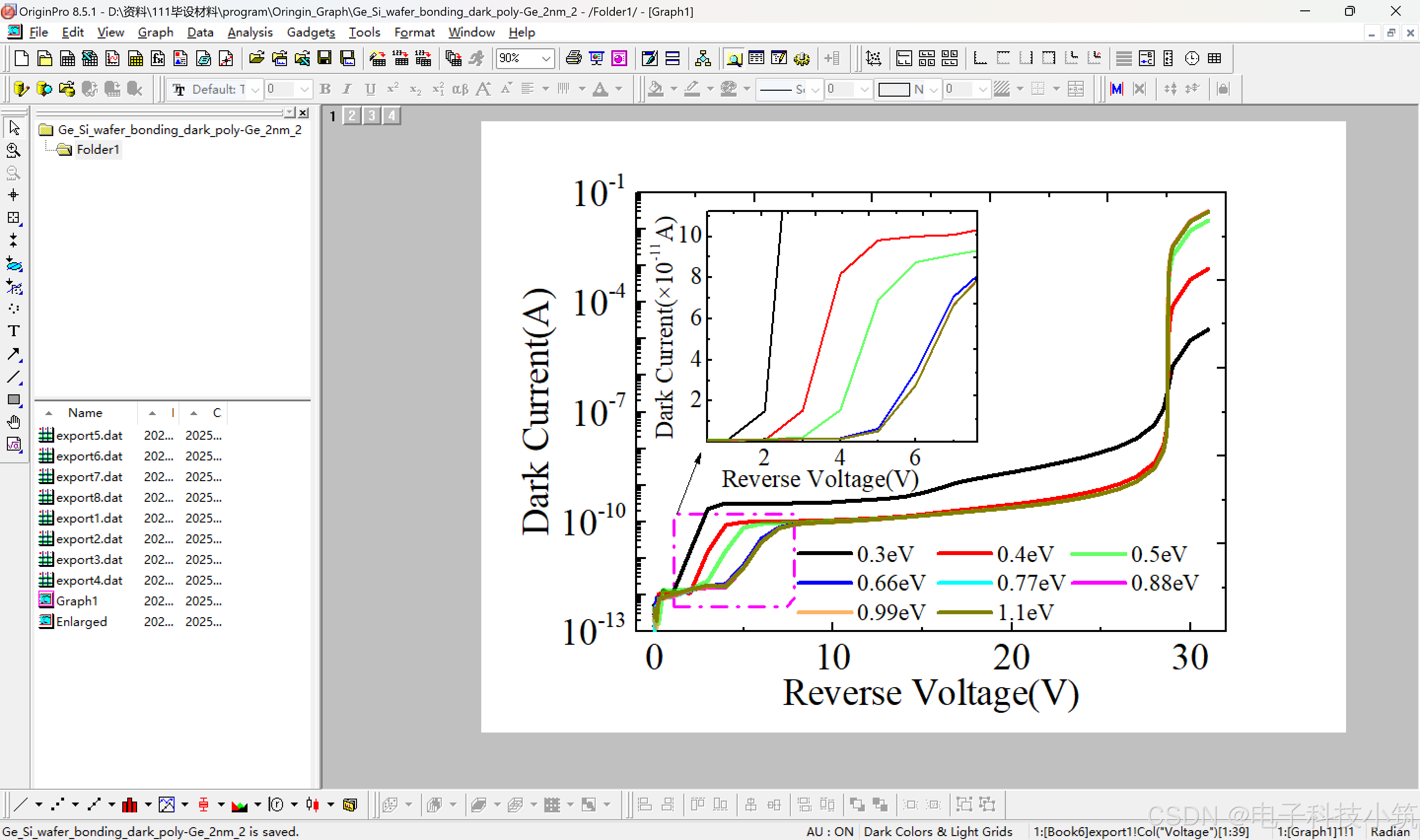

6.再将下方的框选图示双击，修改相应的设置，使得图片更加美观

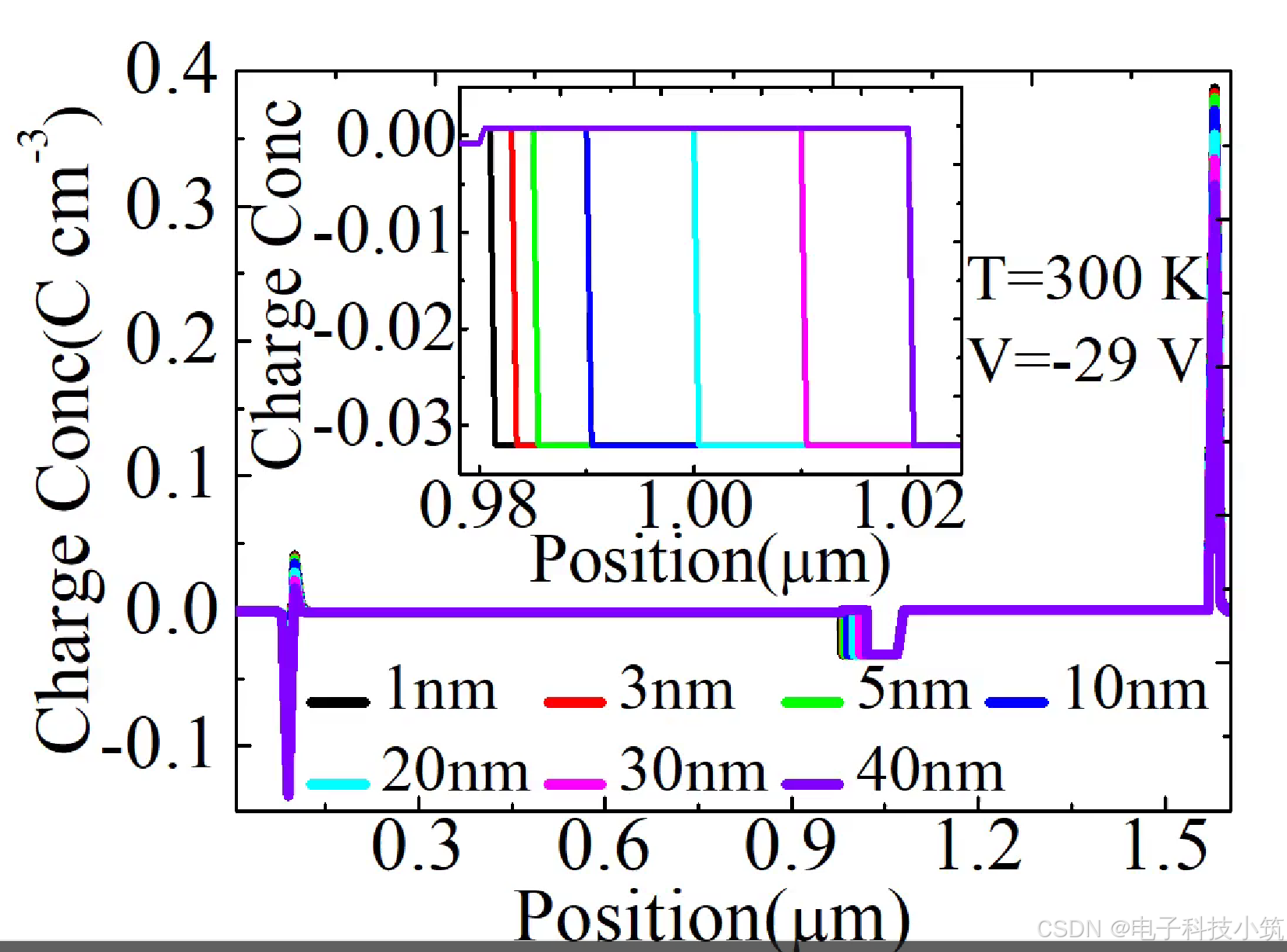

7.最后将图片导出即可

四、若复制粘贴出现大量空白区域

1.原因

• 页面设置问题：Origin 默认的页面边距设置或复制页面设置可能导致在粘贴到其他软件（如 Word、PPT）时出现大量空白。例如，默认以 Page 模式复制页面，会包含较大的页边距578。

• 图层大小问题：如果 Origin 中图的图层设置过大，超出了实际图形内容的范围，复制粘贴时会将较大的图层区域一起复制，从而出现空白。

• 软件兼容性问题：Origin 与粘贴目标软件之间可能存在兼容性问题，导致在粘贴过程中对页面布局或图形大小的处理出现异常。比如不同版本的 Origin 与 Word、PPT 之间可能存在显示差异1。

2.解决方法

• 调整 Copy Page 设置

  • 打开 Origin 软件，选择 “Tools” 菜单中的 “Options” 选项，也可直接按 Ctrl+U 快捷键。

  • 在弹出的面板中选择 “Page” 标签，在 “Copy Page settings” 下面找到 “Margin”，默认是 Page，从下拉菜单中选择 “Border”，将 “Clip Border” 的值设置为 0；或者选择 “Tight” 或 “Tight in page”，可使复制的页面更紧凑，减少空白。

  • 设置完成后，Origin 可能会询问是否将更改作为软件启动时的默认设置，点击 “OK” 即可。

• 调整图层大小

  • 双击 Origin 绘图中的白色图层之外灰色的部分，弹出 “绘图细节” 对话框。

  • 点击 “Layer1”，再点击右边 “大小 / 速度” 一栏，在 “图层面积” 区域对 “左、上、宽度和高度” 四个值进行调节，以适应图形内容的实际大小，减少空白区域。

• 导出为图片再插入

  • 在 Origin 中选择 “File” 菜单的 “Export Graphs” 选项，选择合适的图片格式（如 JPEG、PNG 等），确定输出路径并输出图表。

  • 然后在目标软件（如 Word、PPT）中通过 “插入图片” 的方式引入图表，可避免因直接复制粘贴带来的空白问题，且能更好地控制图片的显示效果。

---

本篇文章已到尾声，感谢各位观看。Origin 笔记，祝你在 Origin 学习中一帆风顺。
