本文详细介绍了双绞线的两种接线标准T568A和T568B，以及直通线、交叉线和全反线的制作方法和应用场景。直通线通常用于不同设备间的连接，如路由到交换机、PC到交换机；交叉线适用于相同设备间连接，如PC到PC、路由到路由；全反线则用于连接交换机和路由器的console口。理解这些基本概念有助于正确配置网络连接。

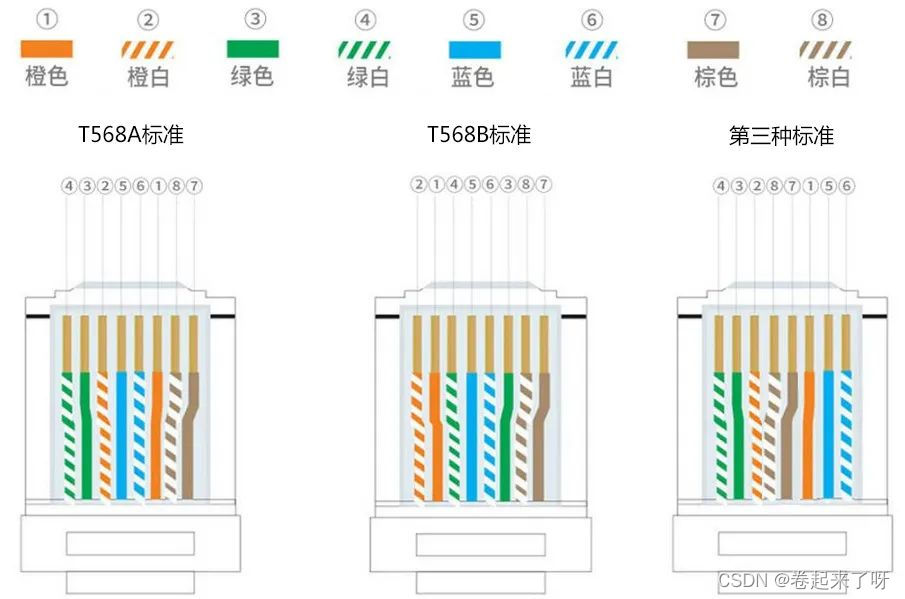

双绞线的连接规范
T568A:白绿、绿、白橙、蓝、白蓝、橙、白棕、棕
T568B:白橙、橙、白绿、蓝、白蓝、绿、白棕、棕
线序:1、2用于发送数据(白绿、绿)
线序:3、6用于接收数据(白橙、橙）
网线接法简述
标准网线：
（又称:直通线、平行线，straight-through）就是RJ-45**两端同时*采用T568A或T568B标准的接法。要么两头都是T568A 标准，要么两头都是T568B 标准
交叉网线
(Crossover）一端采用T586A标准制作，而另一端采用T568B标准制作。
做法就是两端不同，一头做成T568A，一头做成T568B 就行了。
全反线：
(Rolled)线序一般是一头为T568B，另外一头的颜色全反过来（线序12345678-87654321)，主要连接电脑和交换机、路由器的console口。
1 <------------>8
2 <------------>7
3 <------------>6
4 <------------>5
5 <------------>4
6 <------------>3
7 <------------>2
8 <------------>1
————————————————
不同设备间用直通线（标准网线）:路由-交换、PC-交换
相同设备间用交叉线:PC-PC、路由-路由、交换-交换、PC-路由（PC网口与路由器网口是同类的)
