UML类图入门

使用的软件是韩国公司主导开发的StarUML：StarUML
Windows下载StarUML的时候可能较慢，如果下载不了可以尝试 WhiteStarUML ， BOUML ， draw.io(在线工具）

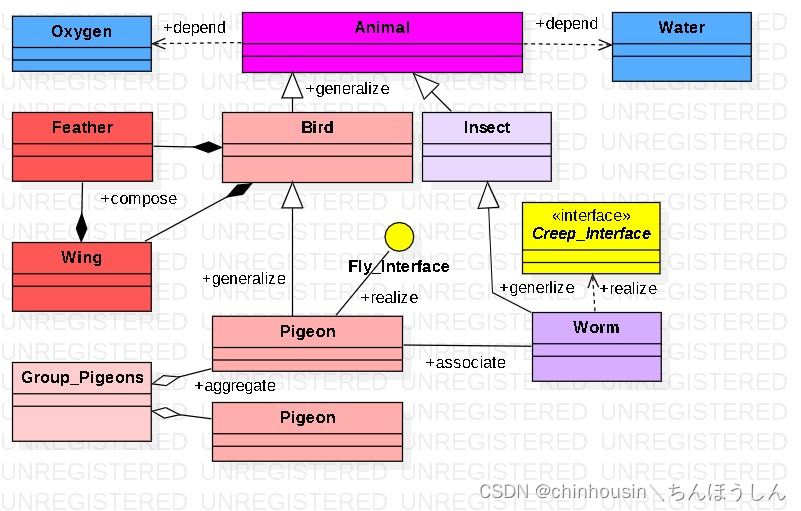

 例子如上图所示（未破解的starUML有水印）

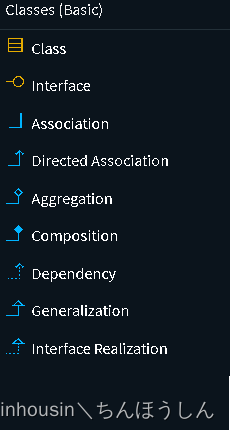

如上图所示，除了类和接口，有7种关系，由上到下为
关联（Association）单向关联（Directed Association）：类使用其他类的成员变量
聚合（Aggregation）:个体指向集体且个体可单独存在
组合（composition）：一个类包含另一个类，部分指向整体，不可脱离整体单独存在，比如翅膀         wing离开了bird无法单独飞行，！！！耦合度比聚合高
依赖（Dependency）：一个类使用被依赖类的引用
泛化（Generalization）：父类指向子类
实现（Interface Realization）：具体实现指向接口，有圆圈表示法和类表示（标有<<interface>>)
        图中我用黄色表示接口

 （空心箭头以下称虚箭头）：
空心箭头2个：虚头虚线接口，虚头实线泛化
菱形箭头2个（没有虚线）：空心聚合，实心组合（可以理解为实心耦合度更高）
        组合关系中，部分不能离开整体存在 > 聚合可以
实心箭头2个：实头虚线依赖，实头实线关联
        依赖关系中，类拥有被依赖类 >关联只使用了被关联类的引用，不拥有

类名：斜体为抽象类，下划线为static
类成员表示方式：“+”即public，“-”即private，“#”即protect，
        变量：[权限][变量名]:[变量类型]
        例：+size:int

        函数：[权限][函数名]（形参类型，...，形参类型）:[返回类型]
        例：+getSize():int
