GSM模块 SIM800A 使用说明

一、 SIM800A简介
SIM800A是SIMCOM公司的一款工业级双频GSM/GPRS模块内核的短信模块,可以用来收发短信,可以接打电话,但是没有音频模块。
该模块可以使用5V供电,板载LED指示灯,SIM卡槽。

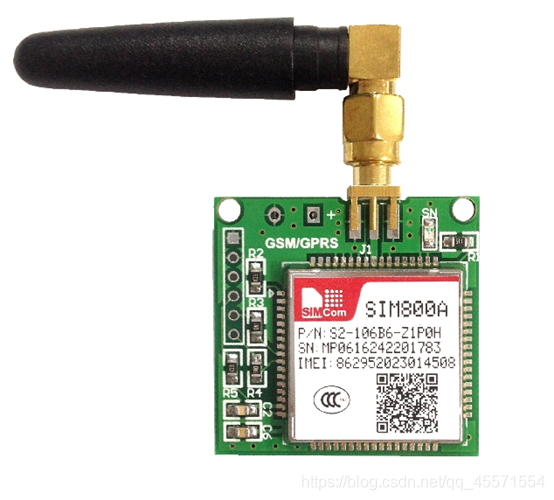

SIM800A图片

二、 接口使用说明:
该模块可以通过USB转串口模块(如CH340模块)连接上位机或者直接连接到单片机等控制器,采用AT指令控制,默认波特率为115200。

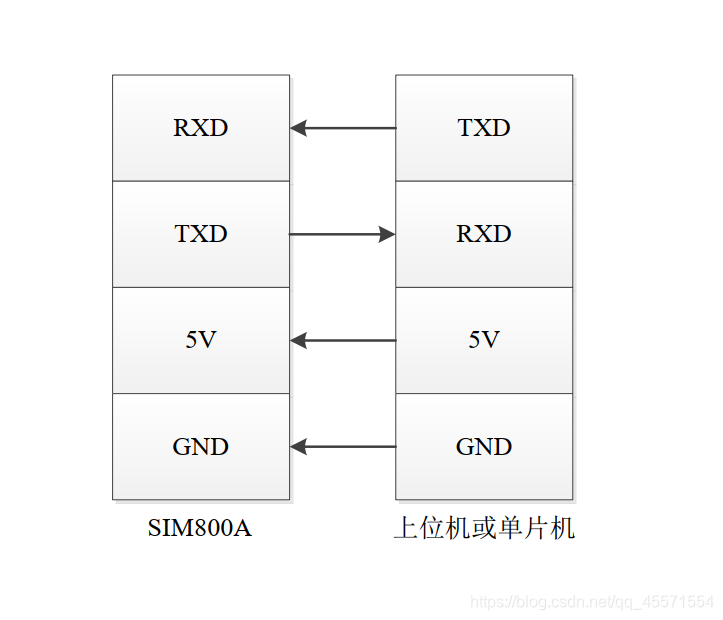

图为连接示意图:
连接示意图

三、 使用说明

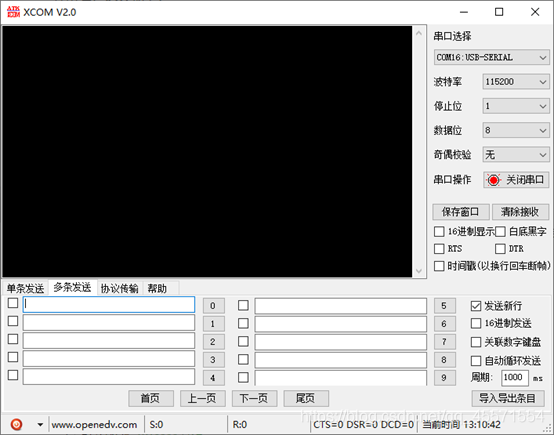

1.通过CH340模块连接电脑,打开上位机串口助手,默认配置115200(8-0-1)。
在这里插入图片描述

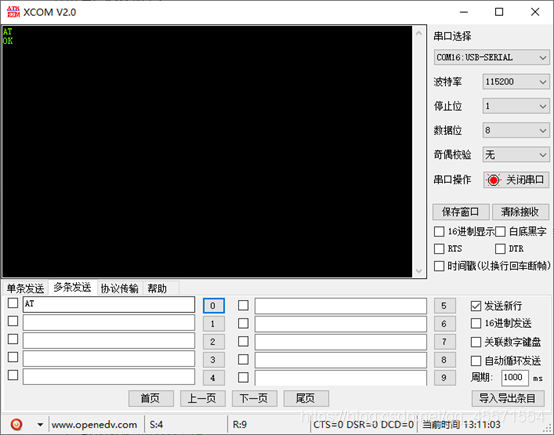

2.勾选发送新行,测试模块。
发送:AT
收到:OK
在这里插入图片描述

3.设置发送短信的模式。
发送:AT+CMGF=1
收到:OK
在这里插入图片描述

4.发送短信
发送短信分三步,设置接收的手机号,发送短信内容,发送结束短信指令。
第一步,设置接收短信的电话号码。
发送:AT+CMGS=“13045449200”
收到:>
在这里插入图片描述

第二步,发送短信内容。
注意:短信内容为纯文本模式,支持不同的字符集
发送:JMSU LiuZenglin,
收到:JMSU LiuZenglin
>
在这里插入图片描述

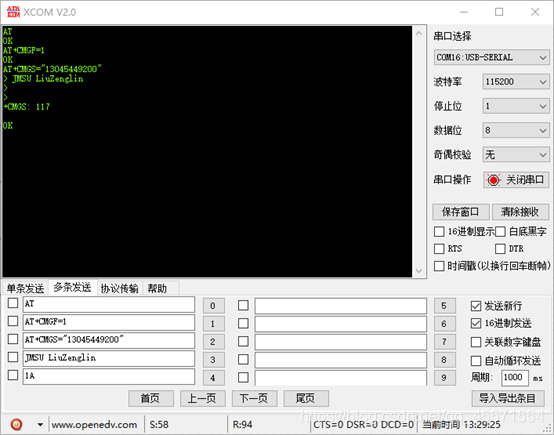

第三步,发送短信结束命令。
注意:要勾选16进制发送。
注意:此时需要等待3S左右才能接收到完整回应。
注意:发送完毕后要去掉16进制发送的勾选,以免影响之后的操作。
注意:117不是固定的。
发送:1A
收到:>
+CMGS: 117

OK

在这里插入图片描述

5.拨打电话
发送:ATD13045449200;
收到:OK
在这里插入图片描述
