04.orangepi one H3修改内核开启USB以太网

orangepi one H3修改内核开启USB以太网

---

1.说明

orangepi one可以通过网卡->路由器方式与电脑连接通信，但是这样不方便，现在修改为通过USB口与电脑通信(USB模拟以太网卡方式)。

2. 内核的修改及烧录

打开配置内核界面：make menuconfig ARCH=arm CROSS_COMPILE=arm-linux-gnueabihf-

配置内核支持NFS客户端
File systems  --->
	 [*] Network File Systems  --->
	 	<*>   NFS client support
		<*>     NFS client support for NFS version 2
		<*>     NFS client support for NFS version 3
		[*]       NFS client support for the NFSv3 ACL protocol extension
		<*>     NFS client support for NFS version 4

USB以太网功能必选
Device Drivers  --->
	[*] USB support  --->
		{*}   Support for Host-side USB
		<*>     Allwinner (sunxi)
		<*>   USB Gadget Support  --->
			<*>   USB functions configurable through configfs	/* USB功能配置 */
				[*]     Network Control Model (CDC NCM)
				[*]     Ethernet Control Model (CDC ECM)
				[*]       RNDIS support
				[*]     Ethernet Emulation Model (EEM)
			<M>   USB Gadget Drivers
			<M>     Ethernet Gadget (with CDC Ethernet support)

1. 将TF卡接入虚拟机
2. 挂载
   mount /dev/sdb1 /mnt/media1/
   mount /dev/sdb2 /mnt/media2/
   cp arch/arm/boot/zImage /mnt/media1/
   cp drivers/usb/gadget/legacy/g_ether.ko /mnt/media2/mnt/modules/usb_ether/
   umount /mnt/media1/
   umount /mnt/media2/

3. orangepi one设置

cd /mnt/modules/usb_ether/
insmod g_ether.ko

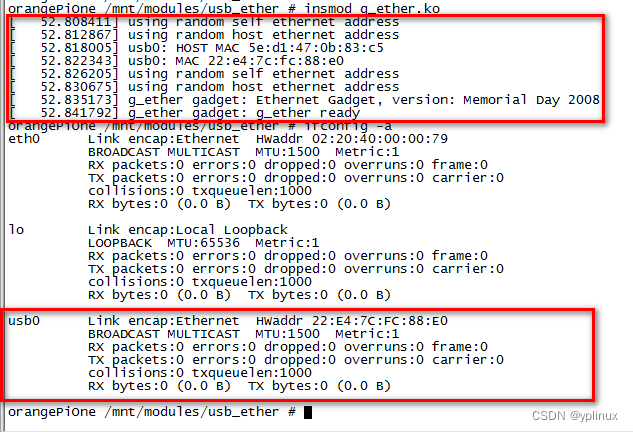

看到如下信息说明内核驱动配置正常：

4. win7系统设置

1. 安装NFS服务器
   我这里使用的是haneWIN NFS Server，下载地址是：haneWIN NFS Server
   安装好后，如下设置：


5. orangepi one和winows IP配置

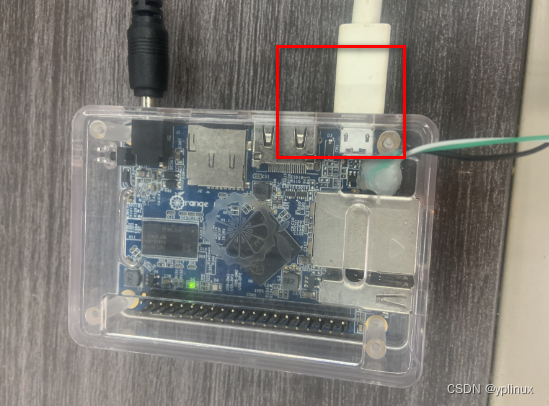

1）USB连接PC的USB口
如下图：

2）解决windows驱动识别不了USB以太网卡的问题
解决方法：https://developer-archives.toradex.com/knowledge-base/how-to-install-microsoft-rndis-driver-for-windows-7

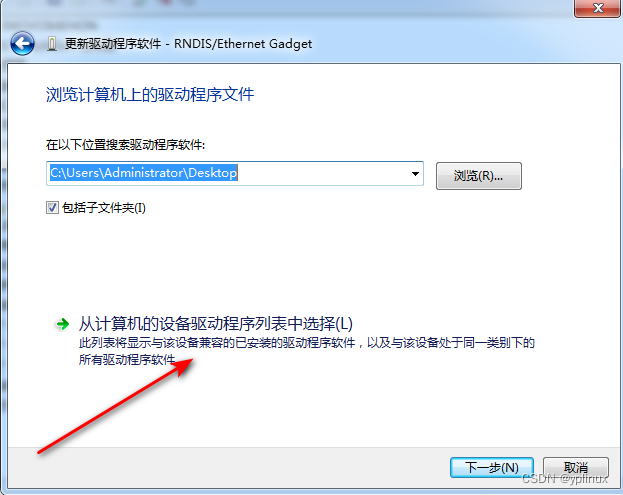

重点：

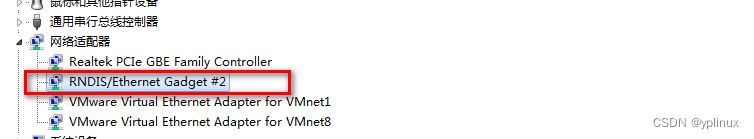

安装成功后如下：

3）配置PC和orangepi one的IP地址
orangepi one：
ifconfig usb0 192.168.9.200 netmask 255.255.255.0 up

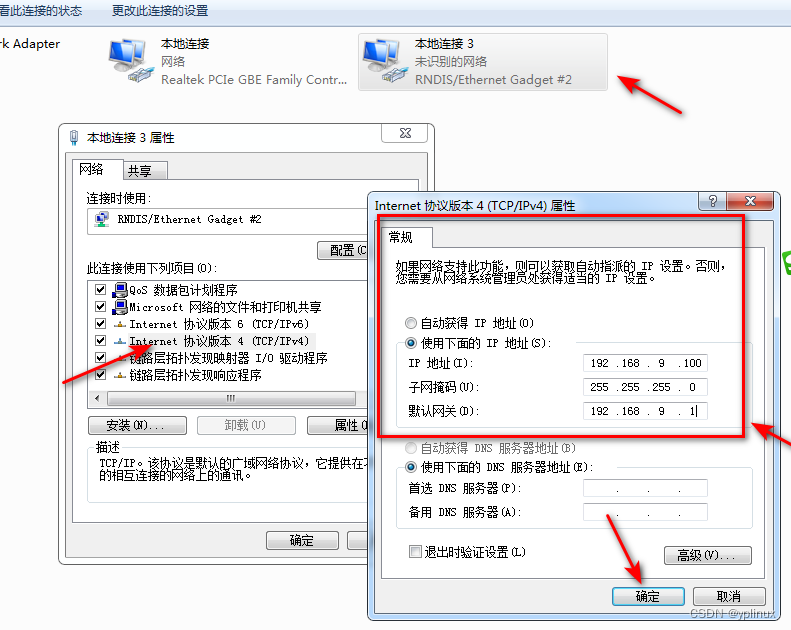

PC端，不要和其它网卡配置在同一个网段：

如下可以ping通，则说明配置正常：

6. 在orangepi one上挂载windows的NFS

mkdir /mnt/nfs/
mount -t nfs -o nolock 192.168.9.100:/nfs /mnt/nfs

出现如下，即挂载成功：
