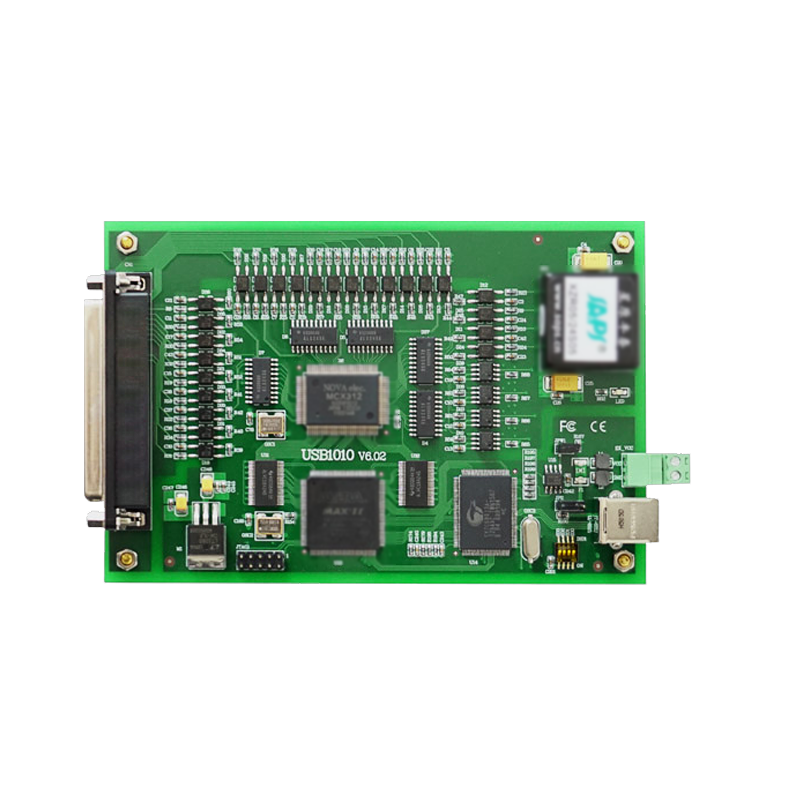

数据采集卡技术参数一览！

数据采集卡主要技术参数有如下几个指标：

（1）通道数：即板卡可以采集几路信号，分为单端和双端（差分）。常用的有单端32路/差分16路、单端16路/差分8路。

（2）数据采集卡采样频率：单位时间采集的数据点数，与AD芯片的转换一个点所需时间有关，例如：AD转换一个点需要T=10us，则其采样频率f=1/T为100K（即100kHz），即每秒钟AD芯片可以转换100K的数据点数。常有100K、250K、500K、800K、lM、40M等。

（3）缓存：主要用来存储AD芯片转换后的数据。带缓存板卡可以设置采样频率，否则不可改变。缓存有RAM和FIFO两种。FIFO主要用作数据缓冲，存储量不大，速度快；RAM一般用于高速采集卡，存储量大，速度较慢。

（4）分辨率：采样数据最低位所代表的模拟量的值，常有12位、14位、16位等。如12位分辨率，当电压量程为5000mV，单位增量为（5000mV）/4096=1.22mV（注：2的12次方为4096）。

（5）精度：测量值和真实值之间的误差，即测量准确度。一般用满量程FSR（Full Scale Range）的百分比表示，常见的如0.05%FSR、0.1%FSR等。如满量程范围为0~10V，其精度为0.1%FSR，则误差在10mV以内。

（6）量程：输入信号的幅度，常用有±5V、±10V0～5V、0~10V。

（7）增益：输入信号的放大倍数，分为程控增益和硬件增益。通过数据采集卡的电压放大芯片将AD转换后的数据进行固定倍数的放大，有两种型号PGA202（1、10、100、1000）和PGA203（1、2、4、8）的增益芯片。

（8）数据采集卡触发：可分为内触发和外触发两种，指定启动AD转换方式。
