hspice仿真Verilog-a，放大器。例如：输入5V电压，要求输出放大5倍

1 新建一个名为 .va 文件，例如：amp_5x.va 。编辑文本，添加以下Verilog-a代码：

注：文件名称必须和model名称相同

`include "constants.vams"     // 包含标准常量定义
`include "disciplines.vams"  // 包含电学域定义

module amp_5x(in, out);      // 模块名：amp_5x，端口：in（输入）、out（输出）
  input in;                  // 声明输入端口
  output out;                // 声明输出端口
  electrical in, out;        // 定义端口为电学节点
  parameter real gain = 5;   // 可选：定义增益参数（默认值5）

  analog begin
    // 核心公式：输出电压 = 输入电压 × 增益
    V(out) <+ gain * V(in);  // 使用 <+ 表示连续时间赋值
  end
endmodule

2 新建一个sp网表，调用amp_5x.va模块，例如：test_amp_5x.sp，并添加以下代码：

* Inverter Circuit
.hdl amp_5x.va
.OPTION POST

* 输入信号：1V正弦波（频率1kHz）
* Vin in 0 SIN(0 1 1k)
VS in 0 PWL (
+ 0.0n   0
+ 30.0n  0
+ 30.2n    5
+ 45.0n    5
+ 45.2n  0
+ 60.0n  0
+ 60.2n    5
+ 75.0n    5
+ 75.2n  0
+ 90.0n  0)

* 调用放大器模型
X1 in out amp_5x        // X<实例名> <输入节点> <输出节点> <模型名>

* 输出负载电阻（可选）
Rload out 0 1k

* 瞬态仿真：0~2ms，步长1us
.tran 0.2n 100n 0 0.1n
* 输出波形
.print V(in) V(out)
* 关闭仿真
.end

3 打开hspice软件仿真

3.1 编译Verilog代码，查看是否存在错误（可以跳过）

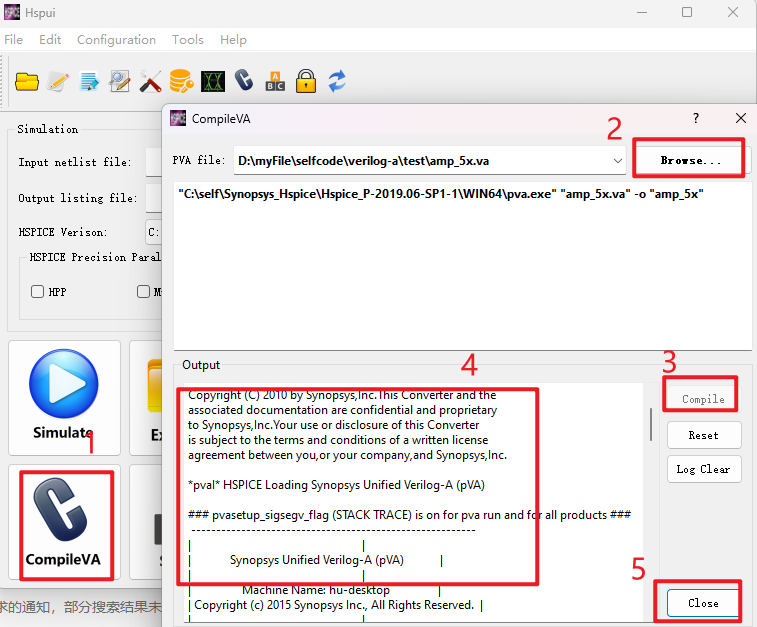

点击CompileVA → 点击Browse选择要相应的.va文件 → 点击 Compile → 查看是否存在错误 → Close。

注：编译后会生成amp_5x.pvadir文件夹，通过pvaCG.log文件可以查看编译结果，存在错误时，需要修改代码，重复步骤3.1

3.2 仿真verilog

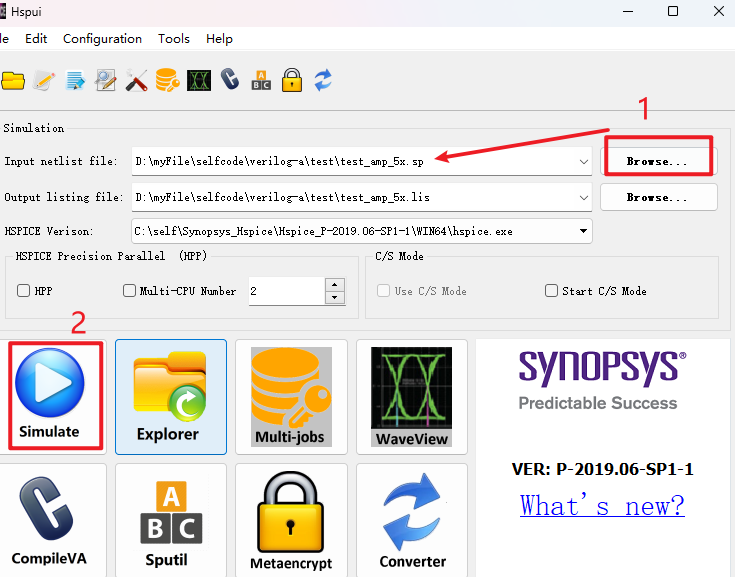

回到Hspui界面，点击Browse，选择test_amp_5x.sp文件，点击Simulate

注：点击Simulate仿真结束后，弹出的对话框会自动消失，同时会生成 .lis .st0 .tr0 .pa0等文件。若只有.lis 文件表明存在错误，可以打开 .lis文件查看错误原因，修改代码，重复步骤3.2。

3.3 查看结果波形

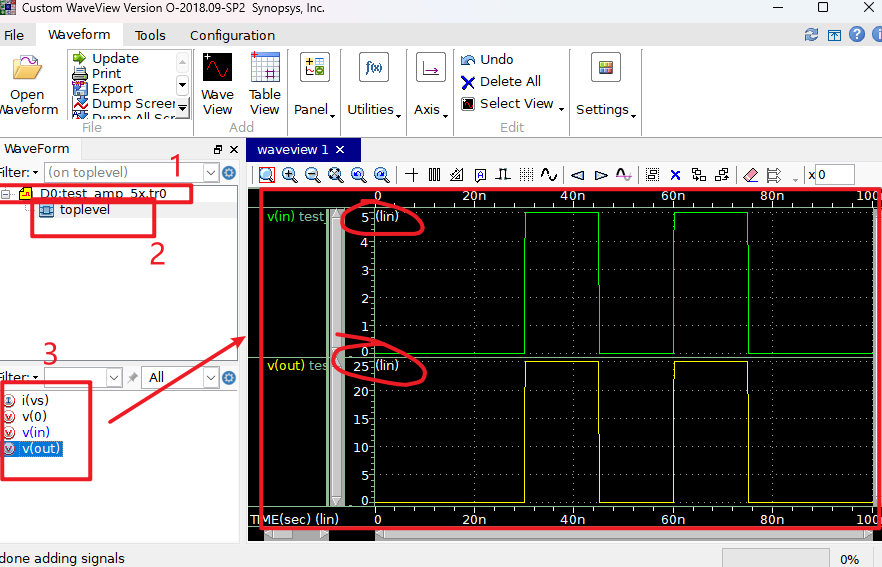

在步骤3.2之后，直接点击WaveView，弹出WaveView框并自动显示test_amp_5x.tr0文件，点击test_amp_5x.tr0→toplevel，双击对应波形名称即可查看波形。

Verilog-a数组赋值注意事项

`include "constants.vams"     // 包含标准常量定义
`include "disciplines.vams"  // 包含电学域定义

module t111(in, out);      // 模块名：amp_5x，端口：in（输入）、out（输出）
input in;          // 输入端口
output out;        // 输出端口
electrical in, out;
real numer[0:2] = {1, 0.2, 0.3};   // 分子（默认值1）
real denom[0:2] = {1, -1};    // 分母（默认值1）
real gain = 1;  // 增益（默认值1）
real ic = 0;     // 初始条件（默认值0）
real zero[0:2] = {0, 0, 0};


analog begin
  // 传递函数：H(s) = gain / s （积分器）
  // 使用 Laplace变换实现，多项式系数由低到高排列
  numer = {2, 2, 2};  // 此赋值方式错误，赋值后numer结果为[0.00, 1.00, 0.00]
  $display("numer0: %.2f,   numer1:%.2f,   numer2: %.2f", numer[0],numer[1],numer[2]);
  numer[0] = 3; numer[1] = 3; numer[2] = 3;  // 此赋值方式正确，赋值后numer结果为[3.00, 3.00, 3.00]
  $display("numer0: %f,   numer1:%f,   numer2: %f", numer[0],numer[1],numer[2]);
  numer = zero;      // 此赋值方式正确，赋值后numer结果为[10.00, 10.20, 10.30]
  $display("numer0: %f,   numer1:%f,   numer2: %f", numer[0],numer[1],numer[2]);
  // denom[0:2] = {1.0, 0.0, 0.0};
  V(out) <+ zi_nd(V(in), numer, denom, 0.2e-9);
end
endmodule

更多Verilog-A表达式可以参考：

Verilog-A Language Reference Manual 译文 Section 4：表达式 - 知乎
