UR5机械臂雅可比矩阵

于 2023-07-06 19:18:51 发布
阅读量1k 收藏 19
点赞数 6
分类专栏： 笔记 文章标签： 机器人
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/qq_45698124/article/details/131583429
版权

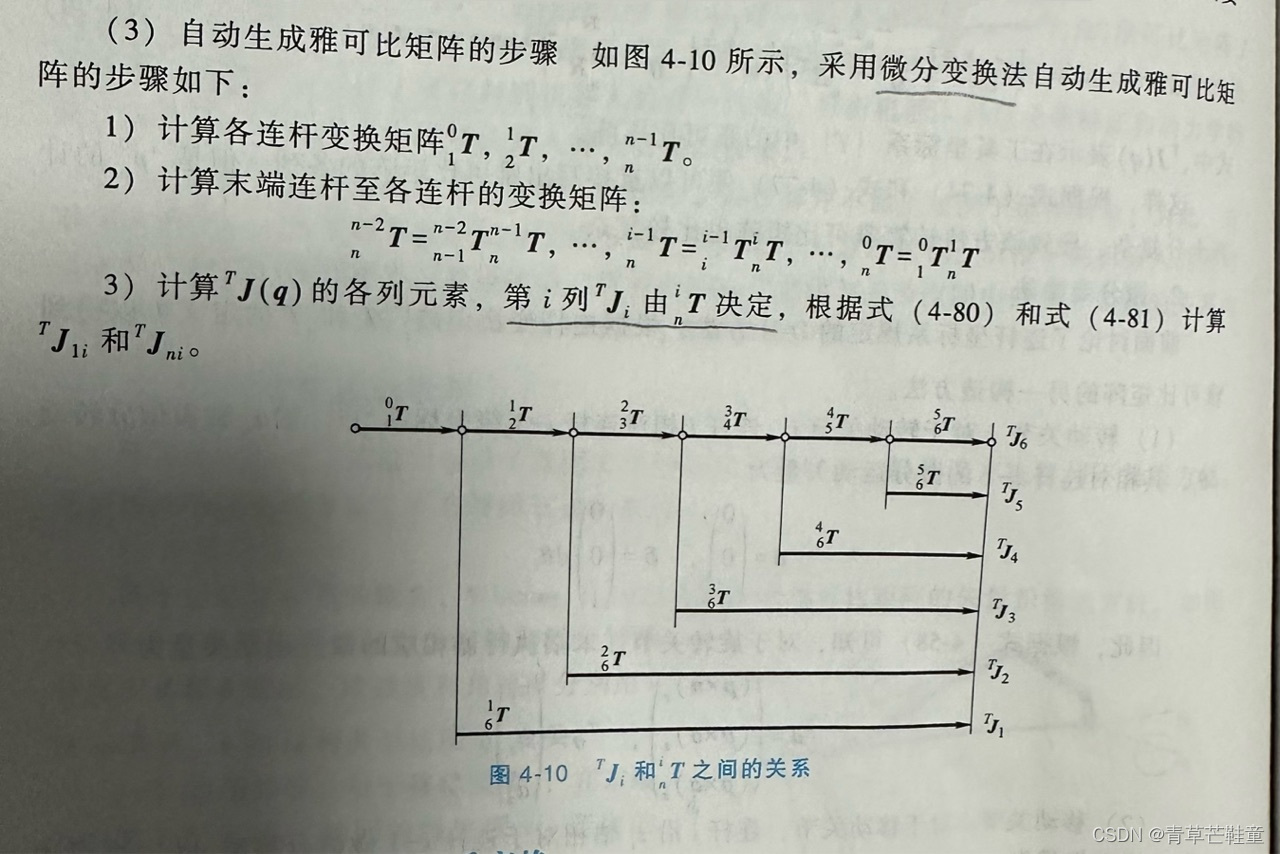

采用微分变换法。

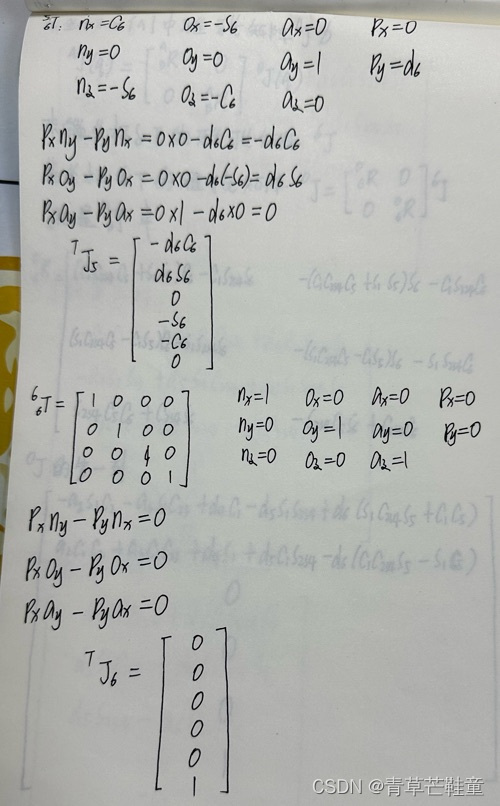

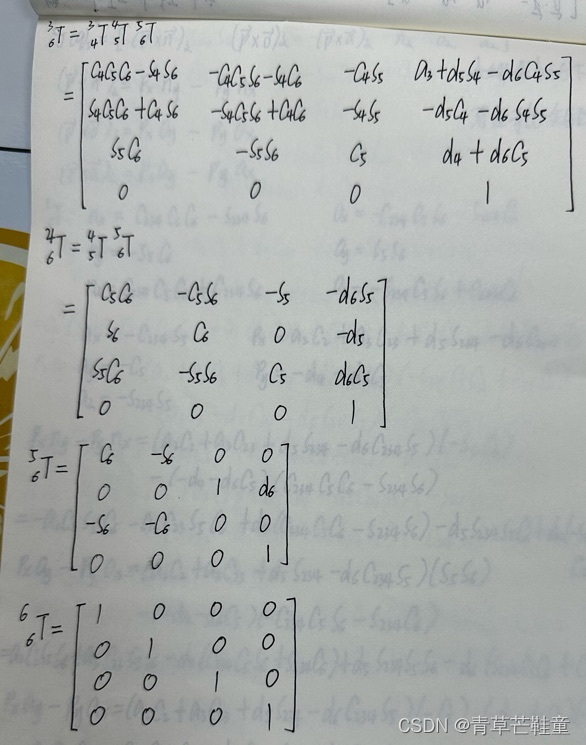

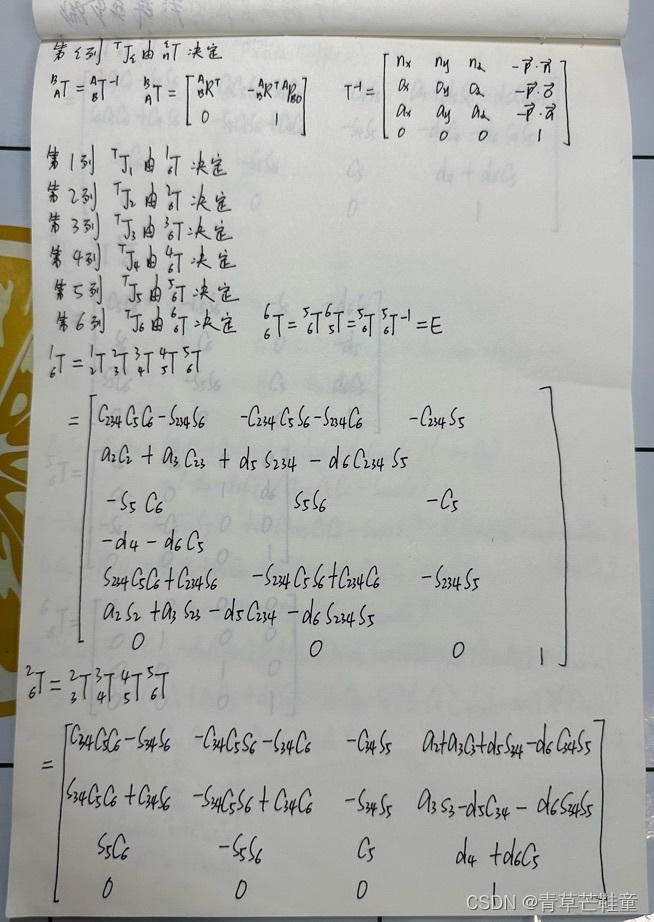

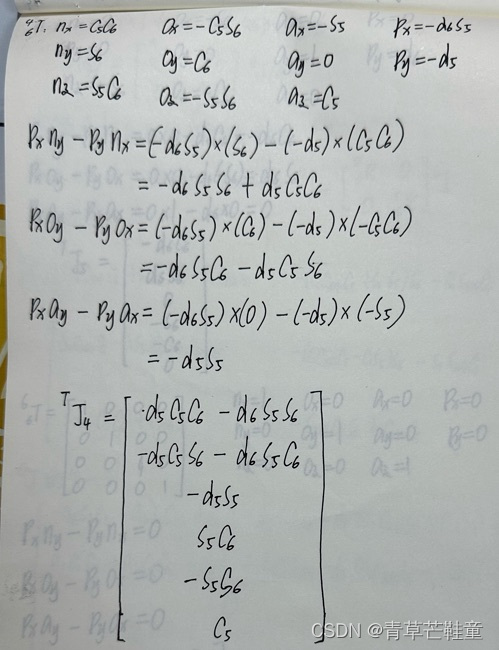

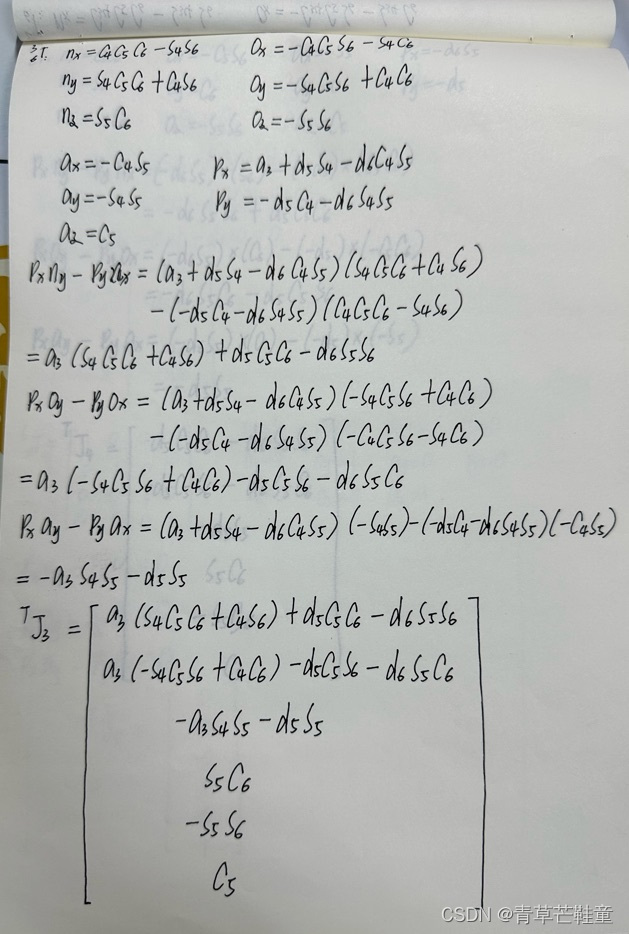

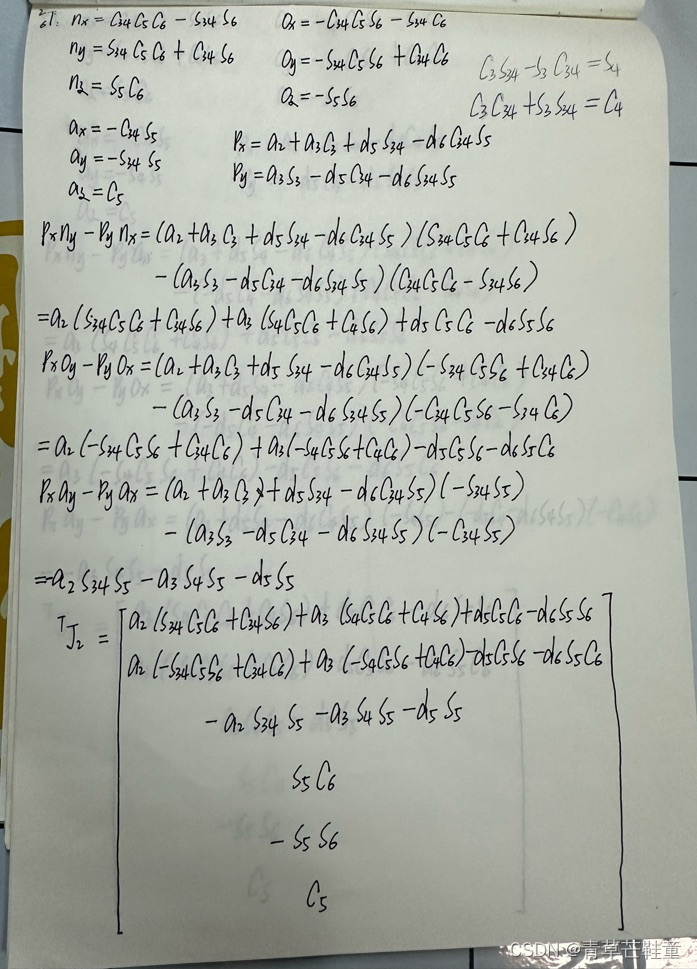

1、在末端坐标系下的雅可比矩阵





e7188fa942ce42368219b7ac6d612e21.png  1e41193b8fdb4704afefd3cb9e7b53dd.png

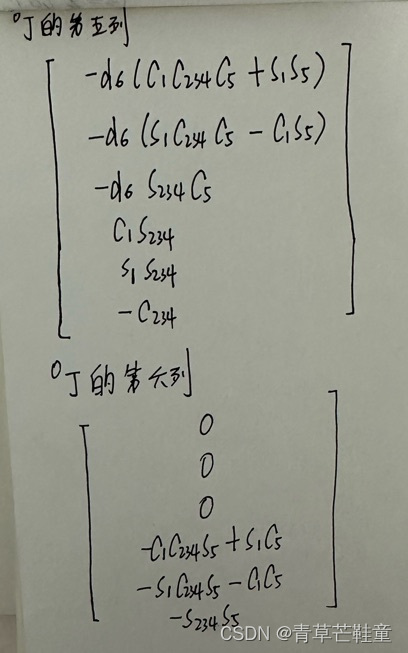

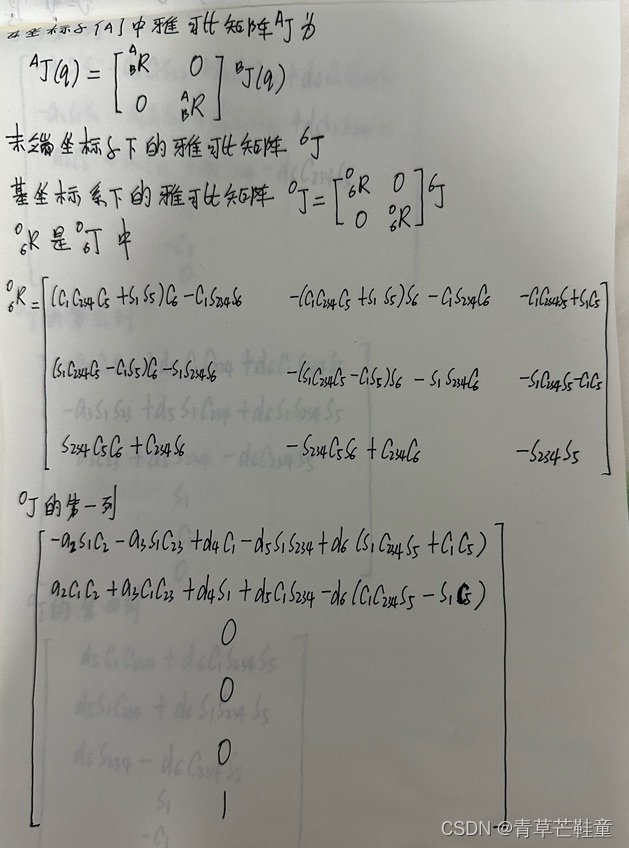

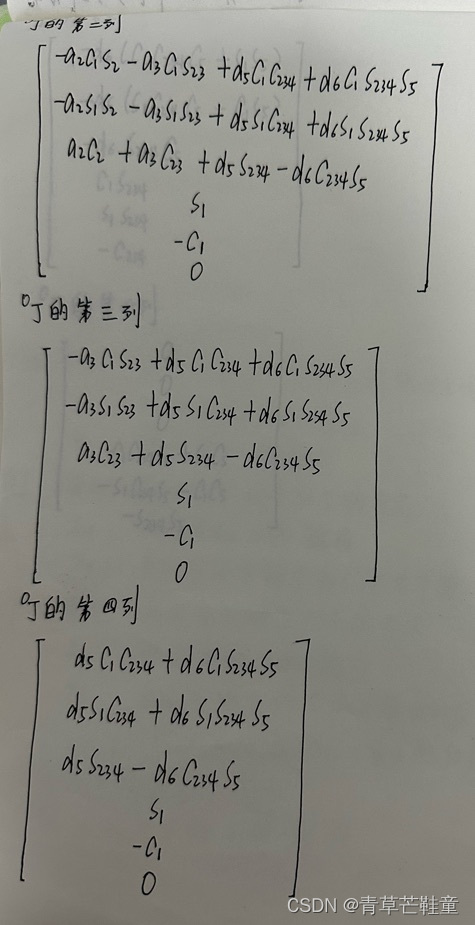

在基座标下的雅可比矩阵
