实验三 UML建模（软件工程）

（一）实验目的要求

1. 了解UML的特点

2. 熟悉掌握UML中各类图的画法

（二）实验材料和仪器设备

1. PC机

2.UML绘图环境

（三）实验内容

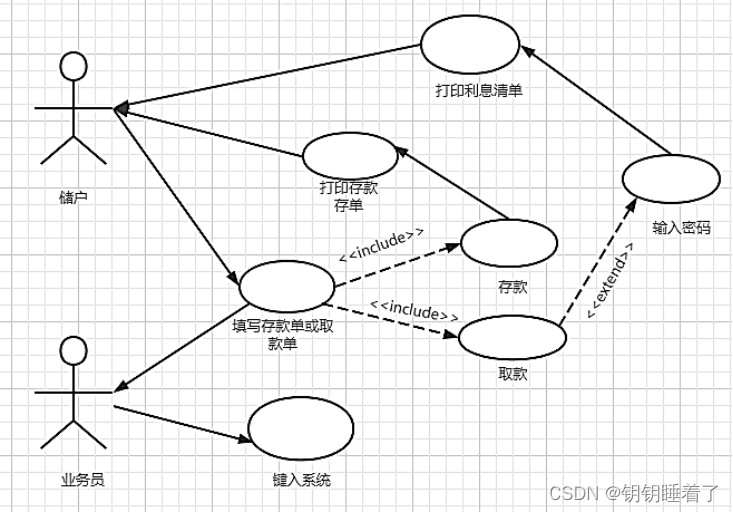

1. 银行计算机储蓄系统的工作过程大致如下：储户填写的存款单或取款单由业务员键入系统，如果是存款则系统记录存款人姓名、住址、身份证号码等存款信息，并打印出存款存单给储户；如果是取款且存款时留有密码，则系统首先核对储户密码，若密码正确或存款时未留密码，则系统计算利息并打印出利息清单给储户。请画出该系统的用例图。

操作提示：利用process on 来绘制用例图。按上述网址注册进入，单击 “新建”选择“UML”找到“UML用例图”来画

银行计算机储蓄系统用例图

请将图表复制到此处（可截图，注意调整大小）：

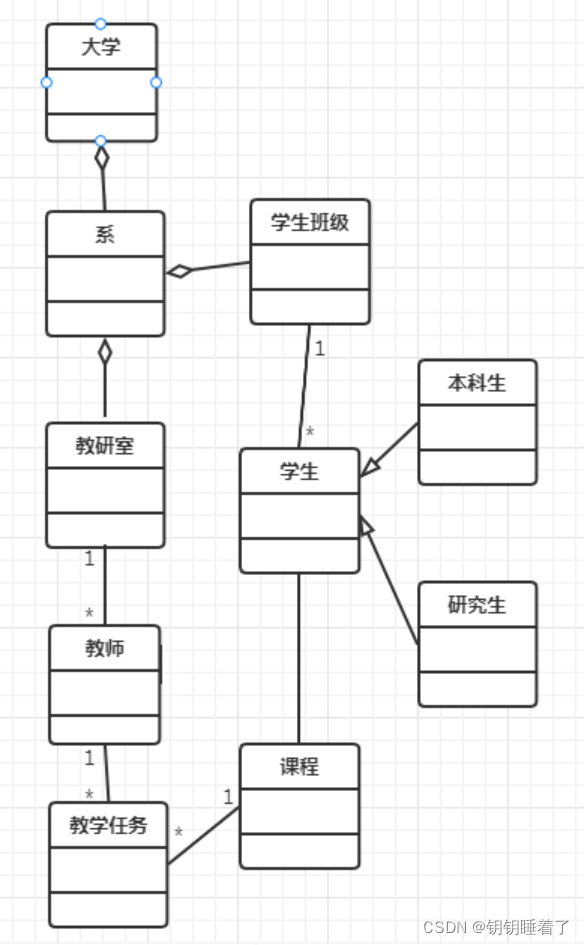

2. 在大学的教学管理系统中涉及下面的类和对象：大学、系、教研室、教师、学生班级、学生、本科生、研究生、教学任务、课程。

这些类对象之间具有这样的关系：一所大学下设多个系，每个系包括多个教研室和多个学生班级。每位教师只能归属于一个教研室。学生分为本科生和研究生。每位教师可以承担多门课程的教学任务，每个学生可以选修多门课程。画出类图，类中属性和操作暂不描述，重点画出类之间的关系。

操作提示：在process on中，单击 “新建”选择“UML” 找到“UML类图”来画。

教学管理系统类图

请将图表复制到此处（可截图，注意调整大小）：

3. 某市进行招考公务员工作，分行政、法律、财经三个专业。市人事局公布所有用人单位招收各专业的人数，考生报名，招考办公室发放准考证。考试结束后，招考办公室发放考试成绩单，公布录取分数线，针对每个专业，分别将考生按总分从高到低进行排序。用人单位根据排序名单录用，发放录用通知书给考生，并给招考办公室留存备查。请根据以上情况进行分析，画出顺序图。

操作提示：在process on中，单击 “新建”选择“UML” 找到“UML时序图”来画。

招聘考试 顺序图

请将图表复制到此处（可截图，注意调整大小）：

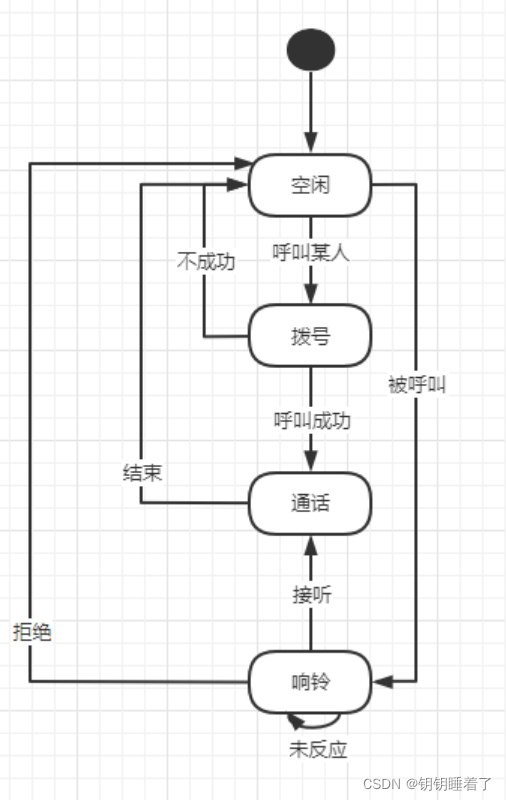

4.当手机开机时，它处于空闲状态，当用户使用电话呼叫某人时，手机进入拨号状态。如果呼叫成功，即电话接通，手机就处于通话状态;如果呼叫不成功，例如对方线路有问题，关机 、拒绝接听。这时手机停止呼叫，重新进入空闲状态，手机进入空闲状态下被呼叫，手机进入响铃状态，如果用户接听电话，手机处于通话状态；如果用户未做出任何反应，可能他没有听见铃声，手机一直处于响铃状态，如果用户拒绝来电，手机回到空闲状态。请画出状态图。

操作提示：在process on中，单击 “新建”选择“UML” 找到“UML状态图/活动图”。

手机状态图

请将图表复制到此处（可截图，注意调整大小）：

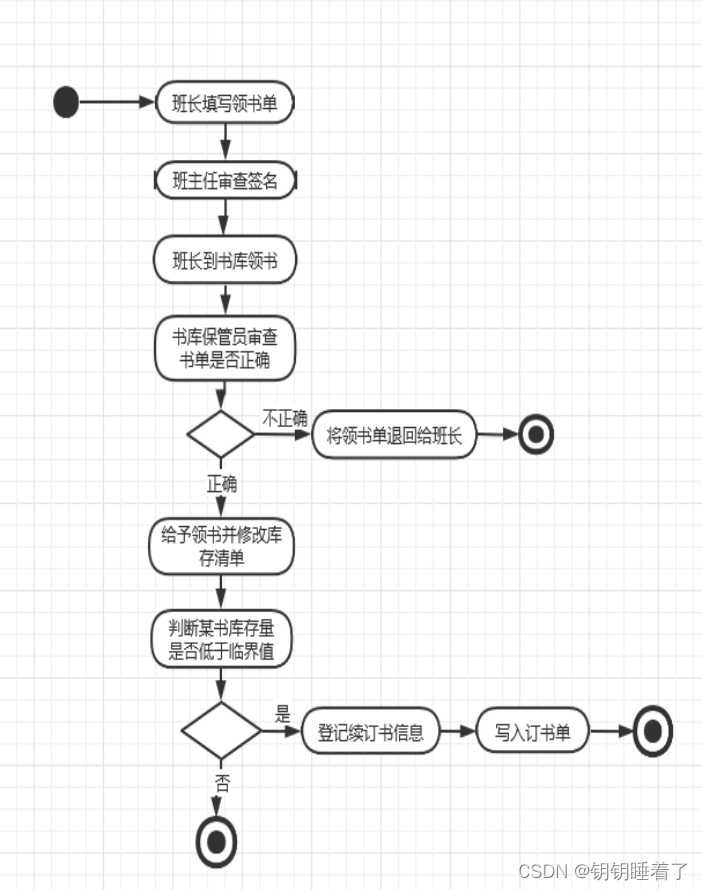

1. 某学校领书的工作流程为：学生班长填写领书单，班主任审查后签名，然后班长拿领书单到书库领书。书库保管员审查领书单是否有班主任签名，填写是否正确等，不正确的领书单退回给班长；如果填写正确则给予领书并修改库存清单；当某书的库存量低于临界值时，登记需订书的信息。每天下班前为采购部门提供一张订书单。用活动图来描述领书的过程。

操作提示：在process on中，单击 “新建”选择“UML” 找到“UML状态图/活动图”。

领书活动图

请将图表复制到此处（可截图，注意调整大小）：
