不想看原理请跳过一、二、三、四，直接到配置五，干完活有时间在慢慢看原理。

一、什么是堆叠-Stack
指将多台交换机通过堆叠线缆连接在一起，逻辑上变成一台交换设备，作为一个整体参与数据转发。即：1 + 1 = 一

二、堆叠的好处

提高可靠性、扩展端口数量、增大带宽、简化组网易于管理、长距离堆叠、跨设备链路聚合、流量本地优先转发等

三、堆叠方式

3.1业务口堆叠

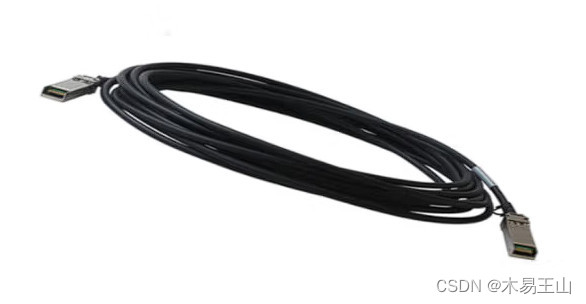

普通线缆堆叠：需要手动配置（指定物理端口绑定到逻辑端口），可以使用光纤、网线、高速电缆等。

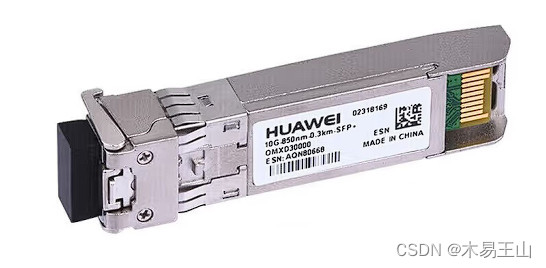

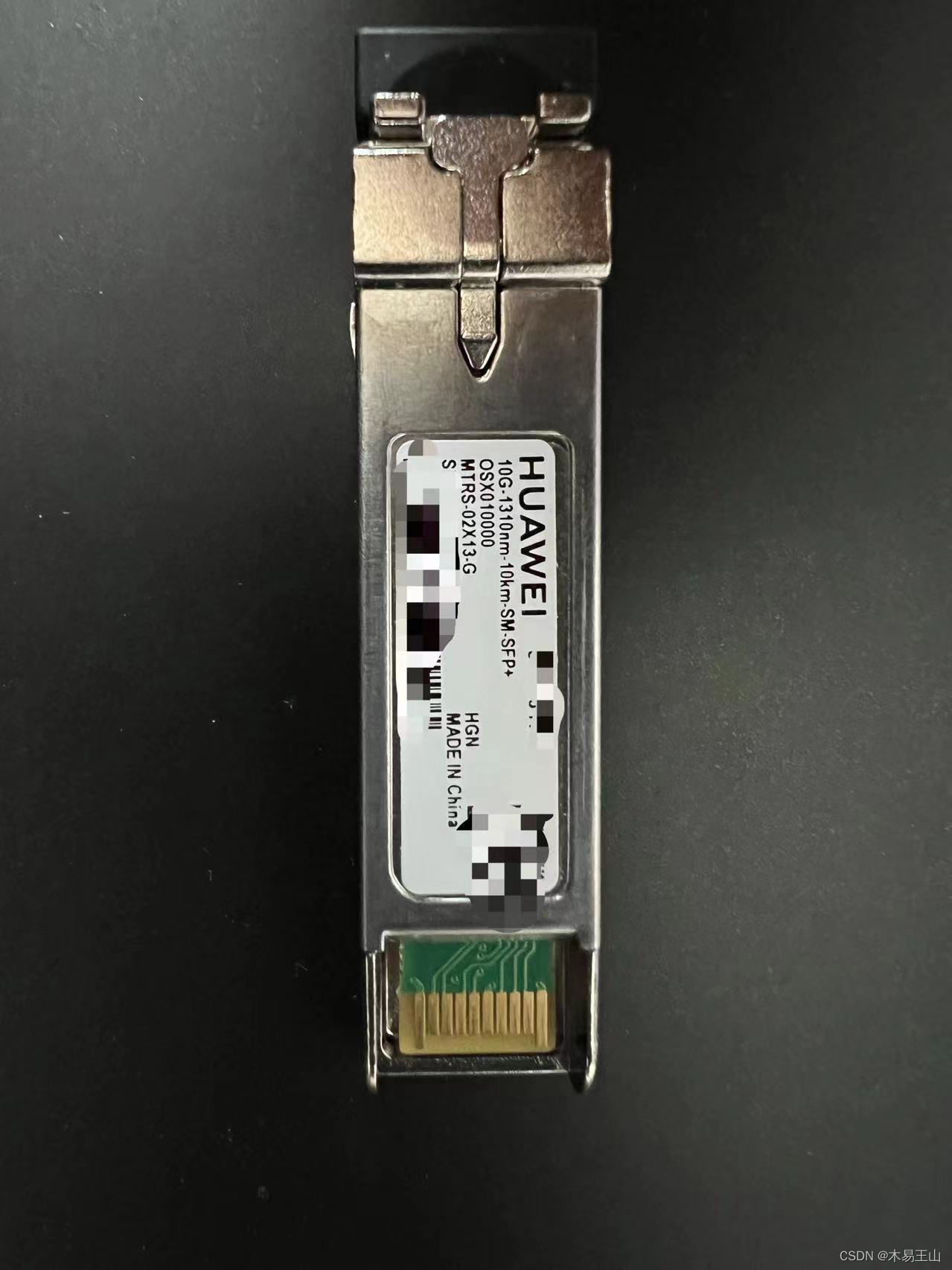

华为万兆光模块

专用线缆堆叠：无需配置，插入即能堆叠成功。专用堆叠线缆的两端区分主和备，带有Master标签的一端为线缆主端，不带有标签的一端为线缆备端。

3.2堆叠卡堆叠

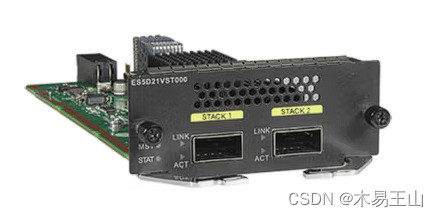

堆叠版卡

四、堆叠的原理

堆叠角色
在一个堆叠系统中，分为主交换机、备交换机、从交换机三种角色，都可以进行业务流量的转发。添加、移除或替换堆叠成员交换机，都可能导致堆叠成员角色的变化。
主交换机：整个堆叠系统就1个，负责管理。
备交换机：整个堆叠系统就1个，是主交换机的备份交换机。
从交换机：整个堆叠系统会有很多台，是备交换机的备份交换机，负责业务转发。
堆叠ID
用来标识堆叠成员交换机，是槽位号，取值范围是0～8，默认是0。即：最多支持9台设备组建堆叠
每个堆叠成员交换机在堆叠系统中具有唯一的堆叠ID。
为了便于管理，需要手动指定ID，当交换机成员加入堆叠系统，槽位号自动变更。
如果没有提前规划，那ID会随机分配，当有新交换机成员加入时ID冲突，则堆叠主交换机从0～最大的堆叠ID进行遍历，找到第一个空闲的ID分配给该新成员。
堆叠优先级
主要用于角色选举过程中确定成员交换机的角色。
优先级值越大表示优先级越高
堆叠主交换机的选举过程是：先比较交换机启动时间，再比较堆叠优先级。当两台交换机启动时间相差20秒以内时，则认为交换机启动时间相同，此时堆叠优先级大的交换机将被选举为主交换机。堆叠优先级取值范围为1～255，缺省优先级值为100，可以修改，修改后的堆叠优先级不影响当前主交换机。只有堆叠系统复位重新选举时，修改后的堆叠优先级才生效。
堆叠建立
1.物理连接：将设备和线缆连接好。可分为成链形和环形两种连接。
2.主交换机选举：交换机之间相互发送堆叠竞争报文，并根据选举原则，选出主交换机。
3.堆叠ID分配和备交换机选举：主交换机收集所有成员交换机的拓扑信息，向所有成员交换机分配堆叠ID，之后选出堆叠系统备交换机。
4.软件版本和配置文件同步：主交换机将整个堆叠系统的拓扑信息同步给所有成员交换机，成员交换机同步主交换机的系统软件和配置文件，之后进入稳定运行状态。

关于选举比较：1、比较开机时间越短越优先。2、比较优先级值越大越优先。3、比较mac地址值越小越优先。当1相同时比较2，当2相同时比较3。

关于连接类型
链形堆叠：适合长距离堆叠，可靠性低
环形堆叠：可靠性高、带宽利用率高，不适合长距离堆叠

MAC地址
堆叠系统的MAC地址是主交换机的MAC地址。当堆叠系统的主交换机离开时，
如果主交换机在10分钟内重新加入堆叠系统，则堆叠系统将继续使用该交换机的MAC地址。新加入堆叠系统后，如果原主交换机变为了从交换机，则堆叠系统的MAC地址就是从交换机的MAC地址。
如果主交换机没有在10分钟内重新加入堆叠系统，则堆叠系统的MAC地址将切换为新主交换机的MAC地址。
堆叠系统MAC地址的缺省切换时间是10分钟，可以使用命令stack timer mac-address switch-delay delay-time进行配置。
堆叠系统MAC地址切换将造成流量中断，为了减少影响，可以执行命令stack timer mac-address switch-delay 0将堆叠系统MAC地址设置为永久堆叠MAC地址，只要堆叠系统不重启永久堆叠MAC地址都不会进行切换。
多主检测-MAD
堆叠系统中所有成员交换机都使用同一个IP地址和MAC地址，当堆叠分裂后，会产生多个交换机共用同一个IP及MAC，引起网络故障，必须进行IP地址和MAC地址的冲突检查。
多主检测MAD（Multi-Active Detection），是一种检测和处理堆叠分裂的协议。链路故障导致堆叠系统分裂后，MAD可以实现堆叠分裂的检测、冲突处理和故障恢复，降低堆叠分裂对业务的影响。

堆叠分裂后，MAD冲突处理机制会使分裂后的堆叠系统处于Detect（工作）状态或Recovery（禁用）状态
MAD分裂检测机制会检测到网络中存在多个处于Detect状态的堆叠系统，这些堆叠系统之间相互竞争，竞争成功的堆叠系统保持Detect状态，竞争失败的堆叠系统会转入Recovery状态；并且在Recovery状态堆叠系统的所有成员交换机上，关闭除保留端口以外的其它所有物理端口包括管理口，以保证该堆叠系统不再转发业务报文。
MAD竞争原则与主交换机的竞争原则类似

MAD检测方式有两种：直连检测方式和代理检测方式。在同一个堆叠系统中，两种检测方式互斥，不可以同时配置。

1.直连检测方式：交换机间通过普通线缆直连的专用链路进行多主检测，堆叠系统正常运行时，不发送MAD报文；堆叠系统分裂后，分裂后的两台交换机以1s为周期通过检测链路发送MAD报文进行多主冲突处理。
```
    1.1中间设备直连：所有成员交换机之间至少有一条检测链路与中间设备相连。
 由于MAD报文是BPDU报文，采用通过中间设备的直连检测方式时，在直连检测链路的中间设备上需要配置转发BPDU报文
    1.2Full-mesh方式直连 ：即每两台成员交换机之间至少有一条检测链路。
 接口配置直连多主检测功能后，不能再配置其他业务。为保证可靠性，成员交换机之间最多可以配置8条直连检测链路。
```
2.代理检测方式：所有成员交换机都与代理设备连接，并将这些链路加入同一个Eth-Trunk内，在堆叠系统Eth-Trunk上启用代理检测，在代理设备上启用MAD检测功能。
堆叠系统正常运行时，堆叠成员交换机以30s为周期通过检测链路发送MAD报文。堆叠成员交换机对在正常工作状态下收到的MAD报文不做任何处理；堆叠分裂后，分裂后的两台交换机以1s为周期通过检测链路发送MAD报文进行多主冲突处理。
2.1单机作代理
2.2两套堆叠系统互为代理

部署建议
•堆叠系统与其他网络设备相连时，建议使用Eth-Trunk接口相连，并且堆叠系统的每台成员交换机都能有一个端口加入到Eth-Trunk中。
•堆叠系统连接接入设备时，建议将直连终端的端口配置为STP边缘口，以避免连接终端的端口Up/Down状态变化时触发STP重新计算，影响流量转发。
•如果配置storm-control的端口较多，建议用流量抑制替代，流量抑制对CPU资源的消耗很少。
•如果配置port-security的端口较多，建议用mac-limit替代，mac-limit对CPU资源的消耗很少。
•当堆叠系统相连的网络中有成环风险时，建议通过命令mac-address flapping action error-down配置MAC地址漂移检测与接口error-down联动机制。这样可以提升处理性能，并且接口Down时能够被对端设备感知。同时，如果对端设备有冗余保护链路，则可以快速切换到正常链路。

上述代码框来自官方文档

五、抄底捞干-直接开配置

本次实验环境为华为S5731-S系列交换机2台，配置业务口普通线缆堆叠，配置直连式MAD检测。
5.1实验环境准备

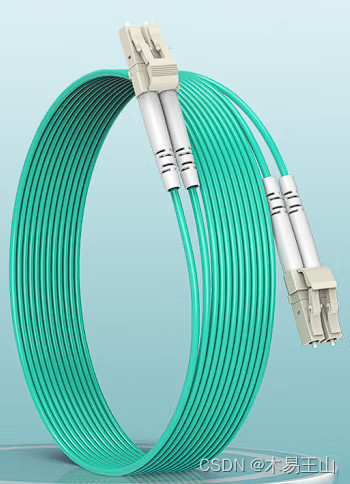

1台华为S5731-S48T4X交换机、1台华为S5731-S24T4X交换机、2个SM1310-10G模块、1条万兆单模光纤跳线、1条网线

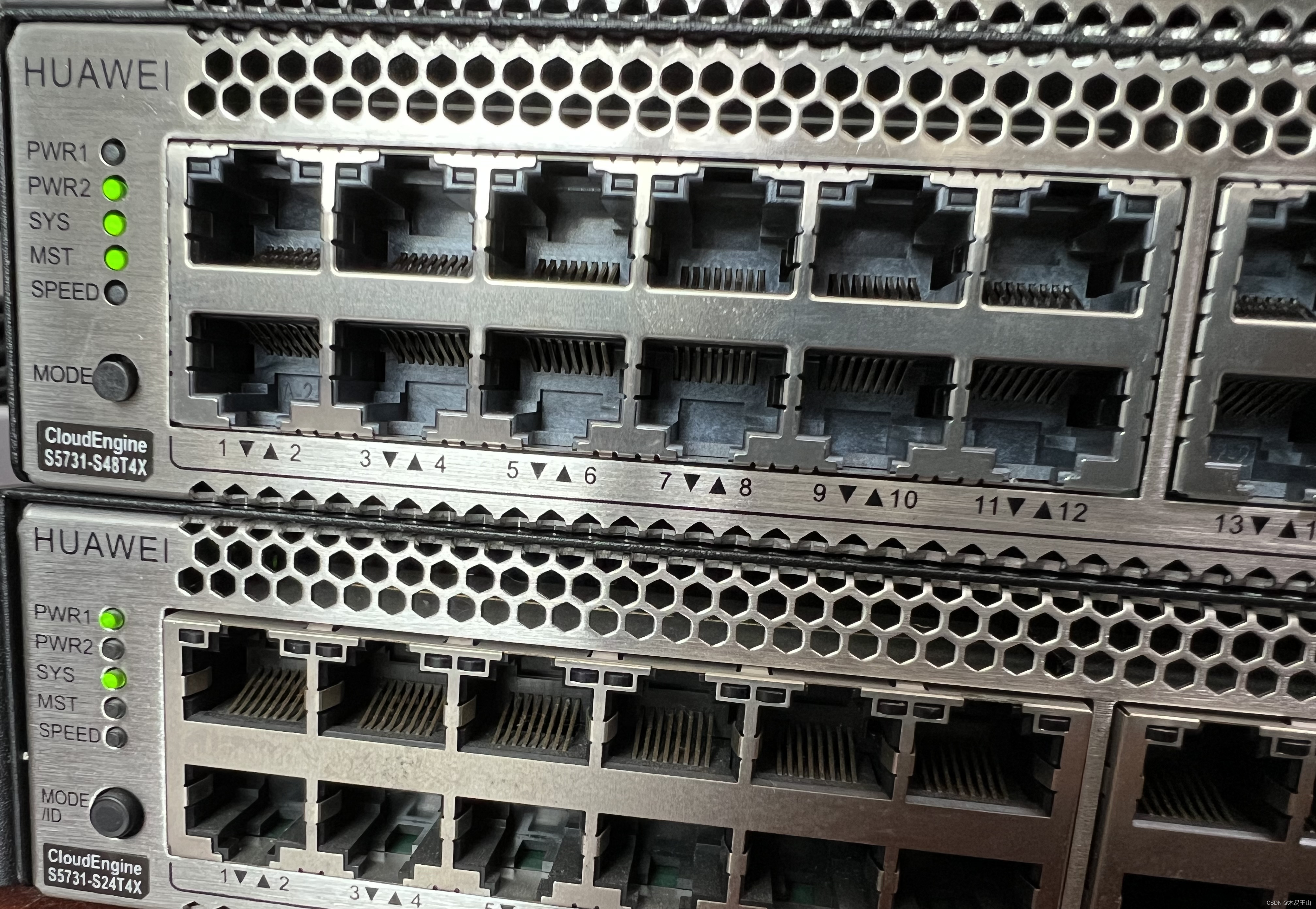

2台交换机

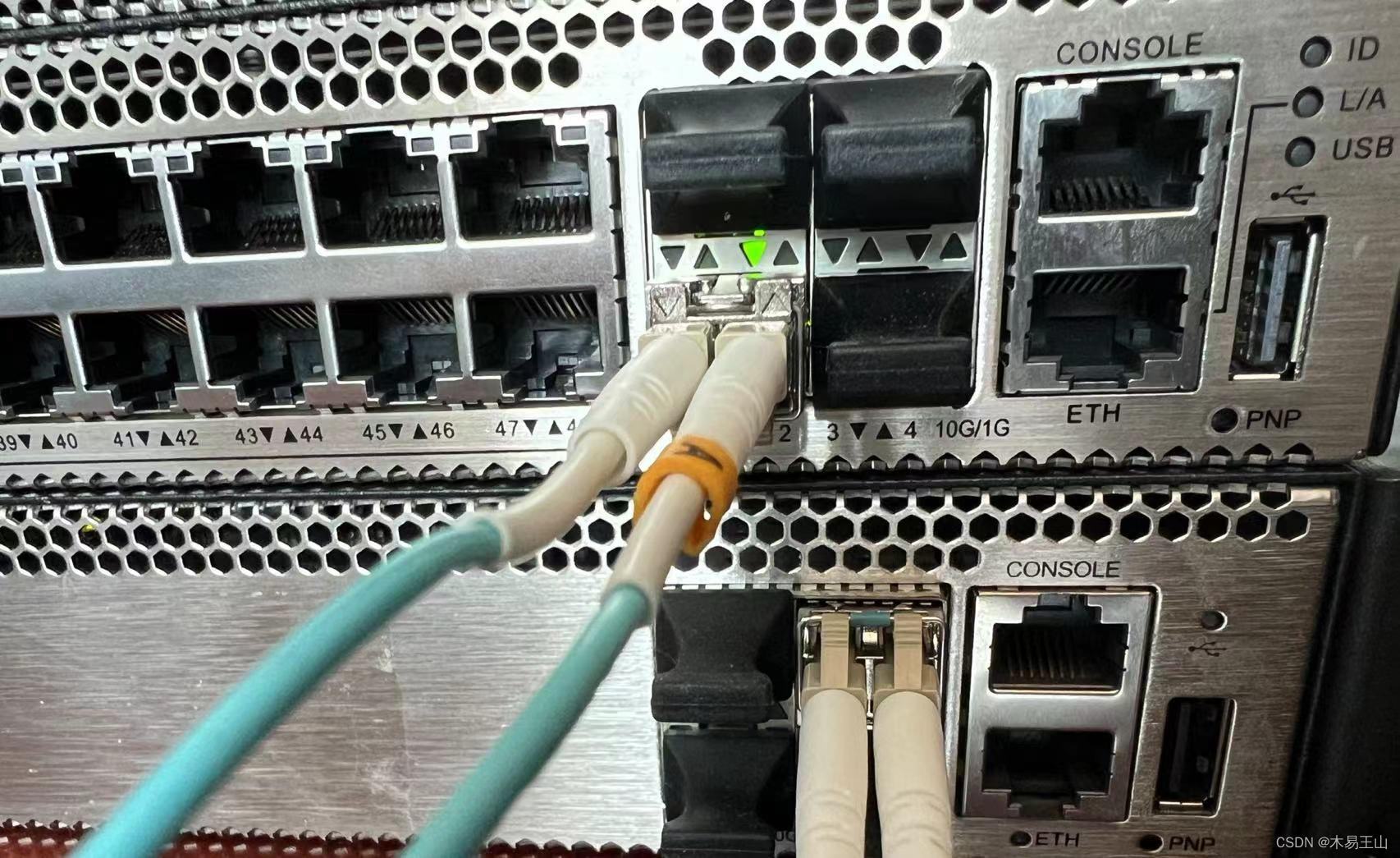

物理端口连接（2台设备采用链形连接）
线路连接

5.2配置
开局先将1台交换机加电——登录交换机，检查软件版本，发现不是最新版软件，进入官网升级交换机软件版本（操作步骤）软件版本升级完成。

<MYWS1>dis version
Huawei Versatile Routing Platform Software
VRP (R) software, Version 5.170 (S5731 V200R022C00SPC500)
Copyright (C) 2000-2022 HUAWEI TECH Co., Ltd.
HUAWEI S5731-S48T4X Routing Switch uptime is 0 week, 0 day, 0 hour, 33 minutes

开始进行堆叠配置

1.将物理端口加入堆叠逻辑端口
<MYWS1>dis int brie       \\检查端口信息
PHY: Physical
*down: administratively down
#down: LBDT down
..........
XGigabitEthernet0/0/1       up    up           0%     0%          0          0
XGigabitEthernet0/0/2       down  down         0%     0%          0          0
XGigabitEthernet0/0/3       down  down         0%     0%          0          0
XGigabitEthernet0/0/4       down  down         0%     0%          0          0
<MYWS1>
<MYWS1>system-view       \\进入系统试图
Enter system view, return user view with Ctrl+Z.
[MYWS1]interface stack-port 0/1       \\进入堆叠逻辑接口
[MYWS1-stack-port0/1]port interface XGigabitEthernet 0/0/1 enable \\将物理接口加入逻辑接口
Warning: Enabling stack function may cause configuration loss on the interface. Continue? [Y/N]:y       \\确认
Info: This operation may take a few seconds. Please wait...
                  下面是系统回显
Jun 26 2024 07:21:42 MYWS LLDP/4/NBRCHGTRAP:OID 1.0.8802.1.1.2.0.0.1 Neighbor information is changed. (LldpStatsRemTablesInserts=0, LldpStatsRemTablesDeletes=1, LldpStatsRemTablesDrops=0, LldpStatsRemTablesAgeouts=0)
Jun 26 2024 07:21:42 MYWS %%01IFPDT/4/IF_STATE(l)[6]:Interface XGigabitEthernet0/0/1 has turned into DOWN state.
Jun 26 2024 07:21:42 MYWS %%01IFNET/4/IF_STATE(l)[7]:Interface Vlanif1 has turned into DOWN state..
[MYWS1-stack-port0/1]
Jun 26 2024 07:21:42 MYWS %%01IFNET/4/IF_DISABLE(l)[8]:Interface XGigabitEthernet0/0/1 has been unavailable.
Jun 26 2024 07:21:42 MYWS %%01IFADP/4/PORTDOWNINFO(l)[9]:Interface XGigabitEthernet0/0/1 has turned into DOWN state. (Information=Physical state(PMD): down, Physical state(PCS): down, RX loss of signal: no, Current lane0 RX power(dBM): -1.92, Current lane0 TX power(dBM): -2.81, Local fault: no, Remote fault: no, PMA fault: NA, PCS fault: NA, High BER: NA, PCS block lock: NA, Transmit local fault: NA, Receive local fault: NA, PMD receive signal OK: NA, XGXS PLL has lost lock: NA, XGXS PLL lock detected: NA, RX lock: NA)
Jun 26 2024 07:21:43 MYWS %%01IFNET/4/IF_ENABLE(l)[10]:Interface XGigabitEthernet0/0/1 has been available.
[MYWS1-stack-port0/1]
Jun 26 2024 07:21:43 MYWS FSP/4/STACKPORTISUP:OID 1.3.6.1.4.1.2011.5.25.183.1.22.12 Stack port XGigabitEthernet0/0/1 state has changed to up.
Jun 26 2024 07:21:43 MYWS FSP/3/STACKPORTDOWNRESUME:OID 1.3.6.1.4.1.2011.5.25.183.1.22.66 Stack port XGigabitEthernet0/0/1 recovers from the down state.
[MYWS1-stack-port0/1]
Jun 26 2024 07:21:45 MYWS %%01IFPDT/4/IF_STATE(l)[11]:Interface XGigabitEthernet0/0/1 has turned into UP state.
[MYWS1-stack-port0/1]quit
[MYWS1]
-------------------------------------------------------------------------
<MYWS2>system-view            \\进入系统试图
Enter system view, return user view with Ctrl+Z.
[MYWS2]interface stack-port 0/2     \\进入堆叠逻辑接口
[MYWS2-stack-port0/2]port interface XGigabitEthernet 0/0/4 enable  \\将物理接口加入逻辑接口
Warning: Enabling stack function may cause configuration loss on the interface. Continue? [Y/N]:y         \\确认
Info: This operation may take a few seconds. Please wait...
                 下面是系统回显
Jun 26 2024 07:47:31 MYWS2 %%01IFPDT/4/IF_STATE(l)[0]:Interface XGigabitEthernet0/0/4 has turned into DOWN state.
Jun 26 2024 07:47:31 MYWS2 %%01IFNET/4/IF_STATE(l)[1]:Interface Vlanif1 has turned into DOWN state.
Jun 26 2024 07:47:31 MYWS2 %%01IFNET/4/IF_DISABLE(l)[2]:Interface XGigabitEthernet0/0/4 has been unavailable.
Jun 26 2024 07:47:31 MYWS2 %%01IFADP/4/PORTDOWNINFO(l)[3]:Interface XGigabitEthernet0/0/4 has turned into DOWN state. (Information=Physical state(PMD): down, Physical state(PCS): down, RX loss of signal: no, Current lane0 RX power(dBM): -2.07, Current lane0 TX power(dBM): -3.29, Local fault: no, Remote fault: no, PMA fault: NA, PCS fault: NA, High BER: NA, PCS block lock: NA, Transmit local fault: NA, Receive local fault: NA, PMD receive signal OK: NA, XGXS PLL has lost lock: NA, XGXS PLL lock detected: NA, RX lock: NA).
The stack-port 2 turned to up at 2024-06-26 07:47:32
.
[MYWS2-stack-port0/2]
Jun 26 2024 07:47:32 MYWS2 %%01ECML/3/ECM_CHANNEL_NORMAL(l)[4]:Stack port XGigabitEthernet0/0/4 channel status is normal.
Jun 26 2024 07:47:32 MYWS2 FSP/4/STACKPORT_UP:OID 1.3.6.1.4.1.2011.5.25.183.1.22.1 Stack-port 0/2 changes to up.
Jun 26 2024 07:47:32 MYWS2 FSP/4/STACKPORTISUP:OID 1.3.6.1.4.1.2011.5.25.183.1.22.12 Stack port XGigabitEthernet0/0/4 state has changed to up.
Jun 26 2024 07:47:32 MYWS2 FSP/3/STACKPORTDOWNRESUME:OID 1.3.6.1.4.1.2011.5.25.183.1.22.66 Stack port XGigabitEthernet0/0/4 recovers from the down state.
Jun 26 2024 07:47:32 MYWS2 %%01SRM/4/STACK_PORT_UP(l)[5]:Stack-port 0/2 change to up.
Jun 26 2024 07:47:32 MYWS2 %%01IFNET/4/IF_ENABLE(l)[6]:Interface XGigabitEthernet0/0/4 has been available.
[MYWS2-stack-port0/2]
Jun 26 2024 07:47:33 MYWS2 %%01FSP/4/NBR_DISCOVER(l)[7]:Slot 0 discovered a neighbor on port 2.
[MYWS2-stack-port0/2]
Jun 26 2024 07:47:33 MYWS2 %%01IFPDT/4/IF_STATE(l)[8]:Interface XGigabitEthernet0/0/4 has turned into UP state.
[MYWS2-stack-port0/2]quit
[MYWS2]
Jun 26 2024 07:47:38 MYWS2 %%01FSP/4/SWTICH_REBOOTING(l)[9]:An SPDU message is received from another MPU, and the switch 0 will reboot.
[MYWS2]
Device will restart for stack merge
Jun 26 2024 07:47:41 MYWS2 %%01SRM/4/MSTRSCURST(l)[10]:Master SCU is reset.
Jun 26 2024 07:47:41 MYWS2 %%01SRM/4/RESETREASON(l)[11]:Reset for stack combine, the barcode is: 1021A0384342.
[MYWS2]
The stack-port 2 turned to down at 2024-06-26 07:47:42
System reboot at 07:47:42BSBC start...

根据上述操作后，该设备会自动重启，检查堆叠系统是否建立。

[MYWS1]dis stack    \\查看堆叠成员交换机的堆叠信息。
Stack mode: Service-port
Stack topology type: Link
Stack system MAC: 6c44-2ab8-af60
MAC switch delay time: 10 min
Stack reserved VLAN: 4093
Slot of the active management port: --
Slot      Role        MAC Address      Priority   Device Type
-------------------------------------------------------------
0         Master      6c44-2ab8-af60   100        S5731-S48T4X
1         Standby     c0bc-9a8c-0d30   100        S5731-S24T4X

[MYWS1]dis stack peers    \\查看堆叠成员交换机的邻居信息。
(B): Block all
Slot      Port1                   Peer1       Port2                   Peer2
---------------------------------------------------------------------------
0         STACK 1                   1         STACK 2                 None
1         STACK 1                 None        STACK 2                   0

[MYWS1]dis stack port brief   \\查看堆叠端口信息
PHY     :Physical state
Protocol:Stack link protocol state
*down   :administratively down
(r)     :Runts trigger error down
(c)     :CRC trigger error down
(l)     :Link-flapping trigger error down
(m)     :Media mismatch trigger error down
Stack Port               PHY    Protocol  InUti  OutUti    InErrors   OutErrors
-------------------------------------------------------------------------------
stack-port0/1
  XGigabitEthernet0/0/1  up     up        0.01%   0.01%           0           0
stack-port1/2
  XGigabitEthernet1/0/4  up     up        0.01%   0.01%           0           0

[MYWS1]dis stack configuration    \\查看堆叠系统当前配置的堆叠命令信息。
*    : Invalid-configuration
#    : Unsaved configuration
---------------Configuration on slot 0 Begin---------------
stack enable
stack slot 0 renumber 0
stack slot 0 priority 100
stack reserved-vlan 4093
stack timer mac-address switch-delay 10

interface stack-port 0/1
 port interface XGigabitEthernet0/0/1 enable

---------------Configuration on slot 0 End-----------------

---------------Configuration on slot 1 Begin---------------
stack enable
stack slot 0 renumber 1
stack slot 1 priority 100
stack reserved-vlan 4093
stack timer mac-address switch-delay 10

interface stack-port 1/1

interface stack-port 1/2
 port interface XGigabitEthernet1/0/4 enable
---------------Configuration on slot 1 End-----------------

[MYWS1]dis stack channel  all      \\查看堆叠链路的连线及状态信息。
!     : Port have received packets with CRC error.
L-Port: Logic stack port
P-Port: Physical port
Slot  L-Port  P-Port        Speed  State  ||  P-Port        Speed  State  L-Port  Slot
---------------------------------------------------------------------------------------
0     0/1     XGE0/0/1      10G    UP         XGE1/0/4      10G    UP     1/2     1
1     1/2     XGE1/0/4      10G    UP         XGE0/0/1      10G    UP     0/1     0
---------------------------------------------------------------------------------------
[MYWS1]

配置MAD多主检测

[MYWS1]dis cu int g 0/0/1
#
interface GigabitEthernet0/0/1   \\接口下配置
 mad detect mode direct
#
return
[MYWS1]dis cu int g 1/0/1
#
interface GigabitEthernet1/0/1    \\接口下配置
 mad detect mode direct
#
return
[MYWS1]
[MYWS1]dis mad  verbose   \\验证配置
Current MAD domain: 0
Current MAD status: Detect
Mad direct detect interfaces configured:
 GigabitEthernet0/0/1
 GigabitEthernet1/0/1
Mad relay detect interfaces configured:
Excluded ports(configurable):
Excluded ports(can not be configured):
 XGigabitEthernet0/0/1
 XGigabitEthernet1/0/4
[MYWS1]

拆分堆叠

拆分通过业务口普通线缆和专用线缆组建的堆叠
1.执行命令save，保存配置。
2.执行命令copy source-filename destination-filename all
  备份配置文件到所有成员交换机，以备再次组建堆叠时使用。
3.拆除成员交换机之间的堆叠线缆。拆除堆叠线缆后，
  如果分裂后的交换机不再与原主交换机或备交换机相连，则该交换机会重启。
  由于堆叠成员交换机IP地址等部分配置相同，远程登录可能不成功，
  因此请通过Console口登录交换机进行后续配置。
4.执行命令system-view，进入系统视图。
5.执行命令reset stack configuration，清除堆叠的相关配置。
  清除的堆叠配置包括：
     交换机槽位号、堆叠优先级、
     堆叠保留VLAN、系统MAC切换时间、堆叠口配置、堆叠口速率配置。
  执行该命令会导致设备重启。
6.将成员交换机下电。
