为什么你焊接不好电路板？

        不知道你还否记得大学里第一次接触电烙铁，第一次应该都是焊接洞洞板吧，还有那个什么色环电阻。

        为什么当初你焊接不好呢？我个人觉得是个人焊接经验技术的问题占一部分，还有一部分是电烙铁、锡线等工具的问题。我只能说学校里的工具确实不怎么样，有木有这个感觉？

        我不否认经验很重要，但是拥有一个好工具更是事半功倍。

        接下来说几个焊接经验；

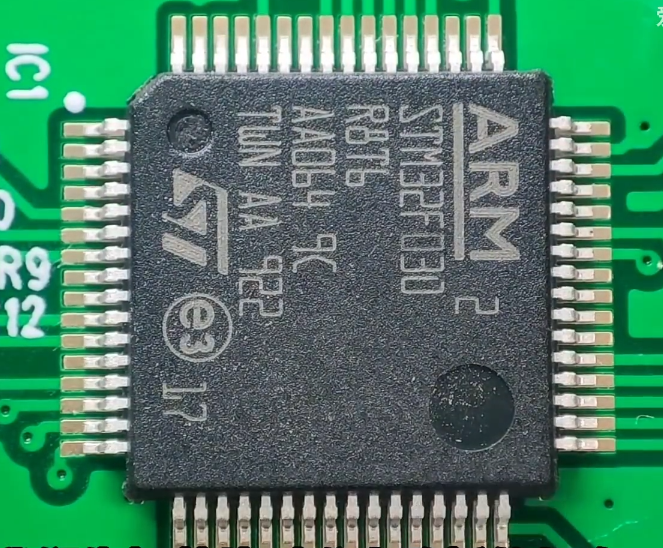

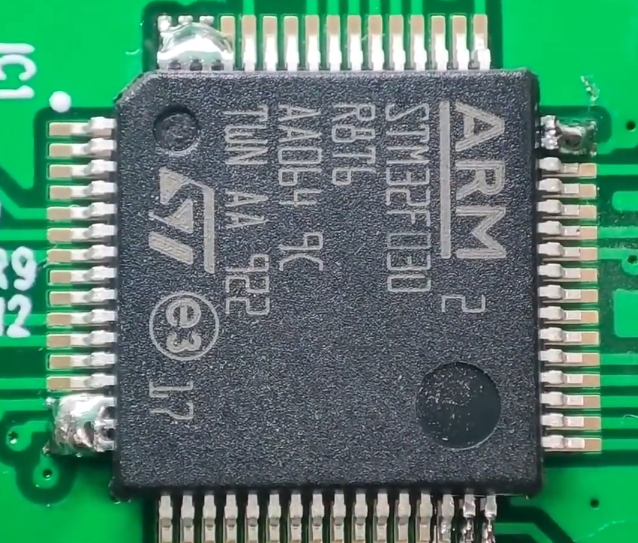

        焊接贴片元件的电烙铁要选择一个防静电的恒温可调温电烙铁，看一下下面这个芯片，它是一种QFP封装的ARM处理器芯片，引脚间距比较小且很多，焊接难度是比较大的。那么怎么焊接呢？首先先把芯片对准电路板的焊盘，然后成对角形焊接两个引脚，这个的作用主要是把芯片固定在电路板上，防止在焊接的过程中产生偏移；然后就是上助焊剂了，助焊剂是为了让锡变得更有张力，防止产生连锡；焊接温度一般是控制在260°到350°之间（我好像都是选择350°）。



        这里要说一个拖焊的名词，不知道的小伙伴可以先去了解一下这个焊接手法，这个焊接是比较快的。

        像图中的这个芯片耐温是260°，所以焊接的时候烙铁头与芯片的基础最高不要超过10s，如果是350°那就不要超过3s了，这些都是需要注意的地方。

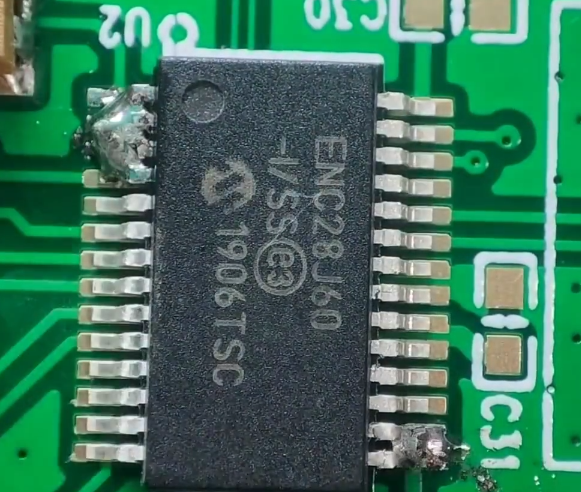

        再来看下面这个芯片，所以一般来说，都是先固定芯片，然后再焊接。

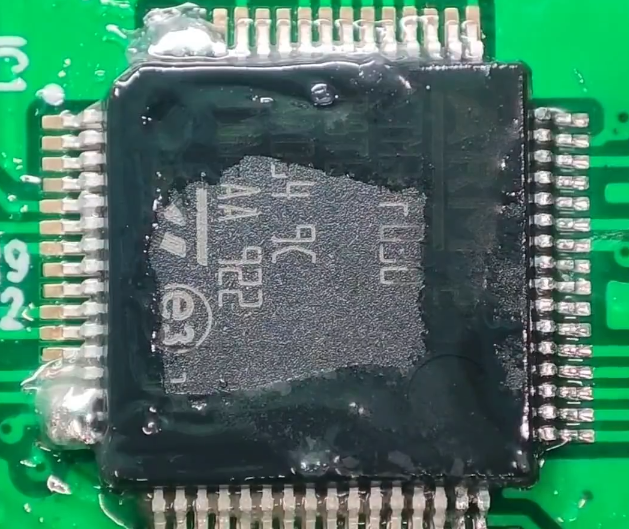

        这里说一下助焊剂的作用，第一是为了帮助更好的焊接，第二是为了焊接中进行散热的一个作用。



        这里再说一下为什么要使用防静电的电烙铁呢？这是因为芯片中多数都是集成的MOS管，MOS管对静电是非常敏感的，普通烙铁头部积累静电，可能在焊接的过程中就把芯片的MOS管击穿损坏了。

        那么普通的电烙铁则怎么防止呢？第一电烙铁外壳接地，第二焊接的时候拔下电烙铁的电源。

        还有，烙铁头上时刻保持有锡的存在，焊接的时候方便焊接可以没有，但是在不焊接的时候一定记住要留有锡。

        公爵具：电烙铁、锡线、助焊剂、洗板水、刷子等。
