【头歌-Python】Python第九章作业（初级）第3关

参考教程：B站视频讲解——https://space.bilibili.com/3546616042621301

第3关：XRD谱图绘制A

任务描述

附件数据为两列，第一列为 X 值，第二列为 Y 值，中间用制表符\t分隔。
请根据附件中的数据绘制如输出示例所示的 XRD 谱图。
提交程序代码。

评分标准

1. 绘制如输出示例所示的 XRD 曲线图
2. 设置XRD曲线线条颜色为红色，线宽度为1
3. 在 y 值为 0处绘制平行于 x 轴直线，线型为实线，蓝色；
4. x 轴加标签Position(2-Theta)，y 轴加标签 Intensity
5. 增加图名 X射线衍射图谱，中文字体为宋体（SimSun），要求保证中文正常显示

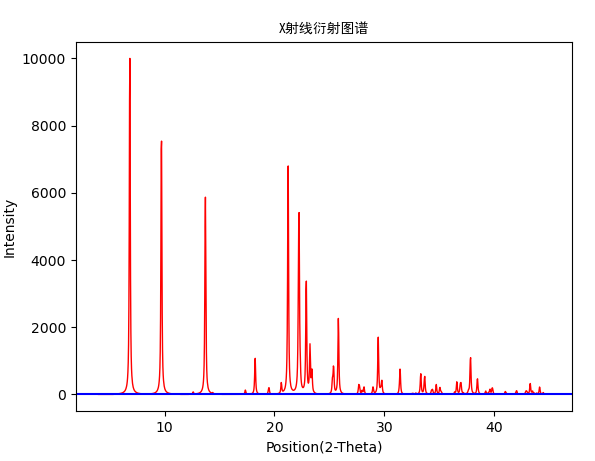

输入输出示例

提示

本题没有太大的难度，但是需要注意数据文件的格式，文件中的第一行是表头，不是数据，因此读取数据时仅使用第二行及后面的数据即可；其次每行的两个数据之间使用的是制表符 \t 进行分隔，因此读取时需要使用制表符分割。其它的相关设置根据题目要求就可以，如线宽、颜色、字体等等。

参考代码

import matplotlib.pyplot as plt
plt.rcParams['font.sans-serif'] = ['SimSun']
plt.rcParams['axes.unicode_minus'] = False
plt.rcParams['lines.linewidth'] = 1

with open('step4/XRD_AFO.txt', 'r', encoding='utf-8') as f:
    x, y = [], []                     # 横、纵坐标的数值
    for line in f.readlines()[1:]:    # 表头不要读取
        t = line.strip().split('\t')  # 按制表符分割
        x.append(eval(t[0]))
        y.append(eval(t[1]))
    plt.plot(x, y, color='b', linestyle='--')
    plt.title('X射线衍射图谱')
    plt.xlabel('Position(2-Theta)')
    plt.ylabel('Intensity')
    plt.savefig("/data/workspace/myshixun/step4/output/exam.png")
    plt.show()
