无线地勘答题模板

（三）无线网络配置
CII集团公司拟投入13万元（网络设备采购部分），项目要求重点覆盖楼层、走廊和办公室。平面布局如图1所示。

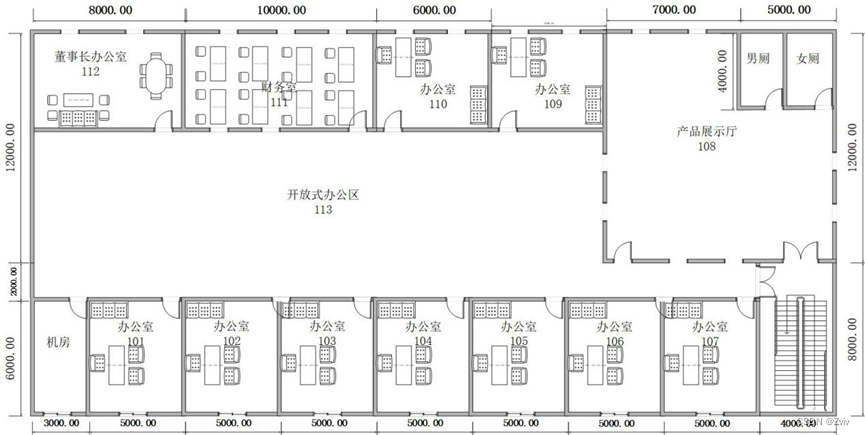

图1 平面布局图

1.绘制AP点位图（包括：AP型号、编号、信道等信息，其中信道采用2.4G的1、6、11三个信道进行规划）。
2.使用无线地勘软件，输出AP点位图的2.4G频道的信号仿真热图（仿真信号强度要求大于-65db）。

3.根据表3无线产品价格表，制定该无线网络工程项目设备的预算表。
表3 无线产品价格表
产品型号 产品特征 传输速率（2.4G/最大） 推荐/最大带点数 功率 价格（元）
AP330-I 双频双流 300M/1.167G 32/256 100mW 6000
AP220-E(M)-V3.0 双频双流 300M/600M 32/256 100mW 11000
RG-Cab-SMA-10m 10米馈线 N/A N/A N/A 1600
RG-Cab-SMA-15m 15米馈线 N/A N/A N/A 2400
RG-IOA-2505-S1 双频单流/单频单流 N/A N/A N/A 500
AP110-w 单频单流 150M 12/32 60mW 2500
S2928G-24P 24口POE交换机 N/A N/A 240W 15000

完成点位设计之后，输出该无线网络工程项目中需要的设备预算表。其中，需要的网络设备型号和价格依据表6所示。最后，填写表8设备清单表。
参考图纸
AP点位图参考

无线热图参考

水平布线图参考

网络设备型号 单价 数量 总价 分值
AP330-I 6000 1分
AP110-W 2500 1分
AP220-E(M)-V3.0 11000 1分
RG-Cab-SMA-10m 1600 1分
RG-Cab-SMA-15m 2400 1分
RG-IOA-2505-S1 500 1分
WS6008 50000 1分
S2928G-24P 1分
总价 2分
表1：设备清单

图2水平布线示意图
（2）根据机柜上架设备清单，规划设备在机柜的安装位置、设备和网络配线架的标识，输出机柜安装示意图（备注：vsd格式）。参考示意图如图6所示。

图3机柜安装示意图
（3）根据无线AP点位编号信息，合理规划AP设备以及对应双绞线的上架位置，并在网络配线架面板做标注。
请将机柜上网络配线架的标签信息（从左到右）填写到表9中。
1 2 3 4 5 6

7 8 9 10 11 12

13 14 15 16 17 18

（4）工程物料清单
根据无线网络水平布线图，计算本次无线网络工程的物料清单。其中：线缆采用平均值法进行估算，所有材料以表7为准。
请将本次无线网络工程的物料清单填写到表10中。
表2： 物料清单表
系统集成物料清单
物料名称 单位 数 量 分值
配线架 个 1分
理线架 个 1分
网线 箱 1分
水晶头 盒 1分
6u机柜 个 1分
pvc线槽底盒 个 1分
20mm10mm2.8m PVC线槽 条 1分
30mm16mm2.8m PVC线槽 条 1分
39mm19mm2.8m PVC线槽 条 2分
物料清单
