掩码、反掩码、通配符的区别

 在配置 IP 地址，路由协议、控制列表中会使用到子网掩码，来对 IP 地址的网络位和主机位进行范围控制。

掩码

掩码（Mask）是由连续的 1 或 0 组成的 32 位掩码，用来衡量 IP 地址网络位的长度
        1 对应的部分为网络位
        0 对应的部分为主机位

典型使用：

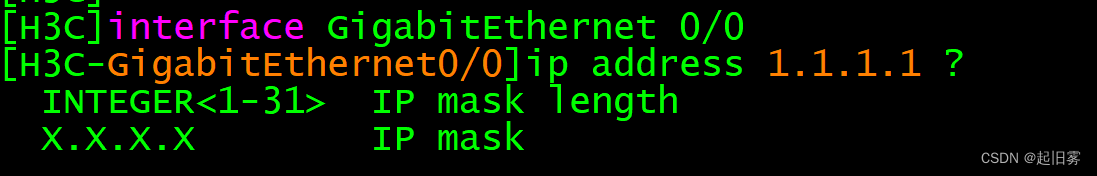

        在接口配置 IP 地址的时候需要配置掩码

通过配置掩码位数可以控制 IP 地址网络位的数量

---

反掩码

反掩码（Wildcard-mask）是 IP 地址掩码的反码，是直接把 IP 地址的掩码数字取反操作。

        0 变 1 ，1 变 0

1 表示忽略 IP 地址中对应的位，0 表示必须保留此位。

例如：子网掩码 255.0.0.0，该掩码的反码为 0.255.255.255

典型使用：

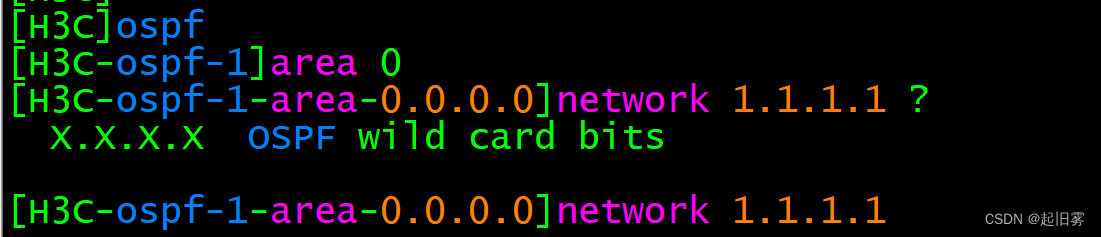

        在宣告 OSPF 区域所包含的网段时会使用反掩码

通过配置反掩码可以控制 OSPF 宣告的网段范围

虽然命令提示显示为通配符位，但是其实是使用反掩码

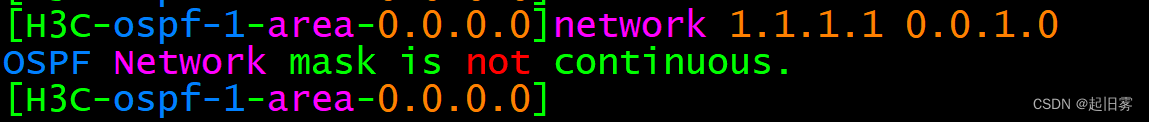

提示通配符 OSPF 网络掩码不是连续的。

通配符与反掩码的最大区别是：

通配符是可以是不连续的 1 和 0

反掩码必须是连续的 1

---

通配符

通配符（Wildcard）以点分十进制表示，并以二进制的 0 表示“匹配”，1 表示“不关心”，这与子网掩码恰好相反。

其实就是更为严格的反掩码

例如：子网掩码 255.255.255.0 对应的通配符掩码就是 0.0.0.255 。

通配符掩码中的 0 或 1 可以是不连续的，这样可以更加灵活地进行匹配，

例如 0.255.0.255 就是一个合法的通配符掩码

典型使用：

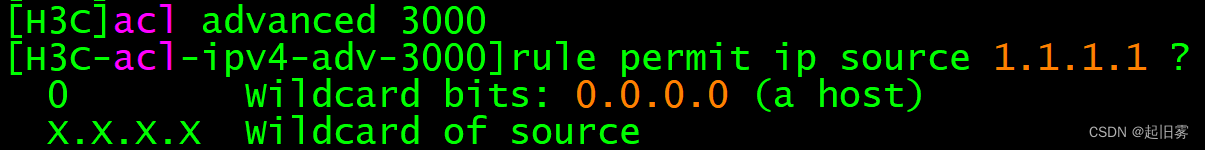

        在配置 ACL 访问控制列表的时候会使用通配符

通过配置连续/不连续的 1 可以对地址进行匹配

---

偶数位匹配

        例如192.168.0.0 0.0.254.255

通配符：0.0.254.255

11000000.10101000.00000000.00000000

00000000.00000000.11111110.11111111

        绿色背景为必须匹配的二进制位

通过观察可以发现可以匹配的为：

        11000000.10100000.00000010.00000000

        11000000.10101000.00000100.00000000

        11000000.10101000.00000110.00000000

        11000000.10101000.00001000.00000000

        11000000.10101000.00001010.00000000

第三段分别为 2，4，6，8，10

结论：可以匹配出偶数位网段

---

奇数位匹配

        例如192.168.1.0 0.0.254.255

通配符：0.0.254.255

11000000.10101000.0000001.00000000

00000000.00000000.11111110.11111111

        绿色背景为必须匹配的二进制位

通过观察可以发现可以匹配的为：

        11000000.10100000.00000001.00000000

        11000000.10101000.00000011.00000000

        11000000.10101000.00000101.00000000

        11000000.10101000.00000111.00000000

        11000000.10101000.00001001.00000000

        11000000.10101000.00001011.00000000

第三段分别为 1，3，5，7，9，11

结论：可以匹配出奇数位网段

---

总结

对比掩码、反掩码、通配符

类型	规则	作用	举例	备注
掩码	连续的 1 和 0	IP 地址	255.255.255.0	1 对应网络位，0 对应主机位
反掩码	连续的 1 和 0	路由协议	0.0.0.255	0 必须匹配，1 无需匹配
通配符	任意的 1 和 0	访问控制列表	0.0.255.0	0 必须匹配，1 无需匹配

通配符用法

通配符	说明	举例
X.X.X.X 0	仅匹配一个地址	192.168.1.1 0.0.0.00 只匹配 192.168.1.1 这个地址
X.X.X.X 0.0.0.255	匹配一个 C 类网段	192.168.1.0 0.0.0.255 匹配 192.168.1.0 这个网段
X.X.X.X 0.0.254.255	匹配偶数网段	192.168.0.0 0.0.254.255 匹配 192.168.0.0 中的的偶数网段
X.X.1.X 0.0.254.255	匹配奇数网段	192.168.1.0 0.0.254.255 匹配 192.168.0.0 中的的奇数网段
X.X.X.X 255.255.255.255	匹配任意地址	0.0.0.0 255.255.255.255 匹配任意地址
