STC89C52RC/LE52RC

原创已于 2025-05-27 16:09:56 修改 · 631 阅读

3 ·

CC 4.0 BY-SA版权

文章标签：

#嵌入式硬件

于 2025-05-24 23:45:10 首次发布

嵌入式专栏收录该内容

9 篇文章

订阅专栏

芯片手册

STC89C52

原理图

扩展版原理图

LED灯

点亮LED灯

# include <STC89C5xRC.H>
void main(){
		//将LED连接的P00端口设置为0
		P00 =0;
		while(1);
}

LED灯闪烁

#include <STC89C5xRC.H> // 包含STC89C52RC系列单片机寄存器定义头文件
#include <INTRINS.H>    // 包含内部函数库（提供_nop_()空指令）

/* 类型重定义（增强可读性）*/
typedef unsigned char u8;  // 定义无符号8位数据类型（范围0~255）
typedef unsigned int u16;  // 定义无符号16位数据类型（范围0~65535）
void main()
{
    // 变量初始化
    u8 temp = 0x01;  // 初始化LED位置（二进制00000001，对应最右侧LED）
    P46 = 0;         // 关闭蜂鸣器（硬件设计缺陷，P4.6低电平关闭蜂鸣器）
                     // 如果不设置，上电时可能产生噪音
    while (1)        // 主循环（单片机程序必须包含无限循环）
    {
        /* LED显示控制 */
        P0 = ~temp;  // 输出到P0口控制LED：
                     // - 取反操作是因为采用共阳接法（端口输出0时LED亮）
                     // - 例如temp=0x01(00000001)，取反后=0xFE(11111110)，
                     //   即P0.0输出0，对应LED点亮
        /* 更新LED位置 */
        temp <<= 1;  // 左移一位，实现LED流水效果
                     // 例如：0x01→0x02→0x04→...→0x80
        /* 循环检测 */
        if (temp == 0) // 当左移超出8位时（0x80<<1会变成0x00）
        {
            temp = 0x01; // 重新从最右侧开始
        }

        /* 延时控制流水速度 */
        Delayms(100); // 延时100ms（控制LED移动速度）
    }
}

跑马灯

#include <STC89C5xRC.H>  // 包含STC89C52RC系列单片机头文件
#include <INTRINS.H>     // 包含 intrinsics 函数（如_nop_）

typedef unsigned char u8;   // 定义无符号8位数据类型（0~255）
typedef unsigned int u16;   // 定义无符号16位数据类型（0~65535）

// 函数声明
void Delayms(u16 count);    // 毫秒级延时函数声明

void main()
{
    // 变量初始化
    u8 temp = 0x01;     // 初始灯位（00000001，最右侧LED亮）
    bit is_left = 1;    // 方向标志（1=左移，0=右移）

    while (1)           // 主循环
    {
        P0 = ~temp;     // 输出到P0口（取反因为LED共阳接法）

        // 根据移动方向更新灯位
        if (is_left) {
            temp <<= 1; // 左移一位（LED向左移动）
        } else {
            temp >>= 1; // 右移一位（LED向右移动）
        }

        // 检测边界条件并改变方向
        if (temp == 0x80) { // 当移动到最左端（10000000）
            is_left = 0;     // 改为右移方向
        }
        if (temp == 0x01) {  // 当移动到最右端（00000001）
            is_left = 1;      // 改为左移方向
        }

        Delayms(100);    // 延时100ms控制移动速度
    }
}

使用定时器中断设计的跑马灯

#include "Int_FlowLed.h"

static void Int_FlowLed_Refresh(){
    static u8 count=100;
    static u8 temp =0x01;
    static bit is_left =1;

    if(count==100){
        P0=~temp;
        if(is_left==1){
            temp<<=1;
        }
        if(is_left==0){
            temp>>=1;
        }
        if(temp==0x01){
            is_left=1;
        }
        if(temp==0x80){
            is_left=0;
        }
    }
    count--;
    if (count==0)
    {
        count=100;
    }


}
void Int_Flowed_Init(){
    P34=1;
    Dri_Timer0_init();
    Dri_Timer0_RegisterCallback(Int_FlowLed_Refresh);
}

#ifndef __INT_FLOWL_H__
#define __INT_FLOWL_H__

#include "..\Com\Com_Util.h"
#include "..\Dir\Dri_ Timer0.h"

void Int_Flowed_Init();

#endif

数码管

数码管初始化、位选、管选、显示数字、刷新

#ifndef __INT_DIGITALTUBE_H__
#define __INT_DIGITALTUBE_H__

#include "..\Com\Com_Util.h"

/**
 * @brief 数码管初始化
 */
void Int_DigitalTube_Init();

/**
 * @brief 将指定的整数设置到数码管显示缓存中（digital_buffer数组）
 *
 * @param number
 */
void Int_DigitalTube_setBuffer(u32 number);

/**
 * @brief 数码管指定位置指定数字
 *
 * @param pos     位置，使用数字0~7分别表示从左边数第1到到第8个
 * @param code    数字的段选信息
 */
void Int_DigitalTube_Single(u8 pos, u8 number_code);

/**
 * @brief 刷新数码管
 *
 */
void Int_DigitalTube_Refresh();

#include "Int_DigitalTube.h"

// 定义数组，保存每个数字的段选信息
static u8 s_number_codes[10] = {
    0x3F, // 0
    0x06, // 1
    0x5B, // 2
    0x4F, // 3
    0x66, // 4
    0x6D, // 5
    0x7D, // 6
    0x07, // 7
    0x7F, // 8
    0x6F  // 9
};

// 定义数组，8个元素，对应数码管8个位置； 每个元素存储数字的段选信息
static u8 s_digital_buffer[8];
/**
 * @brief 将指定的整数设置到数码管显示缓存中（s_digital_buffer数组）
 *
 * @param number
 */
void Int_DigitalTube_setBuffer(u32 number)
{
    u8 i;

    // 1. 清空之前的显示内容
    for (i = 0; i < 8; i++)
    {
        s_digital_buffer[i] = 0x00;
    }

    // 2. 依次取出number中每位上的数，将其段选信息存储数组；最低位存入最后一个元素
    for (i = 7;; i--)
    {
        // 取出当前位上的数,将其段选信息存入数组指定位置
        s_digital_buffer[i] = s_number_codes[number % 10];
        // 处理number，去掉最低位
        number /= 10;
        // 如果number变为0，说明数字已经取完，停止循环
        if (number == 0 || i == 0)
        {
            break;
        }
    }
}

/**
 * @brief 数码管指定位置指定数字
 *
 * @param pos     位置，使用数字0~7分别表示从左边数第1到到第8个
 * @param code    数字的段选信息
 */
void Int_DigitalTube_Single(u8 pos, u8 number_code)
{
    // 1. 位选 -------------------------------
    // 1.1 pos 左移3位,  与P15、P14、P13 对齐
    pos <<= 3;
    // 1.2 将P1的P15、P14、P13三位置0，其他位保持不变， P1 & 0b11000111
    P1 &= 0xC7;
    // 1.3 将pos上的三位有效数, 赋值到 P15、P14、P13 位置上
    P1 |= pos;

    // 2. 段选 --------------------------------
    P0 = number_code;
}

/**
 * @brief 刷新数码管
 *
 */
void Int_DigitalTube_Refresh()
{
    // 循环0到7
    u8 i;
    for (i = 0; i <= 7; i++)
    {
        Int_DigitalTube_Single(i, s_digital_buffer[i]);
        Delayms(1);
    }
}

数码管显示小数，基于上面“数码管初始化、位选、管选、显示数字、刷新”的代码

/**
 * @brief 将指定的整数设置到数码管显示缓存中（s_digital_buffer数组）
 *
 * @param number
 */
void Int_DigitalTube_setBuffer(float number)
{
    u8 i;
    u8 number_str_index;
    bit is_dot=0;
    char number_str[17];

    // 1. 清空之前的显示内容
    for (i = 0; i < 8; i++)
    {
        s_digital_buffer[i] = 0x00;
    }
    sprintf(number_str,"%f",number);
    number_str_index = strlen(number_str)-1;
    while (number_str[number_str_index]==48)
    {
        number_str_index--;
    }
    // 2. 依次取出number中每位上的数，将其段选信息存储数组；最低位存入最后一个元素
    for (i = 7;; i--,number_str_index--)
    {
        if(number_str[number_str_index]==46){
            is_dot=1;
            i++;
            continue;
        }
        if (is_dot==1)
        {
            s_digital_buffer[i]=s_number_codes[number_str[number_str_index]-48]+0x80;
            is_dot=0;
        }else{
            s_digital_buffer[i]=s_number_codes[number_str[number_str_index]-48];
        }
        if (i == 0||number_str_index == 0)
        {
            break;
        }
    }
}

定时器实现数码管数字的现时

#include "Int_DigitalTube.h"

// 定义数组，保存每个数字的段选信息
static u8 s_number_codes[10] = {
    0x3F, // 0
    0x06, // 1
    0x5B, // 2
    0x4F, // 3
    0x66, // 4
    0x6D, // 5
    0x7D, // 6
    0x07, // 7
    0x7F, // 8
    0x6F  // 9
};

// 定义数组，8个元素，对应数码管8个位置； 每个元素存储数字的段选信息
static u8 s_digital_buffer[8];


/**
 * @brief 数码管指定位置指定数字
 *
 * @param pos     位置，使用数字0~7分别表示从左边数第1到到第8个
 * @param code    数字的段选信息
 */
void Int_DigitalTube_Single(u8 pos, u8 number_code)
{
    // 1. 位选 -------------------------------
    // 1.1 pos 左移3位,  与P15、P14、P13 对齐
    pos <<= 3;
    // 1.2 将P1的P15、P14、P13三位置0，其他位保持不变， P1 & 0b11000111
    P1 &= 0xC7;
    // 1.3 将pos上的三位有效数, 赋值到 P15、P14、P13 位置上
    P1 |= pos;

    // 2. 段选 --------------------------------
    P0 = number_code;
}

/**
 * @brief 刷新数码管
 *
 */
void Int_DigitalTube_Refresh()
{
    // 循环0到7
    static u8 i=0;
    Int_DigitalTube_Single(i, s_digital_buffer[i]);
    i++;
    if(i==8){
        i=0;
    }
}
/**
 * @brief 数码管初始化
 */
void Int_DigitalTube_Init()
{
    // 打开数码管开关
    P36 = 0;
    // 关闭流水灯
    P34 = 0;
    Dri_Timer0_init();
    Dri_Timer0_RegisterCallback(Int_DigitalTube_Refresh);
}

/**
 * @brief 将指定的整数设置到数码管显示缓存中（s_digital_buffer数组）
 *
 * @param number
 */
void Int_DigitalTube_setBuffer(u32 number)
{
    u8 i;

    // 1. 清空之前的显示内容
    for (i = 0; i < 8; i++)
    {
        s_digital_buffer[i] = 0x00;
    }

    // 2. 依次取出number中每位上的数，将其段选信息存储数组；最低位存入最后一个元素
    for (i = 7;; i--)
    {
        // 取出当前位上的数,将其段选信息存入数组指定位置
        s_digital_buffer[i] = s_number_codes[number % 10];
        // 处理number，去掉最低位
        number /= 10;
        // 如果number变为0，说明数字已经取完，停止循环
        if (number == 0 || i == 0)
        {
            break;
        }
    }
}

void Int_DigitalTube_setPointBuffer(double number){
    u8 i;
    u8 number_str_index;
    bit is_dot=0;
    char number_str[17];

    // 1. 清空之前的显示内容
    for (i = 0; i < 8; i++)
    {
        s_digital_buffer[i] = 0x00;
    }
    sprintf(number_str,"%f",number);
    number_str_index = strlen(number_str)-1;
    while (number_str[number_str_index]==48)
    {
        number_str_index--;
    }
    // 2. 依次取出number中每位上的数，将其段选信息存储数组；最低位存入最后一个元素
    for (i = 7;; i--,number_str_index--)
    {
        if(number_str[number_str_index]==46){
            is_dot=1;
            i++;
            continue;
        }
        if (is_dot==1)
        {
            s_digital_buffer[i]=s_number_codes[number_str[number_str_index]-48]+0x80;
            is_dot=0;
        }else{
            s_digital_buffer[i]=s_number_codes[number_str[number_str_index]-48];
        }
        if (i == 0||number_str_index == 0)
        {
            break;
        }
    }
}

#ifndef __INT_DIGITALTUBE_H__
#define __INT_DIGITALTUBE_H__

#include <STDIO.H>
#include <STRING.H>
#include "..\Com\Com_Util.h"
#include "..\Dir\Dri_ Timer0.h"


void Int_DigitalTube_Init();

void Int_DigitalTube_setBuffer(u32 number);

void Int_DigitalTube_setPointBuffer(double number);


#endif

独立按键

检测那个独立按键被按下

#ifndef __INK_KEY_H__
#define __INK_KEY_H__
#include "..\Com\Com_Util.h"

 // 按键引脚定义（根据实际硬件连接）
 #define SW1 P42  // 按键1（P4.2）
 #define SW2 P43  // 按键2（P4.3）
 #define SW3 P32  // 按键3（P3.2）
 #define SW4 P33  // 按键4（P3.3）

 bit Int_Key_IsSW1Pressed();

 bit Int_Key_IsSW2Pressed();

 bit Int_Key_IsSW3Pressed();

 bit Int_Key_IsSW4Pressed();
#endif

# include "Int_Key.h"

bit Int_Key_IsSW1Pressed(){
    if(SW1==0){
        Delayms(10);
        if(SW1==0){
            while (SW1==0);
            return 1;
        }
    }
    return 0;
}

bit Int_Key_IsSW2Pressed()
{
    if(SW2==0){
        Delayms(10);
        if(SW2==0){
            while (SW2==0);
            return 1;
        }
    }
    return 0;
}

bit Int_Key_IsSW3Pressed()
{
    if(SW3==0){
        Delayms(10);
        if(SW3==0){
            while (SW3==0);
            return 1;
        }
    }
    return 0;
}

bit Int_Key_IsSW4Pressed()
{
    if(SW4==0){
        Delayms(10);
        if(SW4==0){
            while (SW4==0);
            return 1;
        }
    }
    return 0;
}

检测矩阵按键，那个被按下

#ifndef __INT_MATRIX_KEY__
#define __INT_MATRIX_KEY__

#include "..\Com\Com_Util.h"

u8 Int_MatrixKey_Check_Key();

 #endif

# include "Int_MatrixKey.h"

static u8 s_lines[4]={0xFE,0xFD,0xFB,0xF7};

u8 Int_MatrixKey_Check_Key()
{

    u8 i;
    for (i = 0; i < 4; i++)
    {
        P2=s_lines[i];
        if (P24==0)
        {
            Delayms(10);
            while (P24==0);
            return 5+i*4;
        }
        if (P25==0)
        {
            Delayms(10);
            while (P25==0);
            return 6+i*4;
        }
        if (P26==0)
        {
            Delayms(10);
            while (P26==0);
            return 7+i*4;
        }
        if (P27==0)
        {
            Delayms(10);
            while (P27==0);
            return 8+i*4;
        }

    }
    return 0;
}

蜂鸣器

让蜂鸣器发出声音

#ifndef __INT_BUZZER_H__
#define __INT_BUZZER_H__

#include "..\Com\Com_Util.h"

void Int_Buzzer_Buzz(u16 ms);
#endif

#include "Int_Buzzer.h"
void Int_Buzzer_Buzz(u16 ms){
    while (ms)
    {
        ms--;
        P46=~P46;
        Delayms(1);
    }
    P46=0;
}

让蜂鸣器发出不同大小的声音

#ifndef __INT_BUZZER_H__
#define __INT_BUZZER_H__

#include "..\Com\Com_Util.h"

void Int_Buzzer_Buzz(u16 ms);
void Int_Buzzer_BuzzLoud(u16 us);
void Int_Buzzer_BuzzLow(u16 us);
#endif

#include "Int_Buzzer.h"


void Int_Buzzer_Buzz(u16 ms){
    while (ms)
    {
        ms--;
        P46=~P46;
        Delayms(1);
    }
    P46=0;
}

void Int_Buzzer_BuzzLoud(u16 us){
    while (us)
    {
        us-=2;
        P46=1;
        Delay100us(19);
        P46=0;
        Delay100us(1);
    }
    P46=0;
}

void Int_Buzzer_BuzzLow(u16 us){
    while (us)
    {
        us-=2;
        P46=1;
        Delay100us(1);
        P46=0;
        Delay100us(19);
    }
    P46=0;
}

让蜂鸣器发出不同类型的声音

#ifndef __INT_BUZZER_H__
#define __INT_BUZZER_H__

#include "..\Com\Com_Util.h"
void Int_Buzzer_BuzzMusic(u16 ms,u8 type);
#endif

#include "Int_Buzzer.h"
void Int_Buzzer_BuzzMusic(u16 ms, u8 type)
{
    u16 count=0;
    u8 t=0;
    switch (type)
    {
    case 1:
        t = 100000 / (2 * 400);
        break;
    case 2:
        t = 100000 / (2 * 450);
        break;
    case 3:
        t = 100000 / (2 *506);
        break;
    case 4:
        t = 100000 / (2 * 540);
        break;
    case 5:
        t = 100000 / (2 * 600);
        break;
    case 6:
        t = 100000 / (2 * 675);
        break;
    case 7:
        t = 100000 / (2 * 759);
        break;
    case 8:
        t = 100000 / (2 * 800);
        break;
    default:t = 100000 / (2 * 1000);
        break;
    }
    count = (ms*100)/t;
    while (count)
    {
        count--;
        P46 = ~P46;
        Delayms(t);
    }
    P46 = 0;
}

中断

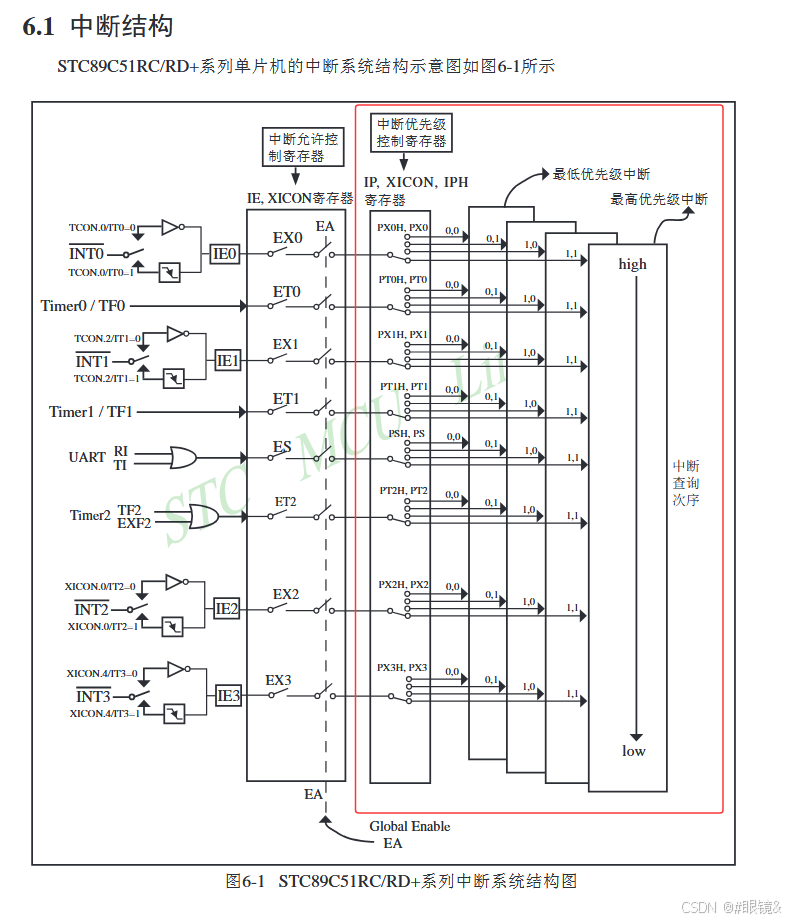

中断控制信息获取

外部中断

开启中断总开关
开启特定的外部中断
设置中断的触发方式
设置中断的优先级
设置中断服务程序

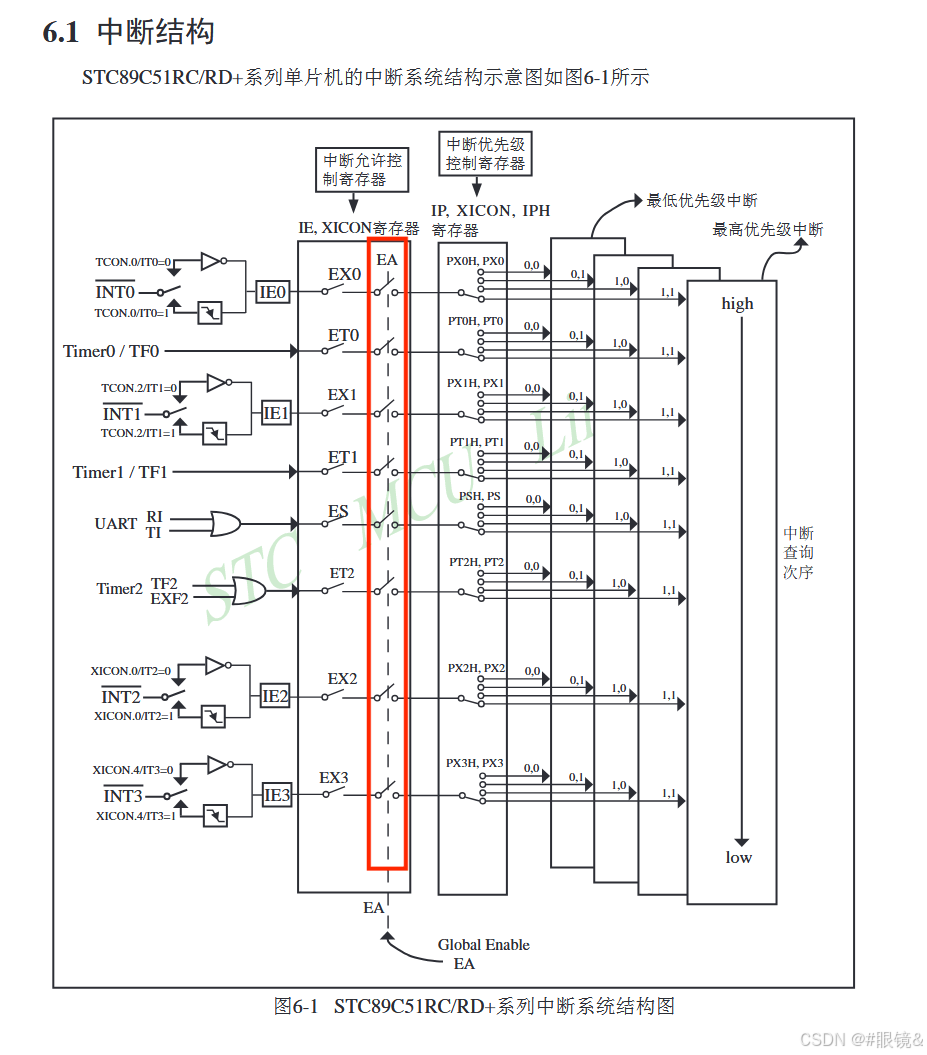

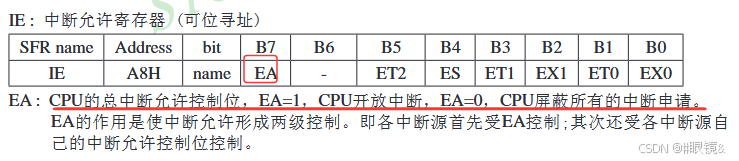

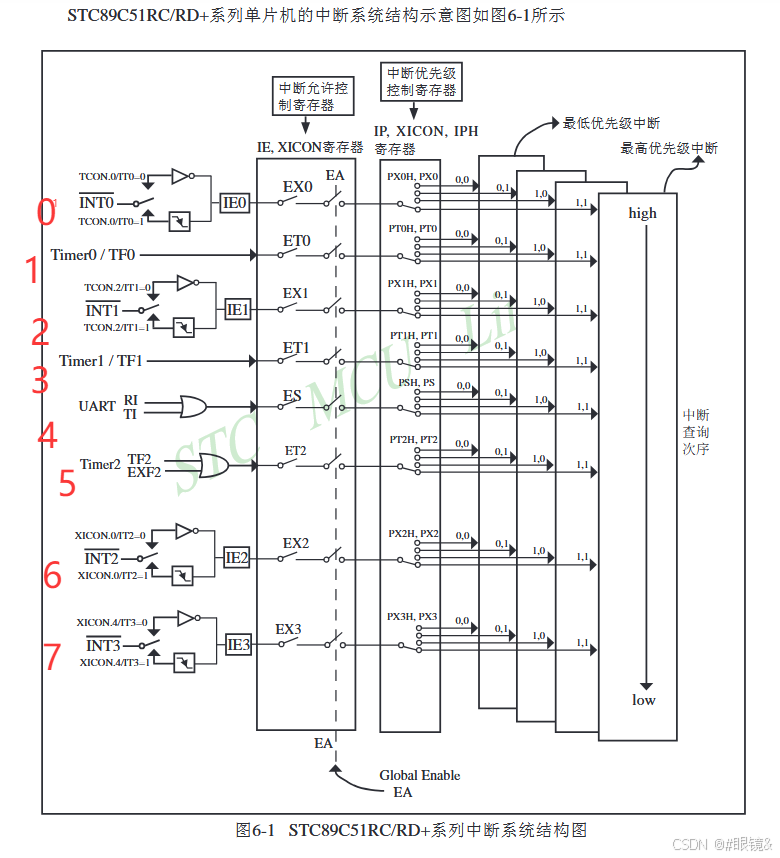

在中断结构处找到使能开关（EA），并判断其所处的寄存器能否按位寻址

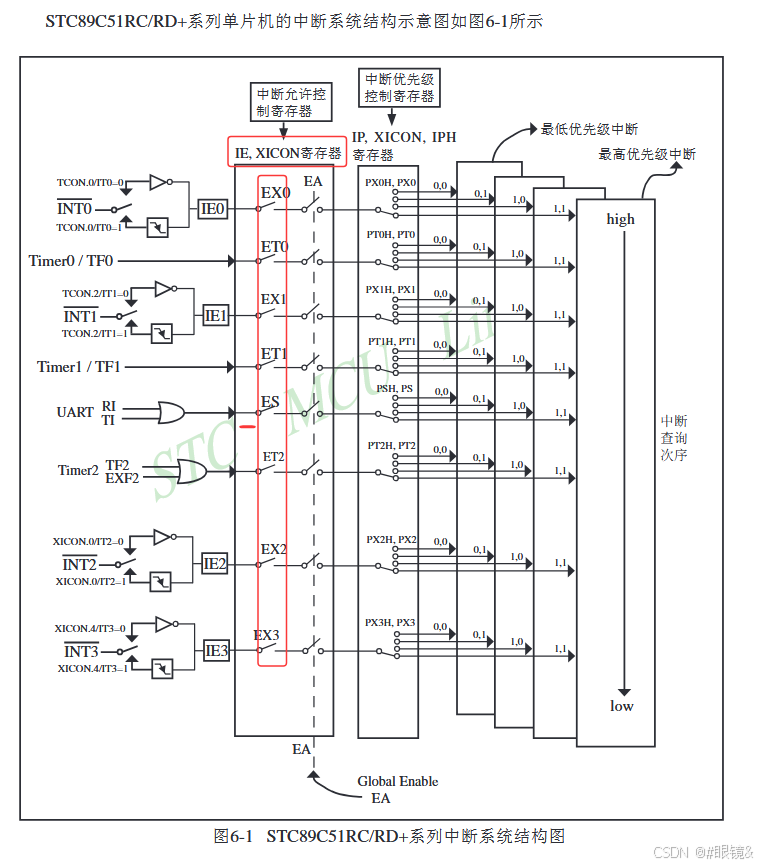

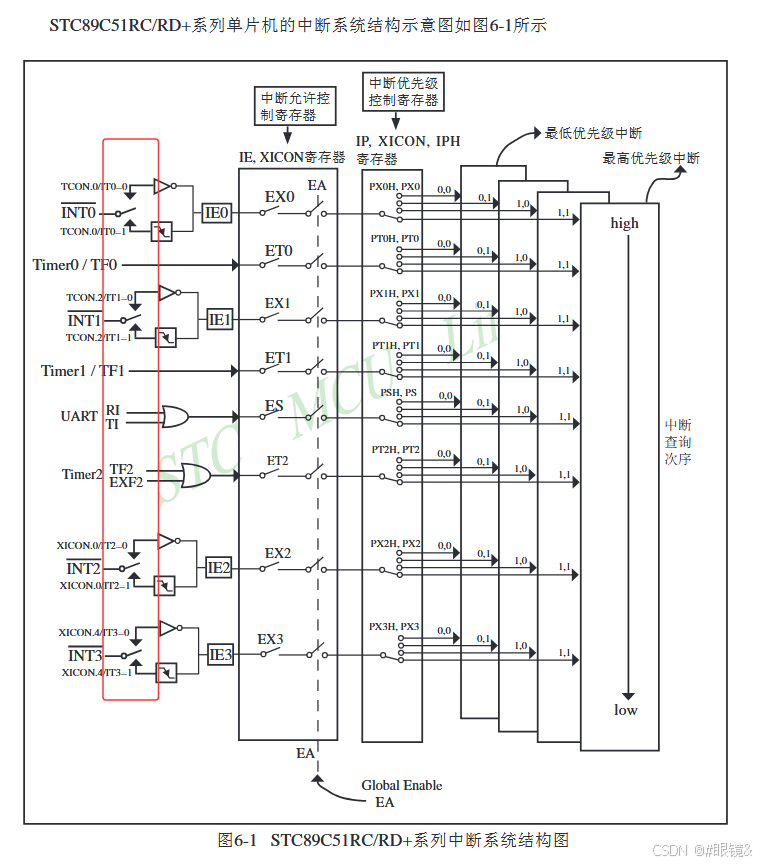

设置具体开放那个中断，找到开放具体中断的控制位，判单其是否可以按位寻址

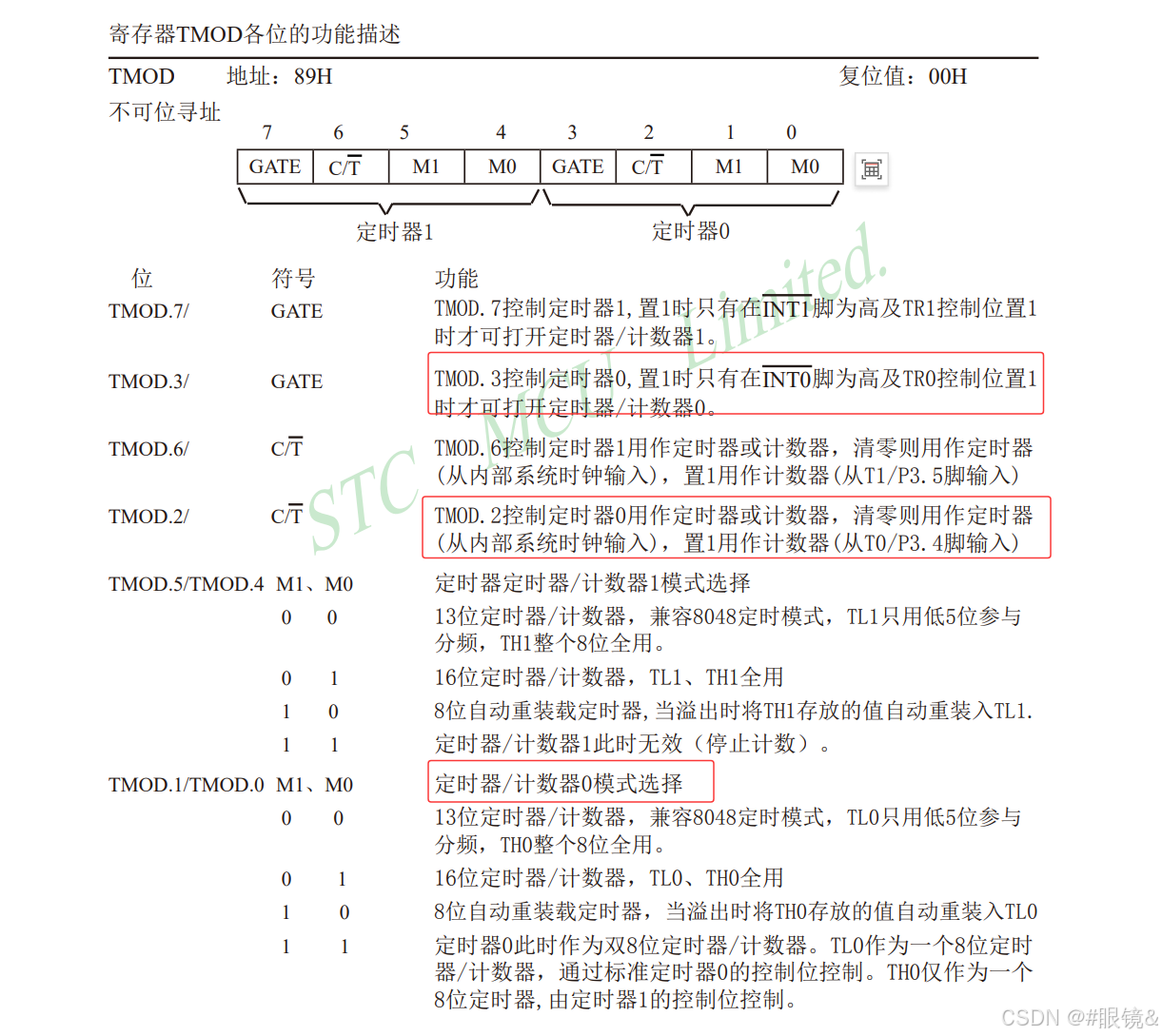

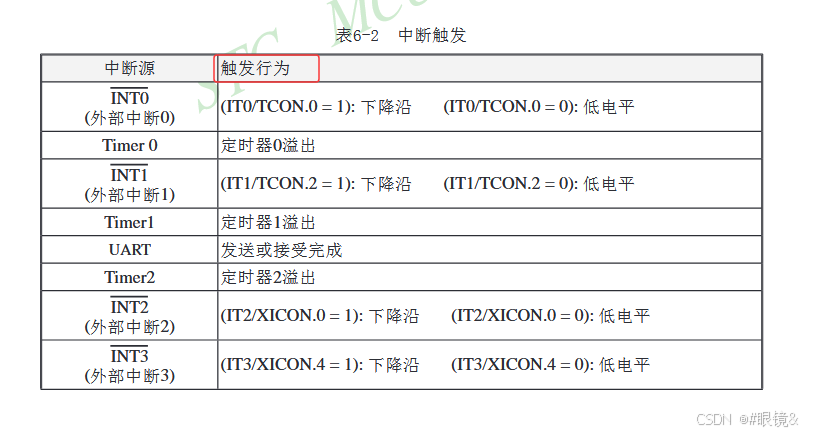

找到控制位，判断其寄存器是否可以按位寻址，设置要开启的中断的触发方式

在这里插入图片描述

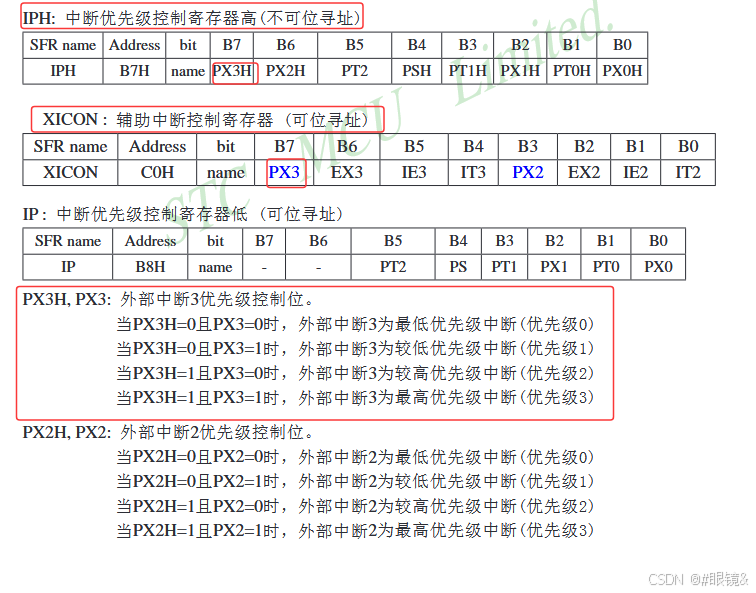

找到功能位，判断其寄存器是否可以按位寻址，设置中断的优先级

判断中断类型，找到中编号，编写中断服务程序

#include ".\Com\Com_Util.h"
#include ".\Int\Int_Key.h"
#include ".\Int\Int_Buzzer.h"
#include ".\Int\Int_DigitalTube.h"
#include ".\Int\Int_MatrixKey.h"
 void main()
 {
    P46=0;

    EA =1;

    EX0  =1;

    IT0=1;

    PX0=1;
    IPH|=0x01;

    while (1);
 }

 void Interrupt_program() interrupt 0{
    P00 =~P00;
 }

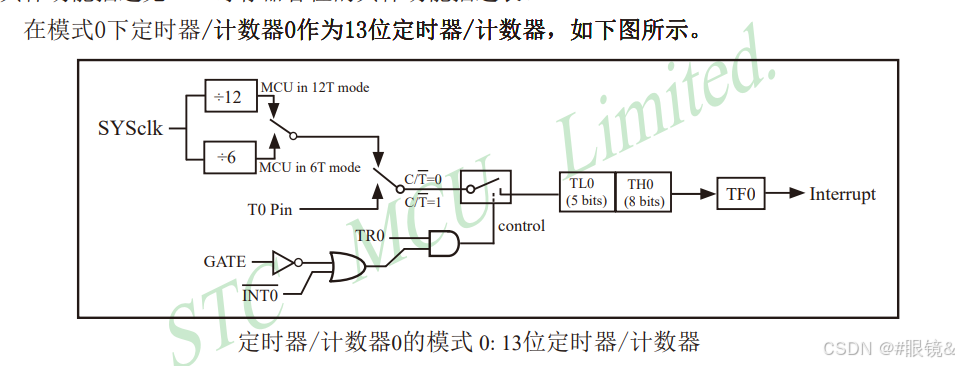

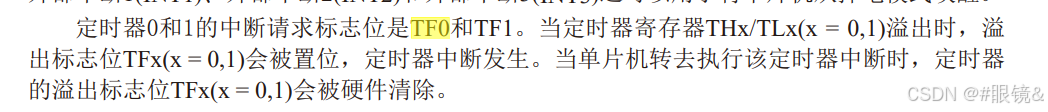

定时器中断

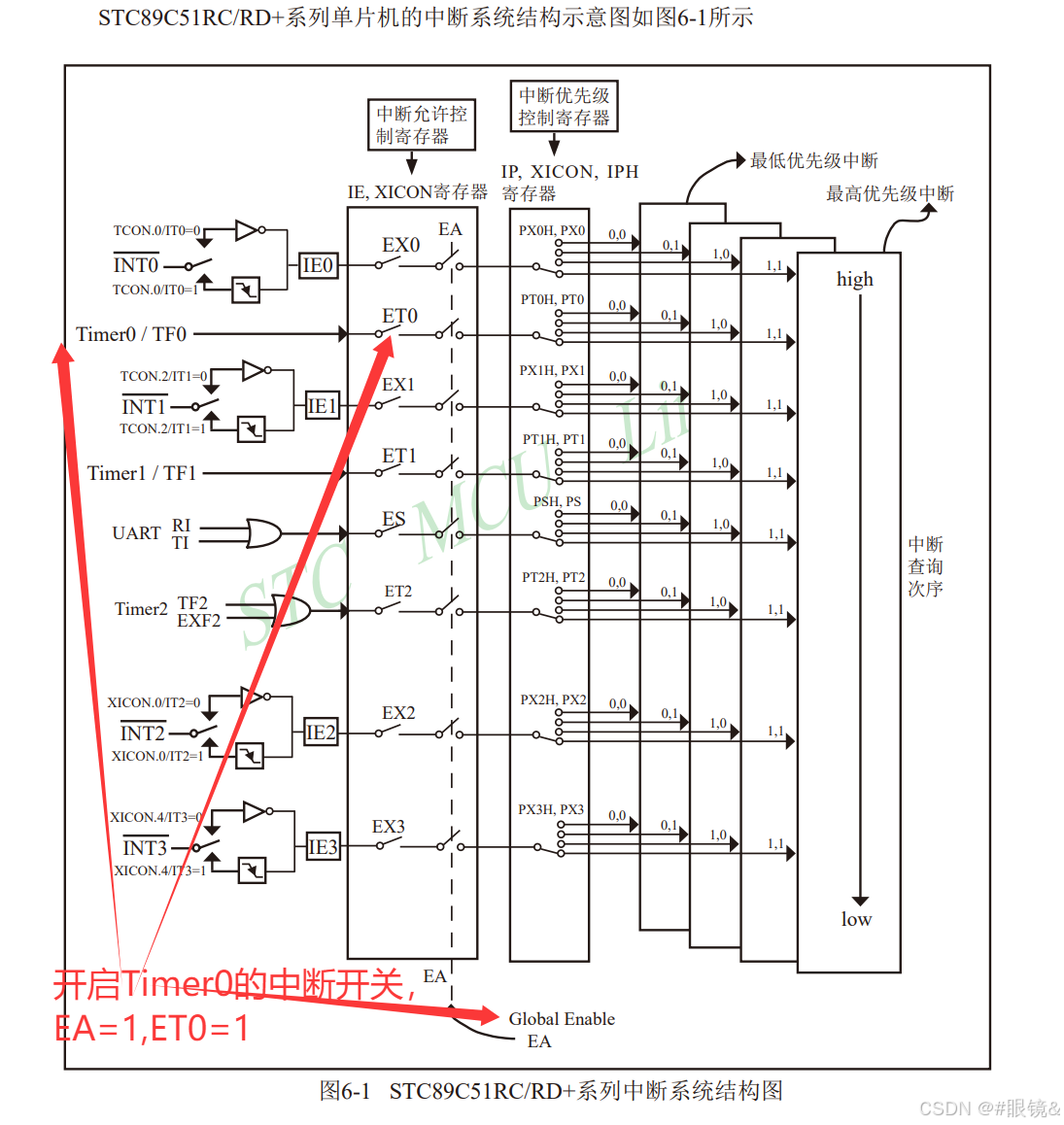

开启中断总开关
开启特定的中断
设置中断的触发方式
设置中断的优先级
设置中断服务程序

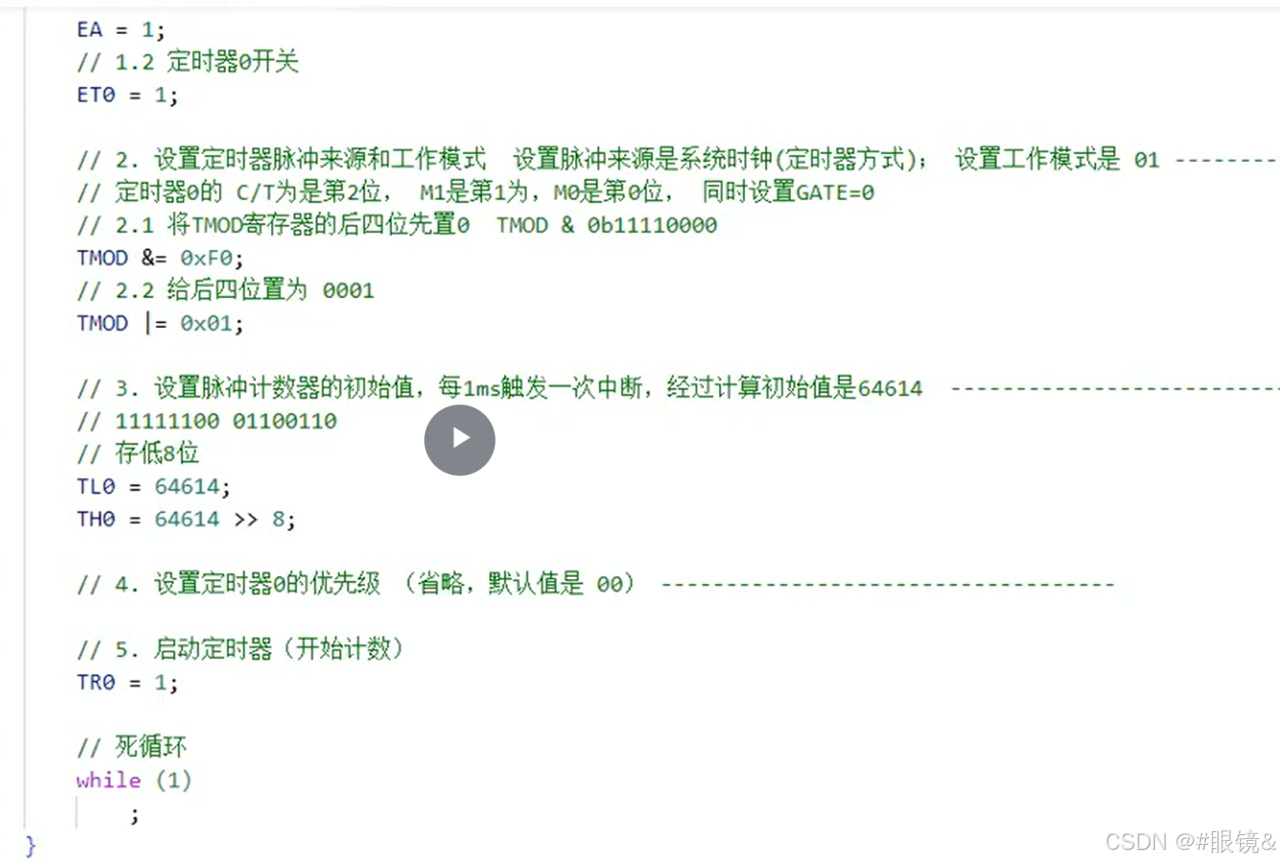

开启中断开关

在这里插入图片描述

封装的代码

#include "Dri_ Timer0.h"

static Timer_Callback s_callback[MAX_CALLBACK_COUNT]={NULL,NULL,NULL,NULL};
static u16 s_count=1000;


void Dri_Timer0_init(){
    EA=1;
    ET0=1;

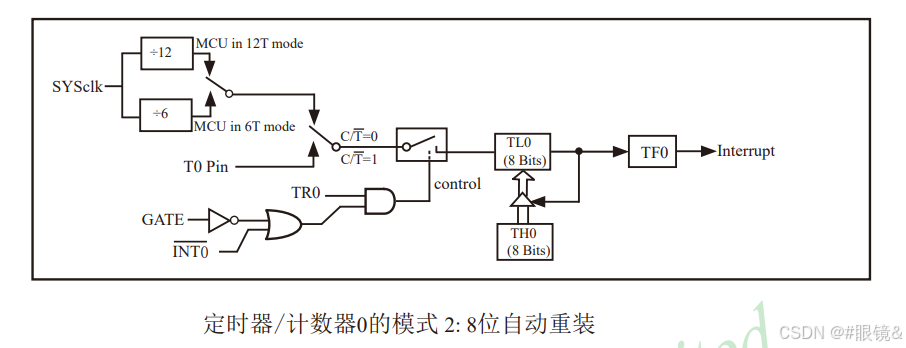

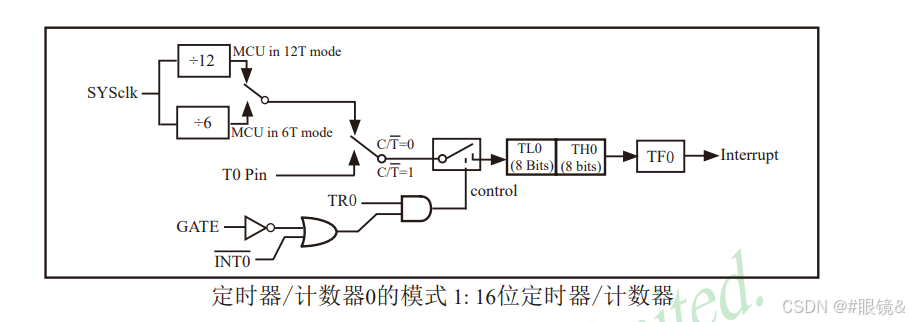

    TMOD &=0xF0;
    TMOD |=0x01;

    TL0=64616;
    TH0=64616>>8;

    IPH |=0x02;
    PT0=0;

    TR0=1;
}

bit Dri_Timer0_RegisterCallback(Timer_Callback cb){
    u8 i;
    for (i = 0; i < MAX_CALLBACK_COUNT; i++)
    {
        if (s_callback[i]==cb)
        {
            return 0;
        }
    }

    for (i = 0; i < MAX_CALLBACK_COUNT; i++)
    {
        if (s_callback[i]==NULL)
        {
            s_callback[i]=cb;
            return 1;
        }
    }
    return 0;
}

bit Dri_Timer0_DeleteRegisterCallback(Timer_Callback cb){
    u8 i;
    for (i = 0; i < MAX_CALLBACK_COUNT; i++)
    {
        if (s_callback[i]==cb)
        {
            s_callback[i]=NULL;
            return 1;
        }
    }
    return 0;
}

void Dri_Timer0_Handler() interrupt 1{
    u8 i;
    TL0=64616;
    TH0=64616>>8;
    for (i = 0; i <MAX_CALLBACK_COUNT; i++)
    {
        if(s_callback[i]!=NULL){
            s_callback[i]();
        }
    }
}

#ifndef __Dri_TIMER0_H__
#define __Dri_TIMER0_H__

#include "..\Com\Com_Util.h"
#include "STDIO.H"

#define MAX_CALLBACK_COUNT 4
typedef void (*Timer_Callback)(void);

void Dri_Timer0_init();
bit Dri_Timer0_RegisterCallback(Timer_Callback cb);
bit Dri_Timer0_DeleteRegisterCallback(Timer_Callback cb);

#endif

串口中断

工具包

延时函数，延时ms级别

#ifndef __COM_UTIL_H__
#define __COM_UTIL_H__

#include <STC89C5xRC.H>
#include <INTRINS.H>

// 类型别名
typedef unsigned char u8;
typedef unsigned int u16;
typedef unsigned long u32;

/**
 * @brief 延时函数，指定延时多少毫秒
 *
 * @param count 指定多少毫秒
 */
void Delayms(u16 count);

#endif

#include "Com_Util.h"

// 延时函数，指定延时多少毫秒
void Delayms(u16 count)
{
    u8 data i, j;
    while (count)
    {
        _nop_();
        i = 2;
        j = 199;
        do
        {
            while (--j)
                ;
        } while (--i);
        count--;
    }
}

延时函数，延时us级，基于延时ms级的代码

void Delay100us(u16 count){
	unsigned char data i;
    while (count)
    {
        _nop_();
        i = 43;
        while (--i);
        count--;
    }
}
