AFLNET架构图解释及运行流程

---

一、AFLNET架构图解释

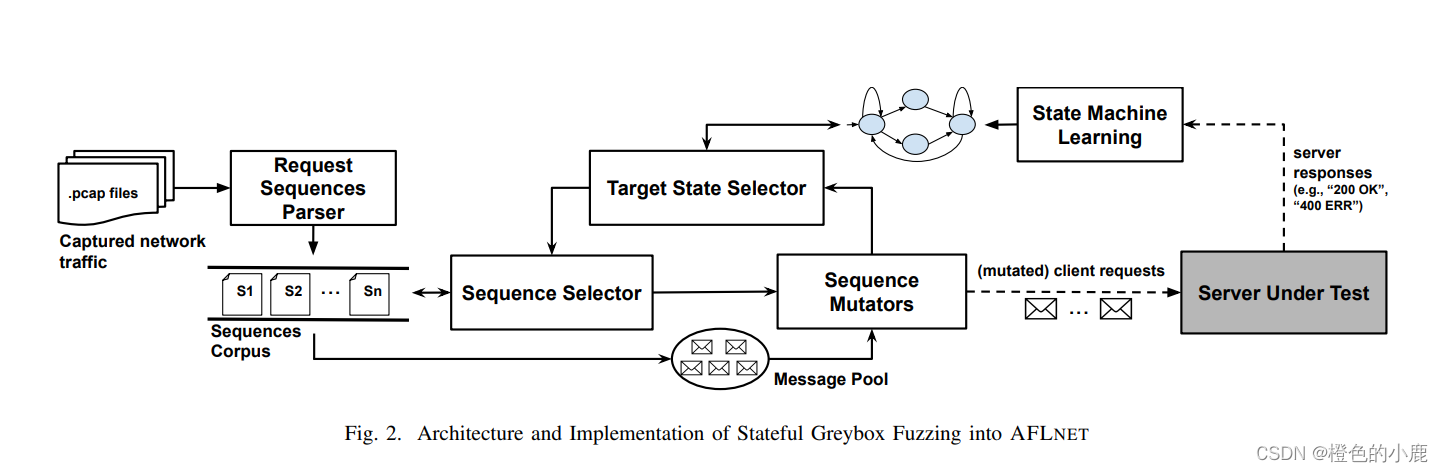

AFLNET架构图解释：

  pcap文件是AFLNET的输入，包含了捕获的网络流量（例如FTP客户端和FTP服务器之间的请求和响应，如List 1）。

  使用请求序列解析器（Request Sequence Parser）组件来生成消息序列的初始语料库。AFLNET使用消息结构（message structure）的协议特定信息（protocol-specific information）以正确顺序从捕获的网络流量中提取单个请求。 首先，过滤掉来自pcap文件的响应()以获取客户端请求的trace（痕迹？）；然后，解析过滤的trace，以识别trace中每条消息的开始和结束。(论文中实现了一个轻量级的方法，可以找到给定协议中指定的消息的标头和终止符)

  状态机器学习（State Machine Learner）接受服务器响应，并使用新观察到的状态和转换来增强已实现的协议状态机（IPSM，implemented protocol state machine）。AFLNET将状态服务器响应读取到字节缓冲区（byte buffer）中，提取协议中指定的状态代码，并确定执行状态（transition）。如果服务器响应中有新的状态码，则添加新状态的图形节点。

  目标状态选择器（Target State Selector）从IPSM获取信息来选择AFLNET下一步应该关注的状态。（怎么选择？AFLNET使用了几种启发式方法（heuristics），这些启发式方法可以从学习的IPSM中可用的统计数据中计算出来，以帮助目标状态选择器选择下一个状态。例如，为了识别模糊测试工具盲点（Fuzzer blind spot），即很少执行的状态，它选择一个状态s，选择s的概率与执行s的变异消息序列的比例成反比【？有什么用】（#fuzz）。为了最大化发现新状态转换的概率，AFLNET选择具有更高优先级的状态s，当之前选择了这些s时，特别有助于增加代码或状态覆盖率（#paths）。注：AFLNET只有在fuzzing过程工作了足够长的时间来积累统计数据后才开始应用这些启发式方法。一开始，目标状态选择器随机选择目标状态。）

  一旦选择了目标状态s，序列选择器（sequence selector）就会从序列语料库中选择一个可以到达状态s的消息序列（即种子输入seed input）。AFL/AFLNET将种子语料库(seed corpus)(此处包含消息序列)实现为队列条目的链表。队列条目（queue entry）是包含有关种子输入的相关信息的数据结构。 此外，AFLNET维护一个状态语料库（state corpus），它包括（i）状态条目列表（state entries），即包含相关状态信息的数据结构，以及（ii）哈希图，将状态标识符映射到执行对应于状态标识符的状态的队列条目列表。序列选择器利用哈希图随机选择一个序列，如队列条目中所示，以执行状态s。

  Sequence Mutator使用具有协议感知能力的变异算子增强了AFL的fuzz_one方法。AFLNET是一种基于突变的模糊测试方法，即从语料库中选择种子消息序列并进行突变以生成新序列。（相比于从头开始生成新消息序列的现有基于生成的方法相比，有几个优点。首先，基于突变的方法可以利用真实网络流量的有效trace来生成可能有效的新序列–尽管完全没有协议规范；相比之下，基于生成的方法需要详细的协议规范，包括具体消息模板和协议状态机。其次，基于突变的方法可能进化出特别有趣的消息序列的语料库。引起发现新状态、状态转换或程序分支的生成的序列，会被添加到语料库中以进行进一步的模糊测试。这种进化方法是基于覆盖的灰盒模糊测试取得巨大成功的秘诀。）

二、AFLNET运行流程

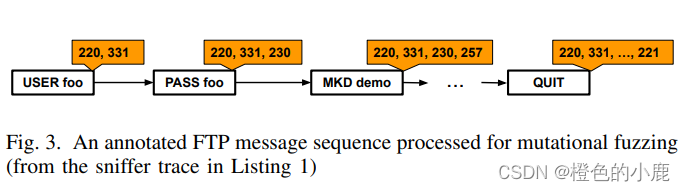

  现在我们说明 AFLNET 的所有这些组件如何协同工作以模糊测试 LightFTP 服务器。假设 AFLNET 仅从一个包含网络流量的 pcap 文件开始，如清单 1 所示。首先，Request Sequence Parser 解析 pcap 文件以生成单个序列（如图 3 所示）并将其保存到语料库 C 中。

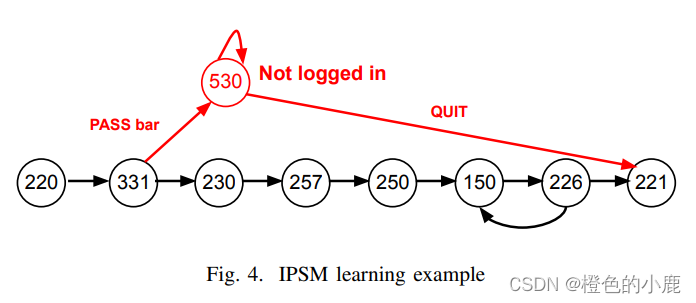

  同时此时，状态机学习根据响应码构造初始IPSM；这个初始的 IPSM 包含图 4 中的黑色节点和转换。假设目标状态选择器选择状态 331 (USER foo OK) 作为目标状态，然后序列选择器将从序列语料库 C 中随机选择一个序列，其中当前仅包含一个序列。之后，Sequence Mutators 识别序列前缀（“USER foo”请求）、候选子序列（“PASS foo”请求）和剩余子序列作为后缀。通过使用堆叠的变异器（stacked mutator）对候选子序列进行变异，序列变异器可能会生成错误的密码请求（“PASS bar”），从而导致错误状态（530未登录）。在这个错误密码之后，它会重放后缀（例如，“MKD demo”、“CWD demo”），导致状态 530 循环，因为在成功验证之前不允许所有这些命令。最后，发送“QUIT”请求，服务器退出。

  由于生成的测试序列（如图 5 所示）涵盖了新的状态和状态转换（如图 4 中以红色突出显示），因此将其添加到语料库 C 和 IPSM 中。

---

https://mboehme.github.io/paper/ICST20.AFLNet.pdf
