txt、csv、trc、log格式转换成asc

初衷
使用方法

初衷

根据自身体会说说为什么会写这么个小工具
作为主机厂，市场上车辆出现问题，供应商、售后、服务站等等帮忙采集一份报文发回来分析，结果使用的工具五花八门，报文也是各种各样，不支持CANoe/CANalyzer离线回放报文，于是就整个小工具
工具开始嘛很简单，按后缀来转报文，结果发现，同一种后缀，不同家上位机，或者同一家不同版本保存的内容格式也不一样，原来的工具就不适用了，于是版本迭代，不按后缀了，按里面的内容排版来转换，这样兼容性更强，没见过的排版没考虑到的都可以手动配置后转换
结果还是防不胜防，时间有绝对时间的相对时间的，ID有带0x有带h的，长度带0x的和不带，还有各种特殊符号的，太多了就不一一列举了，只能不停的迭代不停的兼容
在这里插入图片描述

使用方法

常见格式

在这里插入图片描述
上图是出现频率最高最常见的报文类容格式，只要内容排版与这个长的像，直接选中进行转换即可
可以多个文件合并成一个，也可以批量转换，勾选CANFD可以转换CANFD格式的报文

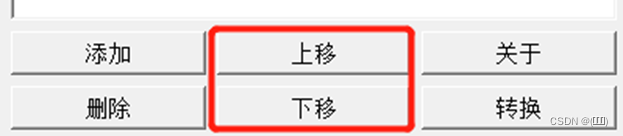

合并转换时注意按时间排序，点上移下移即可改变文件顺序
在这里插入图片描述

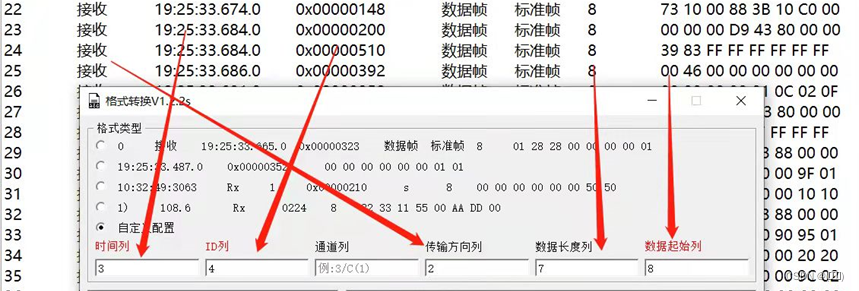

如果遇到的是不常见的，没有现成的直接拿来使用，那就自定义配置列，时间列、ID列、数据起始列是必须要有的，其他的没有会有默认值，比如通道默认为1通道，传输方向默认为接收，数据长度会根据报文字节自动计算长度
对应的信息在第几列就填几，列的区分是按空格(一组空格里不限空格个数)或者逗号
在这里插入图片描述

注意事项

当然有的数据是CSV格式的，本想一个单元格为一列，可有的一个单元格里面还带了空格，这样这个单元格得按两列算，比如下图数据起始列本应该是第10个单元格也就是第10列，就因为多了个”x| “，所以数据起始列只能从第11列开始算
在这里插入图片描述

兼容优点

时间兼容

支持的时间戳有：

示例	说明
08:56:08.231	- - h - - min - - s - - - ms
3.750	- - s- - - ms
=“08:56:08.231”	csv格式，打开后时间是个公式
[08:56:08.231]	时间带中括号

ID兼容

支持的ID格式有：
0x123
123x
123
123h
标准帧扩展帧都支持，只支持16进制ID，不支持10进制ID(极为少见，没做兼容)

数据列所在位置兼容

一般情况下报文类容都在末尾，从起始列开始把后面的内容都当数据，同时通过每个字节间的空格计算有多少个字节
但有少数数据不在最后，这就有两种方法了
一种不太方便你的的方法就是把数据这一整列移到最后面
另一种就是填写数据长度，根据数据起始位置和数据长度找到完整的数据，舍掉数据后面没用的部分
在这里插入图片描述
