1、创建工程绘制原理图

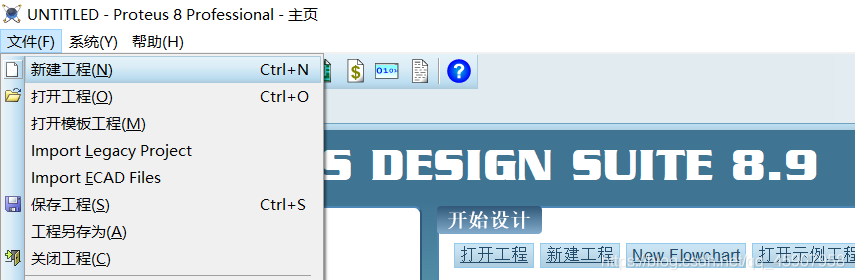

1、打开proteus8.9，点击左上角的“文件”->“新建工程”
在这里插入图片描述

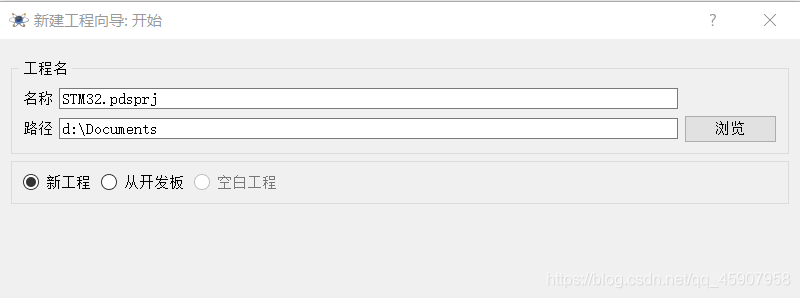

然后输入工程名和路径，点击下一步：

在这里插入图片描述

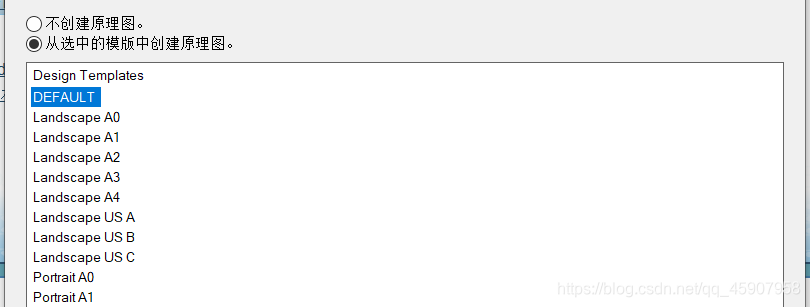

然后选择“从选中的模板中创建原理图”（DEFAULT），点击下一步

在这里插入图片描述

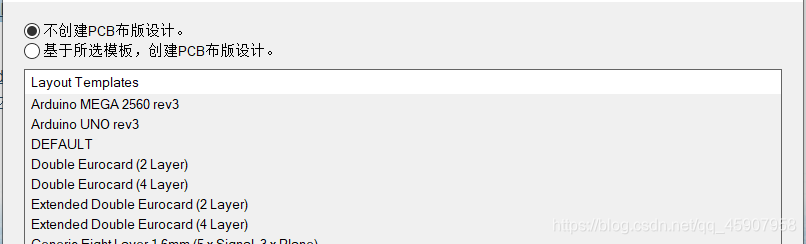

然后选择“不创建PCB布板设计”，点击下一步，

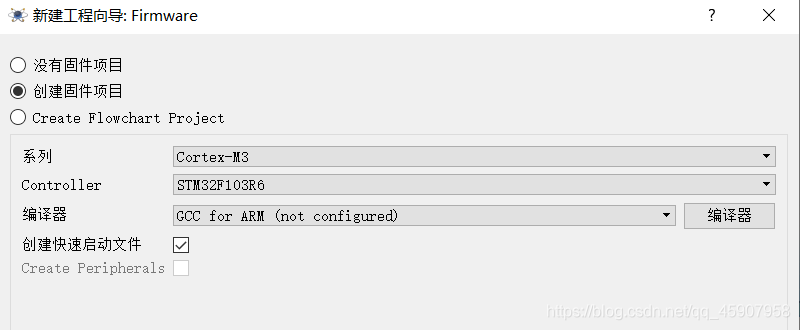

然后选择“关键固件项目”，系列， Controller的选择如图所示：

然后点击下一步，点击完成就建好工程了。

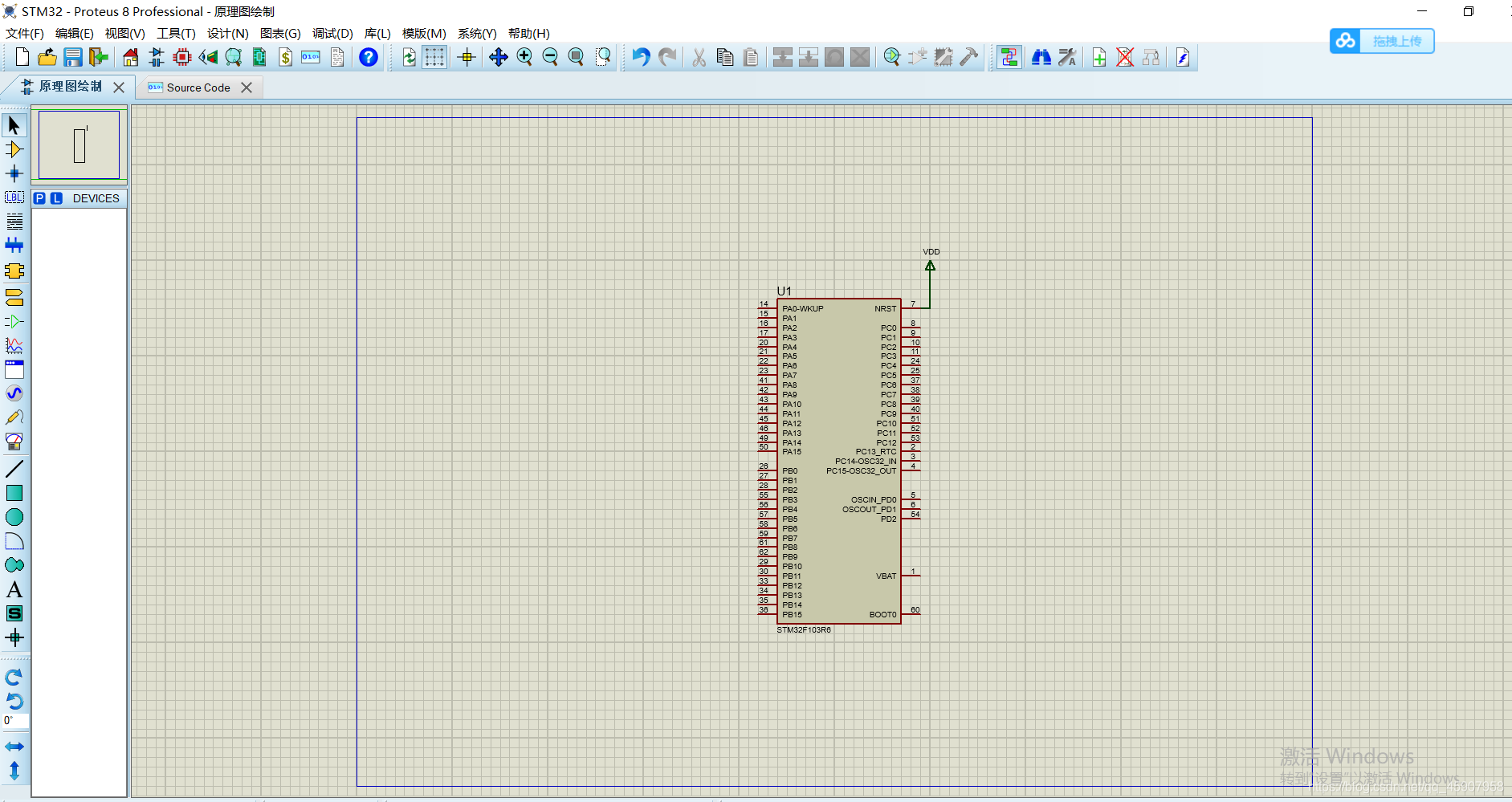

在原理图绘制上就出现了STM32器件

2、首先为STM32器件配置好所需的电源。

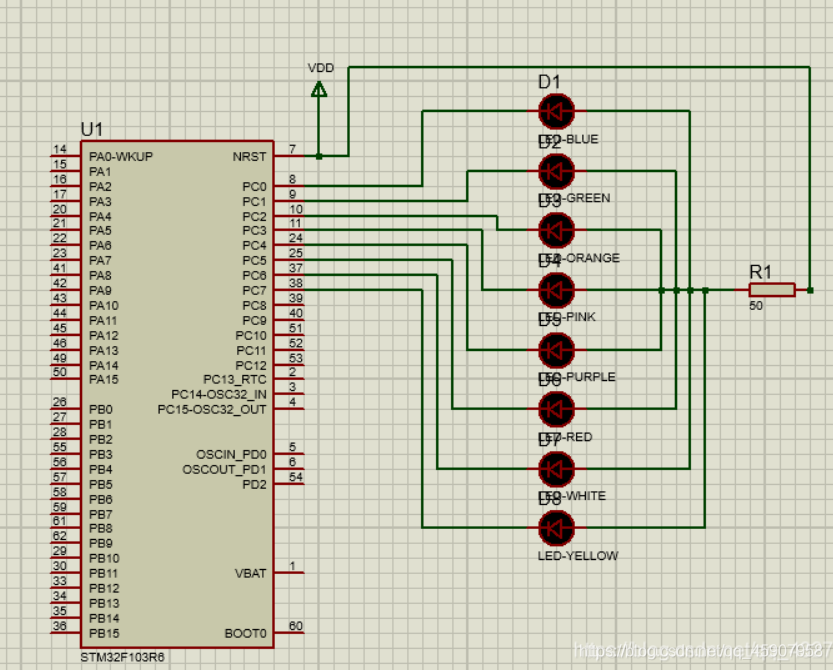

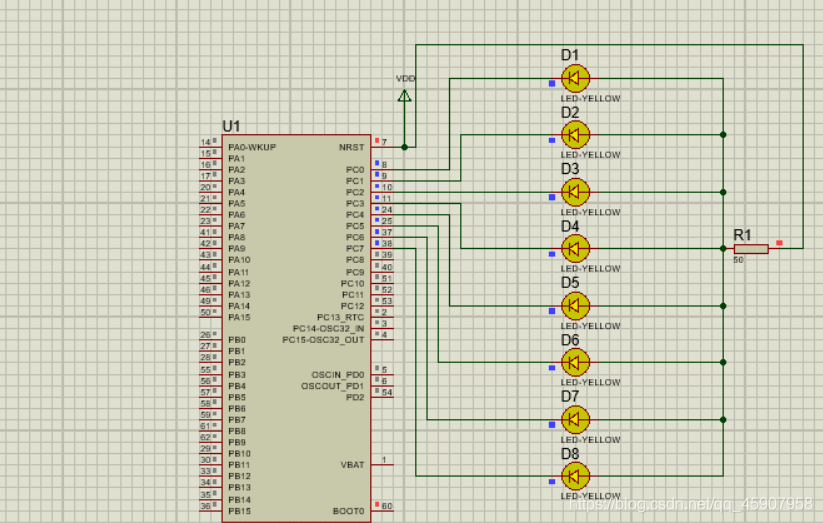

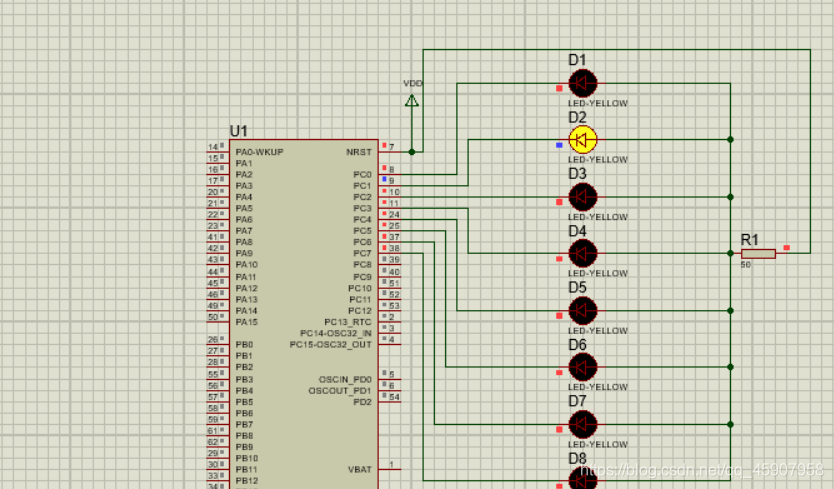

然后在元器件库中找到黄色的LED灯和电阻，连接好电路如图所示：
（电阻的阻值不宜过大，过大使通过的电流小而不发光。）
在这里插入图片描述

2、使用Keli进行编程

首先需要下载外设库：这里给出GitHub的网址，官网的话需要注册；
https://github.com/2414466154/seven

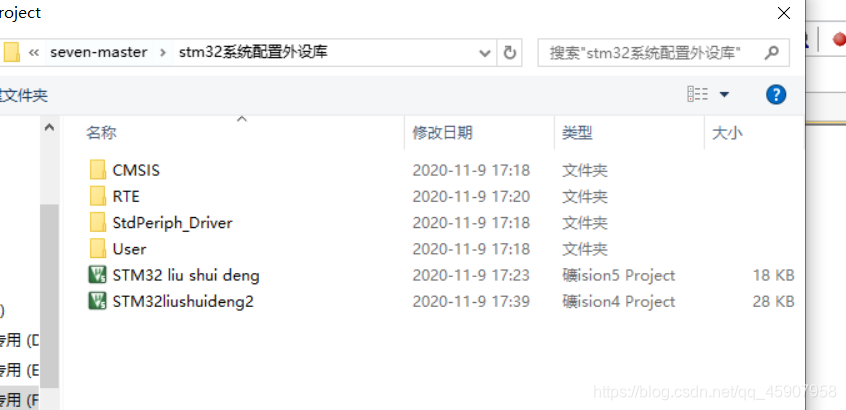

然后新建一个工程：（此工程的路径要与下载外设库的路径一致）
在这里插入图片描述
然后选择对应的芯片，在上面用的是STM32103R6，然后继续添加与外设库对应的组：

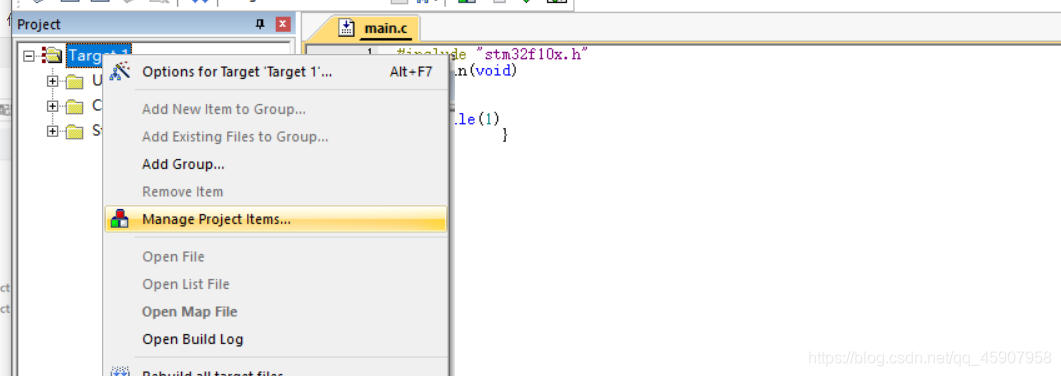

右击“Target1”，然后添加对应的组，并点击右下角添加文件把下载的外设库文件添加到对应的组中，注意，在添加文件的时候要把文件类型改为“AllFile”，不要只添加.c文件，否则外设库添加不全。
在这里插入图片描述

然后点击“Option for…”进行一些修改：

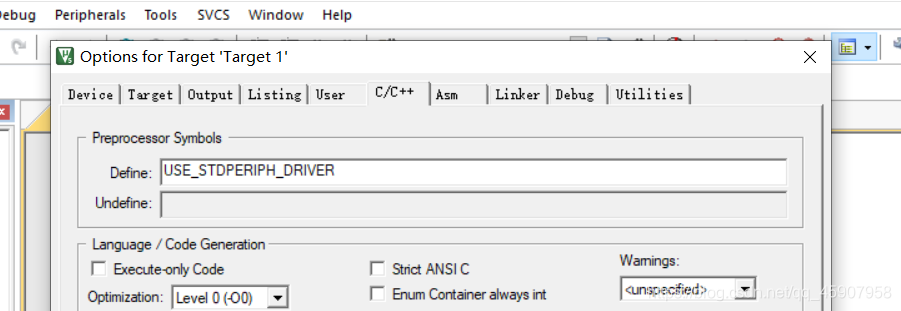

选择“c\c++”,在Define中填入如下内容

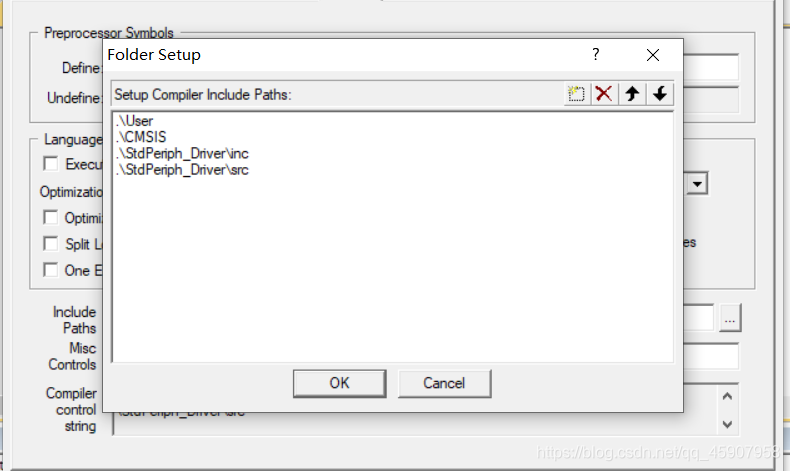

然后继续点击下方的IncludePath的三个点，手动输入：

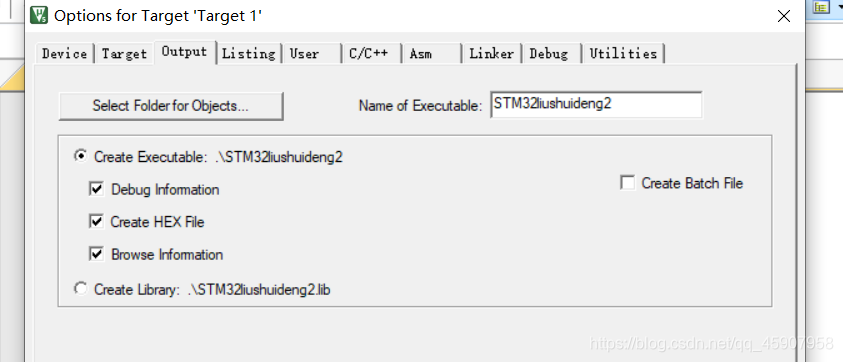

最后在“Output”栏中选中要生成的HEX文件，点击OK完成。

点击新建文件，输入以下代码：

#include "stm32f10x.h"
GPIO_InitTypeDef GPIO_InitStructure;
void delay_ms(uint32_t ms)
{
	uint32_t i_cnt,j_cnt;
	for(i_cnt=0;i_cnt<3000;i_cnt++);
	for(j_cnt=0;j_cnt<ms;j_cnt++);

}
uint32_t i;
int main(void)
{

	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOC, ENABLE);

	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0 | GPIO_Pin_1|GPIO_Pin_2|GPIO_Pin_3|GPIO_Pin_4|GPIO_Pin_5|GPIO_Pin_6|GPIO_Pin_7;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;
	GPIO_Init(GPIOC, &GPIO_InitStructure);

	GPIOC->BSRR=0xff;
	while (1)
	{
	  for(i=0;i<8;i++)
	  {
		delay_ms(99000);
		GPIOC->BRR=(1<<i);

		delay_ms(99000);
		GPIOC->BSRR=(1<<i);
	  }
	  for(i=0;i<8;i++)
	  {
		  delay_ms(99000);
		  GPIOC->BRR=0x000000ff;

		  delay_ms(99000);

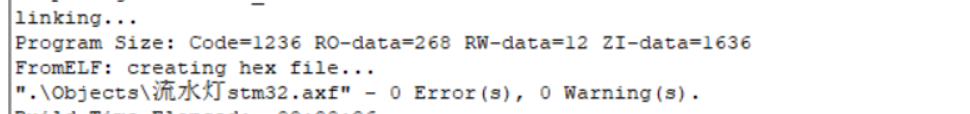

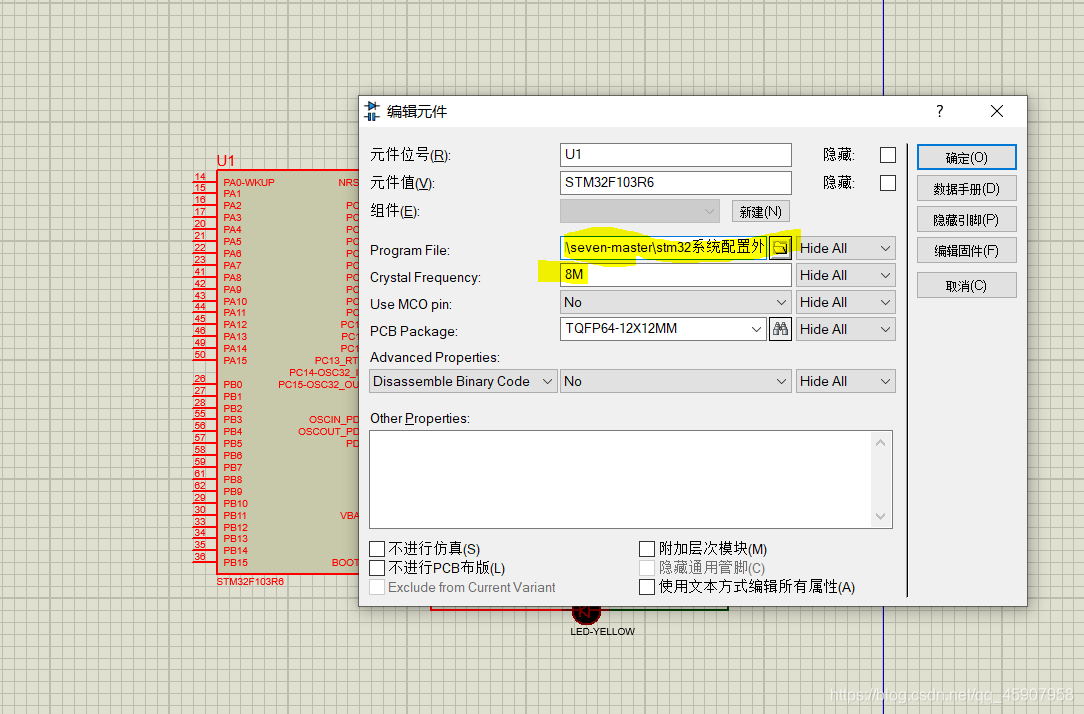

		  GPIOC->BSRR=0x000000ff;

	  }

	}
}
