网络拓扑结构

网络拓扑结构

1. 什么是网络拓扑

网络本身就像蜘蛛网一样，解决两台计算机如何相互连接的问题。
计算机可以看成网络节点，网络拓扑就是解决网络节点之间的连接关系。

2. 常见的网络拓扑

我们都在用，但是场合不同用的不同

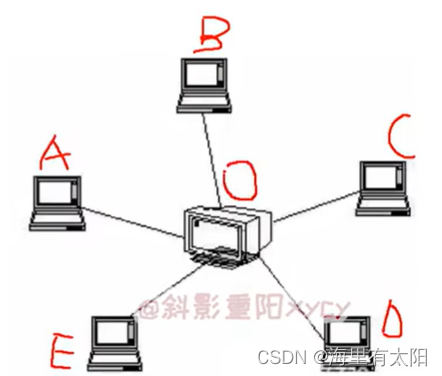

（1）星型

星型拓扑结构是用一个叫节点作为中心节点，其他节点直接于中心节点相连构成的网络，常见的 中心节点为集线器。

优点：

• 方便节点的添加和删除
• 节点出现问题时不影响整个网络的运行
• 便于故障的检测和网络的维护

缺点：

• 若中心出现故障则整个网络都将瘫痪

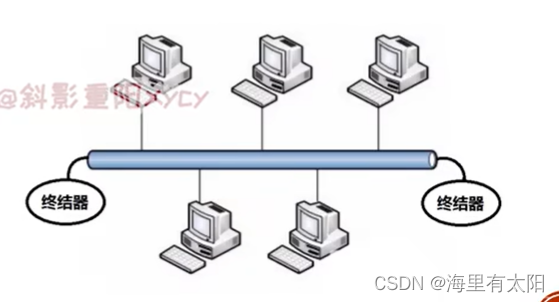

（2）总线型

总线：很多线在一起（一条粗线）
终结器：两端不是悬空
总线结构是之各工作站和服务器均挂在一条总线上，又叫广播式结构

和星型很像，但是平等，无中心

优点：

• 通信线路长度较短，易于安装和布线
• 信道利用率高
• 便于扩充和删除

缺点：

• 维护男，分支节点故障查找难
• 连接长度和接入节点有一定的限制（要求通信线路短，否则信号会变弱）

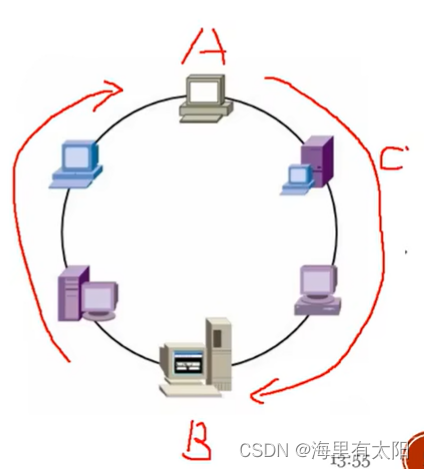

（3）环形

环形结构由网络中若干节点通过点到点的链路首尾相连形成一个闭合的环
（适用于实时控制的局域网，每台设备都要壁纸一个收发器）

优点：

• 每个节点的同i性能地位均平等
• 容易实现远距离的高速数据传输
• 电缆故障容易查找和排除

缺点

• 节点不易扩充
• 可靠性较差，环路断开导致整个网络不能工作

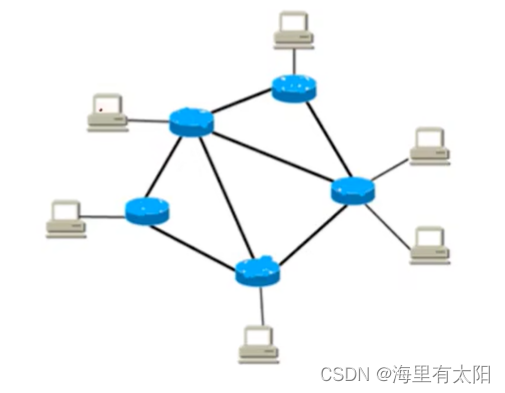

（4）网状型

每个节点都连接多个节点
网络的每台设备之间均有点到点的链路连接

优点

• 增加了网络连接的可靠性
• 部分节点或线路故障不影响全网的运行

缺点

• 整体复杂庞大，需要较高的建设和运行费用
• 算法复杂，设计难度较高

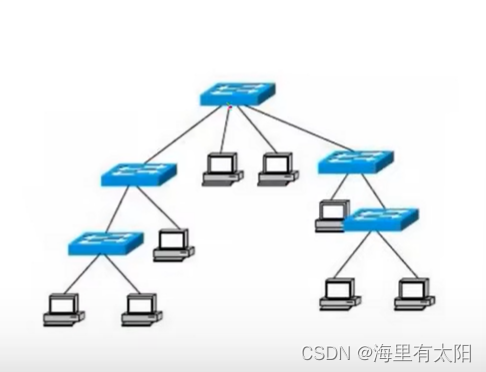

（5）树形

形状像一颗倒置的树，顶端是树根，淑芬以下带分支，每个分支还可再带子分支，树根接受个节点发送的数据，然后再广播发送到全网

优点

• 易于扩充
• 故障隔离较容易

缺点

• 各个节点对跟的依赖性太大，如果根发生故障，则全网不能正常工作。


（6）混合型拓扑结构

将各个拓扑结构一起使用
广域网：网络型
