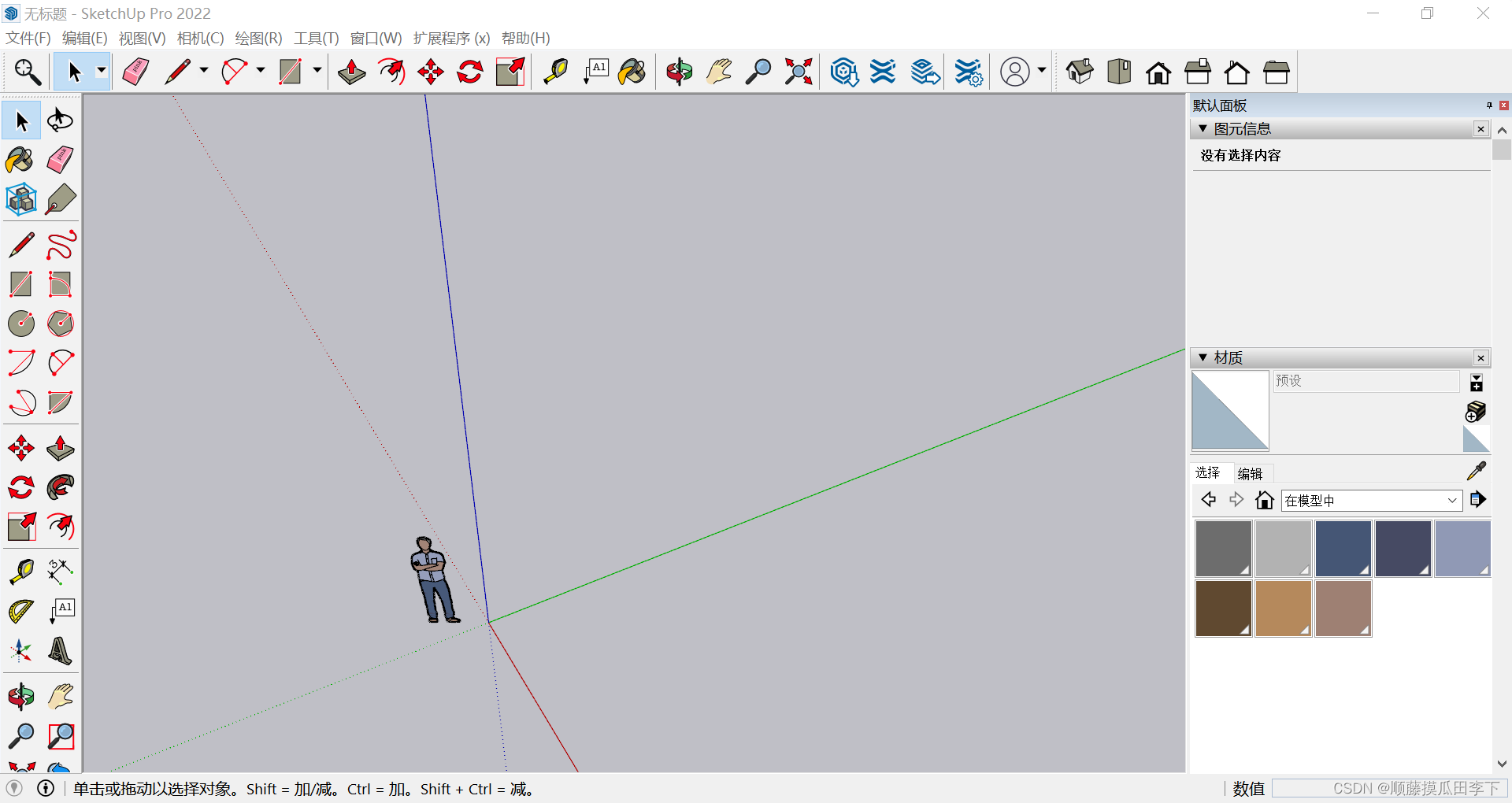

软件界面
一、工具使用
1. 套索
点击
图标，从左上角向左下角拉动虚线框进行选择，将会选中整个处于虚线框中的物体（点线面）。而从右下角向左上角拉动虚线框进行选择，将会选中虚线框内所有物体（包括部分在框中的物体）。
选择多个物体时，长按Shift键，可以通过点选增加或减少物体。
2. 直线
点击
图标，再点击所需画线的两个端点。
若想停止画线，点击键盘左上角Esc键即可。（其他工具也可使用此方法）
画固定长度线段的方法：
- 在画线过程中，界面右下角的

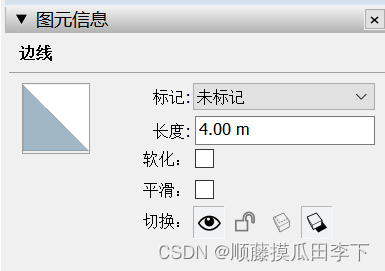

会显示线段长度，更改其中数字，可以实现线段长度的更改。 - 选中线条，找到界面右上角的图元信息（如下图），即可更改长度。
3. 形状
这几个图标分别可以产生矩形和圆形。
点击图标，鼠标会产生一个小矩形（蓝色红色绿色或粉色，不同颜色代表图形所处的不同方向），通过点击键盘上的上下左右按键，可以改变图形的不同方位。当产生适合的方向后，拖动鼠标形成图形即可。
在创建图形的过程中 ，界面右下角的会显示图形数据，更改其中数字，可以实现图形大小的更改。
4. 圆弧
圆弧有几种不同的绘制方法，通过尝试练习即可快速掌握。
其中应注意，当鼠标处产生量角尺形状的图案时，想改变其空间方向，亦使用键盘上下左右键。
5. 推拉

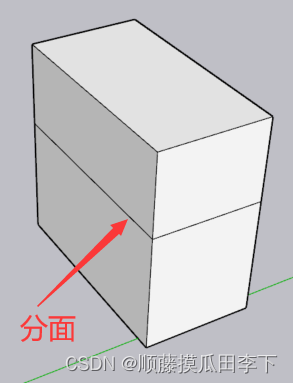

点击推拉键，再点击想要推拉的平面，一同鼠标即可实现推拉，再点击鼠标即可停止图拉。在推拉的过程中，点击Ctrl键，即可形成分面。

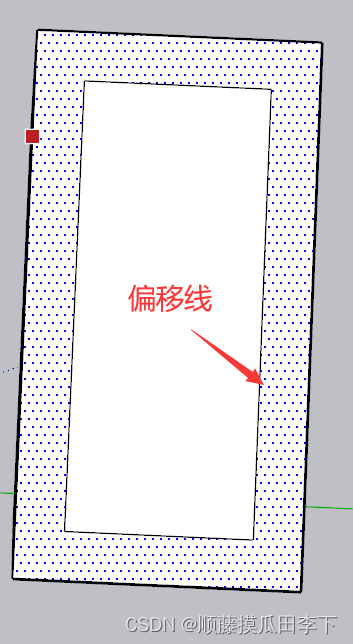

6. 偏移
点击
按键，选择平面，即可产生平面边线的偏移线，在合适的位置点击鼠标完成偏移。
7. 移动
移动有两种方式
- 不变形移动：选择所要移动的平面或物体，点击移动图标，选择物体的顶点或边线进行移动。移动后物体不变形。
在移动物体的过程中，点击Ctrl键，可对物体进行复制移动，原物体不受影响。点击右键放弃 操作。
- 变形移动：点击移动图标，再点击点线面任意一处，即可使原物体变形。
8. 旋转

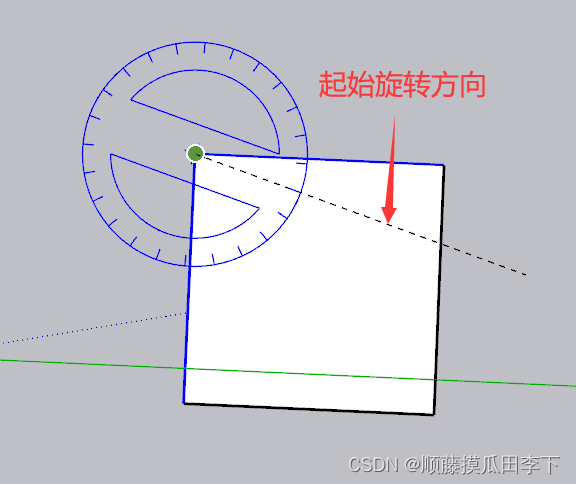

选中所需旋转的物体，点击图标 ，更改旋转方向，确定旋转中心点，选择起始旋转方向和最终旋转方向，即可完成旋转。
9. 缩放

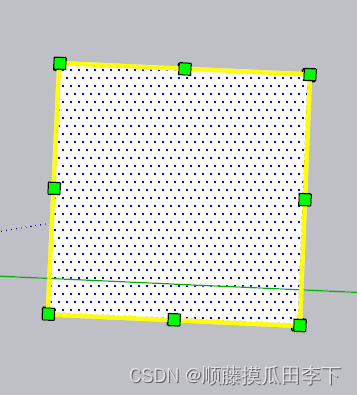

点击
图标，选择缩放物体，通过点击拉伸绿色端点，完成缩放。
10.卷尺
测量工具
，点击卷尺工具，再点击所要测量的线段端点，移动鼠标，即可在右下角数值框中看到距离起始点的距离。
卷尺也可以做标记，当点击一个起始点时，向所需的方向拉动鼠标，在右下角数值栏中输入数值，点击回车，即可在此长度点处产生标记。
11. 油漆桶
点击此按键，再点击所需上色的物体，即可完成上色。

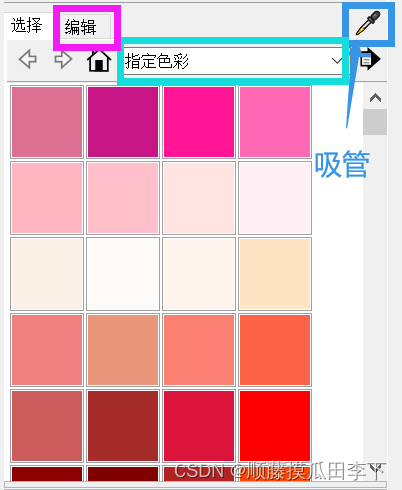

如需改变材质，需要再界面右侧的材质栏选择（如下图所示），点击“指定颜色”，可以弹出很多种材质种类，点击进行切换选择。
如果对材质不满意，可以点击“编辑”按钮，对材质进行适当修改。
吸管可以提取模型中的材质颜色。
在上色过程中容易出现上不了色的情况，目前我也没有找到原因（知道的朋友希望能在评论区分享一下），但是可以通过一下方式解决：

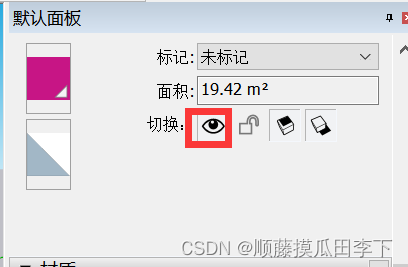

点击需上色的平面，在界面右边的默认面板栏（如下图）中，点击“眼睛”按钮，再对平面进行上色。如果还是不行，请多次重复上述过程。
12. 环绕观察
点击此按钮可以实现360度观察物体。
在使用此工具的过程中，点击键盘上的Shift键，可实现平移操作。
13. 平移
点击图标，可以拖动视野平移。
14. 缩放
鼠标滚轮就可以实现。

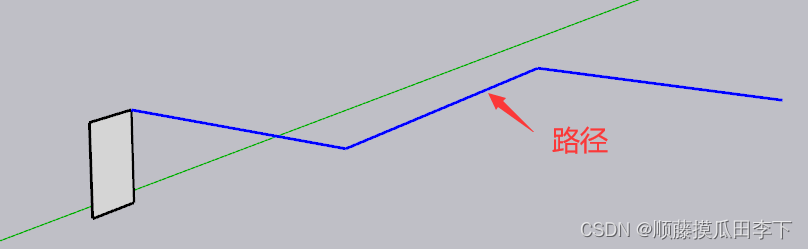

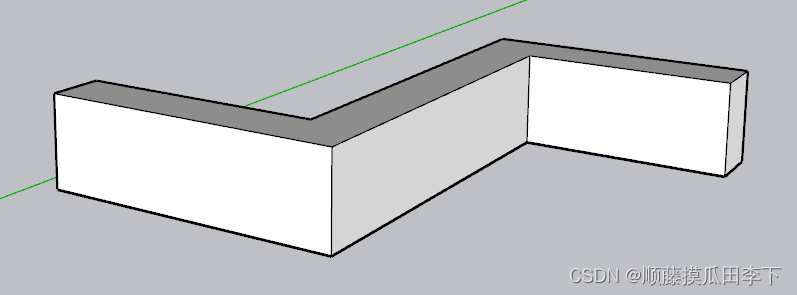

15. 路径跟随
此工具可以用来制作管道类的物体。
通过鼠标选择“路线”，再点击“路径跟随”工具，再选择与路径衔接的平面，即可实现。
16. 删除
选择物体，按Delete键。
17. 隐藏
点击所选物体，右键选择“隐藏”即可实现物体的“消失”。
二、常见功能和问题
1. 创建群组

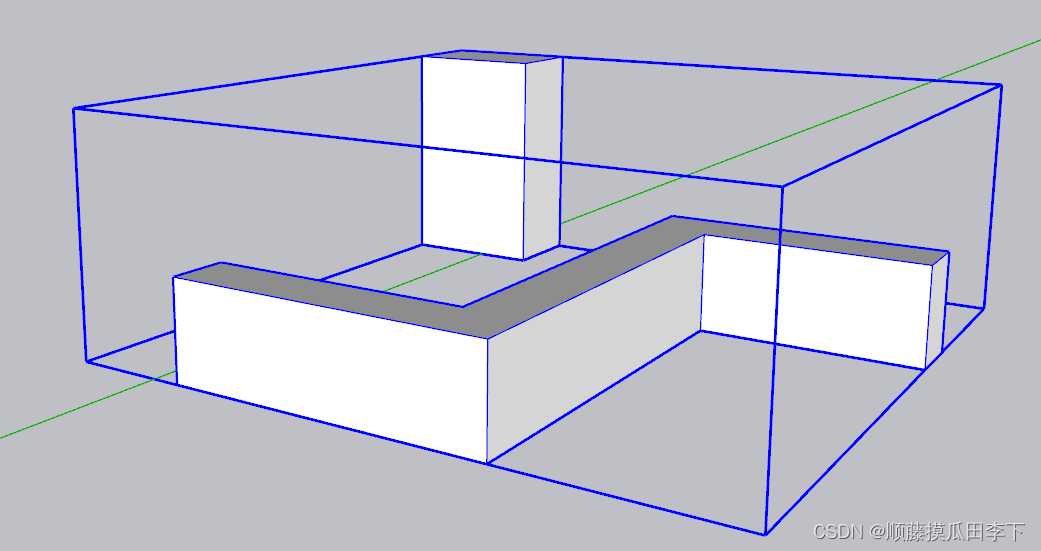

创建群组可以对物体进行组合修改，对后续的复杂物体处理有益。
框选所需组合的物体，右键创建群组，即可实现。
修改群组时，双击群组，修改完毕后，点击虚线框以外，则跳出群组范围。
2. 炸开群组
在新接触一个模型时，模型往往处于组合状态，我们需要右键，选择“炸开模型”，再对模型进行修改。
3. 分段

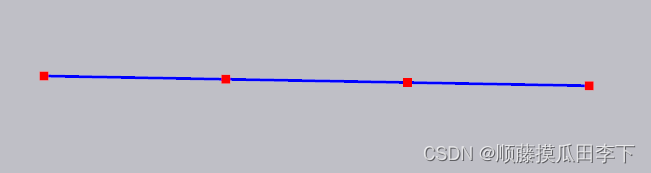

等分线段，可以通过选定某一线段再右键选择“拆分”，通过挪动鼠标实现分段数的调整，最后点击鼠标完成分段。
4. 图片导入
当我们做一些形状特殊的物体时，导入物体图片可以让我们对物体形状有更加明确的把控。
点击左上角“文件”，在选择“导入”，在文件夹中选中图片，即可实现。
5. 模型切割/破面
建模过程中经常出现需要模型切割情况。

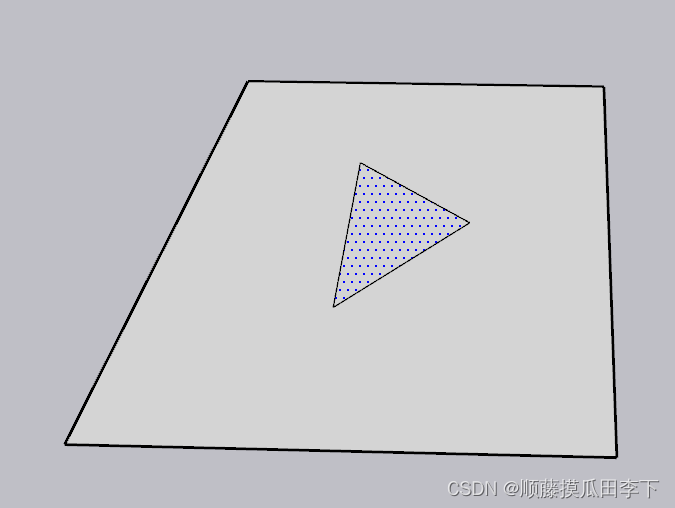

通过直线工具在被切割面上连接出切割图像，点击图像并删除，即可实现切割。

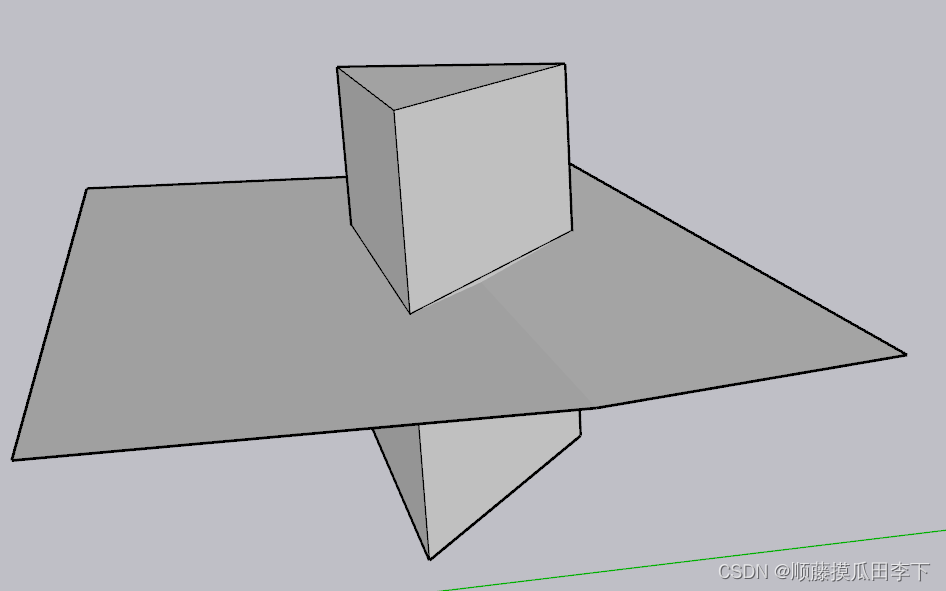

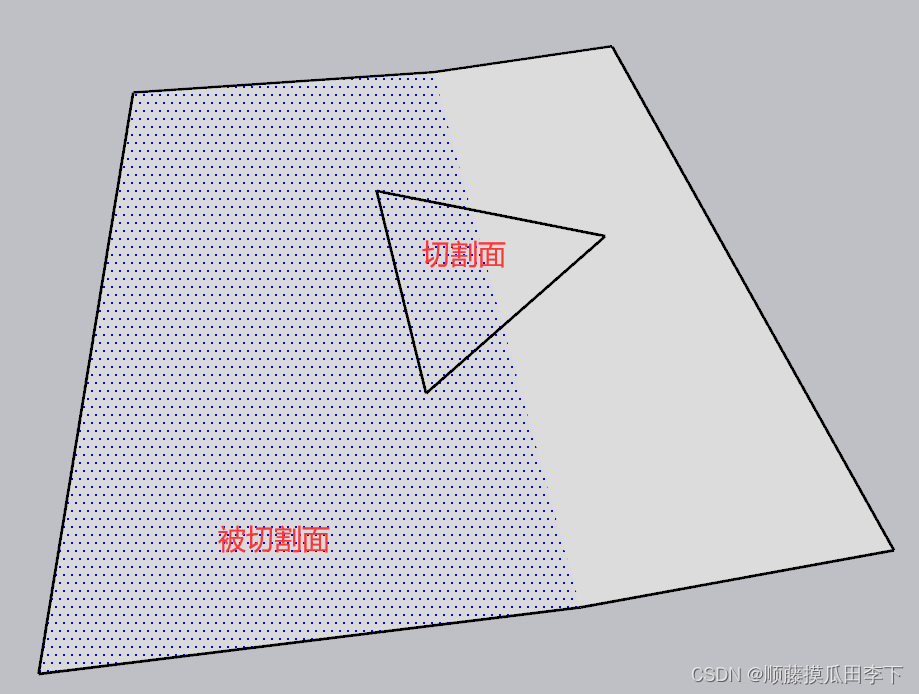

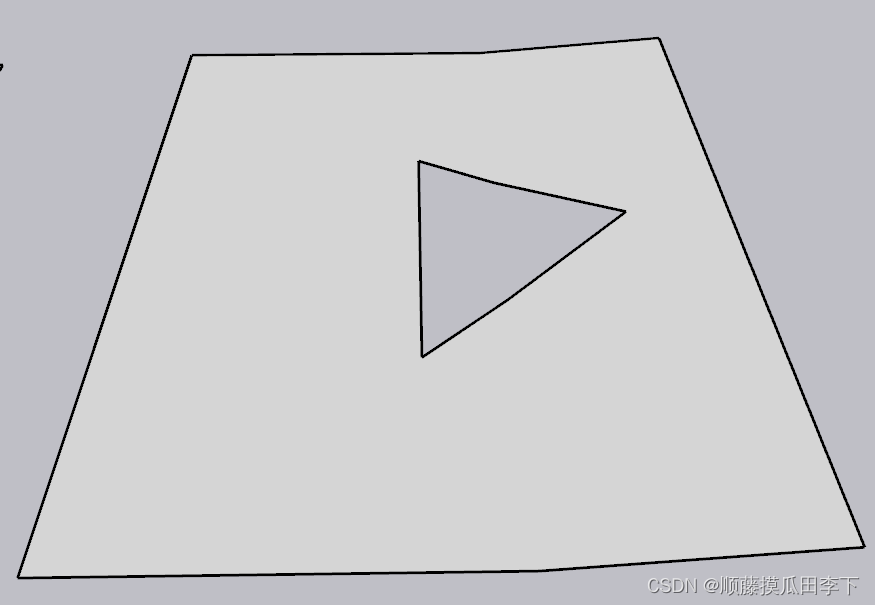

但有时会发生删除后仍没有切割的现象（如下图所示）
不能破面的主要原因是被切割面不是平面，导致切割面的边线无法全部落于被切割面上。
此时应对切割面使用推拉工具，使其变成能穿透被切割面的柱体。再对柱体的侧面右键选择“模型交错”，从而产生边线全部落于被切割面上的切割面。最后将多余的线面删除
