前言

Google提供的5层架构图很经典，但为了更进一步透视Android系统架构，本文更多的是以进程的视角，以分层的架构来诠释Android系统的全貌，阐述Android内部的环环相扣的内在联系。

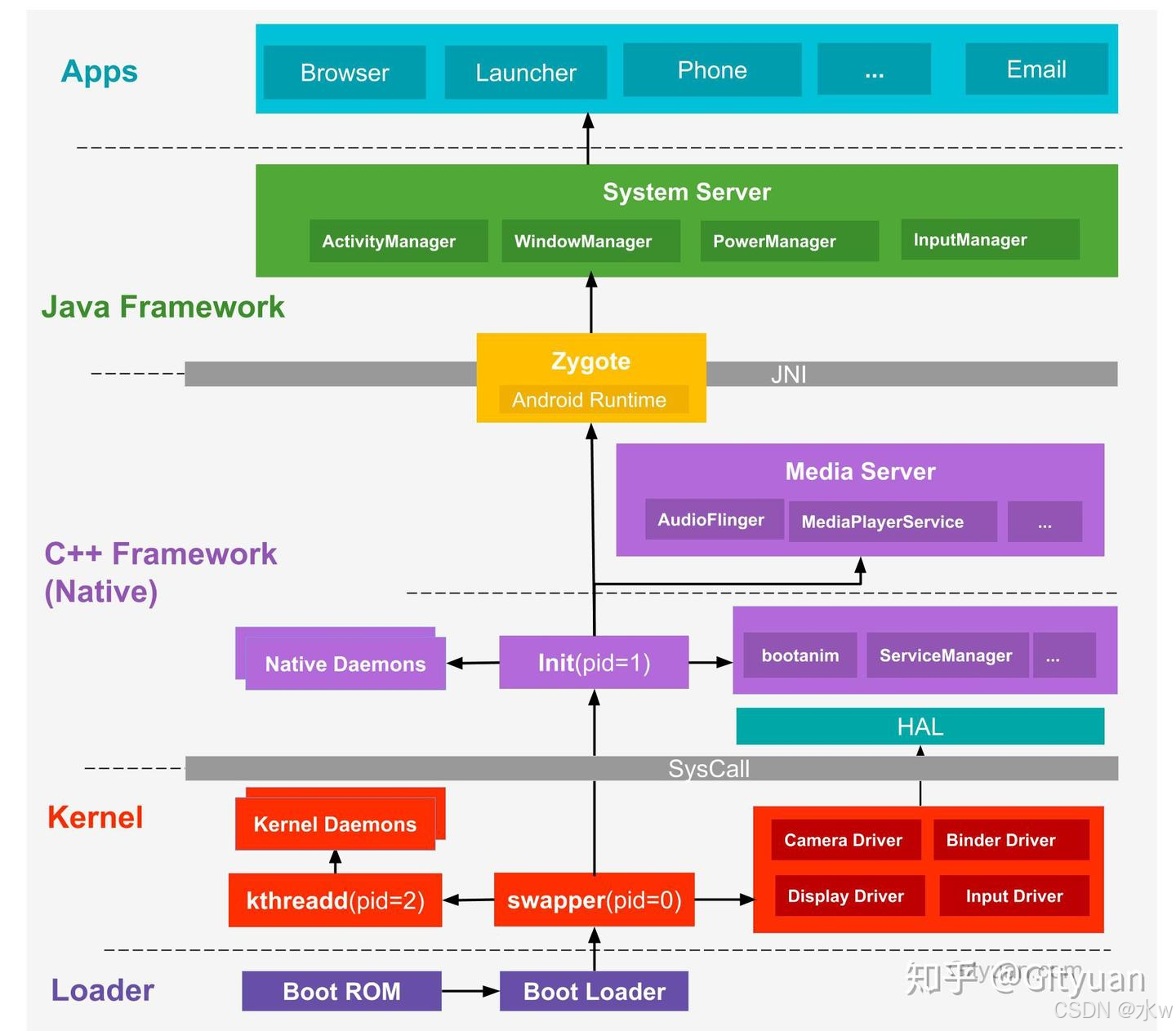

一、系统启动架构图

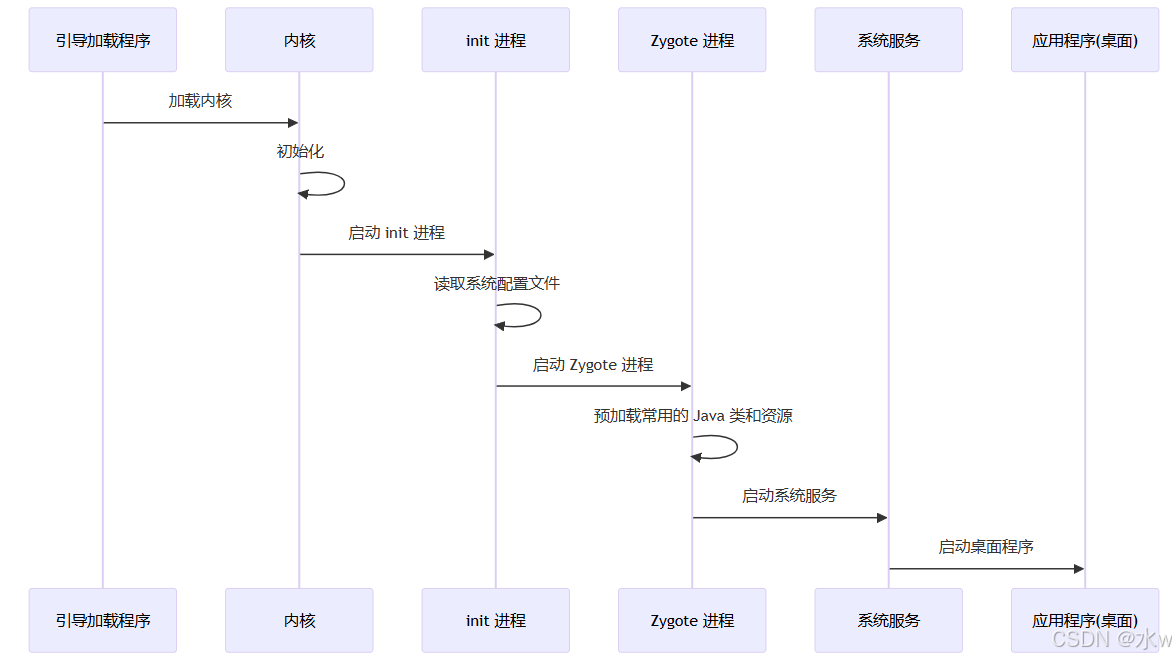

Android系统启动过程由上图从下往上的一个过程是由Boot Loader引导开机，然后依次进入 -> Kernel -> Native -> Framework -> App，接来下简要说说每个过程。

2.1 Loader层

（1）Boot ROM

当手机处于关机状态时，长按Power键开机，引导芯片开始从固化在ROM里的预设代码开始执行，然后加载引导程序到RAM；

（2）Boot Loader

这是启动Android系统之前的引导程序，主要是检查RAM，初始化硬件参数等功能。

2.2 Linux内核层

Android平台的基础是Linux内核，比如ART虚拟机最终调用底层Linux内核来执行功能。Linux内核的安全机制为Android提供相应的保障，也允许设备制造商为内核开发硬件驱动程序。

启动Kernel的swapper进程(pid=0)：该进程又称为idle进程, 系统初始化过程Kernel由无到有开创的第一个进程, 用于初始化进程管理、内存管理，加载Display,Camera Driver，Binder Driver等相关工作；
启动kthreadd进程（pid=2）：是Linux系统的内核进程，会创建内核工作线程kworkder，软中断线程ksoftirqd，thermal等内核守护进程。kthreadd进程是所有内核进程的鼻祖。

2.3 硬件抽象层 (HAL)

硬件抽象层 (HAL) 提供标准接口，HAL包含多个库模块，其中每个模块都为特定类型的硬件组件实现一组接口，比如WIFI/蓝牙模块，当框架API请求访问设备硬件时，Android系统将为该硬件加载相应的库模块。

2.4 Android Runtime & 系统库

每个应用都在其自己的进程中运行，都有自己的虚拟机实例。

ART通过执行DEX文件可在设备运行多个虚拟机，DEX文件是一种专为Android设计的字节码格式文件，经过优化，使用内存很少。

ART主要功能包括：预先（AOT）和即时（JIT）编译，优化的垃圾回收（GC），以及调试相关的支持。

这里的Native系统库主要包括init孵化来的用户空间的守护进程、HAL层以及开机动画等。

启动init进程（pid=1），是Linux系统的用户进程，init进程是所有用户进程的鼻祖。

init进程会孵化出ueventd、logd、healthd、installd、adbd、lmkd等用户守护进程；
init进程还启动servicemanager(binder服务管家)、bootanim(开机动画)等重要服务
init进程孵化出Zygote进程，Zygote进程是Android系统的第一个Java进程(即虚拟机进程)，Zygote是所有Java进程的父进程，Zygote进程本身是由init进程孵化而来的。

2.5 Framework层

（1）Zygote进程

Zygote进程，是由init进程通过解析init.rc文件后fork生成的。

Zygote进程主要包含：

加载ZygoteInit类，注册Zygote Socket服务端套接字
加载虚拟机
提前加载类preloadClasses
提前加载资源preloadResouces

（2）System Server进程

System Server进程，是由Zygote进程fork而来，System Server是Zygote孵化的第一个进程，System Server负责启动和管理整个Java framework，包含ActivityManager，WindowManager，PackageManager，PowerManager等服务。

（3）Media Server进程

Media Server进程，是由init进程fork而来，负责启动和管理整个C++ framework，包含AudioFlinger，Camera Service等服务。

2.6 App层

Zygote进程孵化出的第一个App进程是Launcher，这是用户看到的桌面App；
Zygote进程还会创建Browser，Phone，Email等App进程，每个App至少运行在一个进程上。
所有的App进程都是由Zygote进程fork生成的。

2.7 Syscall && JNI

SysCall

内核提供用户空间程序与内核空间进行交互的一套标准接口，这些接口让用户态程序能受限访问硬件设备，比如申请系统资源，操作设备读写，创建新进程等。用户空间发生请求，内核空间负责执行，这些接口便是用户空间和内核空间共同识别的桥梁。

这里提到两个字“受限”，是由于为了保证内核稳定性，而不能让用户空间程序随意更改系统，必须是内核对外开放的且满足权限的程序才能调用相应接口。

在用户空间Native和内核Native空间之间，有一个叫做Syscall(系统调用, system call)的中间层，是连接用户态和内核态的桥梁。

这样即提高了内核的安全型，也便于移植，只需实现同一套接口即可。Linux系统，用户空间通过向内核空间发出Syscall，产生软中断，从而让程序陷入内核态，执行相应的操作。对于每个系统调用都会有一个对应的系统调用号，比很多操作系统要少很多。

（1）安全性与稳定性

内核驻留在受保护的地址空间，用户空间程序无法直接执行内核代码，也无法访问内核数据，通过系统调用。

（2）性能

Linux上下文切换时间很短，以及系统调用处理过程非常精简，内核优化得好，所以性能上往往比很多其他操作系统执行要好。

JNI

Java层与Native(C/C++)层之间的纽带JNI。

JNI（Java Native Interface，Java本地接口），用于打通Java层与Native(C/C++)层。这不是Android系统所独有的，而是Java所有。

众所周知，Java语言是跨平台的语言，而这跨平台的背后都是依靠Java虚拟机，虚拟机采用C/C++编写，适配各个系统，通过JNI为上层Java提供各种服务，保证跨平台性。

（1）流程

Android系统在启动启动过程中，先启动Kernel创建init进程，紧接着由init进程fork第一个横穿Java和C/C++的进程，即Zygote进程。Zygote启动过程中会AndroidRuntime.cpp中的startVm创建虚拟机，VM创建完成后，紧接着调用startReg完成虚拟机中的JNI方法注册。
