正弦波PWM技术和三次谐波注入PWM技术研究（Simulink仿真实现）

科研_G.E.M.

于 2024-09-18 08:45:34 发布

阅读量947

点赞数 13

文章标签： matlab

本文链接：https://blog.csdn.net/qq_46009436/article/details/142323207

版权

💥💥💞💞欢迎来到本博客❤️❤️💥💥

🏆博主优势：🌞🌞🌞博客内容尽量做到思维缜密，逻辑清晰，为了方便读者。

⛳️座右铭：行百里者，半于九十。

📋📋📋本文目录如下：🎁🎁🎁

目录

⛳️赠与读者

💥1 概述

一、正弦波PWM技术（SPWM）

1. 技术原理

2. 应用领域

3. 优势

4. 仿真分析

二、三次谐波注入PWM技术（THIPWM）

1. 技术原理

2. 应用领域

3. 优势

4. 仿真分析

三、总结与展望

📚2 运行结果

🎉3 参考文献

🌈4 Simulink仿真实现

⛳️赠与读者

👨‍💻做科研，涉及到一个深在的思想系统，需要科研者逻辑缜密，踏实认真，但是不能只是努力，很多时候借力比努力更重要，然后还要有仰望星空的创新点和启发点。当哲学课上老师问你什么是科学，什么是电的时候，不要觉得这些问题搞笑。哲学是科学之母，哲学就是追究终极问题，寻找那些不言自明只有小孩子会问的但是你却回答不出来的问题。建议读者按目录次序逐一浏览，免得骤然跌入幽暗的迷宫找不到来时的路，它不足为你揭示全部问题的答案，但若能让人胸中升起一朵朵疑云，也未尝不会酿成晚霞斑斓的别一番景致，万一它居然给你带来了一场精神世界的苦雨，那就借机洗刷一下原来存放在那儿的“躺平”上的尘埃吧。

或许，雨过云收，神驰的天地更清朗.......🔎🔎🔎

💥1 概述

正弦波PWM技术和三次谐波注入PWM技术的研究文档可以包含以下内容，这些内容将详细阐述这两种技术的原理、应用、优势及仿真分析。

一、正弦波PWM技术（SPWM）

1. 技术原理

正弦波PWM技术（Sinusoidal PWM, SPWM）是一种通过调制脉冲宽度来模拟正弦波的技术。在SPWM中，高频三角波（载波）与低频正弦波（调制波）进行比较，生成一系列宽度可变的脉冲，这些脉冲的宽度随正弦波的变化而变化，从而在逆变器输出端产生接近正弦波的电压波形。

2. 应用领域

SPWM技术广泛应用于逆变器、电机控制、电源变换等领域。在电机控制中，SPWM技术能够降低电机运行时的噪声和振动，提高电机的运行效率和平稳性。

3. 优势

输出波形接近正弦波，谐波含量低。
易于实现数字化控制，提高系统的稳定性和可靠性。
适用于多种负载类型，如感性负载、容性负载等。

4. 仿真分析

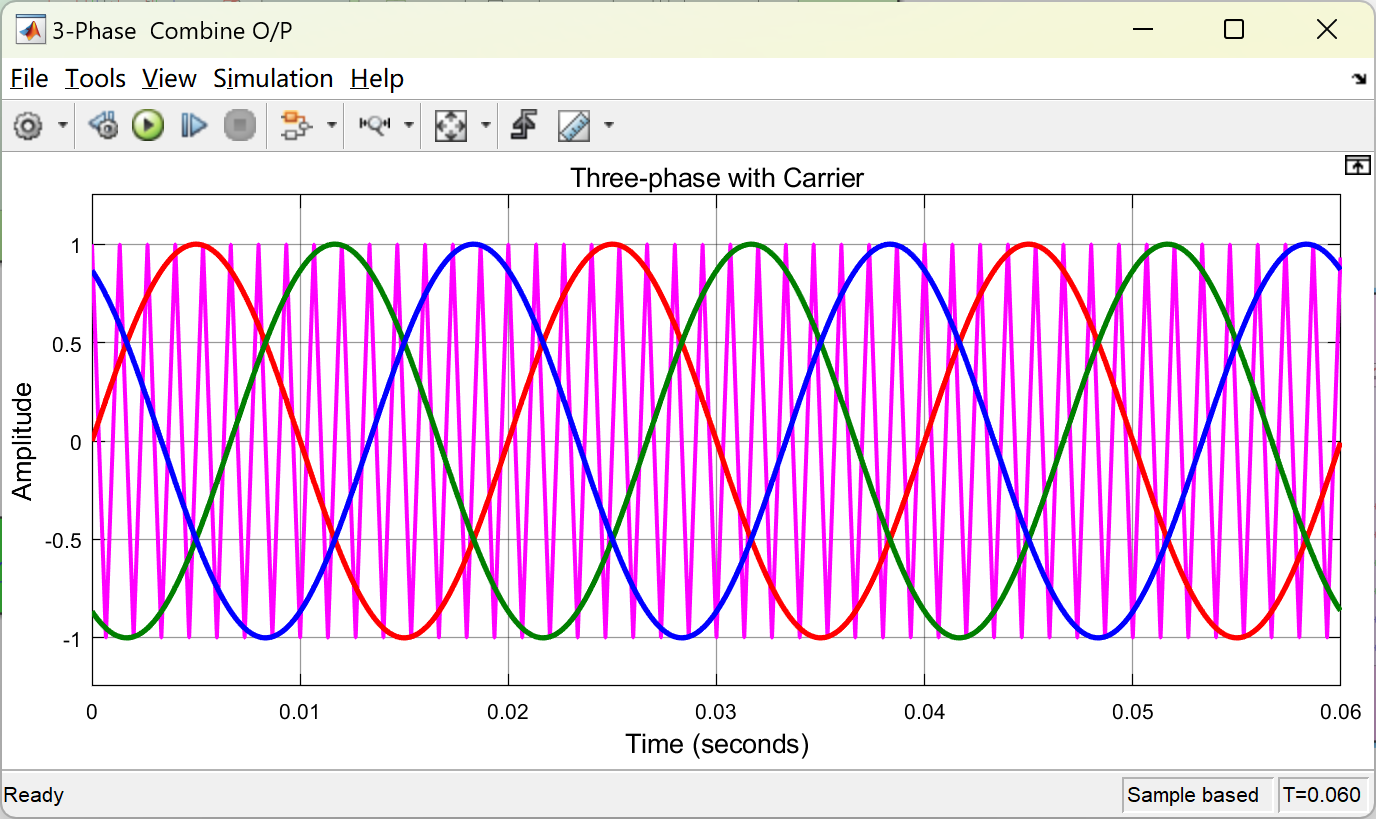

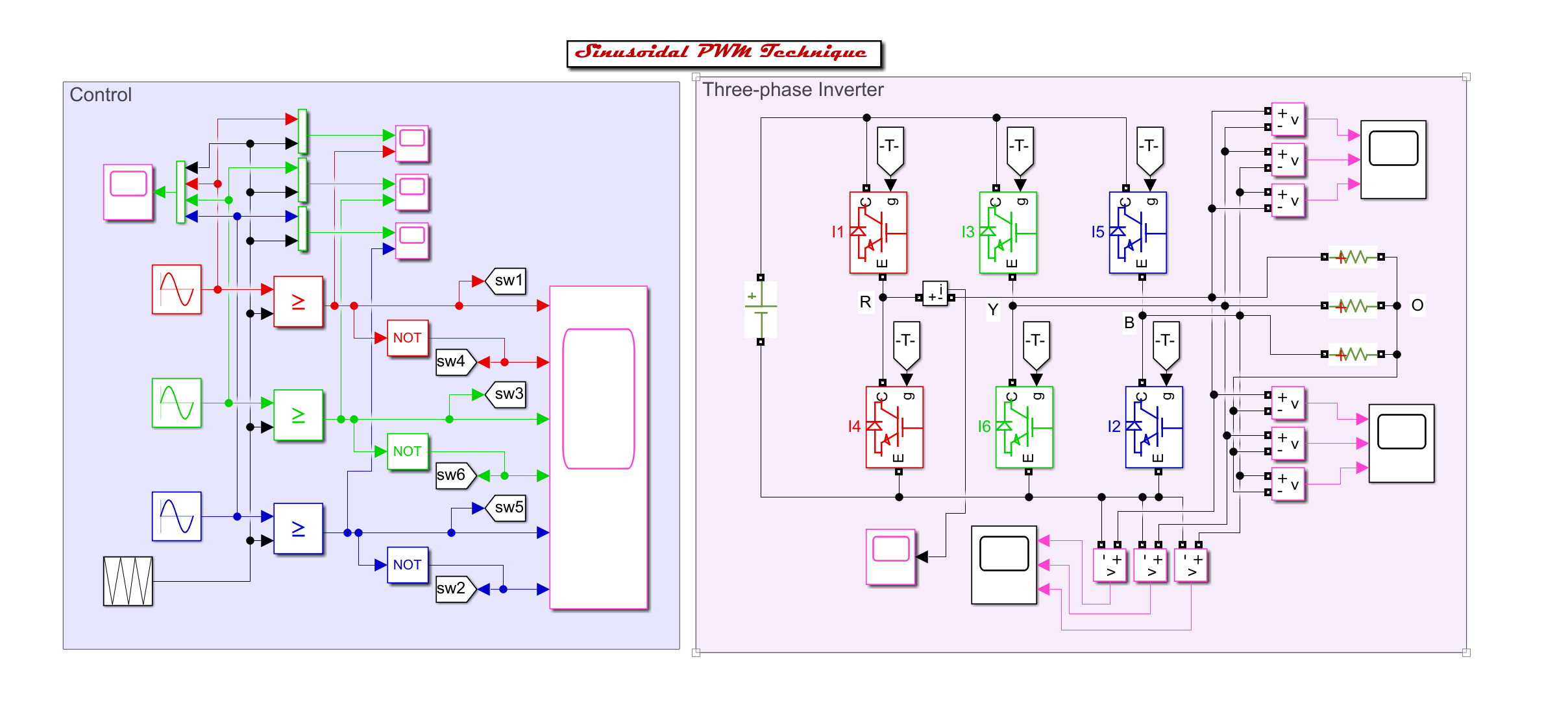

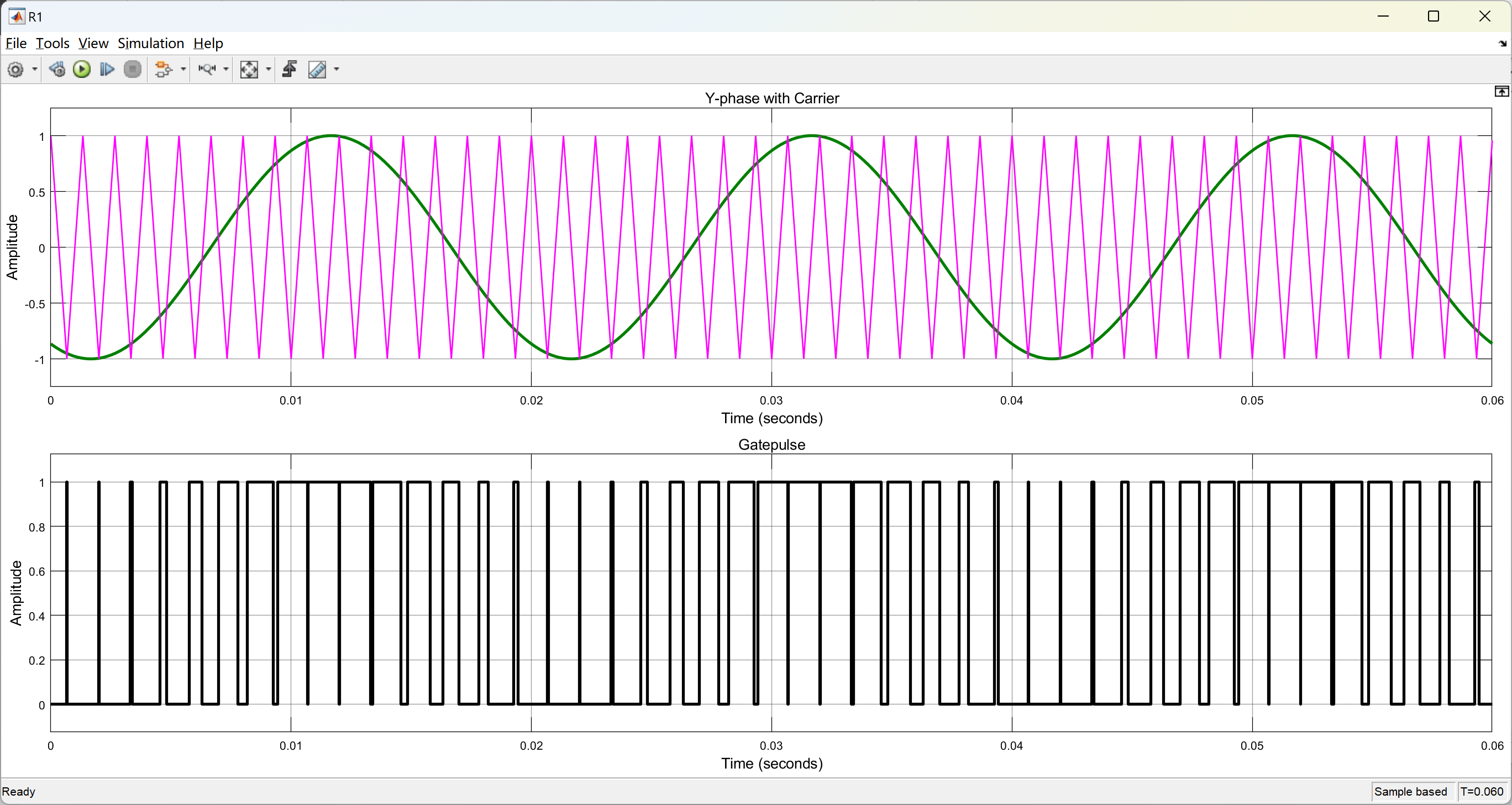

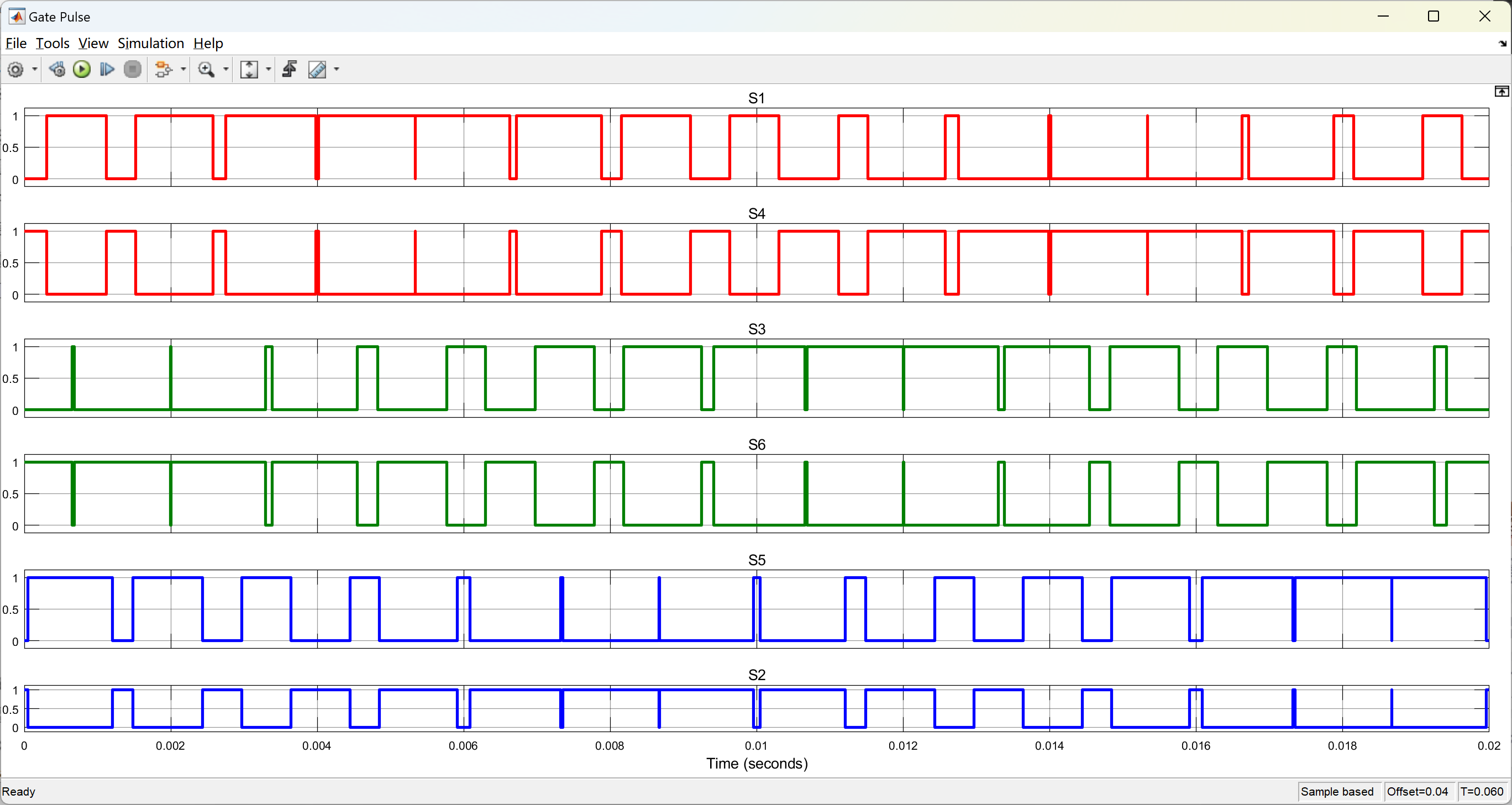

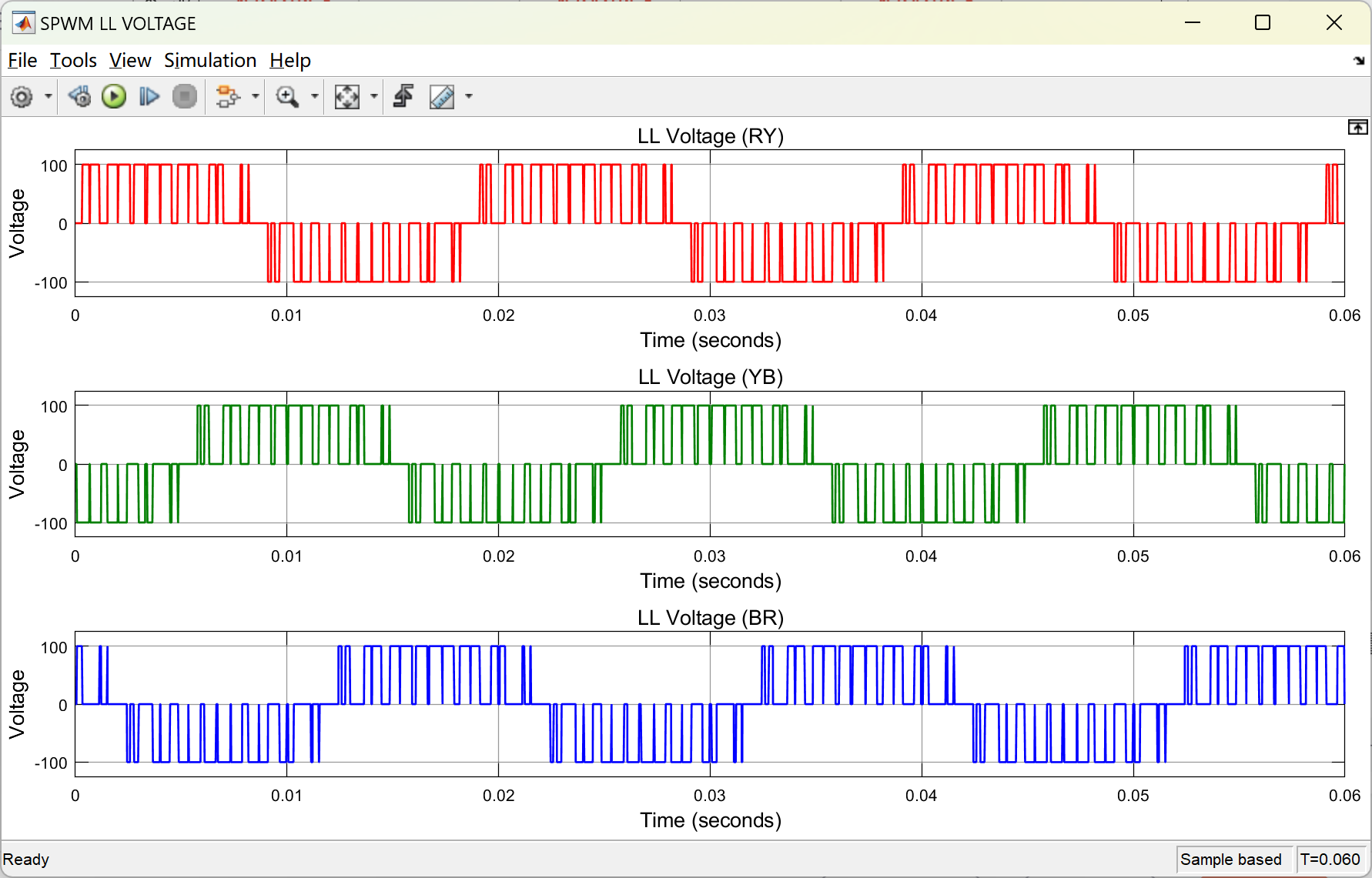

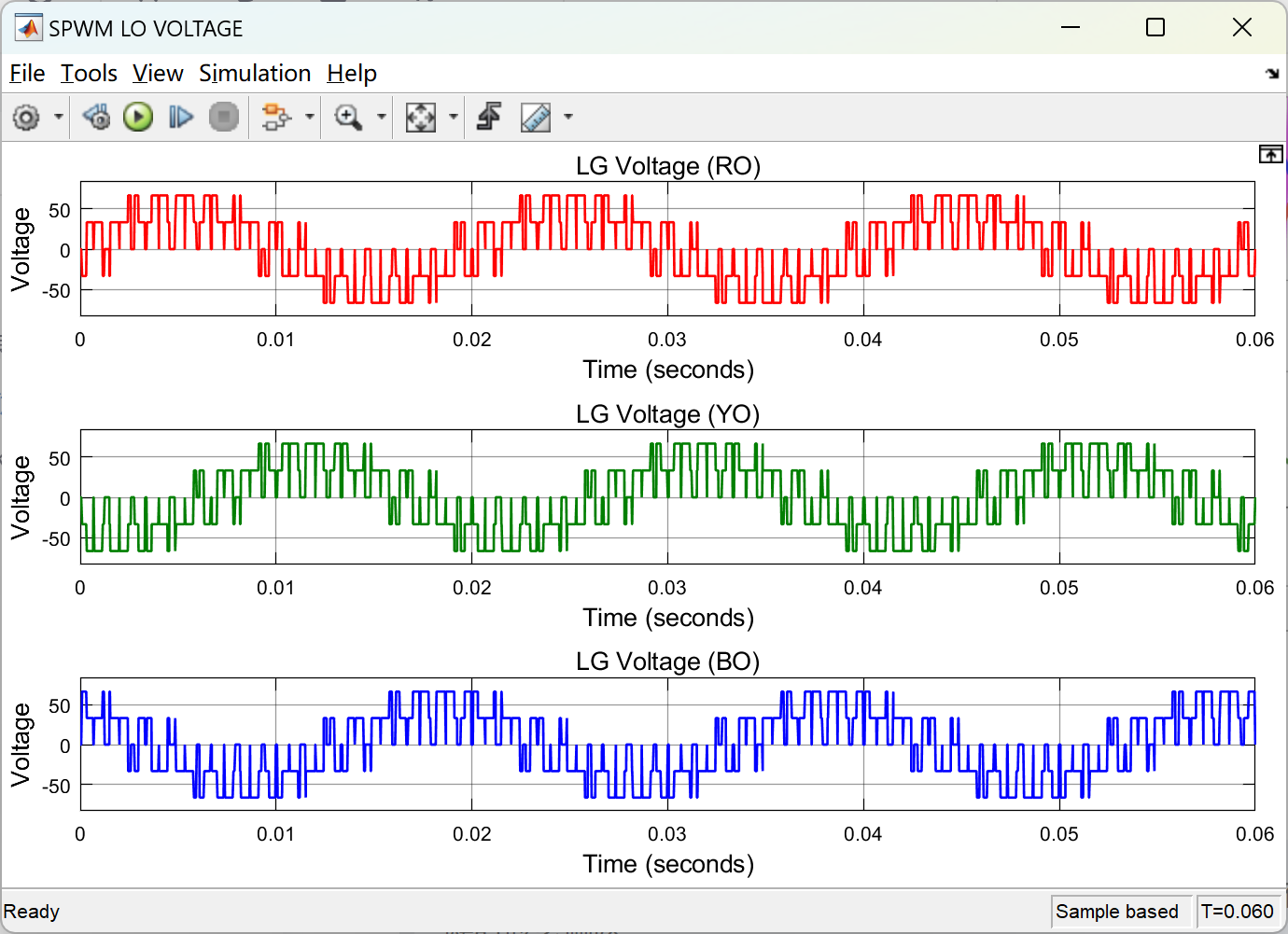

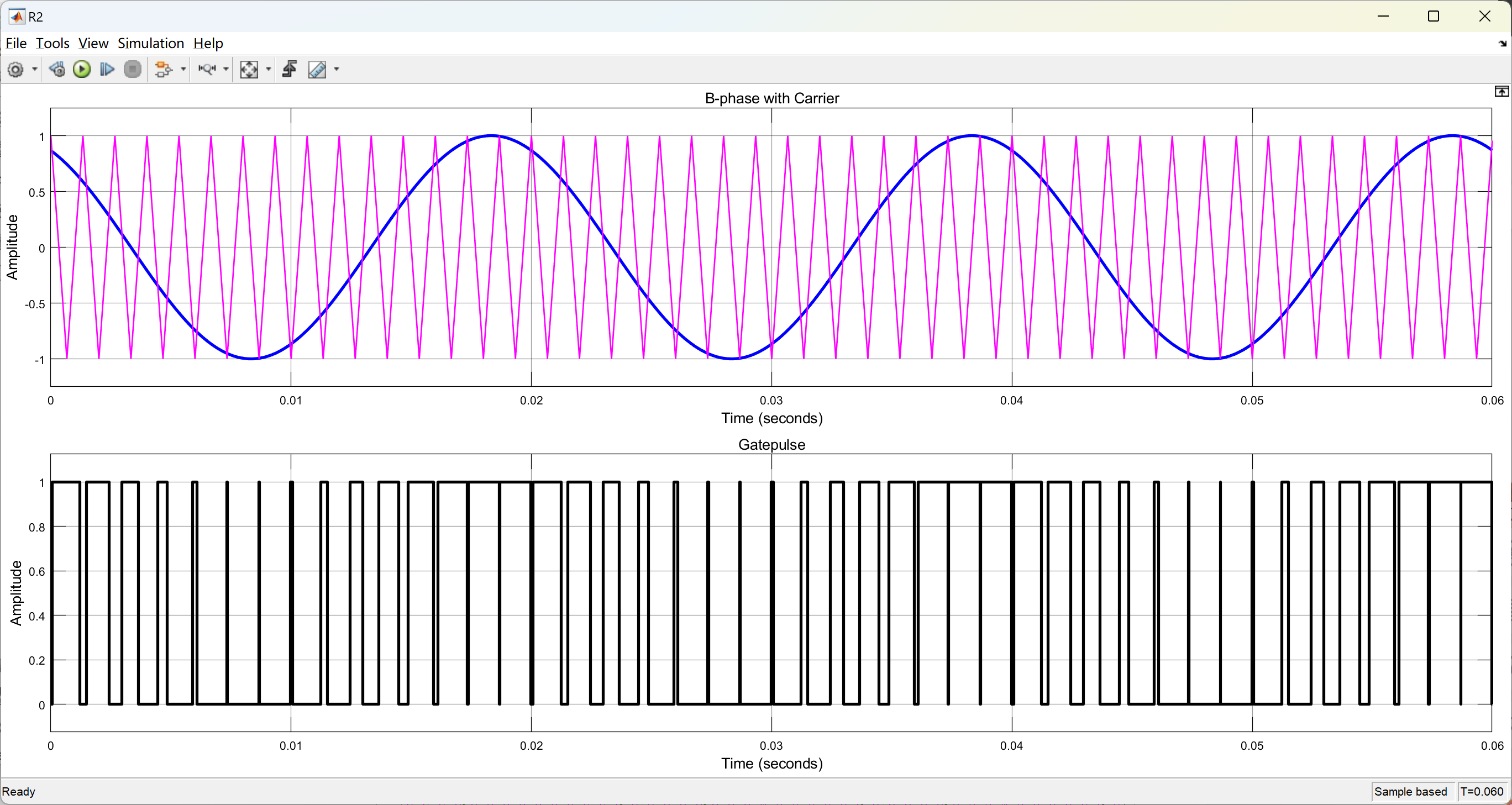

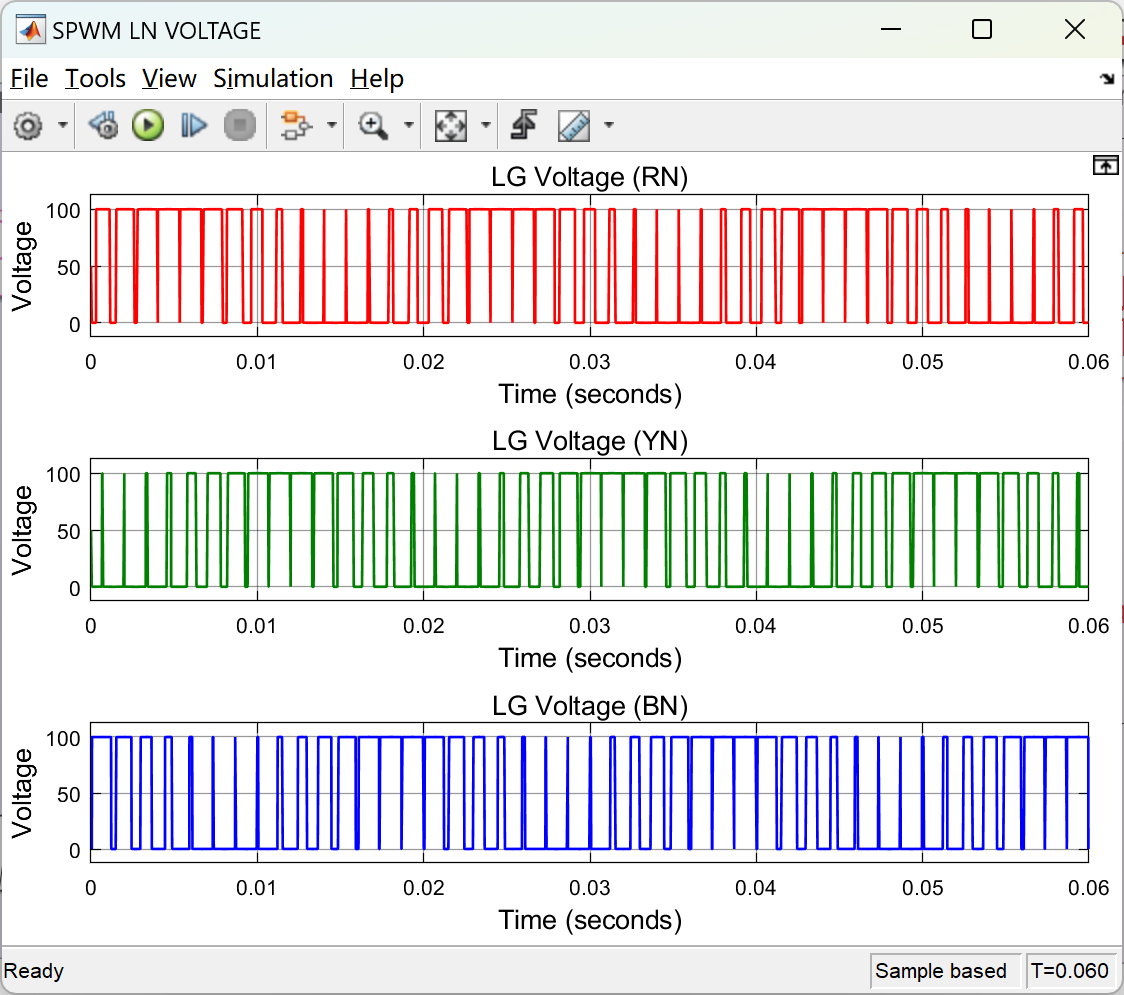

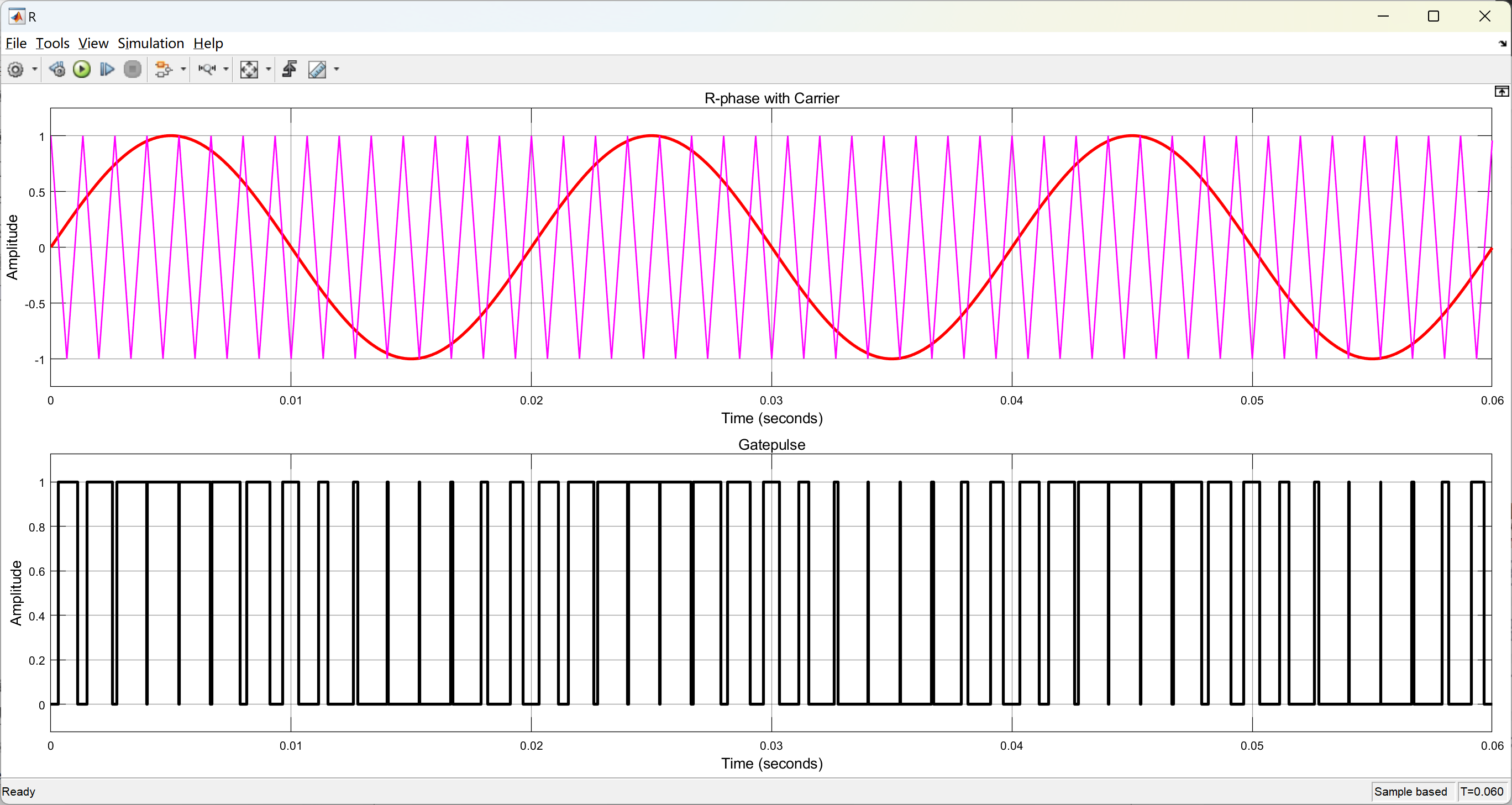

在MATLAB等仿真软件中，可以搭建SPWM技术的仿真模型，通过调整调制波和载波的频率、幅值等参数，观察输出波形的变化，并分析其谐波含量、电压利用率等性能指标。

二、三次谐波注入PWM技术（THIPWM）

1. 技术原理

三次谐波注入PWM技术（Third Harmonic Injection PWM, THIPWM）是在传统SPWM技术的基础上，通过向调制波中注入三次谐波分量来优化输出电压波形的技术。三次谐波注入能够在不增加开关频率和硬件复杂性的情况下，提高逆变器的输出电压利用率，并改善输出电压的波形质量。

2. 应用领域

THIPWM技术特别适用于高压大功率变流器场合，如电力电子变压器、风力发电变流器等。通过注入三次谐波，可以在不增加硬件成本的情况下，提高系统的整体性能。

3. 优势

提高输出电压利用率，通常可提高15%左右。
改善输出电压波形质量，降低谐波含量。
不影响逆变器的负载电流和电压特性。

4. 仿真分析

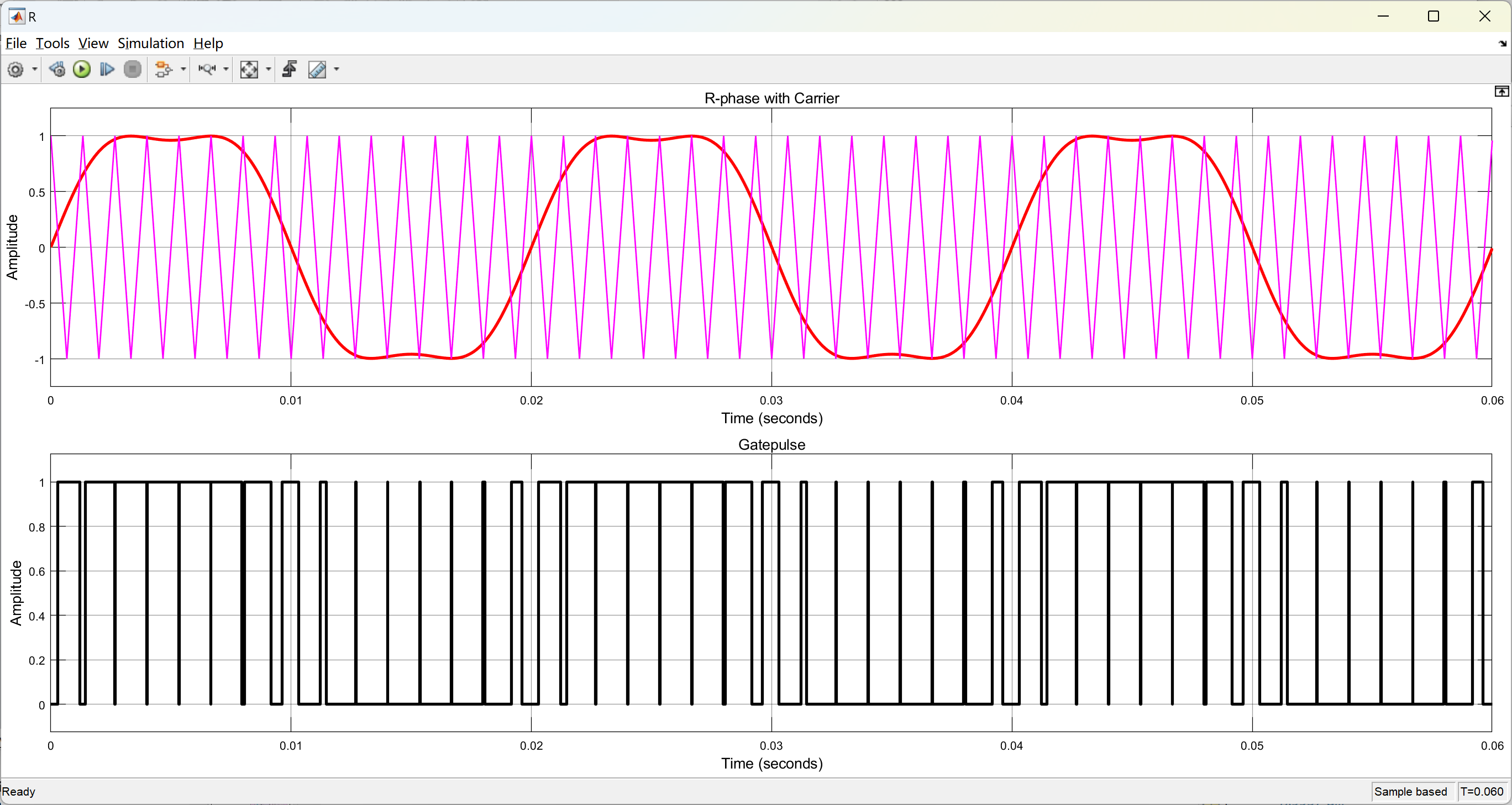

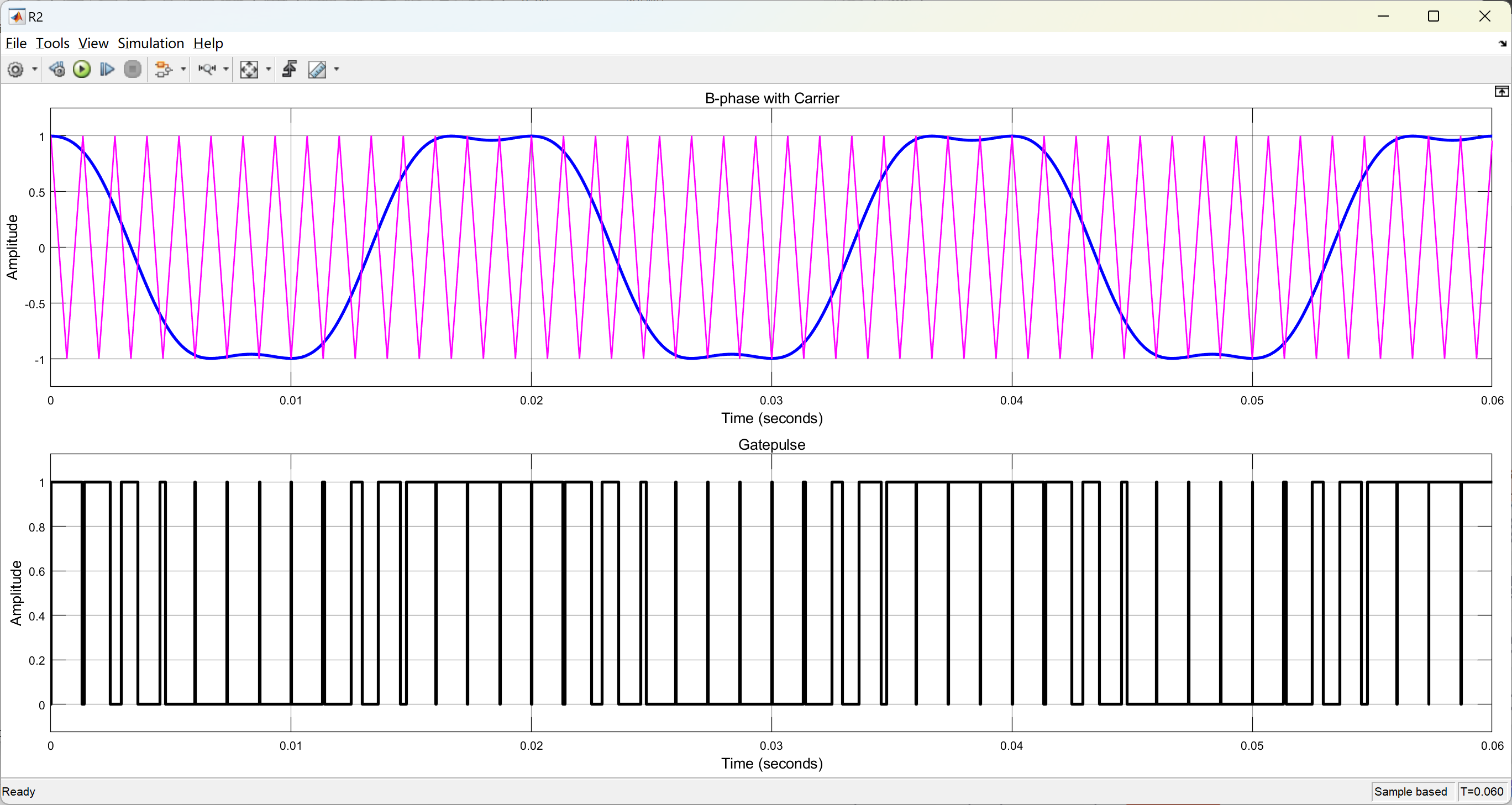

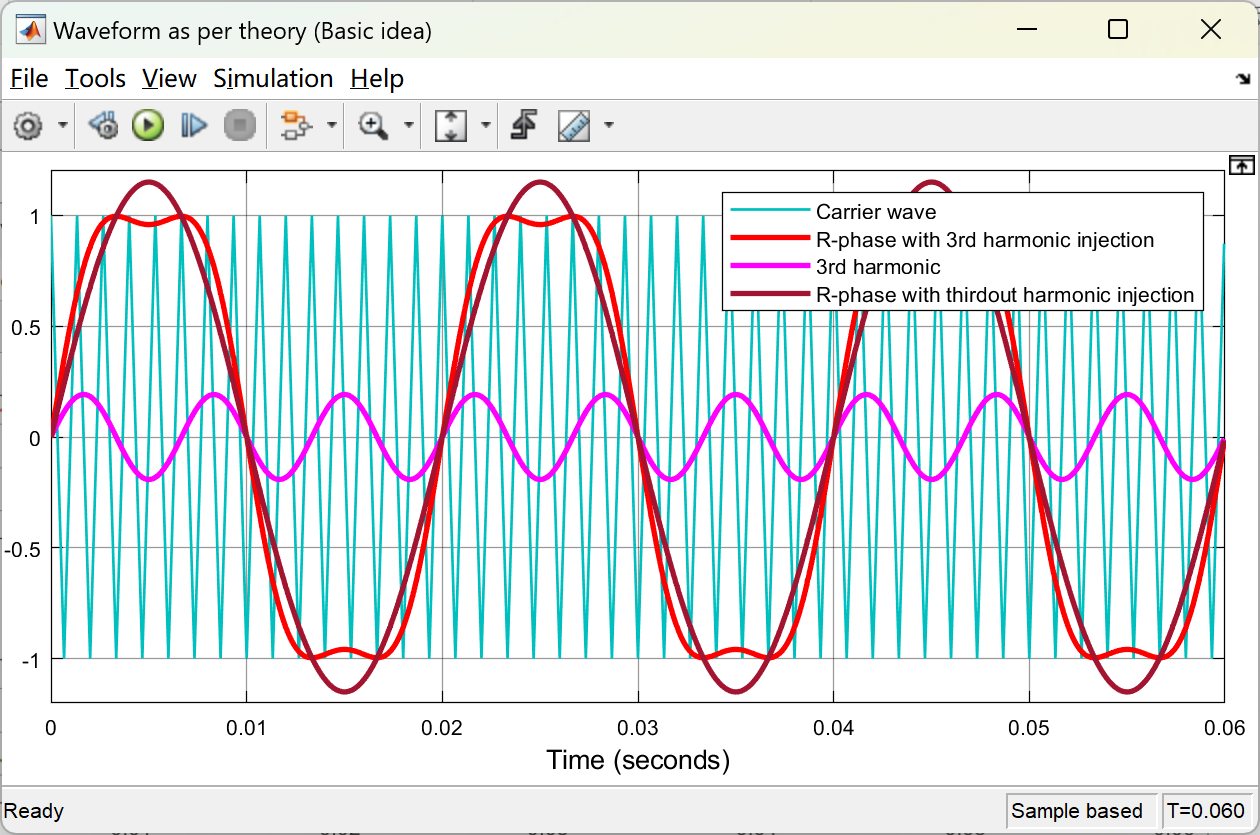

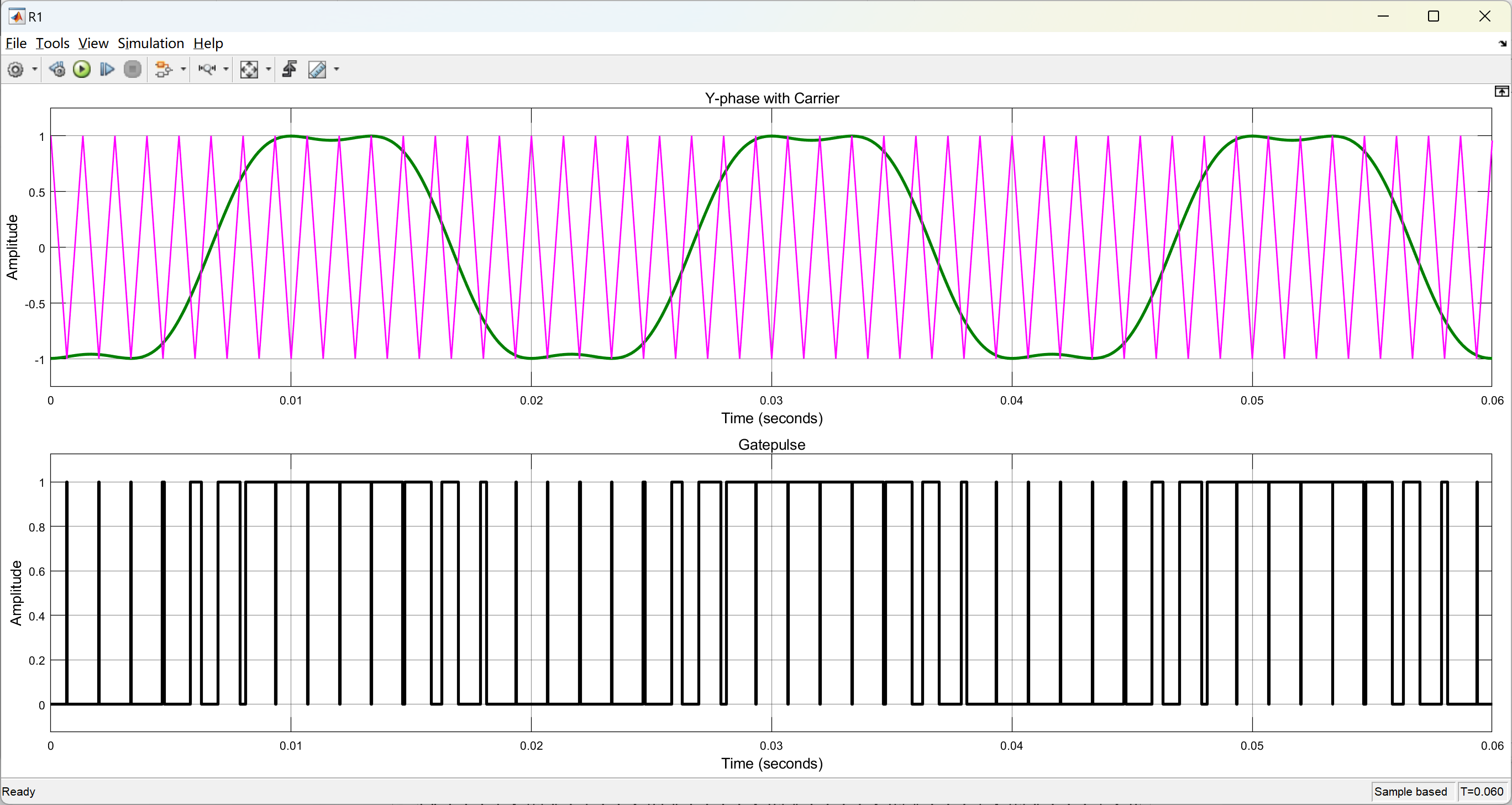

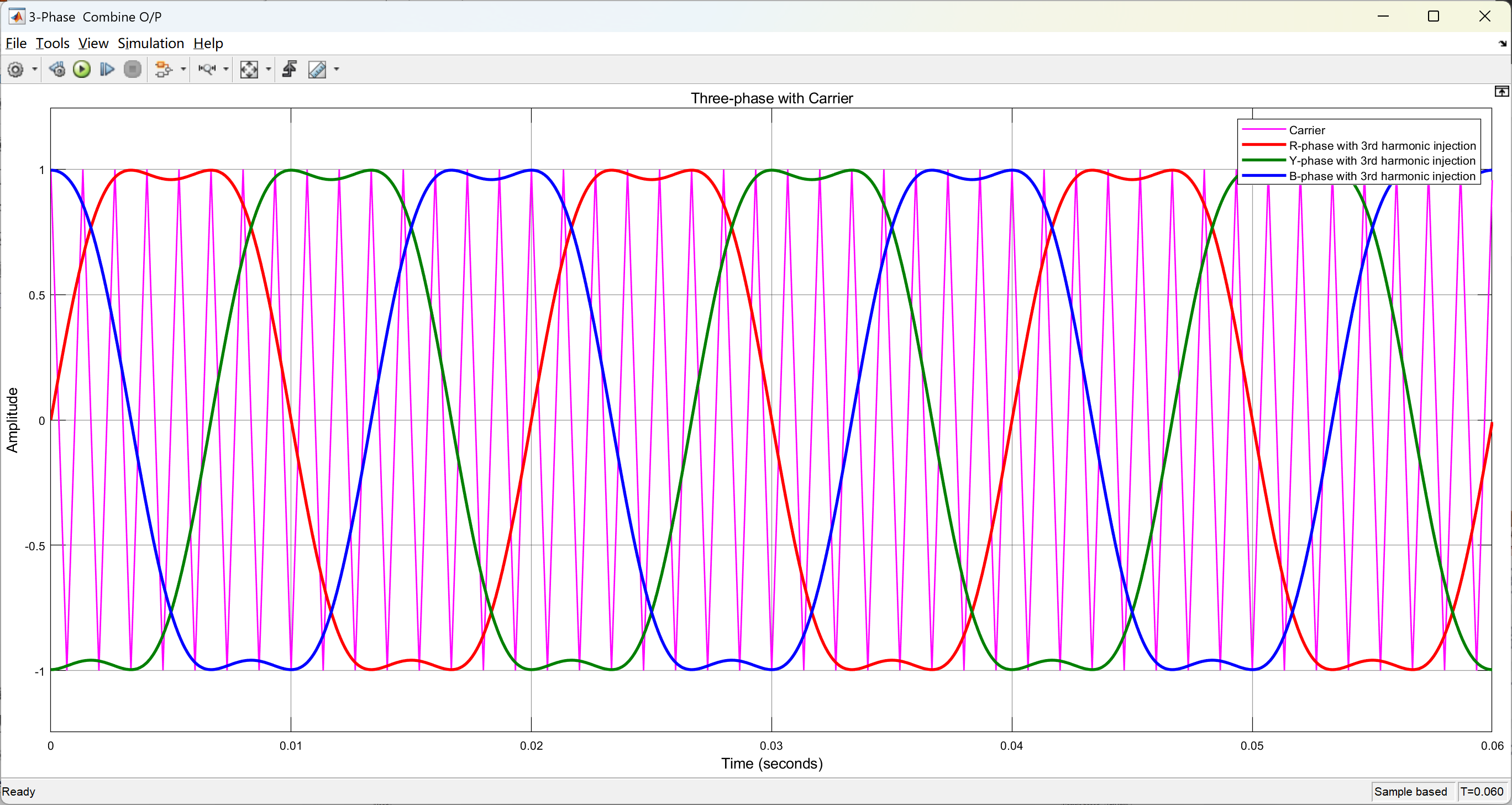

在MATLAB/Simulink等仿真软件中，可以搭建THIPWM技术的仿真模型，通过比较传统SPWM技术和THIPWM技术的输出波形、电压利用率、谐波含量等性能指标，验证THIPWM技术的优越性和可行性。

三、总结与展望

正弦波PWM技术和三次谐波注入PWM技术都是电力电子技术中的重要技术。正弦波PWM技术以其简单的原理、广泛的应用和较低的谐波含量而受到青睐；而三次谐波注入PWM技术则以其独特的优势在高压大功率变流器场合中展现出巨大的应用潜力。未来，随着电力电子技术的不断发展，这两种技术将在更多领域中得到应用和推广。
