💥1 概述

背靠背电压型变流器、SOP、SNOP及能量路由器研究

一、引言

随着电力电子技术的快速发展，背靠背电压型变流器（Back-to-Back Voltage Source Converter, B2B VSC）在电力系统中得到了广泛应用。B2B VSC通过两个逆变器（整流器和VSC）的背靠背连接，实现了两个电网或两个端口之间的电能双向流动和四象限运行。本文将围绕B2B VSC、双端两端口SOP（Soft Open Point）、SNOP（Soft Normally Open Points）、智能软开关以及能量路由器展开研究，并详细分析其在功率双向流动和四象限运行方面的特性。

二、背靠背电压型变流器（B2B VSC）

1. 基本原理

B2B VSC由两个逆变器组成，一个作为整流器，将交流电能转换为直流电能；另一个作为VSC，将直流电能转换为交流电能。两个逆变器通过直流母线连接，实现电能的双向传输。

2. 控制策略

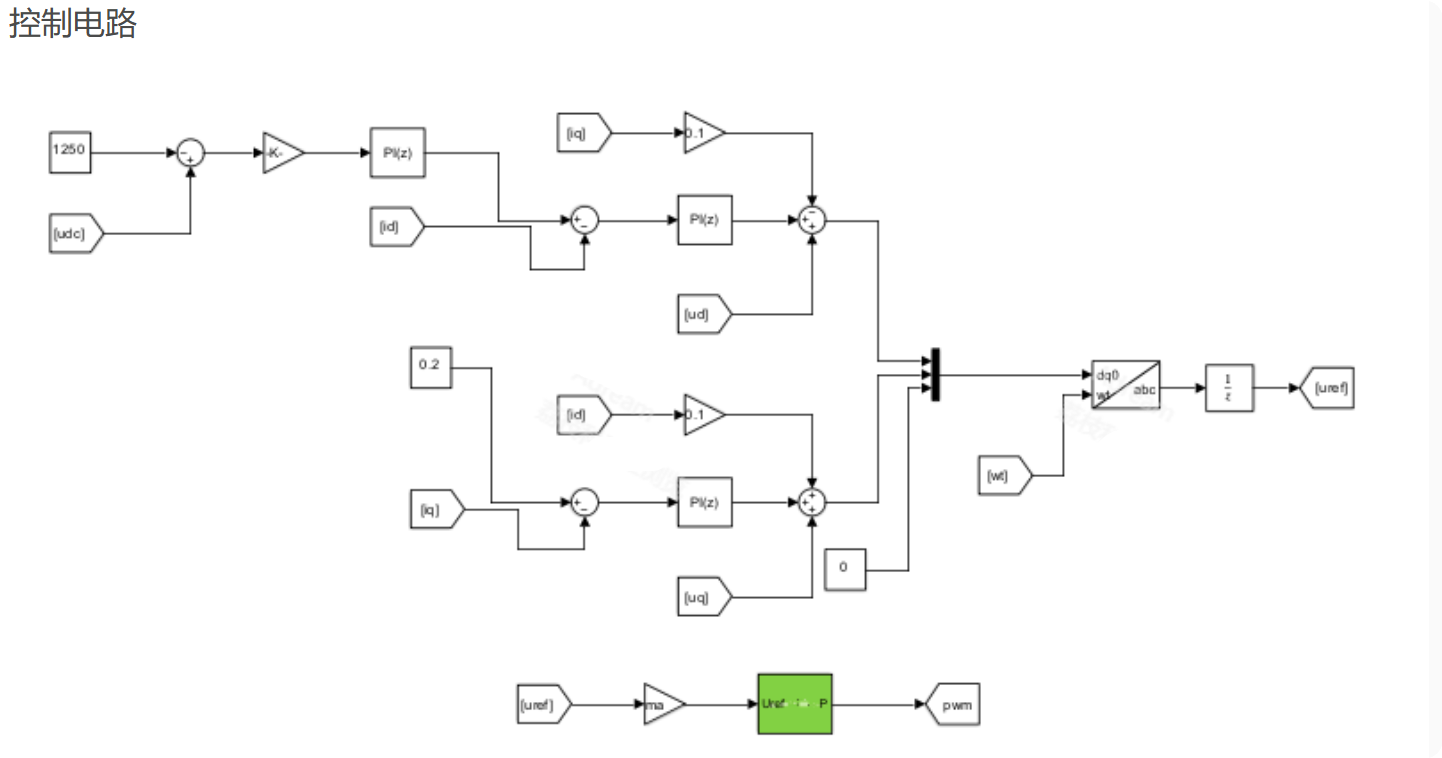

一次侧采取UdcQ控制（恒直流电压与无功控制）：维持直流母线电压稳定，并控制无功功率。
二次侧采取PQ控制（恒功率控制）：根据需求调节有功功率和无功功率。

3. 标么值电路与功率基准值

标么值电路中，功率基准值Sb设为2MW。
通过改变二次侧有功功率参考值和一二次侧无功功率参考值，可实现功率的灵活调节。

三、双端两端口SOP与SNOP

1. SOP（Soft Open Point）

SOP是一种智能软开关，用于实现配电网的柔性互联。它通过将传统联络开关替换为智能软开关，实现了配电网的柔性闭环运行。SOP典型的实现方式为B2B VSC。

2. SNOP（Soft Normally Open Points）

SNOP是安装于联络开关处的一种电力电子装置，它能够在本地或中央进行控制。SNOP能够准确调控其所连接双端馈线的有功功率与无功功率，使配电网结合辐射型结构与环状型结构的主要优势。

3. 功率双向流动与四象限运行

SOP和SNOP均能实现功率的双向流动和四象限运行。通过调节控制策略，可以灵活控制两个端口之间的功率传输方向和大小。

四、仿真分析

1. 仿真条件

直流母线电压维持到1250V。
一次侧负荷为5MW，二次侧负荷为1MW。
初始状态下，二次侧向一次侧传输2MW，实现功率均匀分配。

2. 仿真过程

在1秒时，一次侧切除4MW负荷，二次侧投入4MW负荷。
观察并记录直流母线电压、两个端口的有功功率和无功功率等参数的变化情况。

3. 仿真结果

直流母线电压在仿真过程中始终维持在1250V左右，验证了B2B VSC的控制策略的有效性。
一次侧和二次侧的有功功率和无功功率均按照预期进行了调节，实现了功率的双向流动和四象限运行。
在1秒时，功率传输方向发生了反向，一次侧切除的负荷由二次侧投入的负荷进行补偿，验证了SOP和SNOP的功率调节能力。

五、能量路由器

1. 基本原理

能量路由器是由多个电能端口组成的电能变换及控制装置，实现各端口间能量相互流通和调度。它能够将电能、热能、冷能、光能等不同形式的能源进行转换和传输，实现能源的双向流动。

2. 应用场景

能量路由器在微电网、智能电网和分布式能源系统中具有广泛的应用前景。它能够实现不同能源系统之间的智能化管理和优化，提高能源利用效率。

六、结论与展望

本文通过研究B2B VSC、SOP、SNOP以及能量路由器，详细分析了它们在功率双向流动和四象限运行方面的特性。仿真结果验证了所提控制策略的有效性和系统的稳定性。未来研究可进一步探索更先进的控制算法和优化策略，以提高系统的效率和可靠性。同时，也可考虑将研究成果应用于实际电力系统中，以验证其在实际应用中的性能和效果。
