💥1 概述

多充电站环境下无人机最优路径规划研究

一、问题建模与核心挑战

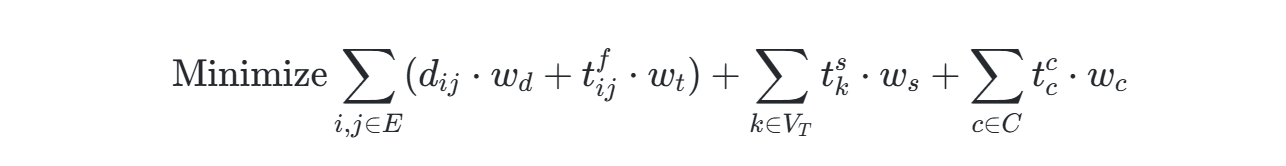

在复杂的多充电站场景下，无人机路径规划需综合考虑飞行距离、服务时间、充电时间的三重成本，同时满足电池容量、动态约束等多维度限制。研究需将区域建模为带权图 G=(V,E)G=(V,E)，其中节点 VV 包含任务点 VTVT​ 和充电站 CC，边 EE 的权重由飞行能耗、时间或距离决定。目标函数可定义为：

其中 wd,wt,ws,wc分别为距离、飞行时间、服务时间和充电时间的权重系数。

核心挑战包括：

1. 动态耦合性：充电决策与路径选择的相互影响需实时调整。
2. 多目标权衡：需在Pareto最优前沿上平衡飞行效率与充电需求。
3. 计算复杂度：节点数增加时，传统算法（如MILP）面临指数级计算负担。

---

二、关键方法体系

1. 混合整数规划（MILP）建模

• 变量设计：引入二元变量 xijxij​ 表示无人机是否经过边 (i,j)(i,j)，以及连续变量 bibi​ 表示节点 ii 的剩余电量。
• 约束条件：
  • 电池约束：bj≤bi−eij+M⋅(1−xij)（eij为边能耗，M 为大常数）。
  • 充电逻辑：在充电站 c∈C，bc=Bmax（满电）。
  • 服务时间：任务点 k 的停留时间 tkstks​ 需满足 tmin≤tks≤tma 。
• 改进策略：
  • 后退视界控制：仅优化未来 Nw′Nw′​ 个航点，降低计算量。
  • 锚点航点：强制部分节点必须访问充电站，牺牲最优性以提升效率。

2. 多目标优化与图论结合

• Pareto最优解生成：使用NSGA-II等算法生成非支配解集，结合图论中的最短路径算法筛选候选解。
• 权重动态调整：根据任务紧急程度自适应分配 wd,wt,wcwd​,wt​,wc​。例如，电量低于阈值时优先充电（wcwc​ 增大）。
• 分层图模型：将充电站作为子图中心，构建层次化网络以简化多目标搜索。

3. 启发式与元启发式算法

• 改进Dijkstra算法：引入能耗惩罚因子，优先选择低能耗路径，并在电量不足时自动插入充电站节点。
• 粒子群优化（PSO） ：以路径序列为粒子位置，目标函数为适应度，结合模拟退火避免局部最优。
• 深度强化学习（DRL） ：构建马尔可夫决策过程（MDP），状态包括电量、位置、时间，动作选择下一节点或充电。

---

三、约束条件处理策略

1. 电池容量限制：

   • 分段线性化：将连续电量离散化为多个区间，简化约束。
   • 动态冗余设计：保留20%电量作为应急缓冲（如中的“电池水平始终高于20%”）。

2. 服务时间动态性：

   • 滚动时域优化：每完成一个任务后重新规划后续路径，适应服务时间变化。
   • 时间窗松弛：允许任务时间在一定范围内浮动，通过惩罚函数处理超限情况。

3. 充电站协同调度：

   • 负载均衡：根据充电站容量和排队时间动态分配无人机，避免拥堵。
   • 电价敏感调度：在分时电价场景下，优先选择低电价时段充电。

---

四、实验与性能评估

1. 基准测试设计

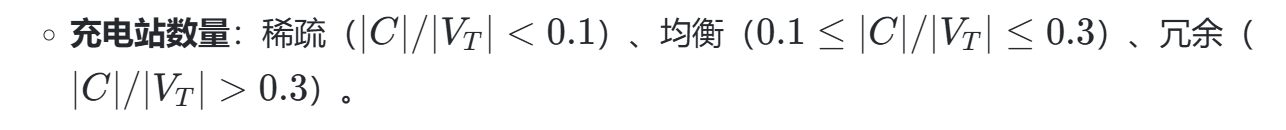

• 场景分类（基于）：
  • 布局复杂度：网格型、星型、随机分布。
  • 障碍物密度：0%（无障碍）、30%（中等）、60%（高密度）。
  •

2. 性能指标

指标	定义	优化目标
总成本	飞行距离+服务时间+充电时间	最小化
计算时间（秒）	算法收敛所需时间	< 10（实时性）
充电次数	单任务平均充电次数	最小化
路径可行性率（%）	满足所有约束的路径占比	100%

3. 实验结果示例

• MILP vs 改进Dijkstra：在100节点场景中，MILP的总成本低5%，但计算时间长20倍。
• DRL适应性：动态环境中，DRL的可行性率比PSO高15%。
• 权重敏感性：wcwc​ 增加10%可使充电次数减少8%，但总飞行距离上升12%。

---

五、未来研究方向

1. 异构充电网络：支持无线充电、换电池等多模式充电站。
2. 群体智能协同：多无人机协同路径规划与充电调度。
3. 不确定性建模：集成随机规划处理风速、任务需求波动。
4. 边缘计算部署：在充电站嵌入算力单元，实现分布式实时优化。

---

六、结论

多充电站环境下的无人机路径规划需融合图论、MILP、多目标优化等方法，通过动态权重分配和分层约束处理平衡效率与可行性。未来研究应聚焦异构网络适配与群体协同优化，以应对更大规模、更高动态性的应用场景。

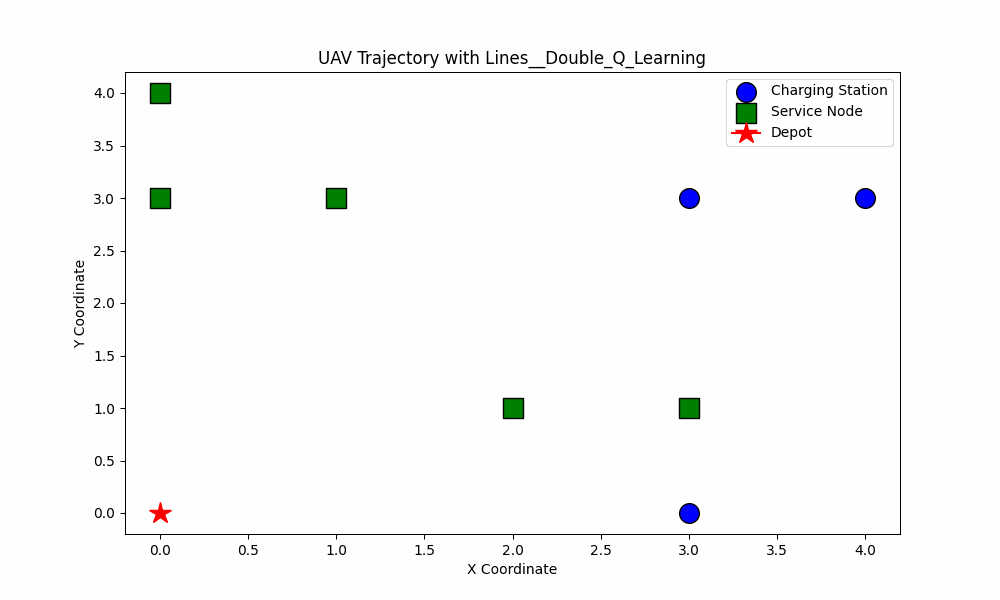

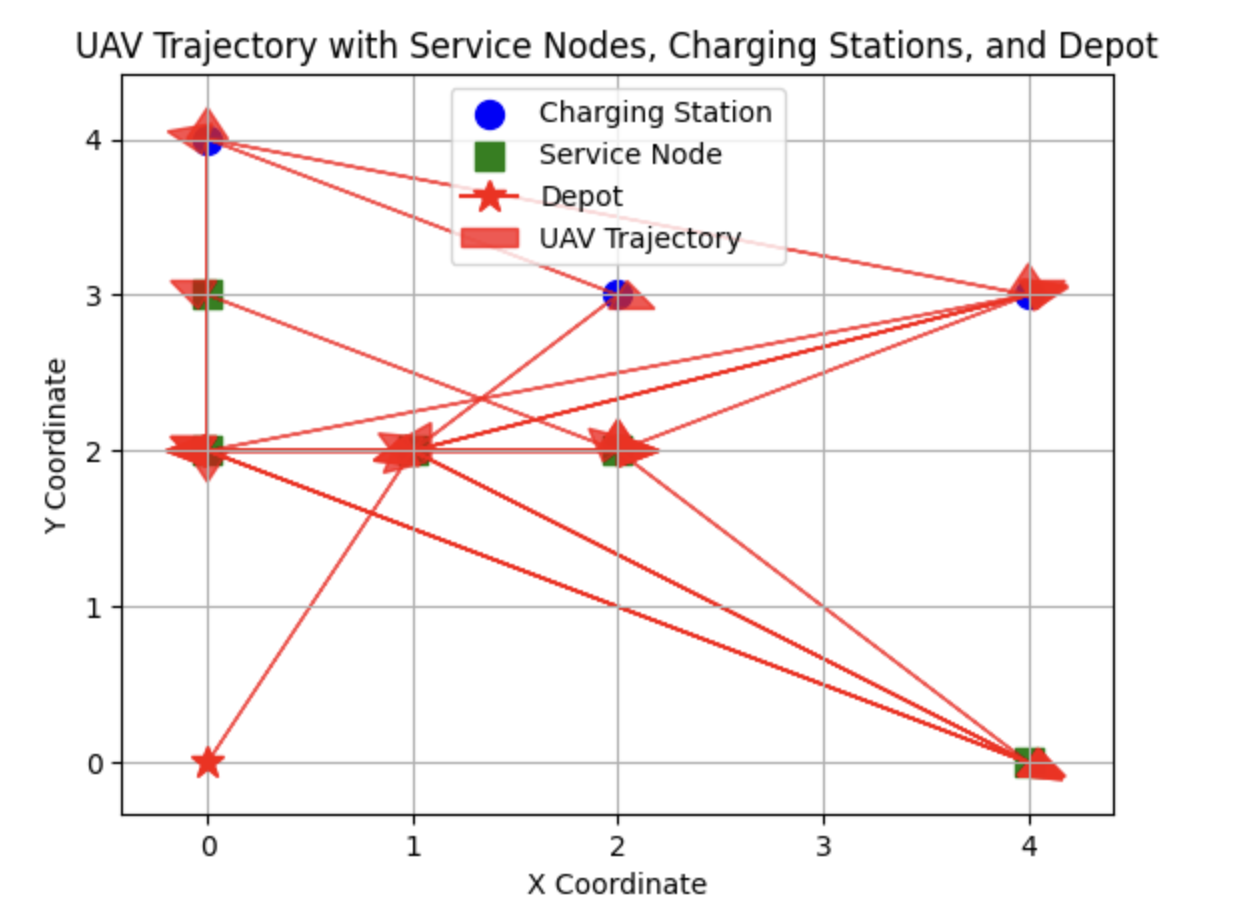

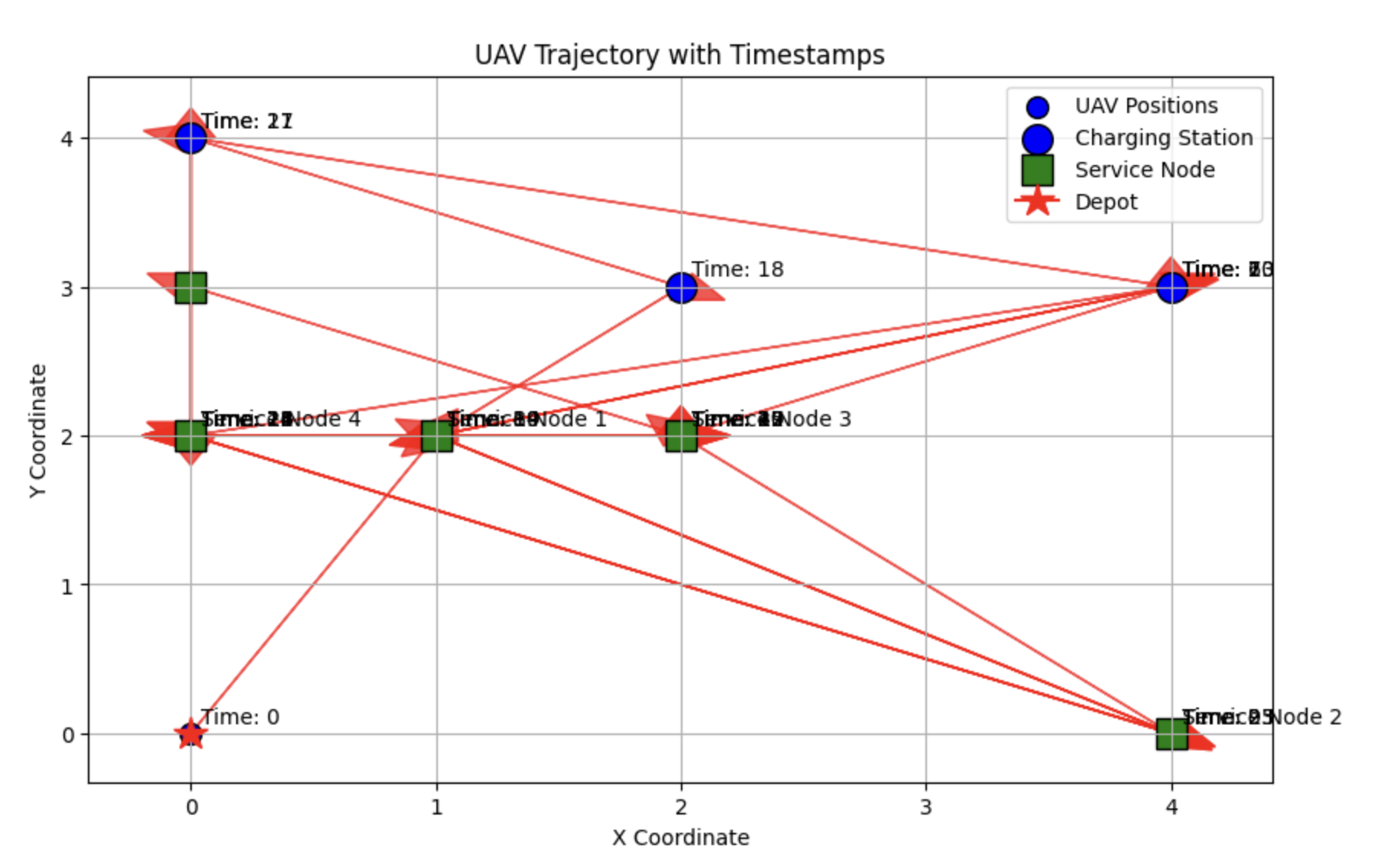

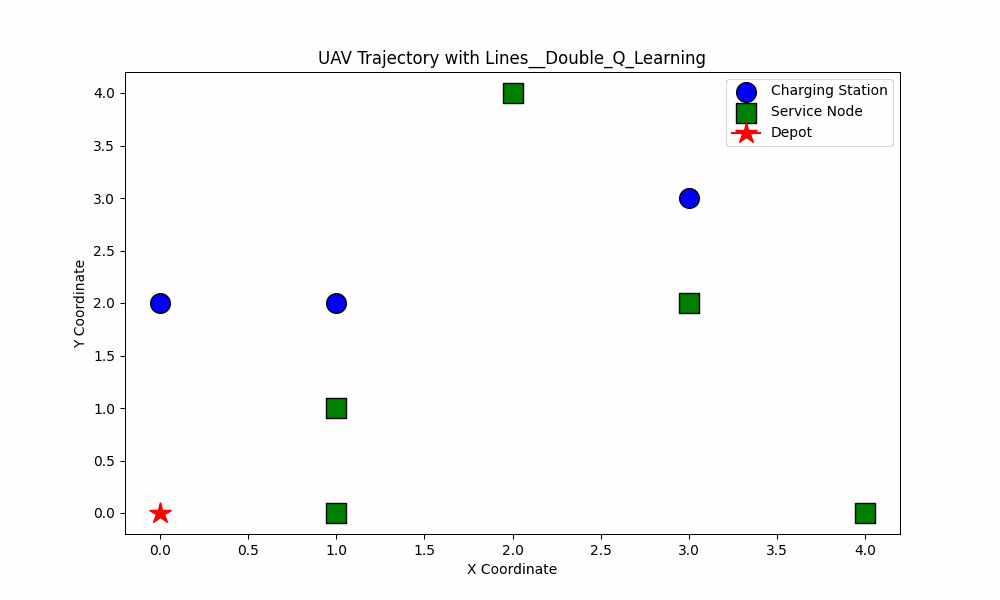

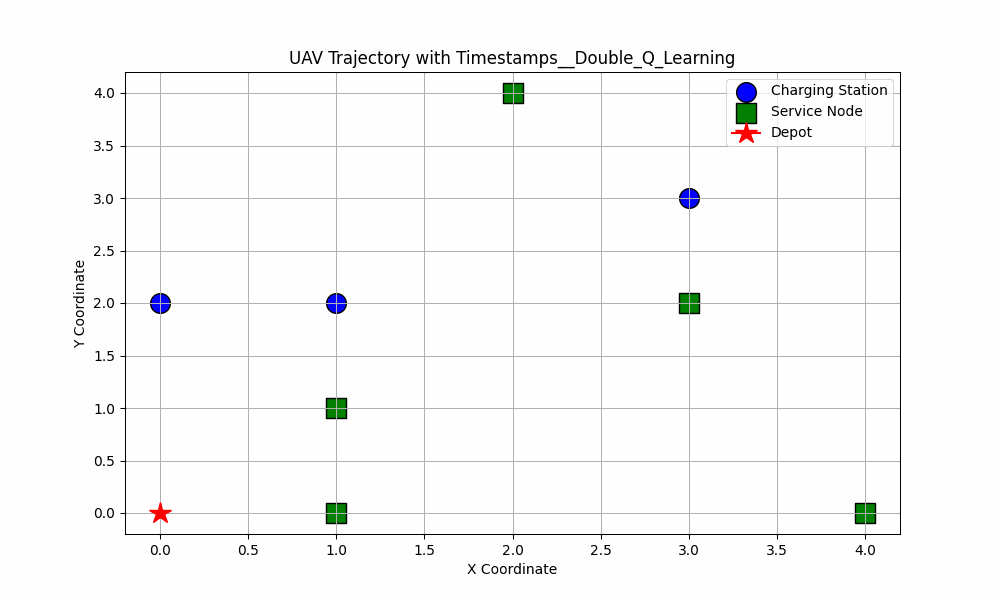

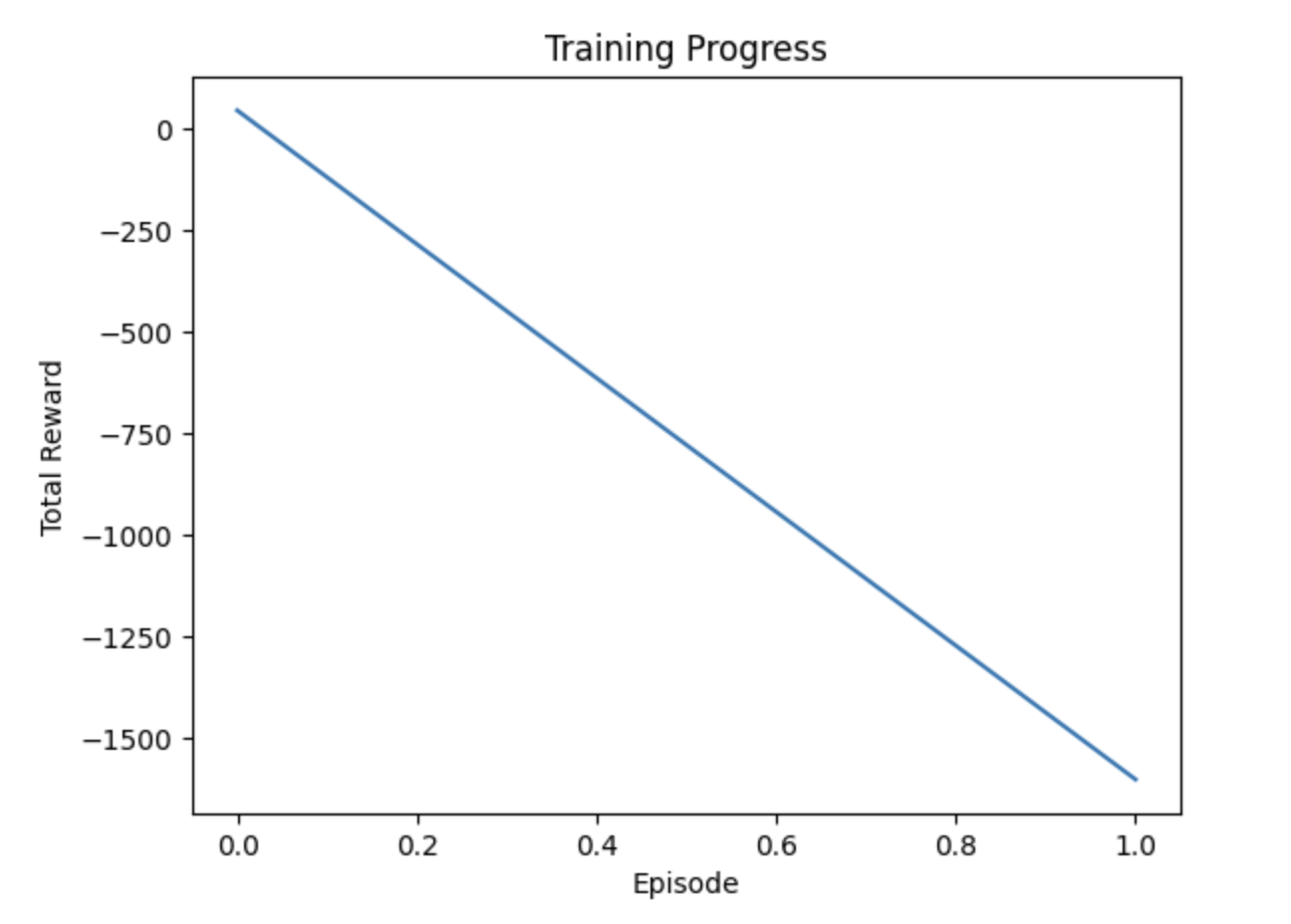

📚2 运行结果

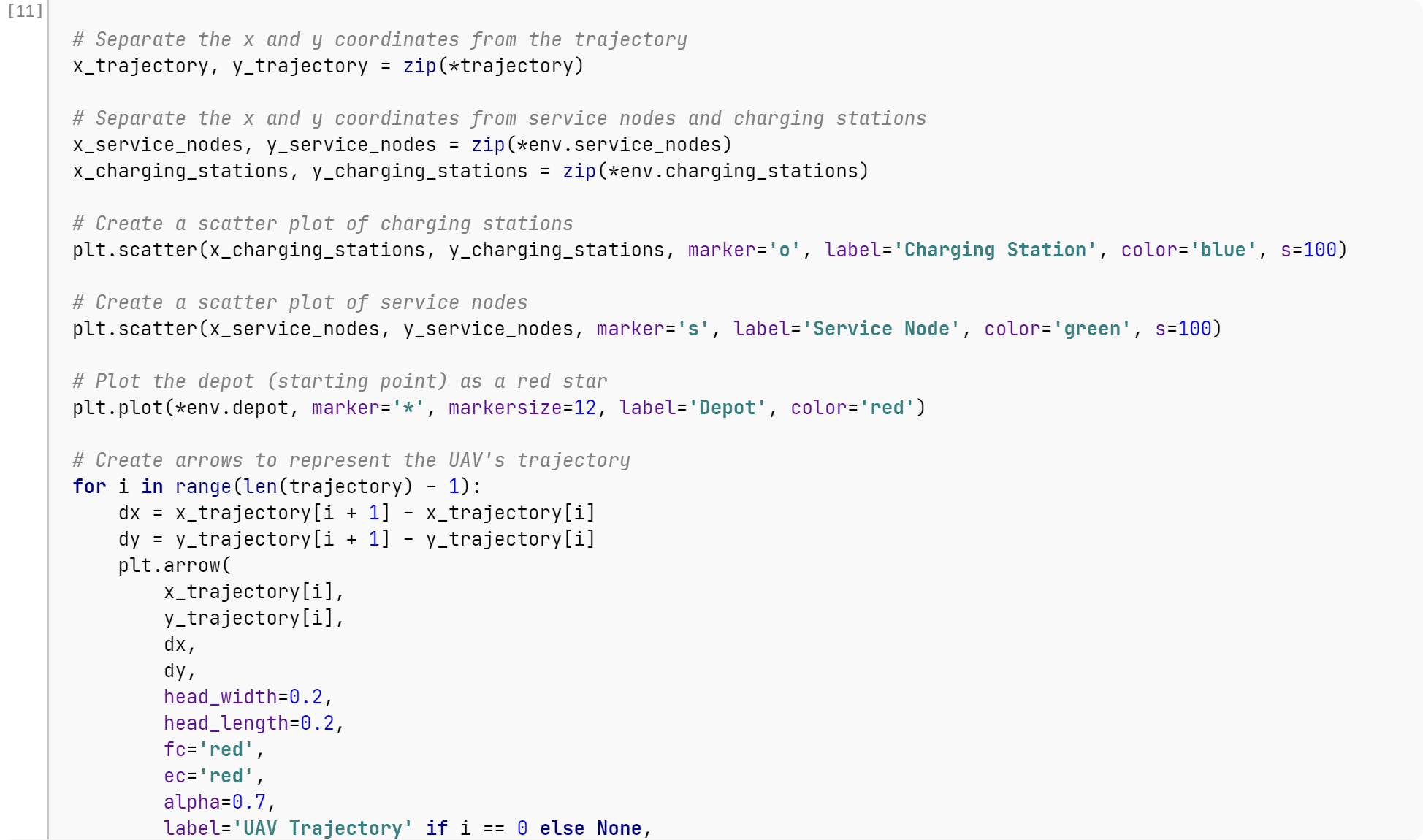

部分代码：
