💥1 概述

《电动助力转向系统的匹配分析及其优化设计》

摘要：分析了电动助力转向系统（EPS）的结构和动态特性，并建立了一个带有EPS的车辆的三自由度线性数学模型。基于自调整模糊PD单参数自整定控制策略，分别在频域和时域通过仿真研究了EPS与整车的匹配关系，并研究了EPS关键参数的设计规则。推导了EPS的稳定性条件，然后提出了将EPS和车辆系统集成的优化模型。基于该模型，通过应用遗传算法对EPS的关键参数进行了优化。在试验台上验证了设计参数和控制策略。

关键词：汽车；EPS；模糊PD控制；遗传算法；优化设计

一、电动助力转向系统（EPS）基本原理与组成

EPS系统的核心是通过电机提供辅助转向力矩，其关键组件包括：

传感器模块：扭矩传感器检测驾驶员输入力矩，车速传感器提供车速信号。
控制单元（ECU） ：综合传感器信号，计算所需助力电流并控制电机输出。
执行机构：电机（通常为无刷直流电机）通过减速机构（如蜗轮蜗杆）驱动转向柱、齿轮或齿条，提供助力。
分类：根据助力位置分为转向柱式（适用于小型车）、齿轮式（中型车）和齿条式（大型车，需更大助力）。

工作原理：ECU基于扭矩和车速信号动态调整助力曲线。低速时提供大助力以减轻转向力，高速时降低助力增强路感和稳定性。部分系统支持“舒适/标准”双模式切换，需在车速为零且方向盘转角小于30°时切换。

二、EPS稳定性分析的数学模型

1. 动力学建模

EPS系统可简化为多自由度动力学模型，典型方程为：

其中，J为转动惯量，B为阻尼系数，K为刚度，Th为驾驶员输入力矩，TmTm为电机输出力矩。结合车辆二自由度模型（横摆角速度、侧向加速度）可构建综合稳定性模型。

2. 稳定性判据

频域分析：通过Bode图、Nyquist图评估相位裕度和幅值裕度，确保系统在扰动下稳定。
Lyapunov函数法：构造正定二次型函数，验证系统在时延下的渐近稳定性。
H∞混合灵敏度控制：优化控制器以抑制外部干扰（如路面冲击）对稳定性的影响。

3. 时延影响建模

时延（如信号传输延迟、ECU计算延迟）可表示为传递函数中的滞后环节：

其中τ为时延时间，会导致相位滞后，降低系统稳定裕度。

三、时延对EPS动态特性的影响机制

1. 动态响应劣化

超调与振荡：时延导致控制指令滞后，引起扭矩输出的超调和振荡。例如，PID控制中过大的比例增益（keke）会加剧这一现象。
响应时间延长：PD控制下，系统抑制横摆角波动的能力增强，但响应时间增加约0.05秒，可能引发共振风险。

2. 稳态误差增大

时延使误差反馈滞后，导致稳态误差难以收敛。需通过积分增益（kiki）补偿，但过高的积分作用可能引发积分饱和。

3. 非线性效应加剧

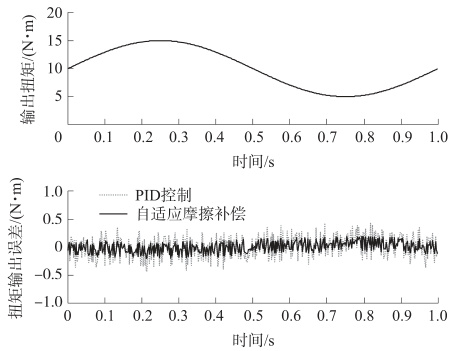

时延与系统非线性（如摩擦、间隙）耦合，可能导致极限环振荡。研究显示，自适应摩擦补偿策略可减少扭矩误差约30%。

四、基于时延调度的优化设计方法

1. 控制算法优化

预测控制：利用历史数据预测未来状态，生成预补偿控制序列。实验表明，此方法可使时延影响降低40%。
模糊自适应PID：动态调整PID参数以适应时延变化。例如，根据误差变化率（keckec）调整微分作用，平衡响应速度与稳定性。
鲁棒H∞控制：通过遗传算法优化加权函数，增强系统对时延的鲁棒性，方向盘干扰波动降低约20%。

2. 多目标优化设计

优化目标：转向路感、灵敏度、稳定性及部件共用率。
算法应用：
- 遗传算法（GA） ：优化电机参数（如减速比、惯量）和控制器增益，使转向路感能量均值提升15%。
- NSGA-II：在TOPSIS框架下权衡性能与成本，实现共性部件增加20%-40%的同时，性能仅下降1%。

3. 时延补偿策略

Smith预估器：将时延移至闭环外，需精确模型支持。
预调度与缓存优化：减少冗余信号传输，缩短测量触发时间（如B1事件TTT从320ms调整至256ms，时延改善330ms）。

五、典型稳定性问题与优化案例

1. 常见问题

助力失效/不均：传感器故障或时延导致ECU误判，需加强信号滤波和冗余设计。
过热与电机异常：长时间时延补偿会增加电机负载，需优化散热和过载保护。

2. 仿真与实验验证

联合仿真平台：CarSim与Simulink联合模型可模拟EPS在双移线、正弦输入等工况下的响应，优化后横摆角波动减少50%。
实车测试：某中型车采用GA优化参数后，转向回正时间缩短0.3秒，路感评分提升22%。

六、未来研究方向

车-路协同补偿：结合V2X信息预判转向需求，减少控制环路时延。
AI驱动控制：深度学习模型实时预测驾驶员意图与路面状态，动态调整助力策略。
硬件加速：采用FPGA或专用芯片缩短ECU计算延迟至微秒级。

📚2 运行结果

2.1 仿真1

2.2 仿真2

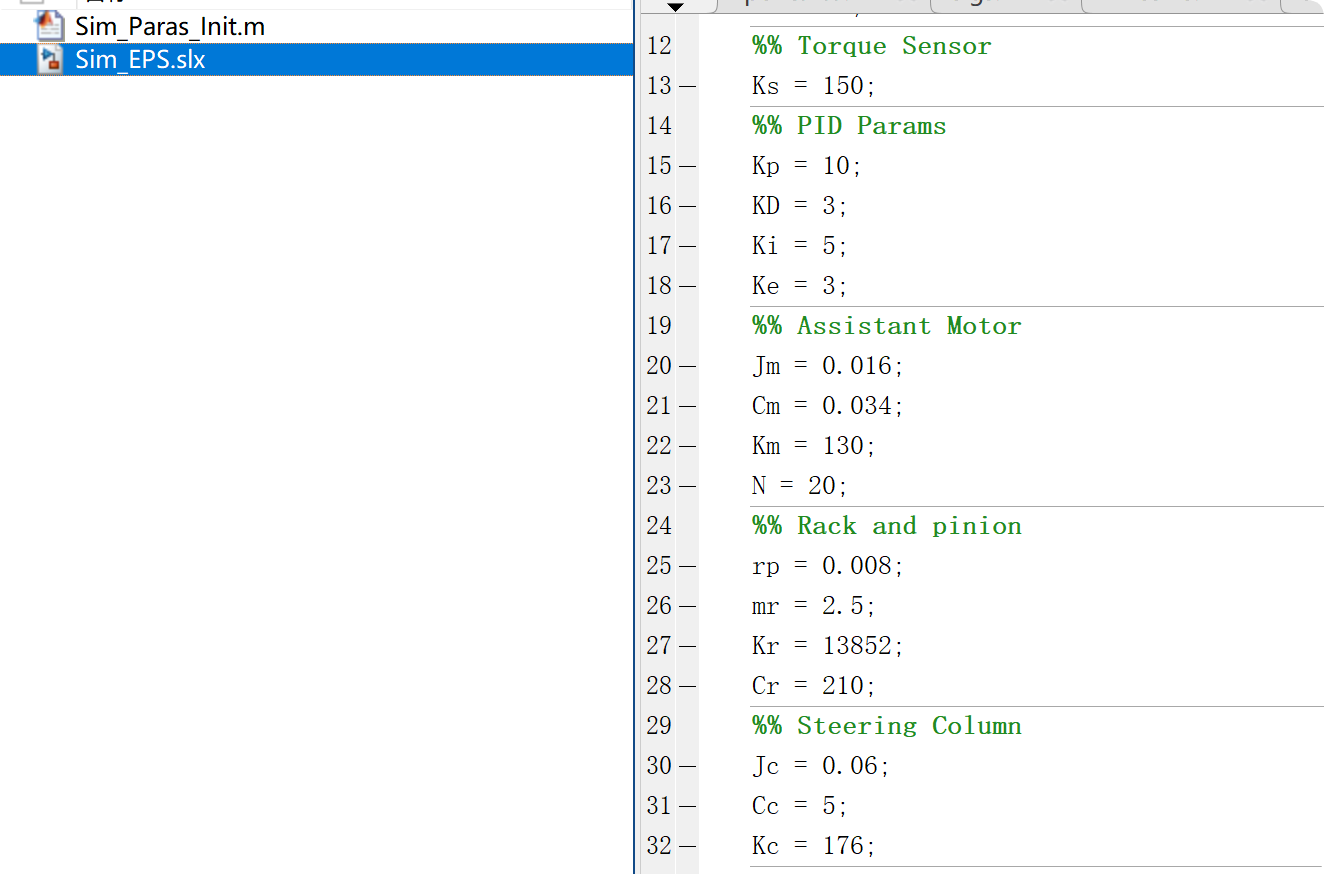

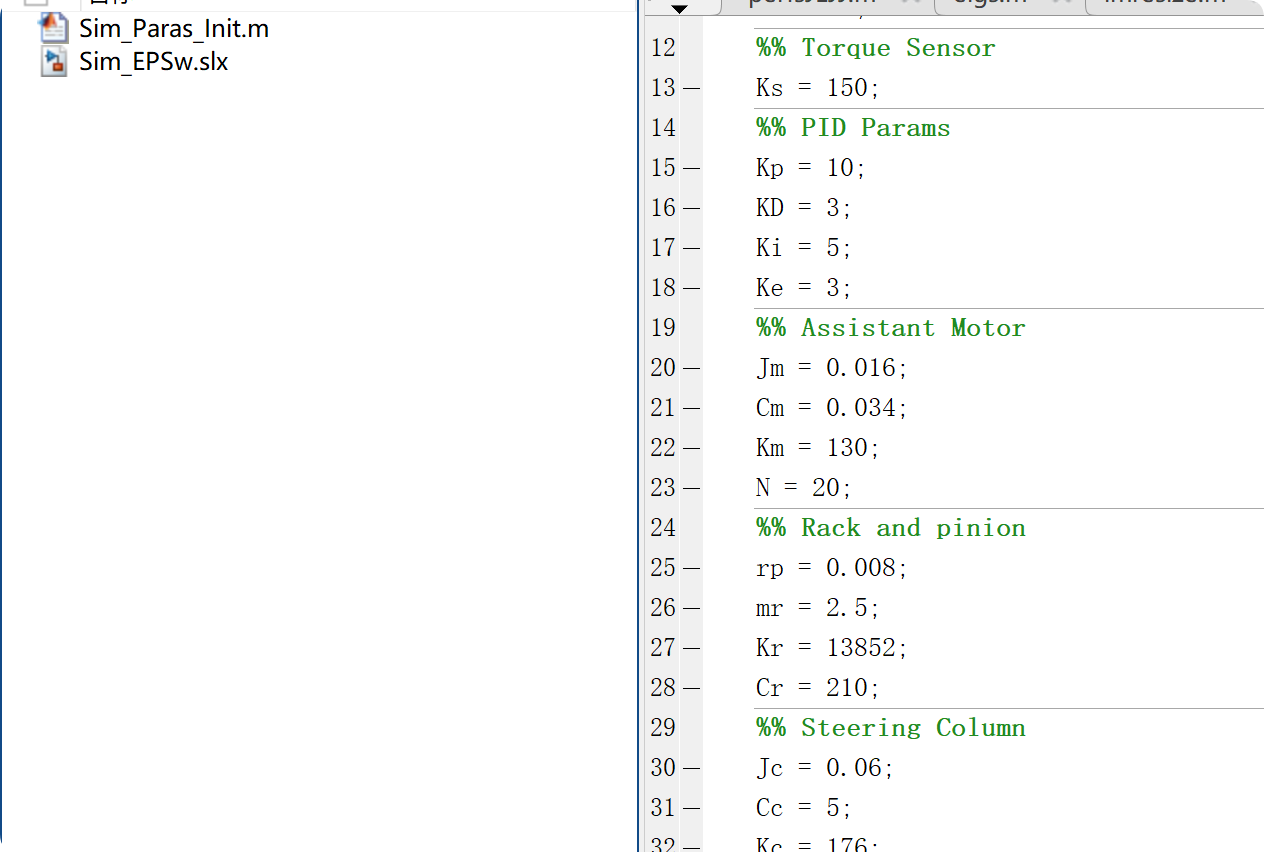

部分代码：

clear; clc; close all
%% Delay Parameters for EPSw
tau = 0.1;  % delay for (theta_d - theta_c)
%% Input Torque Params
Sin_flag = 1;
Amplitude = 4;
Input_Fre = (0.5)*2*pi;
%% Steering Wheel
Jd = 0.04;
Cd = 0.2;
Kd = 10;
%% Torque Sensor
Ks = 150;
%% PID Params
Kp = 10;
KD = 3;
Ki = 5;
Ke = 3;
%% Assistant Motor
Jm = 0.016;
Cm = 0.034;
Km = 130;
N = 20;
%% Rack and pinion
rp = 0.008;
mr = 2.5;
Kr = 13852;
Cr = 210;
%% Steering Column
Jc = 0.06;
Cc = 5;
Kc = 176;
%%
Rad2deg = 1/2/pi*360;
