前言

随着各种业务的快速涌现，越来越多的行业认识到必须尽早突破带宽“瓶颈”，而光纤是迄今为止最好的传输媒介。

本课程主要学习GPON技术的产生背景、基本概念、特点、应用场景，GPON系统的管理模式和终端的业务发放模式以及GPON的组网应用及其组网保护方式。

GPON网络架构：

PON是一种点到多点(P2MP)结构的无源光网络;

GPON: Gigabit-Capable Passive Optical Network千兆比特无源光网络，特点就是速率可以达到千兆比特，另外整个网络利用分光器进行组网，分光器是一个无源设备，而且利用光纤进行传输。

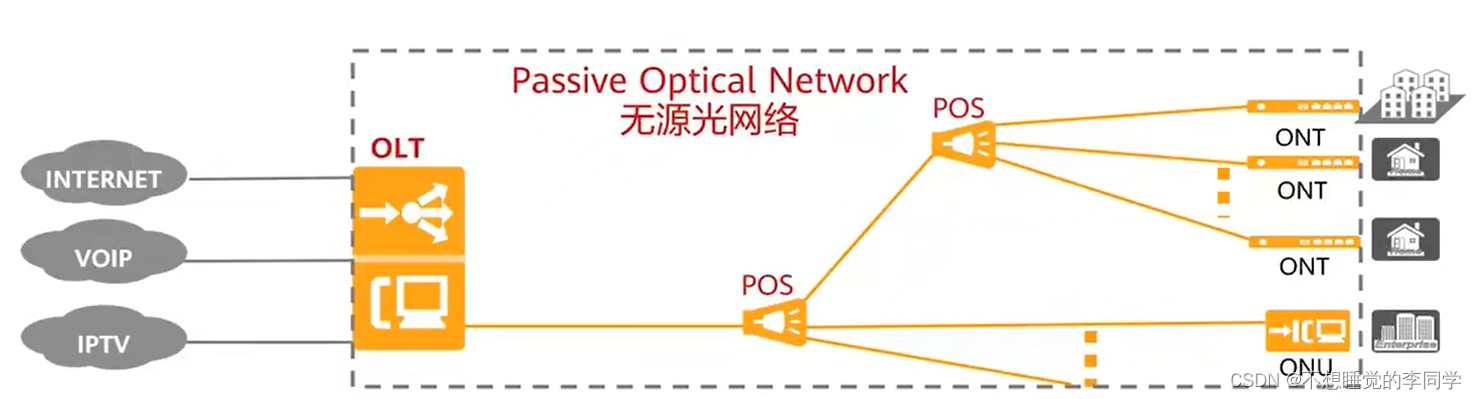

PON网络的组成:（不管是GPON还是EPON都由以下三个部分组成，即图中虚线内的部分）

光线路终端OLT ( Optical Line Terminal )

光分配网络ODN ( Optical Distribution Network）由分光器和光纤组成

光网络单元/终端ONU/ONT ( Optical Network Unit/Optical Network Terminal )

对于OLT来说，它其实就相当于一个指挥官，它指挥PON口下的ONU在指定的时间段内发送数据以及发起测距的过程等。而ONU可以理解成一个士兵，按照OLT的指挥做出响应，而ODN它主要就是提供一个传输通道（主要由分光器和光纤组成，纯物理层设备）。

点到多点的意思是，OLT下行口PON口的一个端口，通过分光器之后分成多束光，连接到多个ONU，这样的话就形成了一个点到多点的一个架构。并且分光器Splitter是一个无源设备，不需要电源，不需要维护。

这就是整个PON网络的架构（图中虚线内部分）。PON网络往上就是接因特网、VOIP、IPTV网络，而往下就通过ONU接到我们的底层用户。

对于ONU来说，它的主要作用就是用于实现用户的接入，用户的种类较为复杂，所以ONU按照功能分为以下实体：

SFU（Single Family Unit）单家庭单元，主要用于实现单个家庭用户的接入主要提供FE口，POTS口，RF口。用于实现HSI高速上网的业务（FE），语音VoIP业务（POSTS），CATV业务（RF）。
SBU（Single Business Unit）单商业单元，主要用于小型商业用户的接入，也主要提供FE,POSTS,RF接口。
MDU（Multi Dwelling Unit）多住户单元主要用于多家庭公用ONU的场景。它的端口一般会比SFU多一点，它除了提供FE , POTS , RF 接口外，还体提供xDSL接口即它可以用于继承原有的铜缆资源。
MTU（Multi Tenant Unit）商用多租户单元主要用于多家商铺共用ONU的场景。ONU主要提供FE和xDSL接口。
CBU（Cell Base Unit）基站单元主要提供FE和E1等接口，用于实现跟基站对接和基站信号的回传。

接入网的架构

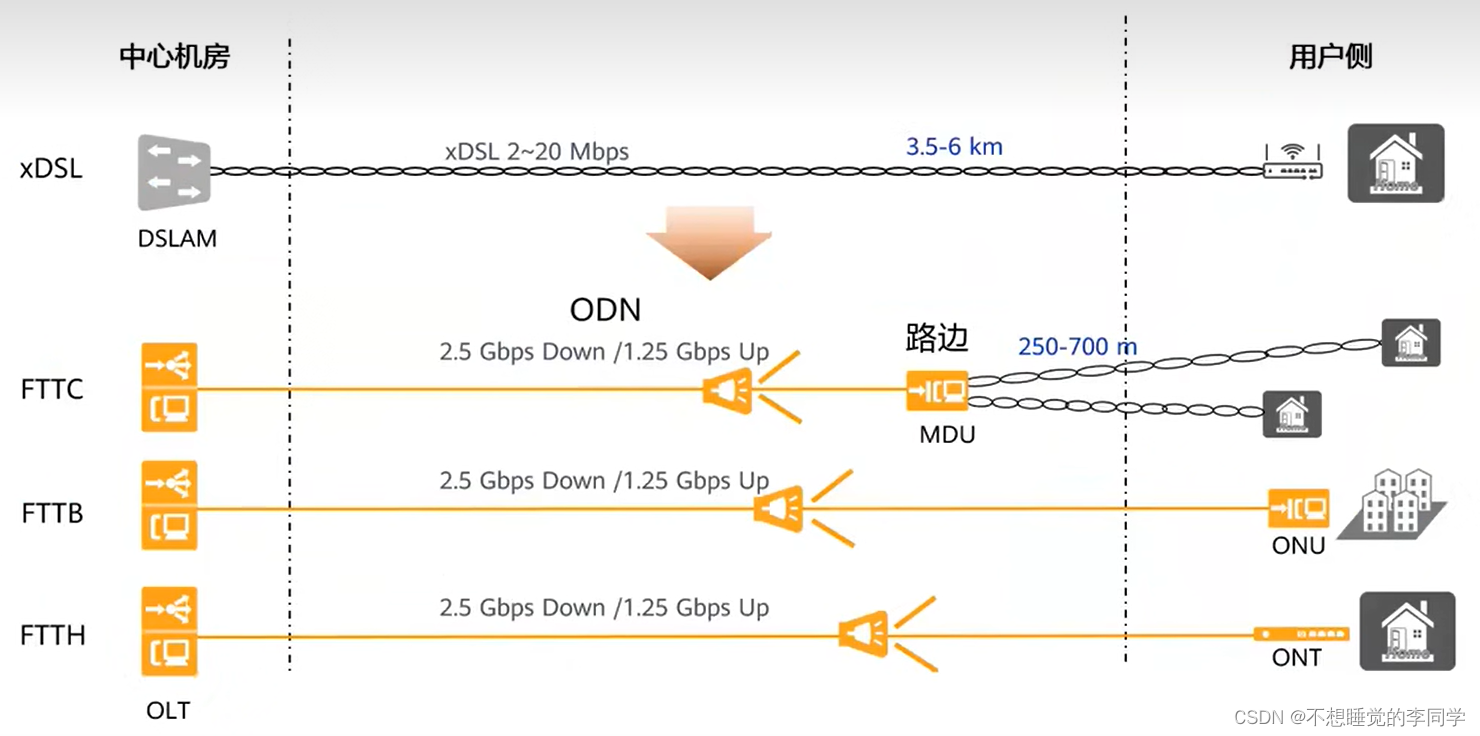

早期主要就是利用xDSL技术，那么是直接在机房部署一台DSLAM设备，然后直接通过铜缆接入到用户家中的Modem，现在已经慢慢开始利用光纤进行替换，但替换的时候又有几个分类，主要就是根据OUN放置的位置或者是光纤到达的位置，GPON接入网又分为了以下几个场景，第一个呢就是FTTC(光纤到路边)，这个时候呢OUN通常是直接放在路边，这种场景下ONU可以提供xDSL单板，用于继承原有的铜缆资源，所以可以看到这种的话，它是可以提供xDSL单板。而FTTB叫光纤到楼道，ONU放置在小区楼道中，可以满足楼道用户的接入，而FTTH就是光纤到户，ONU是直接放置在用户家中，那么这个呢也是未来的主要发展趋势，PON网络替换了原来的铜缆资源后，它的速率和距离都得到显著提升，那具体的参数是多少呢，看下图：

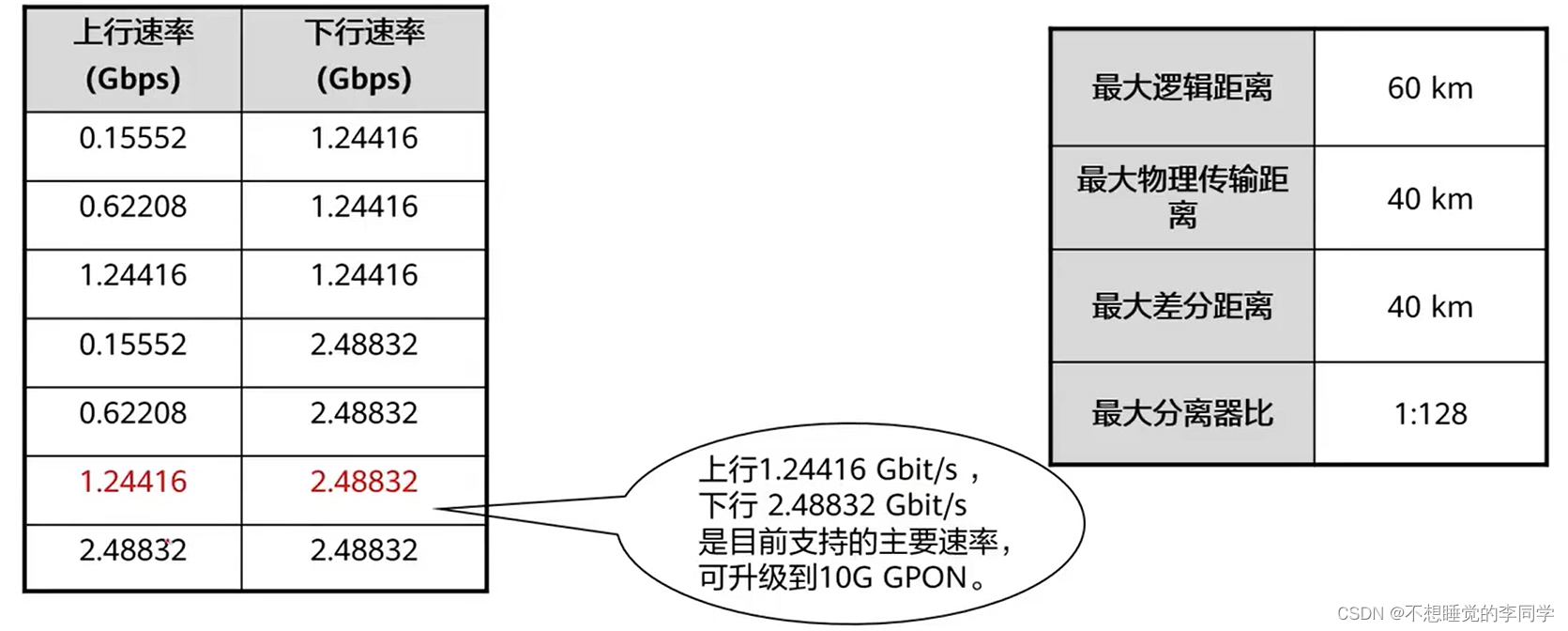

首先第一个是速率，GPON的速率GPON的速率种类很多，但目前呢主要采用上行1.25G和下行2.5G的传输速率，而10G GPON最大可以支持10G。第二个是距离，距离的话，最大逻辑距离是60公里，也就是说如果网络中没有任何损耗的情况下，OLT到ONU的距离是可以达到60千米的，但是这很难实现，所以实际上我们在使用的时候GPON它支持的最大物理传输距离是40公里，早期我们说的是20公里，这个要看单板，不同的单板它支持的最大的物理传输距离是不一样的，比如以前的GPBC单板，它支持的最大物理距离就是20公里，第四个特点就是最大差分距离，一个PON口下，每一个ONU到OLT的距离是不一样的，有的呢近一点，有的呢远一点，那么这个差分距离指的是最远的ONU到OLT的距离减去最近的ONU到OLT的距离，它的差值也就是L1减去L2，它的差值呢要小于40公里，如果大于40公里的话会对业务造成影响。最后一个呢就是最大分离器比，有的时候呢也叫做分光比，GPON支持的最大分光比是1：128，也就是说这一个PON口可以分成128束光，连接到128台ONU，目前现网为了保证光衰和用户体验，一般不会用到这么大的分光比，一般可能就用1：32，或者1：64，那么这个(上图)是GPON网络中的一些性能参数。

GPON数据复用方式

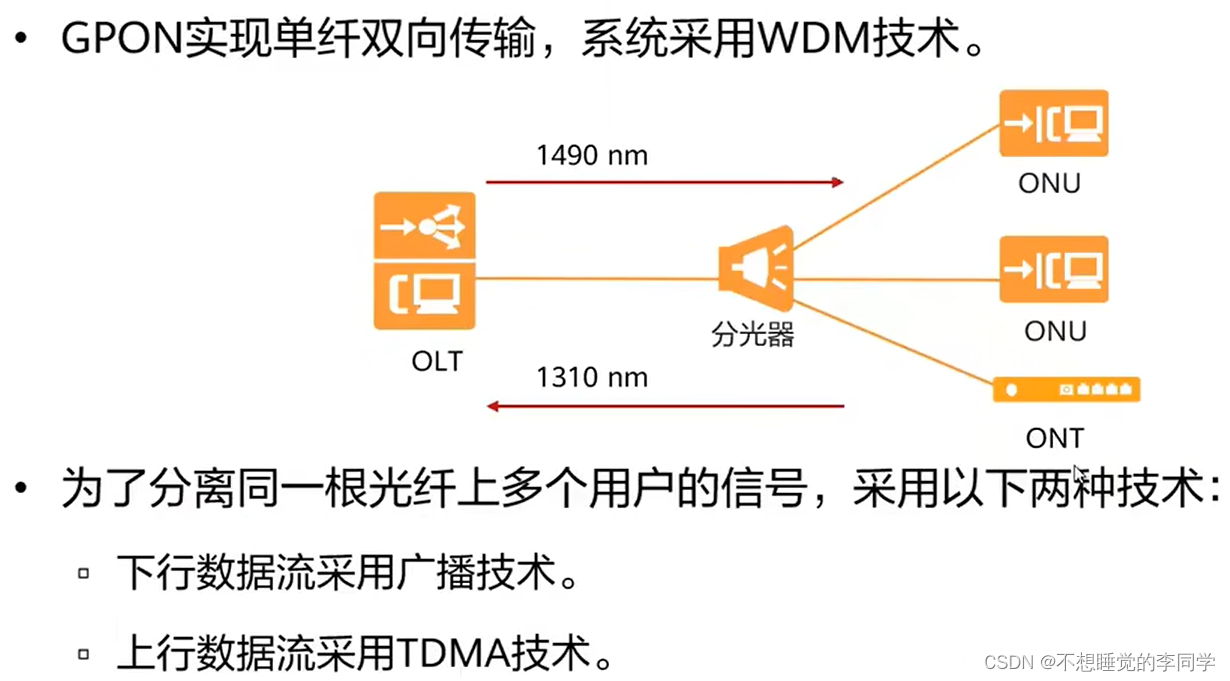

GPON网络中数据传输的方式，上下行涉及到不同的技术，首先我们巩固一下PON网络架构，是OLT通过一根纤连接到ONU，所以可以看到OLT到ONU中间其实是只有一根纤的(如上图)，OLT要给到ONU发送数据，ONU同样也要给到OLT发送数据，如果他们同时发送数据，那么就会有冲突，所以PON网络中就利用WDM技术，利用两个波长，一个是下行1490纳米的波长，一个就是上行1310纳米的波长，相当于就是两个水平线，一个在天上飞一个在地上走，两个人相向而行，是不会有任何冲突的，那么这个就是WDM技术，所以一般装维人员在装好ONU的时候，都会去测一下收光是否在正常范围内，这个时候选择的波长就是1490纳米。

而另外在发送数据的时候也会涉及到两个技术，一个是下行的广播，还有上行的TDMA技术，分别来看一下，如下图：

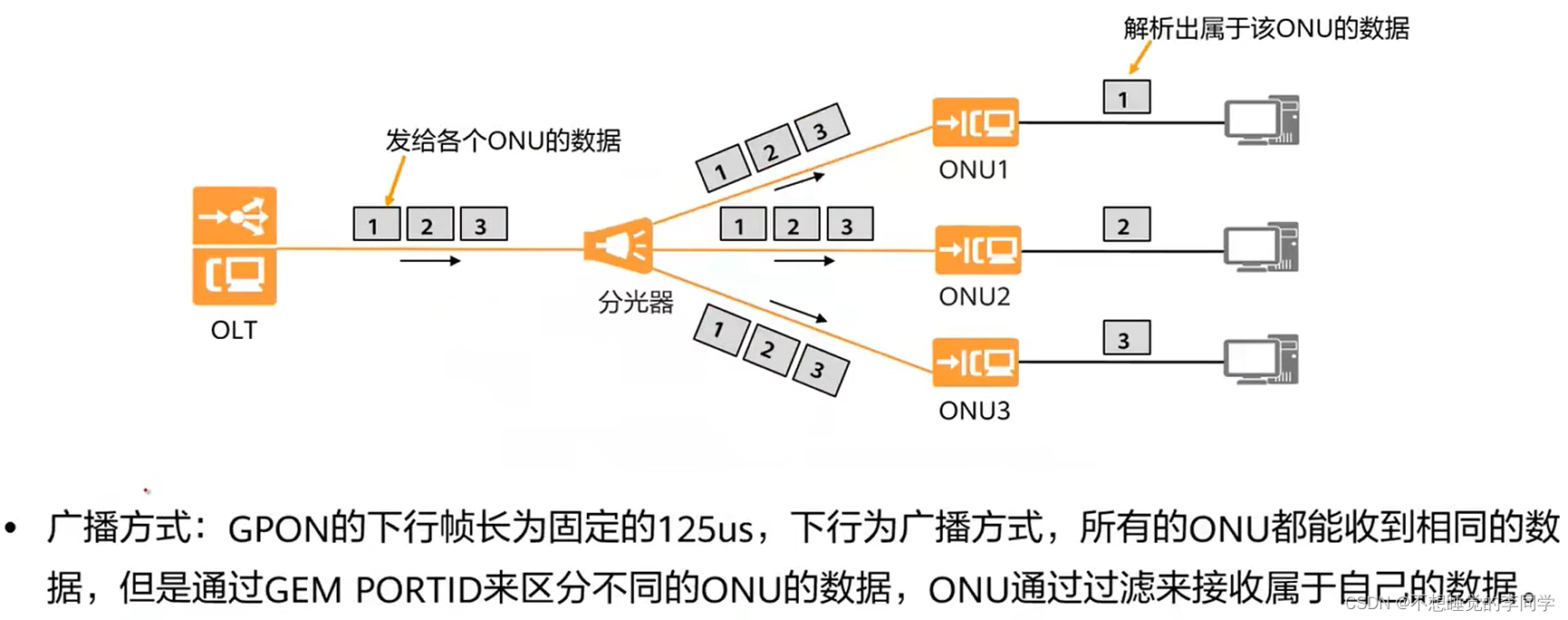

首先呢要知道什么是广播，数据的传输方式分为了单播、广播以及组播，单播就是1对1，一个发送者一个接收者，而广播呢就是一对所有，就是所有在这个广播域的都能够收到报文，而组播呢，就是一对多，只有感兴趣的用户才能够接收到报文，那么在PON口下OLT在发送数据的时候，它其实就是采用的广播方式，所有的ONU收到的数据都是一模一样的，如上图OLT通过广播方式发了三个报文，那么这三个报文就会通过分光器进行复制，所有的ONU收到的都是一模一样的数据，ONU收到了之后是不是把所有的数据都发给底端的用户呢，你可以看到对ONU1来说，它只把第一个报文发给用户，而ONU2它也只把第二个报文发送给用户，而ONU3它也只把第三个报文发给用户，所以可以看到ONU只会接收自己想要的数据，不是自己的数据呢它是直接丢弃的，那么ONU如何去识别到底是不是自己的数据呢，那么可以看到ONU它会通过GEM Port ID 来区分不同的ONU的数据，只有GEM Port ID是自己的才会去接收，如果不是自己的就直接丢弃了，所以这就是GPON的下行广播，下行广播出去之后呢所有的ONU收到的都是一模一样的数据，但是它会根据GEM Port ID过滤掉不属于自己的数据，那么这个就是GPON的下行广播。

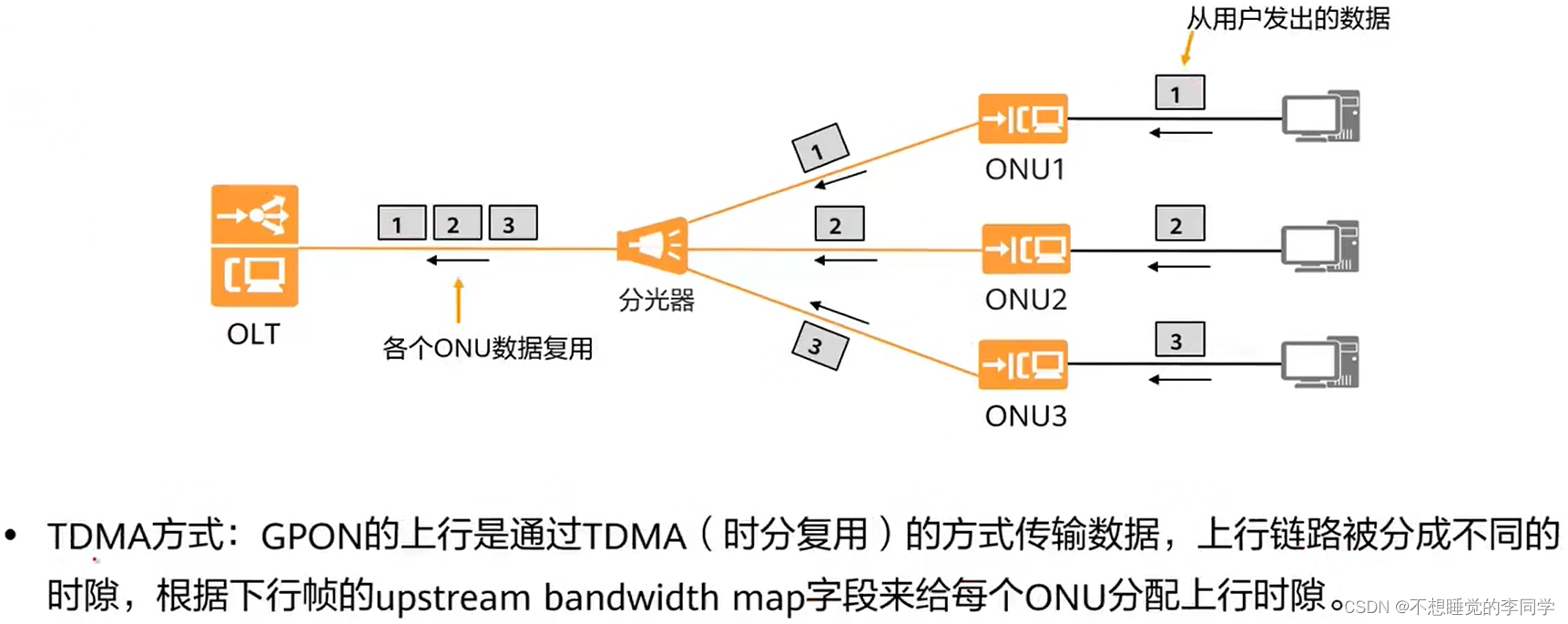

而上行采用的技术就是TDMA技术，在PON网络中，主干光纤其实只有一根纤，假设现在每个ONU到OLT的距离都是一样的，并且在同一时刻发送数据会出现什么问题呢，那这个时候它们肯定会在同一时刻到达分光器，但是分光器出去之后又只有一条路，那么三个人要想通过这一条路走出去，肯定又会出现冲突，所以为了避免冲突，我们就会利用TDMA技术，TDMA技术就是将上行链路分成不同的时隙，让每一个ONU在不同的时间段发送数据，这样的话就不会有冲突出现，比如我让ONU它在1~2秒发送数据，ONU2它在3~4秒发送数据，而ONU3它在5~6秒发送数据，这样每个ONU在不同的时间段、不同的时隙发送数据，那么就可以避免冲突，但是光有TDMA技术是不能够完全避免冲突的，还需要一个技术就是测距。时隙是由OLT来分配的，因为ONU它是不知道其他ONU的状态的，OLT通过下行广播帧里面有一个Upstream Bandwidth Map字段，这个字段里面就可以给每一个ONU分配时隙。
