计算机网络CPT实验

Cisco Packet Tracer 实验

直接连接两台 PC 构建 LAN

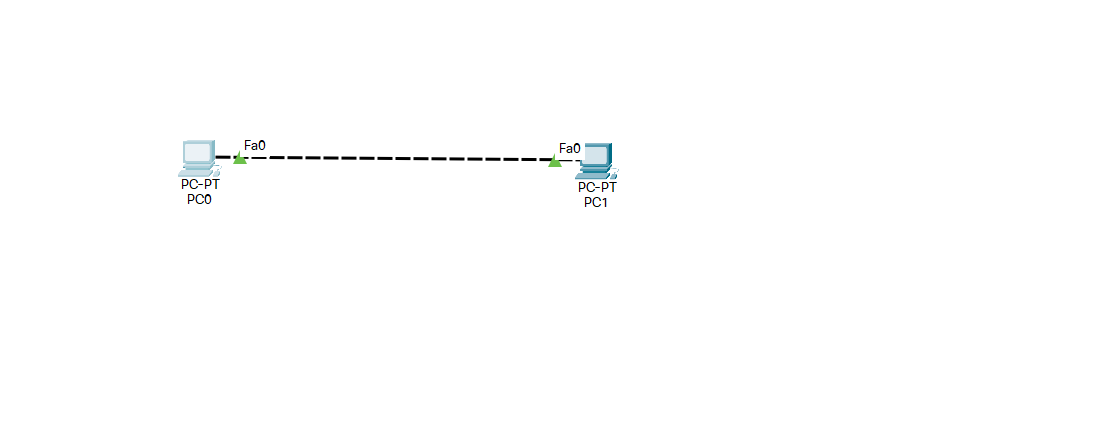

将两台 PC 直接连接构成一个网络。

能ping通说明连接成功：

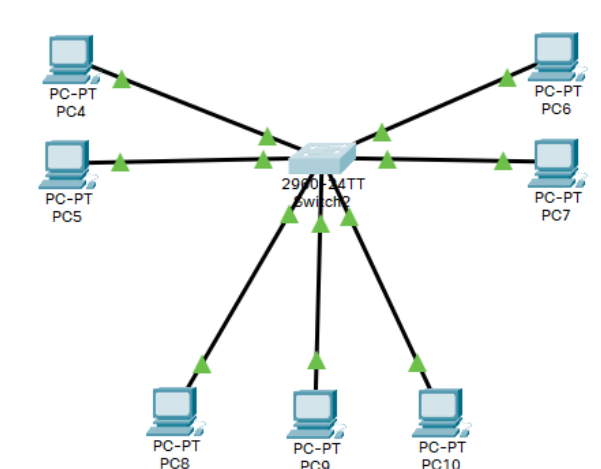

用交换机构建 LAN

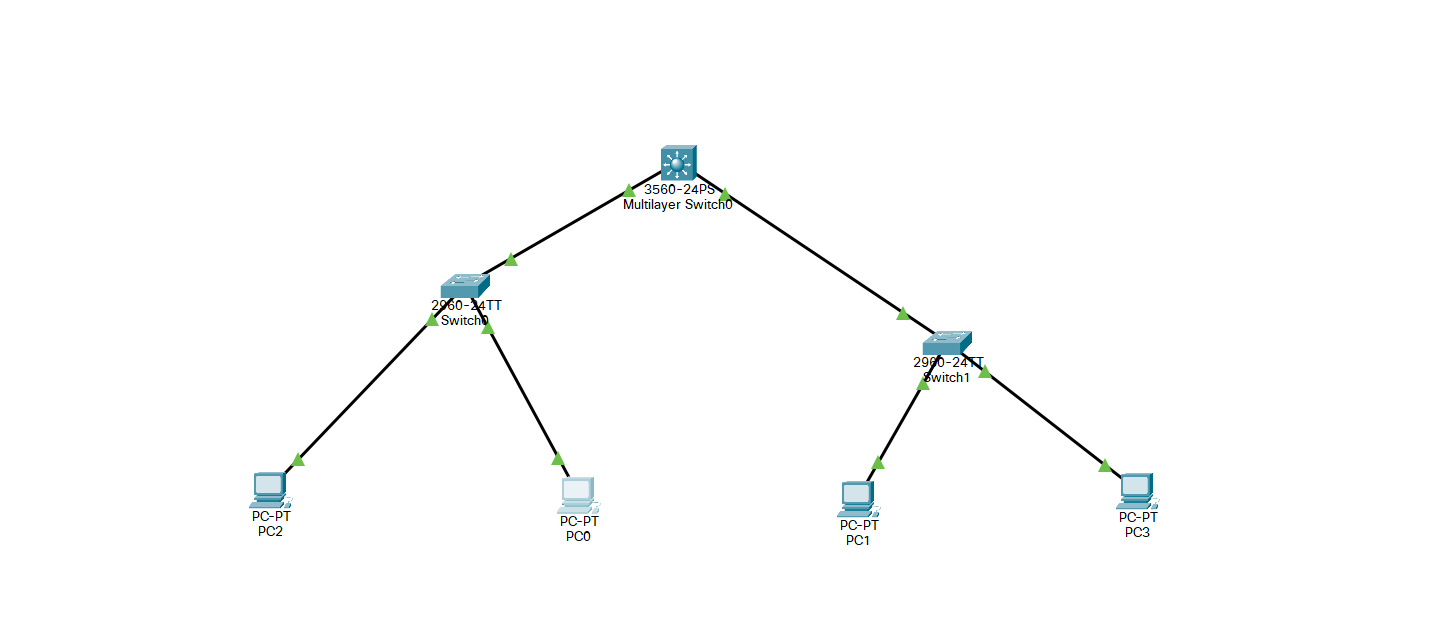

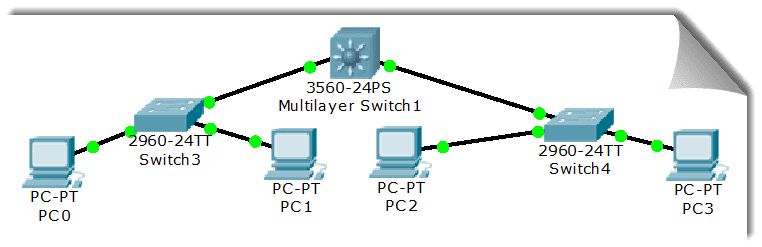

构建如下拓扑结构的局域网：

各PC的基本网络配置如下表：

机器名	IP	子网掩码
PC0	192.168.1.1	255.255.255.0
PC1	192.168.1.2	255.255.255.0
PC2	192.168.2.1	255.255.255.0
PC3	192.168.2.2	255.255.255.0

具体操作：

PC0 ping PC2成功：

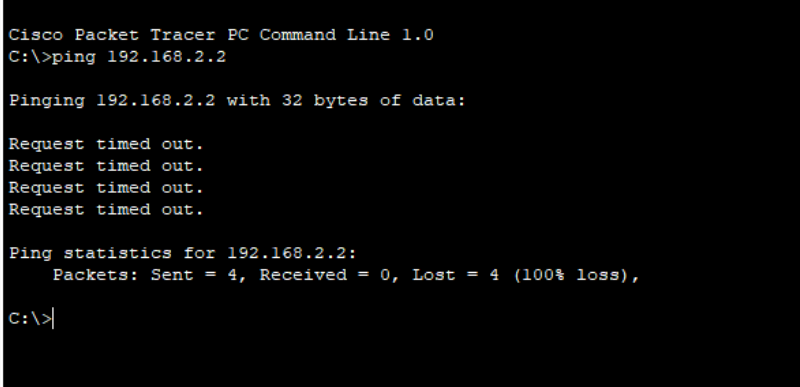

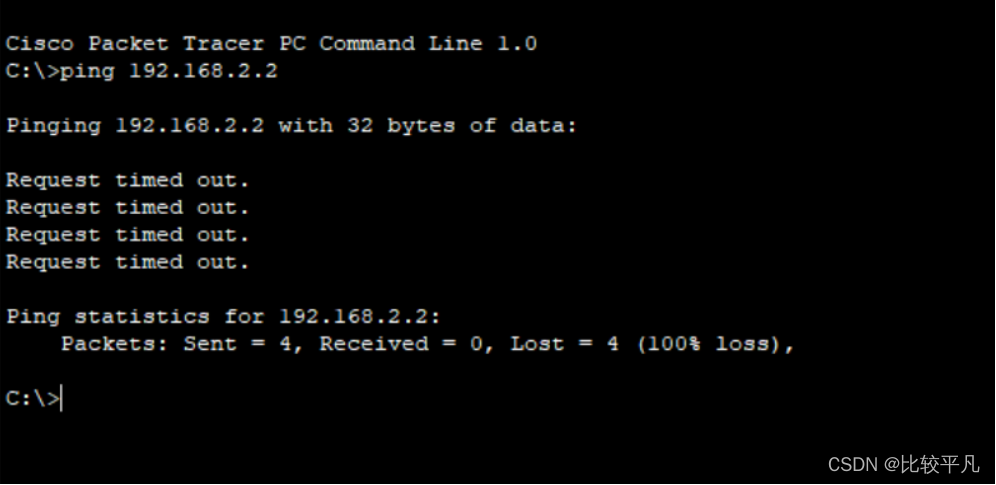

PC0pingPC1、PC3失败：

✎ 问题

1. PC0 能否 ping 通 PC1、PC2、PC3 ？

   答： PC0能ping通PC1，不能ping通PC2、PC3。

2. PC3 能否 ping 通 PC0、PC1、PC2 ？为什么？

   答： PC3能ping通PC2，不能ping通PC2、PC1。因为PC2和PC3都处于同一个子网之下，而PC0、PC1与PC3不处于同一子网之下。

3. 将 4 台 PC 的掩码都改为 255.255.0.0 ，它们相互能 ping 通吗？为什么？

   答： 能，因为此时它们位于同一子网之中。

4. 使用二层交换机连接的网络需要配置网关吗？为什么？

   答： 需要。用于在2个网络间建立传输连接，使不同网络上的主机间可以建立起跨越多个网络的级联的、点对点的传输连接。

   交换机接口地址列表

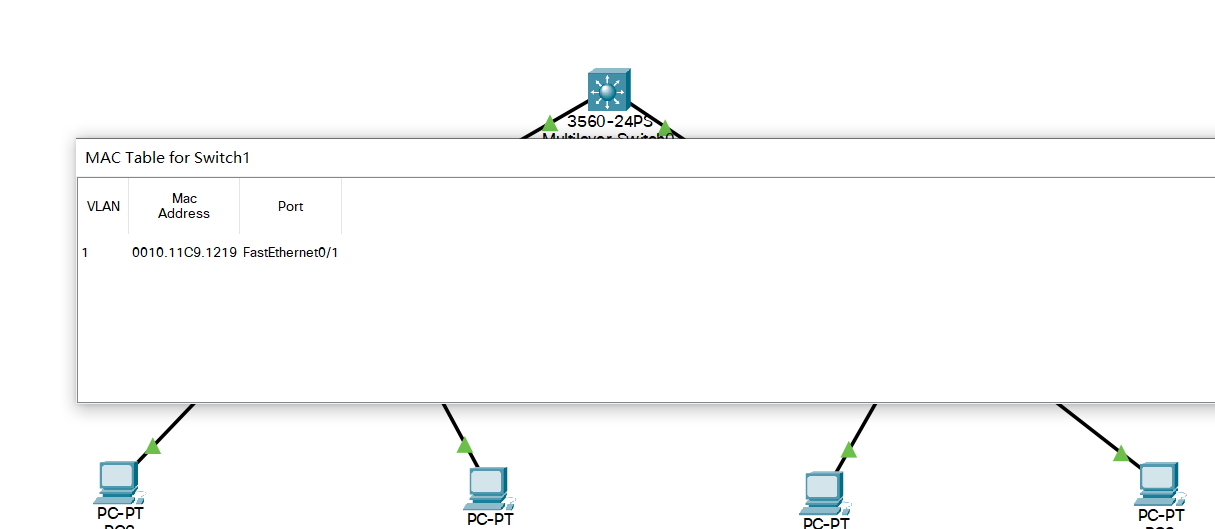

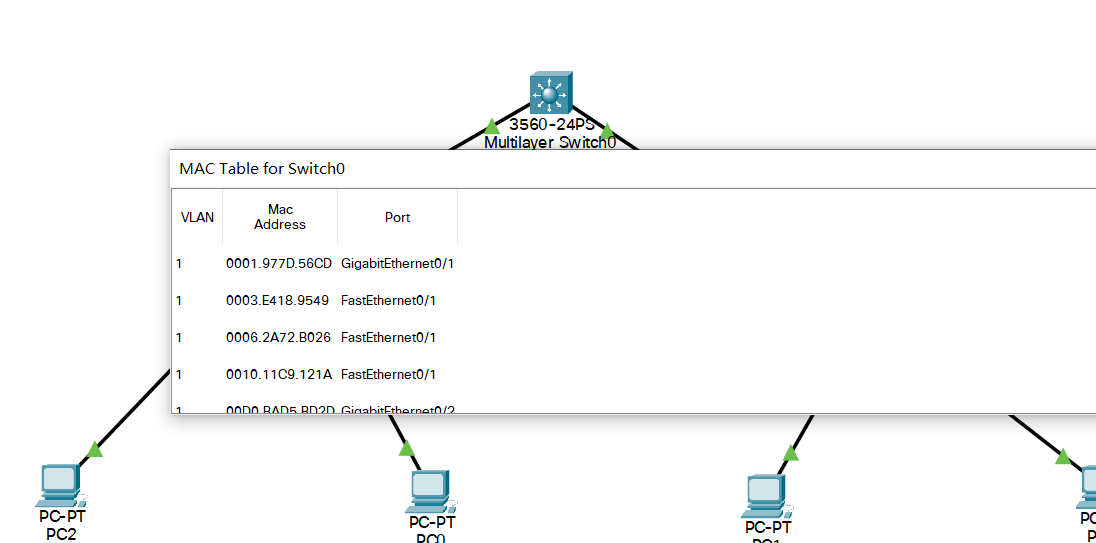

   未设置成同一子网时MAC表如下：



   设置在同一子网下并让PC0pingPC3后：



   MAC表中的数据来源是：当一个交换机收到一个数据帧的时候，会查看自己的MAC表，如果MAC表中没有数据帧的源MAC和目的MAC，则会将源MAC加入MAC表，并且广播这个数据帧。目的MAC收到这个帧后返回一个确认帧，交换机把这个帧转发给源MAC和记录目的MAC随着网络通信的增加，最后各交换机都将生成自己完整的MAC表。

   生成树协议（Spanning Tree Protocol）

   实际操作：

   初始状态：

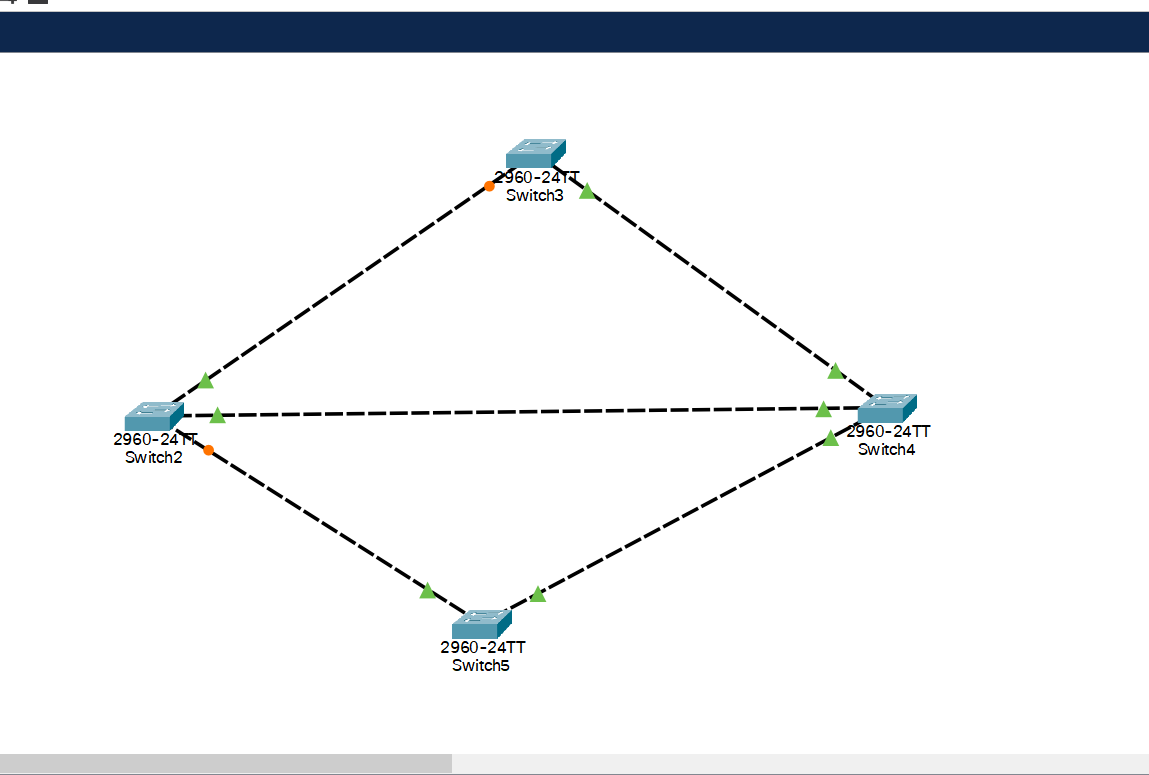

这是初始时的状态。我们可以看到交换机之间有回路，这会造成广播帧循环传送即形成广播风暴，严重影响网络性能。

随后，交换机将自动通过生成树协议（STP）对多余的线路进行自动阻塞（Blocking），以形成一棵以 Switch4 为根（具体哪个是根交换机有相关的策略）的具有唯一路径树即生成树！

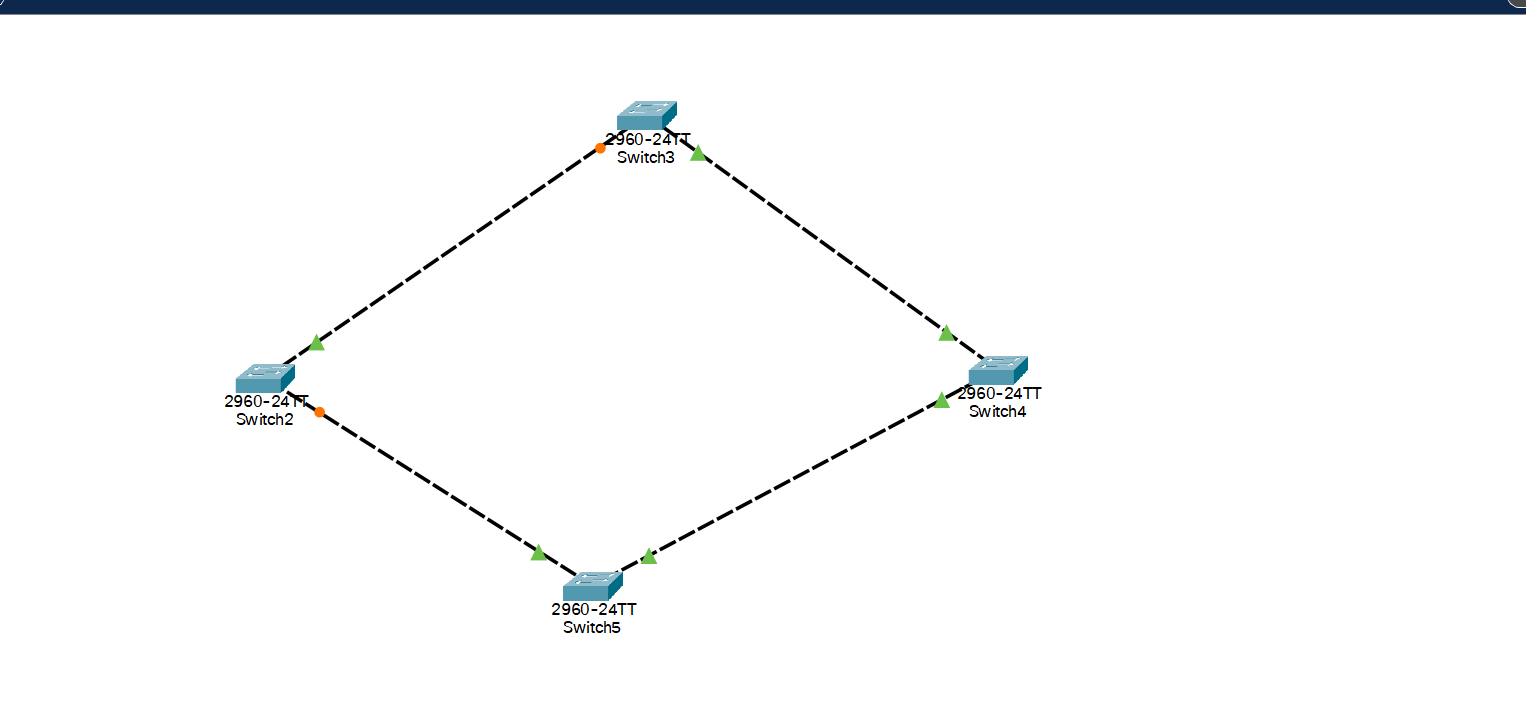

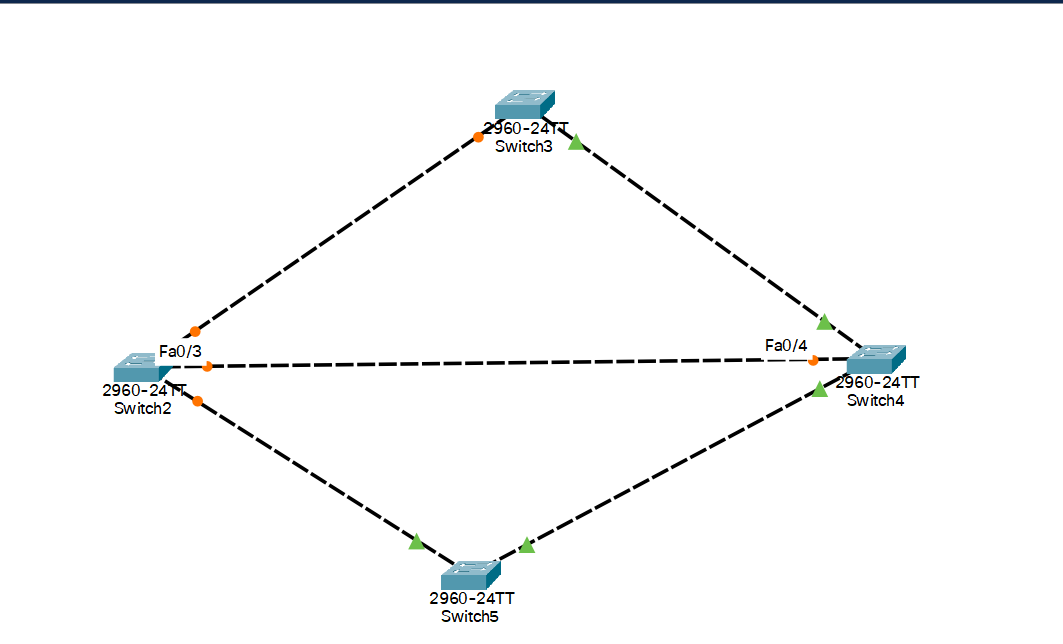

经过一段时间，随着 STP 协议成功构建了生成树后，Switch5 的两个接口当前物理上是连接的，但逻辑上是不通的，处于Blocking状态（桔色）等待一段时间后，如下图所示：

在网络运行期间，假设某个时候 Switch4 与 Switch2 之间的物理连接出现问题（将 Switch4 与 Switch2 的连线剪掉），则该生成树将自动发生变化，如下图所示：

路由器配置初步

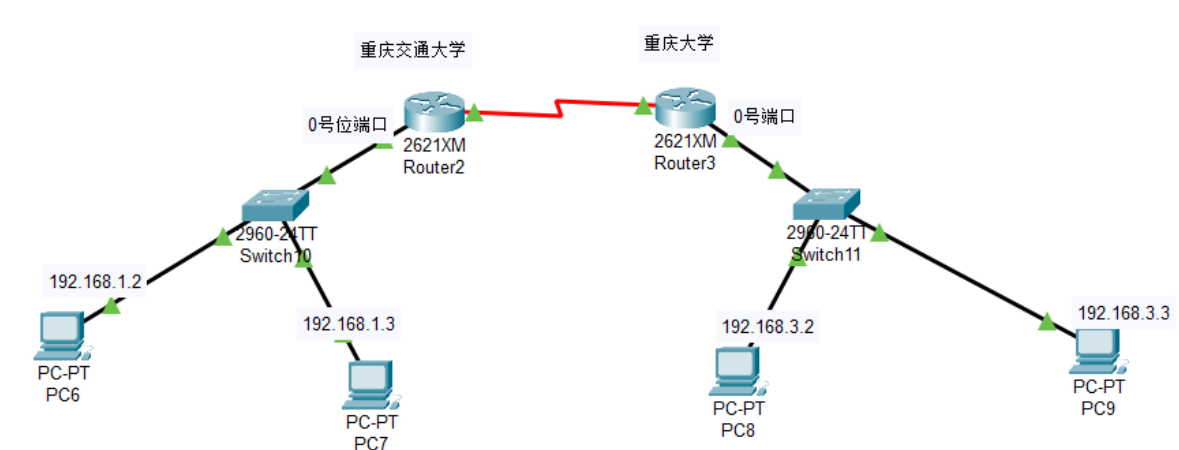

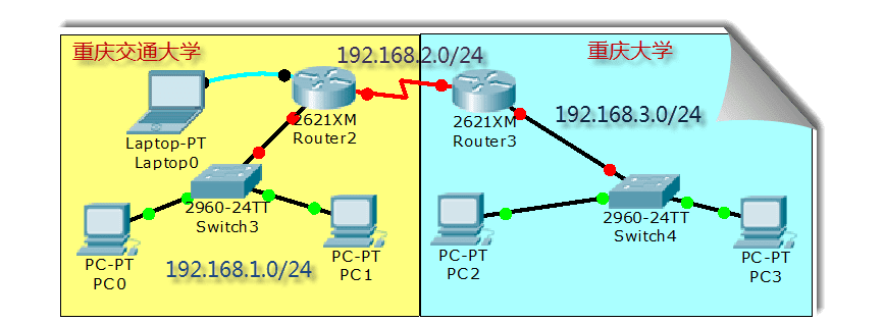

我们模拟重庆交通大学和重庆大学两个学校的连接，构建如下拓扑：

说明一

交通大学与重庆大学显然是两个不同的子网。在不同子网间通信需通过路由器。

路由器的每个接口下至少是一个子网，图中我们简单的规划了 3 个子网：

1. 左边路由器是交通大学的，其下使用交换机连接交通大学的网络，分配网络号 192.168.1.0/24，该路由器接口也是交通大学网络的网关，分配 IP 为 192.168.1.1
2. 右边路由器是重庆大学的，其下使用交换机连接重庆大学的网络，分配网络号 192.168.3.0/24，该路由器接口也是重庆大学网络的网关，分配 IP 为 192.168.3.1
3. 两个路由器之间使用广域网接口相连，也是一个子网，分配网络号 192.168.2.0/24

说明二

现实中，交通大学和重庆大学的连接是远程的。该连接要么通过路由器的光纤接口，要么通过广域网接口即所谓的 serial 口（如拓扑图所示）进行，一般不会通过双绞线连接（为什么？）。

答：双绞线对信号也存在着较大的衰减，所以传输距离远时，信号的频率不能太高，而高速信号比如以太网则只能限制在100m以内。

下面我们以通过路由器的广域网口连接为例来进行相关配置。请注意：我们选用的路由器默认没有广域网模块（名称为 WIC-1T 等），需要关闭路由器后添加，然后再开机启动。

说明三

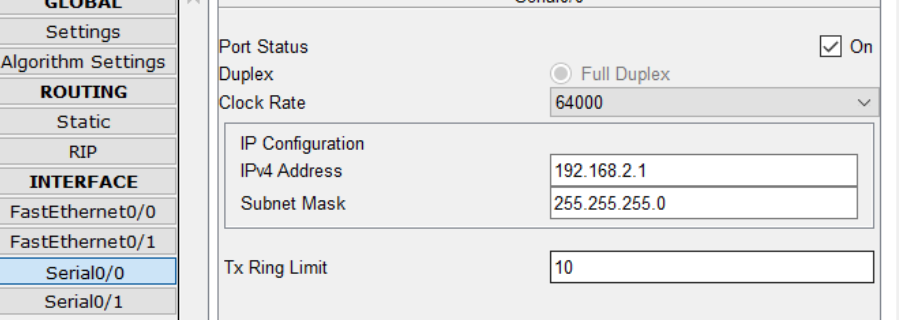

在模拟的广域网连接中需注意 DCE 和 DTE 端（连线时线路上有提示，带一个时钟标志的是 DCE 端。有关 DCE 和 DTE 的概念请查阅相关资料。），在 DCE 端需配置时钟频率 64000

说明四

路由器有多种命令行配置模式，每种模式对应不同的提示符及相应的权限。

请留意在正确的模式下输入配置相关的命令。

• User mode：用户模式
• Privileged mode：特权模式
• Global configuration mode：全局配置模式
• Interface mode：接口配置模式
• Subinterface mode：子接口配置模式

说明五

在现实中，对新的路由器，显然不能远程进行配置，我们必须在现场通过笔记本的串口与路由器的 console 接口连接并进行初次的配置（注意设置比特率为9600）后，才能通过网络远程进行配置。这也是上图左上画出笔记本连接的用意。

说明六

在路由器的 CLI 界面中，可看到路由器刚启动成功后，因为无任何配置，将会提示是否进行对话配置（Would you like to enter the initial configuration dialog?），因其步骤繁多，请选择 NO

比如交通大学路由器的初步配置可以如下：

🗣 注意

​ 在我们的实验中可不进行如下的配置，但在现实中为了安全，以下的登录及特权密码等配置是必须的，否则每个人都可操作你的路由器或交换机！

Router>en   // 从普通模式进入特权模式
Router#conf t   // 进入全局配置模式
Router(config)#interface FastEthernet0/0
Router(config-if)#ip address 192.168.1.1 255.255.255.0
Router(config-if)#no shutdown
Router(config-if)#exit
Router(config)#line vty 0 4 //可支持0-4共5个终端同时登录
Router(config-line)#password dswybs // 远程登录密码
Router(config-line)#login
Router(config-line)#exit
Router(config)#enable password dswybs // 特权模式密码
Router(config)#^Z  // 退出

拓扑图中路由器各接口配置数据如下：

接口名	IP	子网掩码
交通大学 Router2 以太网口	192.168.1.1	255.255.255.0
交通大学 Router2 广域网口	192.168.2.1	255.255.255.0
重庆大学 Router3 以太网口	192.168.3.1	255.255.255.0
重庆大学 Router3 广域网口	192.168.2.2	255.255.255.0

拓扑图中各 PC 配置数据如下：

节点名	IP	子网掩码	网关
交通大学 PC0	192.168.1.2	255.255.255.0	192.168.1.1
交通大学 PC1	192.168.1.3	255.255.255.0	192.168.1.1
重庆大学 PC2	192.168.3.2	255.255.255.0	192.168.3.1
重庆大学 PC3	192.168.3.3	255.255.255.0	192.168.3.1

交通大学路由器基本配置如下：

以太网口：

Router>enable   // 从普通模式进入特权模式
Router#configure terminal   // 进入全局配置模式
Router(config)#interface f0/0   // 进入配置以太网口模式
Router(config-if)#ip address 192.168.1.1 255.255.255.0   // 配置该接口的 IP
Router(config-if)#no shutdown   // 激活接口
Router(config-if)#^z   // 直接退到特权模式
Router#

广域网口：

Router>en   // 从普通模式进入特权模式
Router#conf t   // 进入全局配置模式
Router(config)#int s0/0   // 进入配置广域网口模式
Router(config-if)#ip address 192.168.2.1 255.255.255.0   //配置该接口的 IP
Router(config-if)#clock rate 64000    // 其为 DCE 端，配置时钟频率
Router(config-if)#no shutdown   // 激活接口
Router(config-if)#^z   // 直接退到特权模式
Router#

重庆大学路由器基本配置如下：

以太网口：

Router>en   // 从普通模式进入特权模式
Router#conf t   // 进入全局配置模式
Router(config)#int f0/0   // 进入配置以太网口模式
Router(config-if)#ip address 192.168.3.1 255.255.255.0   // 配置该接口的 IP
Router(config-if)#no shutdown   // 激活接口
Router(config-if)#^z   // 直接退到特权模式
Router#

广域网口：

Router>en   // 从普通模式进入特权模式
Router#conf t   // 进入全局配置模式
Router(config)#int s0/0   // 进入配置广域网口模式
Router(config-if)#ip address 192.168.2.2 255.255.255.0   //配置该接口的 IP
Router(config-if)#no shutdown   // 激活接口
Router(config-if)#^z   // 直接退到特权模式
Router#

至此，路由器基本的配置完成。请按照上面 PC 配置表继续配置各个 PC 。

实际操作：

✎ 问题

​ 现在交通大学内的各 PC 及网关相互能 ping 通，重庆大学也类似。但不能从交大的 PC ping 通重大的 PC，反之亦然，也即不能跨子网。为什么？

答：因为此时的两个路由还没有配置跳转到另一个路由的操作，因此无法跨子网。

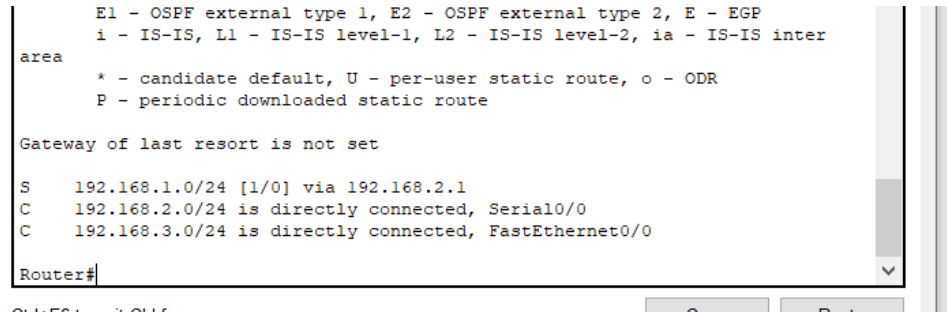

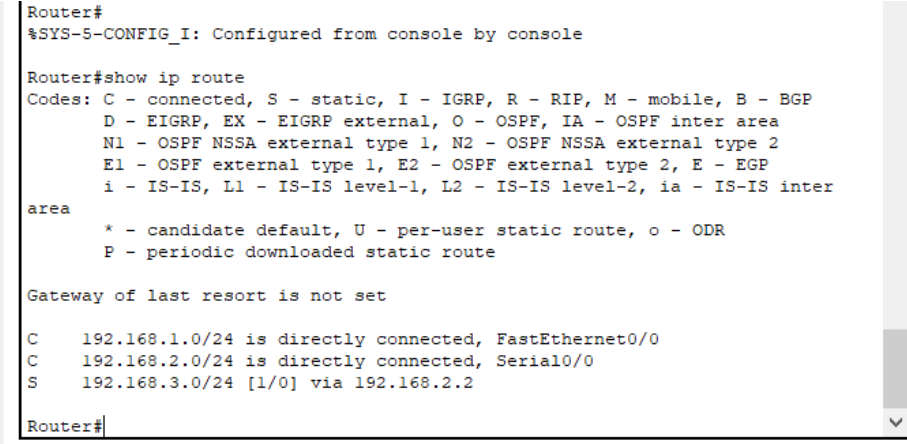

静态路由

动态路由协议采用自适应路由算法，能够根据网络拓扑的变化而重新计算机最佳路由。

RIP 的全称是 Routing Information Protocol，是距离矢量路由的代表（目前虽然淘汰，但可作为我们学习的对象）。使用 RIP 协议只需要告诉路由器直接相连有哪些网络即可，然后 RIP 根据算法自动构建出路由表。

因为我们模拟的网络非常简单，因此不能同时使用静态和动态路由，否则看不出效果，所以我们需要把刚才配置的静态路由先清除掉。

清除静态路由配置：

1. 直接关闭路由器电源。相当于没有保存任何配置，然后各接口再按照前面基本配置所述重新配置 IP 等参数（推荐此方法，可以再熟悉一下接口的配置命令）；
2. 使用 no 命令清除静态路由。在全局配置模式下，交通大学路由器使用：no ip route 192.168.3.0 255.255.255.0 192.168.2.2，重庆大学路由器使用：no ip route 192.168.1.0 255.255.255.0 192.168.2.1 。相当于使用 no 命令把刚才配置的静态路由命令给取消。

交通大学路由器 RIP 路由配置：

Router>en   // 从普通模式进入特权模式
Router#conf t   // 进入全局配置模式
Router(config)#router rip   // 启用 RIP 路由协议，注意是 router 命令
Router(config-router)#network 192.168.1.0   // 网络 192.168.1.0 与我直连
Router(config-router)#network 192.168.2.0   // 网络 192.168.2.0 与我直连
Router(config-router)#^z   //直接退到特权模式
Router#show ip route    //查看路由表

重庆大学路由器 RIP 路由配置：

Router>en   // 从普通模式进入特权模式
Router#conf t   // 进入全局配置模式
Router(config)#router rip   // 启用RIP路由协议，注意是 router 命令
Router(config-router)#network 192.168.3.0   // 网络 192.168.3.0 与我直连
Router(config-router)#network 192.168.2.0   // 网络 192.168.2.0 与我直连
Router(config-router)#^z   //直接退到特权模式

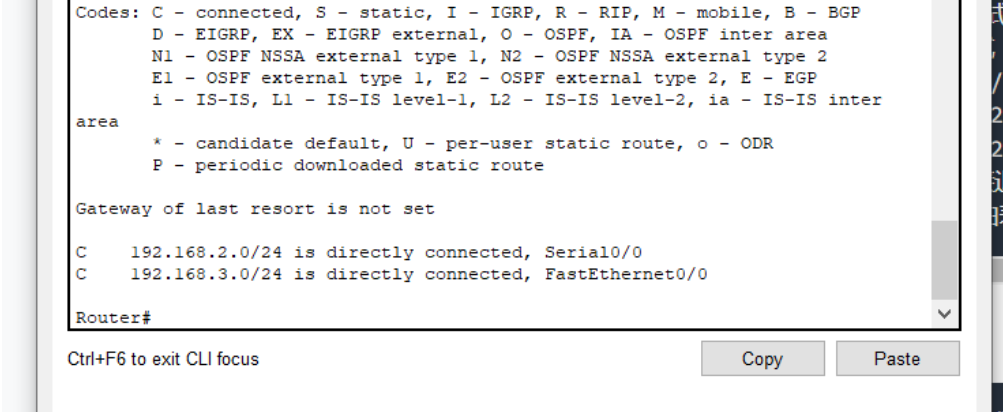

Router#show ip route    //查看路由表

实际操作：

配置

查看路由器：

动态路由 OSPF

OSPF（Open Shortest Path First 开放式最短路径优先）是一个内部网关协议（Interior Gateway Protocol，简称 IGP）， 用于在单一自治系统（Autonomous System，AS）内决策路由。OSPF 性能优于 RIP，是当前域内路由广泛使用的路由协议。

同样的，我们需要把刚才配置的 RIP 路由先清除掉。

清除 RIP 路由配置：

1. 直接关闭路由器电源。相当于没有保存任何配置，然后各接口再按照前面基本配置所述重新配置 IP 等参数
2. 使用 no 命令清除 RIP 路由。在全局配置模式下，各路由器都使用：no router rip 命令进行清除

交通大学路由器 OSPF 路由配置：

Router>en   // 从普通模式进入特权模式
Router#conf t   // 进入全局配置模式
Router(config)#router ospf 1   // 启用 OSPF 路由协议，进程号为1（可暂不理会进程号概念）
Router(config-router)#network 192.168.1.0 0.0.0.255 area 0   // 自治域0中的属于 192.168.1.0/24 网络的所有主机（反向掩码）参与 OSPF
Router(config-router)#network 192.168.2.0 0.0.0.255 area 0   // 自治域0中的属于 192.168.2.0/24 网络的所有主机（反向掩码）参与 OSPF
Router(config-router)#^z   //直接退到特权模式
Router#show ip route    //查看路由表

重庆大学路由器 OSPF 路由配置：

Router>en   // 从普通模式进入特权模式
Router#conf t   // 进入全局配置模式
Router(config)#router ospf 1   // 启用 OSPF 路由协议，进程号为1
Router(config-router)#network 192.168.3.0 0.0.0.255 area 0   // 自治域0中的属于 192.168.3.0/24 网络的所有主机（反向掩码）参与 OSPF
Router(config-router)#network 192.168.2.0 0.0.0.255 area 0   // 自治域0中的属于 192.168.2.0/24 网络的所有主机（反向掩码）参与 OSPF
Router(config-router)#^z   //直接退到特权模式
Router#show ip route    //查看路由表

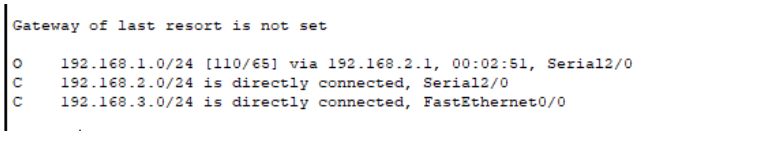

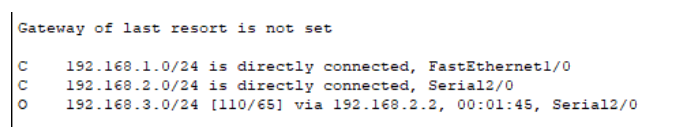

查看路由表你可看到标记为 O 的一条路由，O 表示 OSPF 。

实际操作：

去除动态rip的配置：

配置重庆交通大学的OSPF：

配置重庆大学的OSPF：

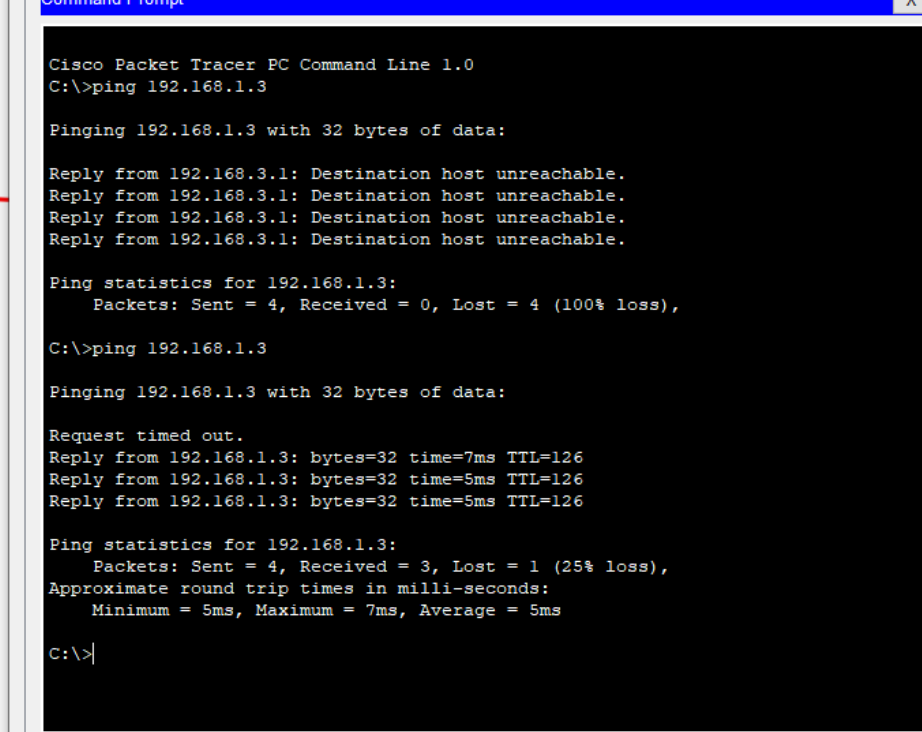

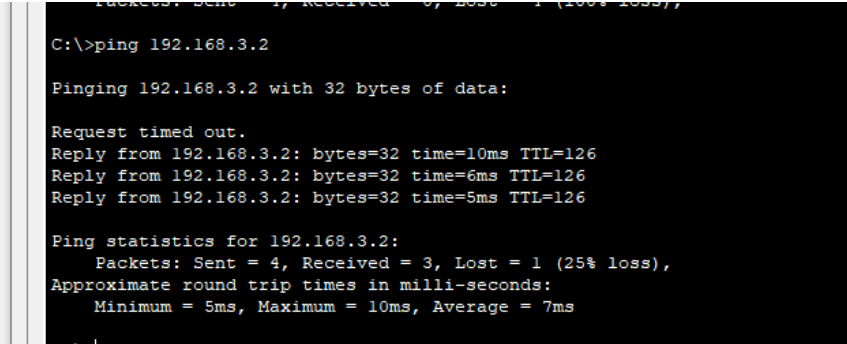

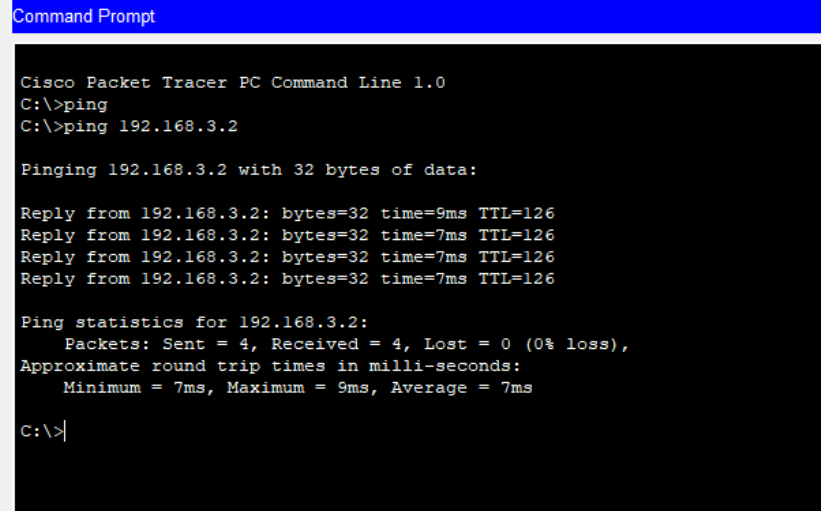

测试能够ping通另一子网的主机：

虚拟局域网 VLAN

在实际网络中，你可看到路由器一般位于网络的边界，而内部几乎全部使用交换机连接。
前面我们分析过，交换机连接的是同一个子网！ 显然，在这样一个大型规模的子网中进行广播甚至产生广播风暴将严重影响网络性能甚至瘫痪。

另外我们也已经知道，其实学校是划分了 N 多个子网的，那么这些交换机连接的就绝不是一个子网！这样矛盾的事情该如何解释呢？我们实际上使用了支持 VLAN 的交换机！而前述的交换机只是普通的 2 层交换机（或者我们把它当作 2 层交换机在使用。

VLAN（Virtual Local Area Network）即虚拟局域网。通过划分 VLAN，我们可以把一个物理网络划分为多个逻辑网段即多个子网。
划分 VLAN 后可以杜绝网络广播风暴，增强网络的安全性，便于进行统一管理等。

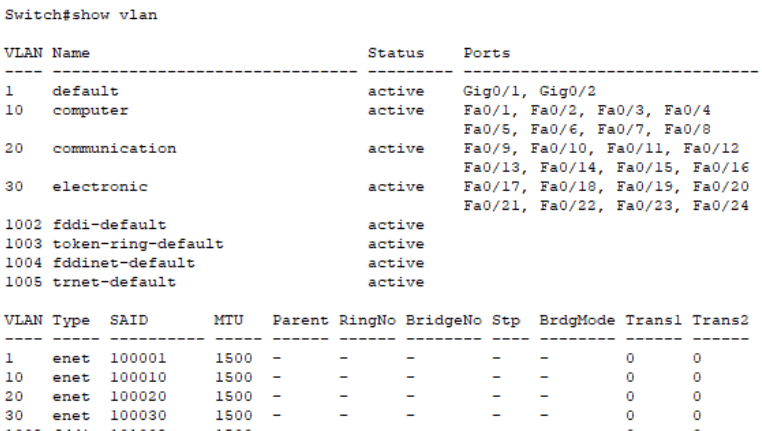

实际操作：

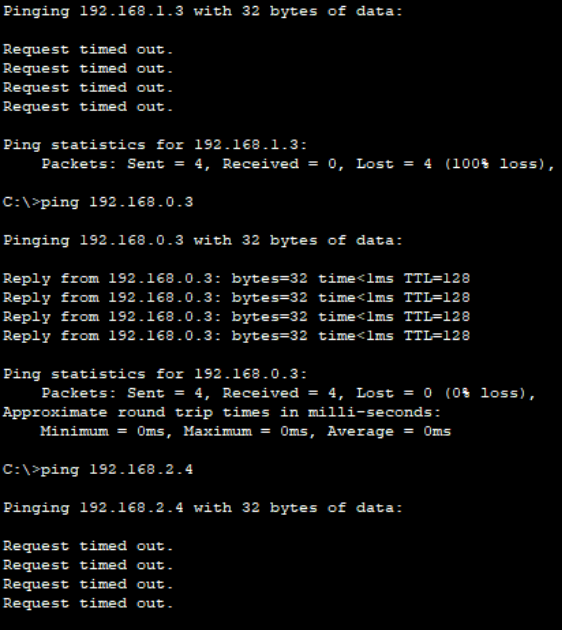

在192.168.0.2这一主机上分别对192.168.1.3，192.168.0.3，192.168.2.4这三台主机进行ping操作，如下图可见只能ping通192.168.0.3这一主机，因为vlan的划分使得这几台主机分别处于不同子网中。

虚拟局域网管理 VTP

前一个实验我们在交换机上进行了 VLAN 的规划和划分。但在实际应用中，我们绝不允许在这些支持VLAN的交换机上进行随意的 VLAN 划分，如此将造成管理混乱！VLAN的划分必须得到统一的规划和管理，这就需要 VTP 协议。

VTP（VLAN Trunk Protocol）即 VLAN 中继协议。VTP 通过 ISL 帧或 Cisco 私有 DTP 帧（可查阅相关资料了解）保持 VLAN 配置统一性，也被称为虚拟局域网干道协议，它是思科私有协议。 VTP 统一管理、增加、删除、调整VLAN，自动地将信息向网络中其它的交换机广播。

此外，VTP 减小了那些可能导致安全问题的配置，只要在 VTP Server 做相应设置，VTP Client 会自动学习 VTP Server 上的 VLAN 信息。

操作：

WLAN初步配置

WLAN 即 WiFi 当前也是广泛的应用在各种场景。

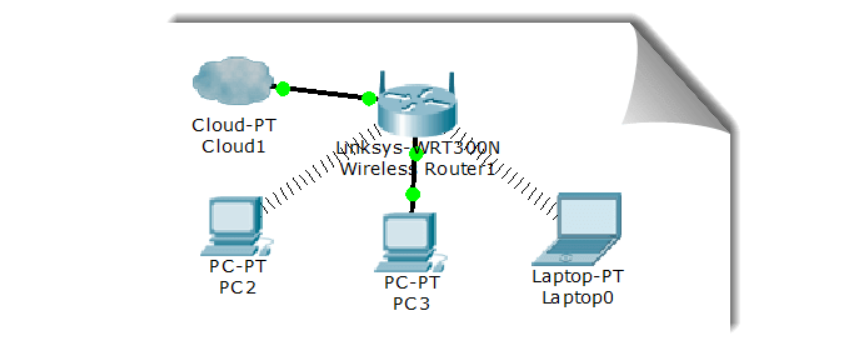

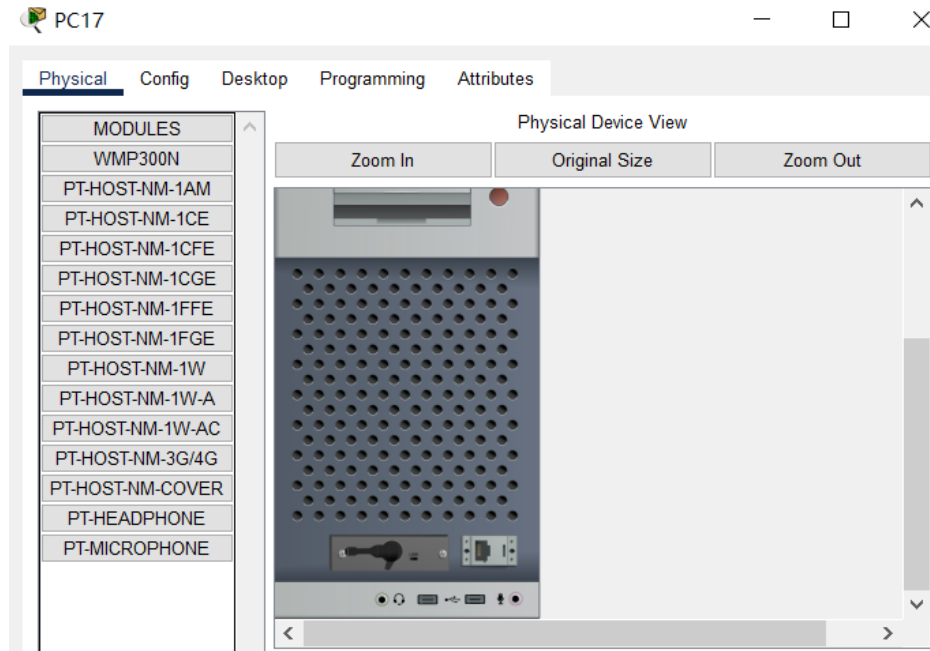

我们通过构建如下拓扑的一个家庭 WLAN 来练习一下其相关的配置：

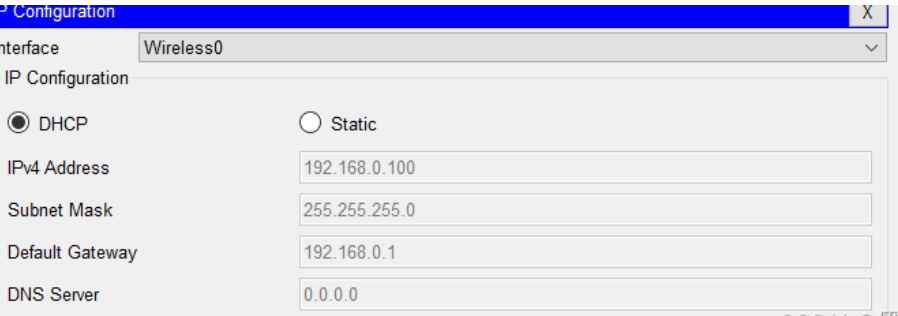

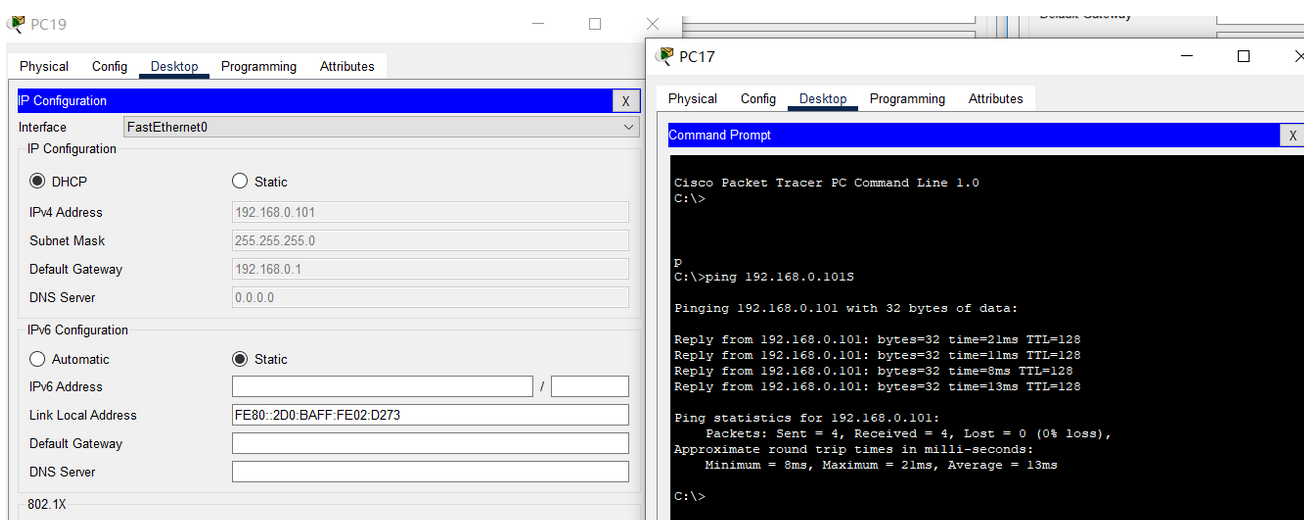

实际操作：
