Cisco 期末设计 企业网,校园网,医院,商场配置模板

文章简介:本文用思科模拟器设计和规划了一个校园网络,相当于计算机网络相关专业期末作业难度

作者简介:网络工程师,希望能认识更多的小伙伴一起交流,可关注《小全的成长日记》

不必在意改项目类型,可以更具需要自行修改

一、网络需求分析

1、学校建有多个部门,对其进行划分vlan,子网划分
2、WEB服务器,DNS服务器,DHCP服务器、FTP服务器
3、各部门的采用静态IP地址配置。
4、校园内网并且NAT方式访问互联网
5、为了优化校园网络,核心采用主备冗余设计,满足流量负载均衡
6、网络路由采用OSPF协议。
7、校园对外提供门户网站的访问服务

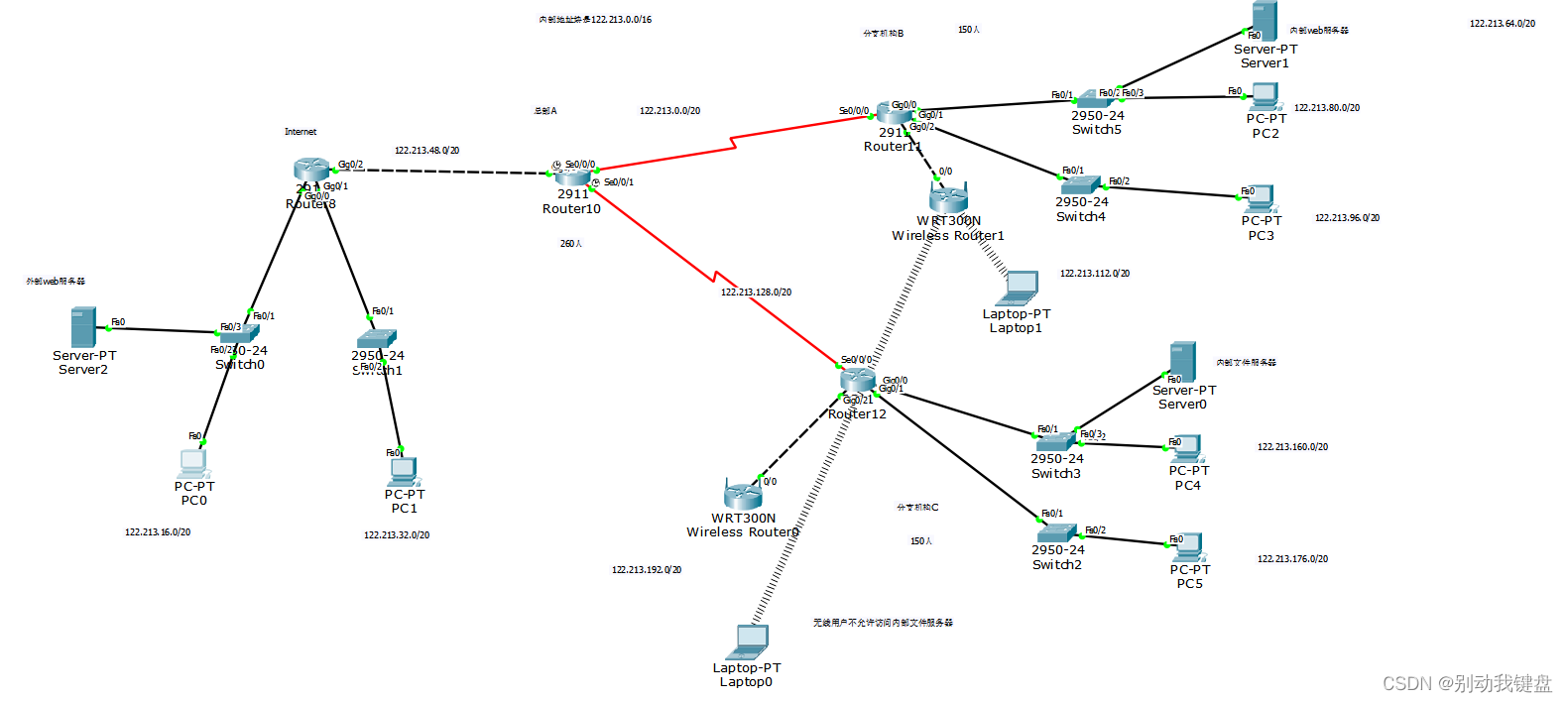

在这里插入图片描述
代码展示:
R1:
!
interface GigabitEthernet0/0
ip address 122.213.80.254 255.255.240.0
duplex auto
speed auto
!
interface GigabitEthernet0/1
ip address 122.213.96.254 255.255.240.0
duplex auto
speed auto
!
interface GigabitEthernet0/2
ip address 122.213.112.254 255.255.240.0
ip access-group 1 out
duplex auto
speed auto
!
interface Serial0/0/0
ip address 122.213.0.2 255.255.240.0
!

!
router ospf 1
log-adjacency-changes
network 122.213.80.254 0.0.0.0 area 0
network 122.213.96.254 0.0.0.0 area 0
network 122.213.122.254 0.0.0.0 area 0
network 122.213.0.2 0.0.0.0 area 0
!
ip classless
!
!
access-list 1 deny 122.213.112.0 0.0.0.255
access-list 1 permit any
!
!
!
https://mp.wei

在这里插入图片描述
在这里插入图片描述

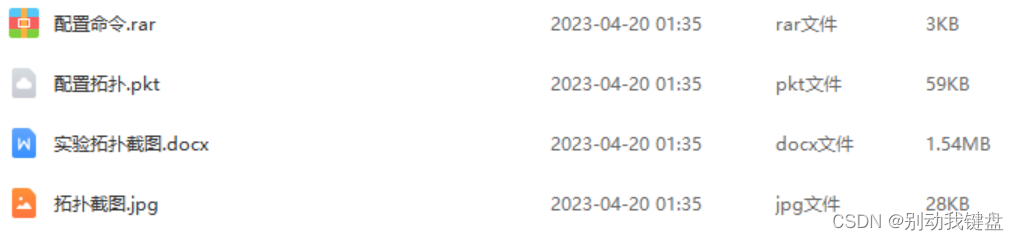

文件及配置下载地址:

https://mp.weixin.qq.com/s?__biz=MzkzNzMwNTEwMQ==&mid=2247485192&idx=1&sn=a9c92ec0d715acf1737496bff90850a7&chksm=c290326af5e7bb7cb526bf0e7ad62024a243f1c393a214cdd16fe12b062e4a9e9009e94a3e7e#rd
