酒精传感器实验-传感器原理及应用实验

一、实验实训主要内容

学习酒精传感器MQ-3的使用方法，了解酒精传感器的实验原理和实际应用，了解酒精传感器的基本操作模式，并结合实际加以应用。

二、实验实训方法、 过程步骤

（1）搭建好实验设备，将酒精传感器安装在3号节点上，打开电脑上的Keil集成开发环境，编译配套文件的Test.uvproj工程文件。

（2）编译成功后，把J-LINK与节电脑连接，再点击Keil软件的load按钮下载到节点板，然后使用配套串口线将计算机串口与3号节点的DB9串口接头相连并打开节点白色开关。

（3）打开串口调试工具和正确的端口，并进行9600-8-N-1设置，以便串口与芯片正常交互。

（4）配置节点地址、获取传感器数据。

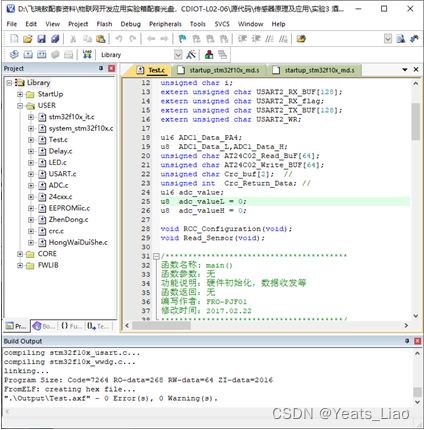

第一步：打开Keil集成开发环境和Test.uvproj工程文件，编译整个工程，生成Test.hex可执行文件，如下图所示：

第二步：把J-LINK与节点、电脑连接
