电力电子导论-上科大傅旻帆授课+ChatGPT4o阐释PPT

本文链接：https://blog.csdn.net/qq_46215223/article/details/145901433

在这里插入图片描述

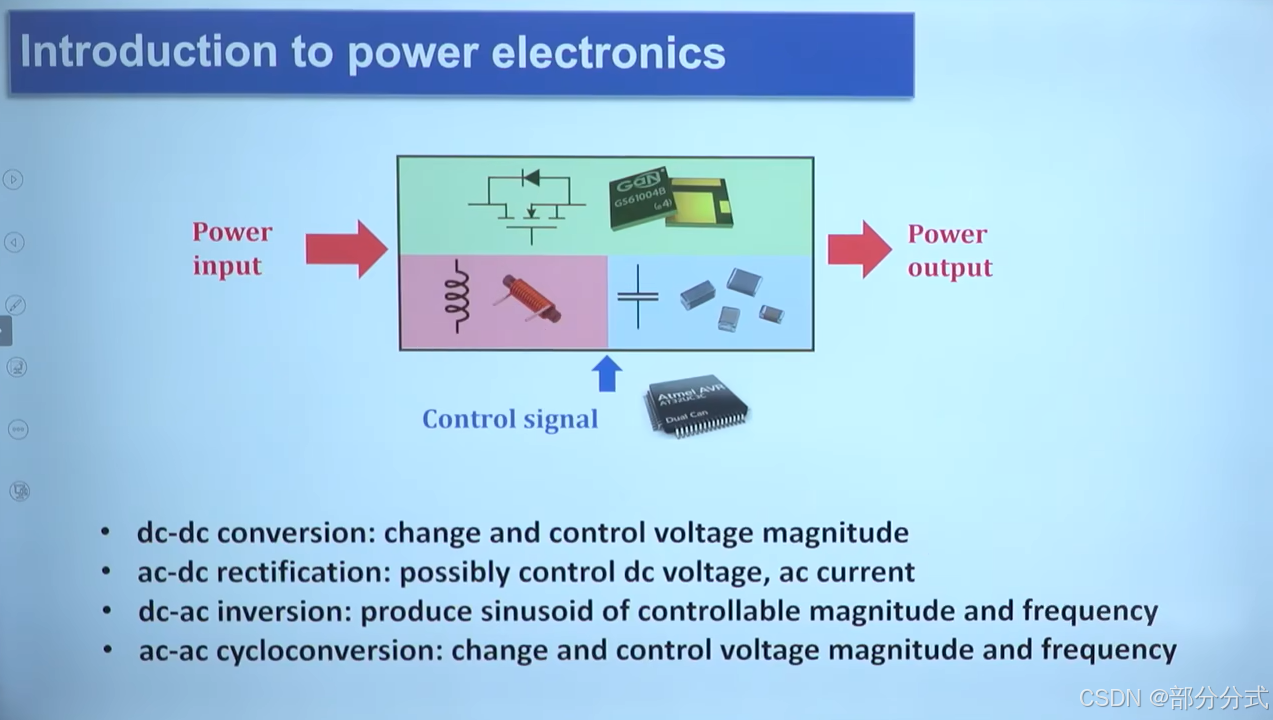

这张图片为电力电子学导论，概述了电力电子的基本原理和关键技术。具体内容展示了电力电子系统的不同转换过程，并介绍了其工作原理和应用。下面是对这张图的详细阐述：

电力电子的基本概念：

电力电子是指通过电子开关装置对电力进行控制和转换的技术。这项技术可以实现不同类型的电能转换，并通过调节控制信号来改变输出的功率、电压、电流和频率等参数。

关键组成部分：

电力输入（Power Input）：
- 这是电力电子系统的输入部分，通常是电源，如交流电（AC）、直流电（DC）或来自可再生能源（如太阳能、风能）的电力。
- 电力输入提供的是能源来源，在电力电子系统中，输入电源的类型和特性将决定所使用的转换技术。
控制信号（Control Signal）：
- 控制信号用于调节电力电子系统的操作，确保根据应用需求控制电压、电流和频率等参数。这些信号通常来自于微控制器（MCU）、数字信号处理器（DSP）等控制单元。
- 控制信号调节开关器件（如晶体管、MOSFET、IGBT等）的开关状态，进而调节电流的流动方式。
电力输出（Power Output）：
- 电力输出是经过控制和转换后的电力，它可以是直流电（DC）或交流电（AC），根据需求进行调节。
- 输出的电压、频率和波形可以通过控制信号进行精确调节，从而满足不同设备和应用的需求。

四大电力转换过程：

图中展示了四种主要的电力转换过程，电力电子技术通过这些过程实现不同形式的电能转换与控制。

DC-DC 转换（DC-DC Conversion）：
- 功能：DC-DC转换器用于改变和控制直流电压的幅值。这通常涉及电压的升高（升压）或降低（降压），并保持直流电流的稳定性。
- 应用：广泛应用于电池供电设备、可再生能源系统（如太阳能电池板）、电动汽车等，确保在不同电压需求下供电。
- 控制方式：通过开关控制技术（如PWM脉宽调制），实现输出电压的精确调节。
AC-DC 整流（AC-DC Rectification）：
- 功能：AC-DC整流器将交流电转换为直流电，并可能控制直流电压和交流电流。这一过程通过整流器（如二极管、SCR等）实现，能够将来自电网或其他交流电源的电流转换为所需的直流电。
- 应用：主要用于电力供应系统、电池充电、直流电动机驱动等场景。
- 控制方式：可通过控制整流过程中的开关元件（如SCR、MOSFET）来实现直流电压和电流的精确调节。
DC-AC 逆变（DC-AC Inversion）：
- 功能：DC-AC逆变器将直流电转换为交流电，通常会产生一个可调的正弦波或方波输出，具有可控的幅值和频率。
- 应用：逆变器广泛用于太阳能发电系统、UPS电源、交流电动机驱动等。尤其在可再生能源系统中，逆变器将由太阳能电池产生的直流电转换为适合电网连接的交流电。
- 控制方式：使用脉宽调制（PWM）技术控制逆变器输出的频率和电压，以生成稳定的交流波形。
AC-AC 环流转换（AC-AC Cycloconversion）：
- 功能：AC-AC环流转换器用于将交流电转换为另一种交流电，改变和控制交流电压的幅值和频率。它可以在不同的频率之间进行变换。
- 应用：主要应用于需要频率调节的系统，如交流电动机的调速、风力发电系统、变频驱动系统等。
- 控制方式：通过调整环流转换器的开关模式，来精确控制输出交流电的频率和幅值。

电力电子的关键组成元件：

开关元件：如二极管、MOSFET、IGBT等，它们在电力转换过程中控制电流的开关动作，保证电力的有效转换和调节。
磁性元件：如电感器和变压器，它们在电力转换过程中起到储能和能量传递的作用。
控制信号：来自微控制器（MCU）、数字信号处理器（DSP）等，控制信号的精确调节确保了转换器的性能和输出参数。

总结：

这张图形象地展示了电力电子的基本工作原理，强调了电力转换过程的多样性。电力电子技术通过控制输入的电力、调节转换过程中的关键参数，并通过开关元件和控制信号，实现输出电力的精确调节。它在现代电力系统中具有广泛的应用，包括电源转换、可再生能源集成、能源存储、以及各类工业和消费电子设备的驱动等。电力电子的灵活性和高效性使其成为现代电力工程不可或缺的技术之一。

在这里插入图片描述

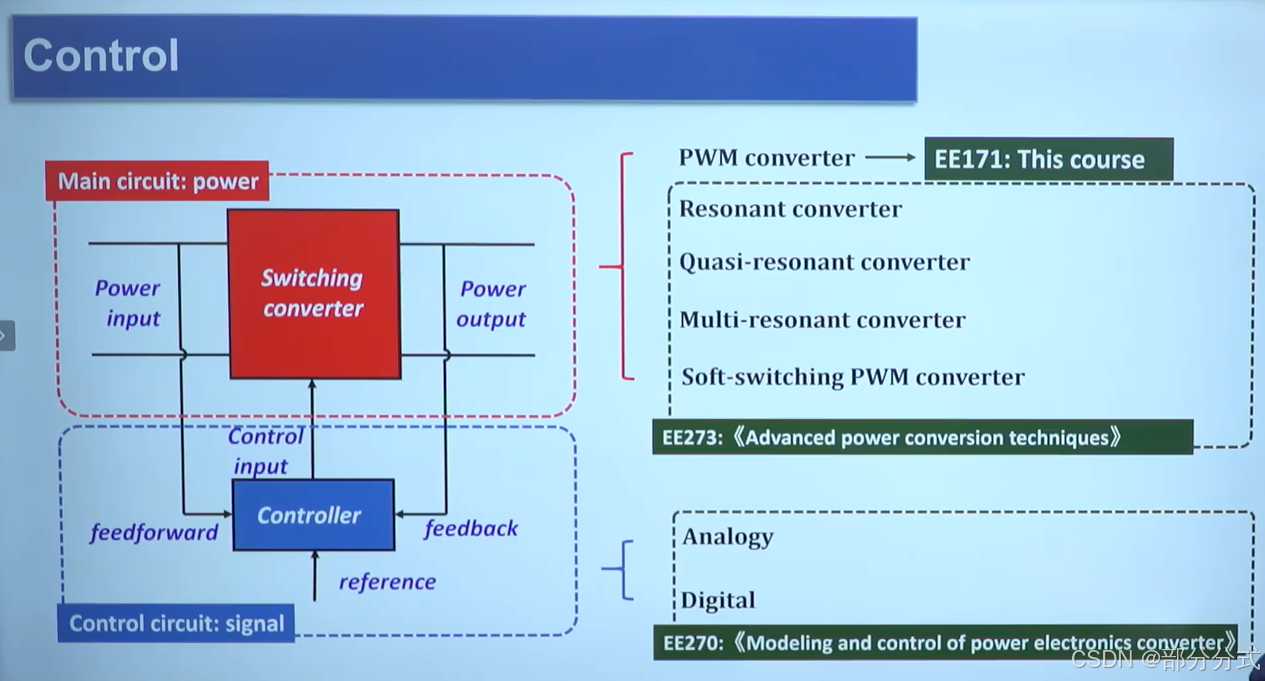

这张图片展示了电力电子转换器控制系统的框架，重点介绍了电力转换器的主要电路、控制信号的作用以及相关课程和技术。以下是对这张图片内容的详细分析：

主要电路（Power Circuit）

电力输入（Power Input）: 电力输入是电力电子系统的基础，它可以来自各种电源，如交流电（AC）、直流电（DC）或可再生能源。输入的电力将通过电力转换器进行处理与转换。
开关转换器（Switching Converter）: 中心的红色框代表了“开关转换器”。它是电力电子系统的关键部分，负责根据输入的电力，通过开关元件（如MOSFET、IGBT、二极管等）对电力进行转换。转换器可以改变电压、频率和电流等参数，以适应不同的应用需求。
电力输出（Power Output）: 开关转换器的输出将根据控制信号进行调节，输出可以是直流电（DC）或交流电（AC），并且通常需要根据负载的需求调整电压和频率。

控制电路（Control Circuit）

控制电路的任务是确保电力转换器按照预期工作，调节输出的电压、电流和频率等。控制系统根据输入信号和反馈来管理转换器的开关操作。

控制输入（Control Input）: 这是控制系统的输入部分，通常来自测量系统，反映出电力转换器的实际工作状态。控制输入包括电流、电压的测量信号，用于调节转换器的工作状态。
控制器（Controller）: 控制器接收控制输入信号并产生相应的控制信号。它根据反馈信息进行调整，确保输出符合预期的要求。控制器通常由微控制器（MCU）、数字信号处理器（DSP）或其他控制芯片组成。
前馈（Feedforward）: 前馈控制是通过预判输入信号的变化来提前调整控制器，以减少负载变化或输入波动对输出的影响。例如，前馈可以基于负载变化、输入电压波动等来调整控制信号，确保系统更稳定。
反馈（Feedback）: 反馈控制则是基于系统输出的实时监测数据来调节控制器。通过测量输出（如电压、电流），反馈信号将反馈给控制器，控制器会根据反馈信息调整开关操作，以确保系统稳定并达到预定输出。
参考（Reference）: 参考信号通常是系统要求的理想输出，如理想的电压或电流值。控制器将根据参考信号与反馈信号之间的差异来调整输出。

转换器类型（Types of Converters）

PWM转换器（PWM Converter）:
- **脉宽调制（PWM）**是一种广泛应用的调节技术，通过调节开关的占空比来控制电力转换器的输出。PWM转换器可以用于调节电压、电流以及频率，以满足不同的负载需求。
谐振转换器（Resonant Converter）:
- 谐振转换器利用电路中的电感和电容元件的谐振现象来实现高效的电力转换。它们通常用于需要高效率和低电磁干扰（EMI）的应用。
准谐振转换器（Quasi-Resonant Converter）:
- 准谐振转换器是在谐振转换器基础上进行改进，尽管它不完全依赖于谐振，但在转换过程中仍然保持一定的谐振特性。它可以提供较低的开关损失和更高的效率。
多谐振转换器（Multi-Resonant Converter）:
- 该转换器结合多个谐振回路来进一步优化性能，通常用于更高功率和高效率要求的应用。
软开关PWM转换器（Soft-Switching PWM Converter）:
- 软开关技术减少了开关损失，提升了效率。通过在电流或电压接近零时进行开关操作，可以有效减少电力损耗，尤其适用于高频开关的场合。

模拟与数字控制（Analog vs. Digital Control）

模拟控制（Analog Control）: 在模拟控制中，控制信号是连续的，且通过模拟电路进行处理。这种控制方式较为简单，但不如数字控制灵活，尤其在复杂系统中可能无法满足高精度和高动态性能的要求。
数字控制（Digital Control）: 数字控制系统通过数字信号处理（DSP）或微控制器（MCU）进行控制，能够实现更精确的控制算法，如PID控制、模糊控制等。数字控制系统可以处理复杂的动态环境，提供更高的灵活性和稳定性。

总结：

这张图片展示了电力电子系统中开关转换器的基本框架，强调了控制信号在调节输出电力方面的重要作用。控制系统通过反馈和前馈机制调节电力转换器的操作，以确保电压、电流和频率的稳定。图中还展示了课程安排与学习内容，涵盖了从基础的PWM转换器到更高级的谐振转换器和软开关PWM转换器的控制方法。这些内容对于理解和掌握电力电子系统的设计、优化和控制至关重要。

在这里插入图片描述

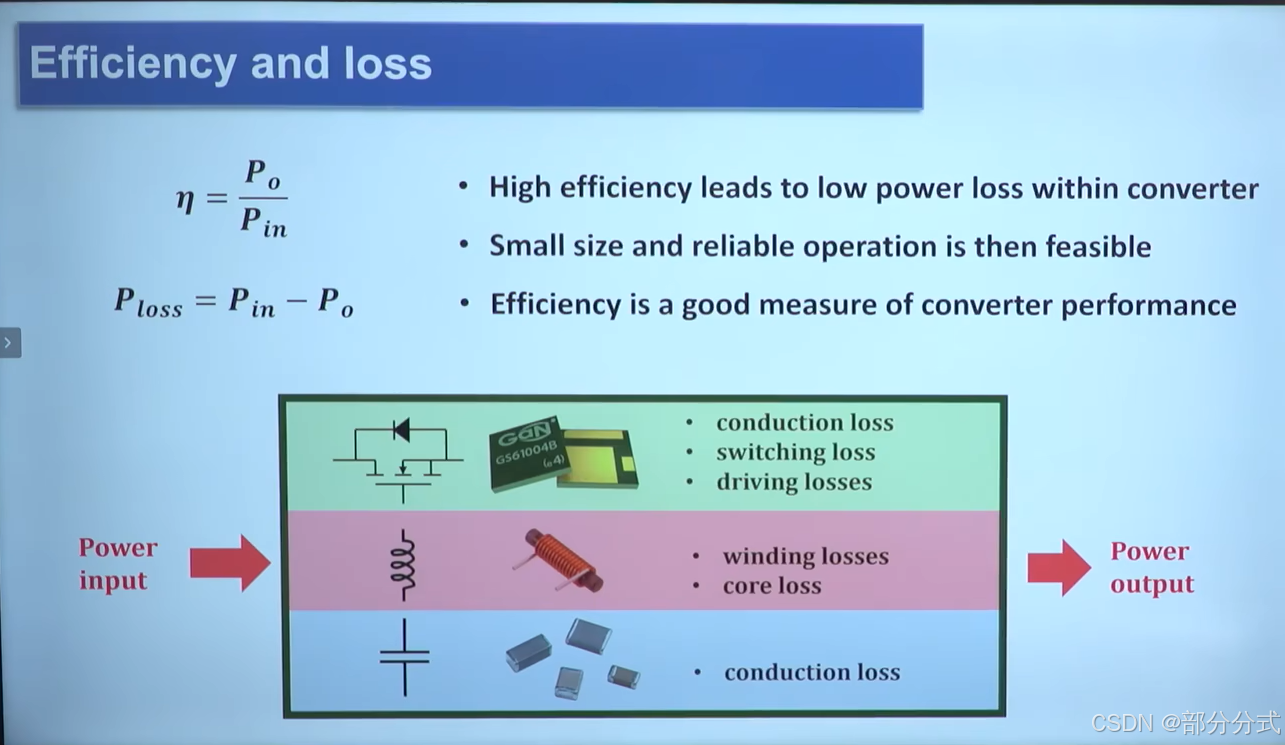

这张图片涉及电力电子中的效率与损耗，是电力电子设计中非常重要的概念。电力转换器的效率直接关系到设备的能效、体积和长期可靠性。以下是对图片内容的详细分析和阐述：

效率和损耗的基础概念：

效率（η）：
- 公式：
  [
  \eta = \frac{P_o}{P_{in}}
  ]
  其中，( P_o ) 是输出功率，( P_{in} ) 是输入功率，效率表示输入功率中有多少部分被有效地转化为输出功率，剩余的部分则是损失。
- 高效率意味着较少的能量以热的形式丧失，而更多的输入能量能够转化为有效的输出能量。
损耗（( P_{loss} )）：
- 公式：
  [
  P_{loss} = P_{in} - P_o
  ]
  损耗是输入功率与输出功率之间的差值，即通过电力转换过程失去的部分，通常以热能的形式表现出来。
- 损耗的减少有助于提高电力电子系统的整体效率，同时减少过多的热生成。

高效率的重要性：

高效率导致低功率损耗：效率高的转换器能最大限度地减少能量的浪费，意味着更少的能量转化为无用的热能。因此，高效率的设计能够确保系统在长时间运行时的稳定性，减少系统因过热引起的损坏风险。
小尺寸和可靠性：高效率直接影响到转换器的体积和热管理。通过降低损耗，可以使转换器的尺寸减小，并且减少散热需求，这样设计出的电力电子设备可以更加紧凑且高效，从而使得设备在空间受限的应用场景中更具可行性。
效率是评估转换器性能的良好指标：效率不仅是电力电子系统设计的一个目标，还能作为性能评估的重要标准。更高的效率通常意味着更优的设计和更低的运行成本，特别是在大规模应用中，能效的提高能够显著降低能源消耗和运营费用。

电力转换器中的损耗类型：

电力电子系统中的损耗是由多种因素引起的。根据转换器中不同组件的功能，损耗可以分为以下几类：

主电路中的损耗：

导通损耗（Conduction Loss）：
- 导通损耗是指电流流过导体时，由于电阻的存在而导致的能量损耗。当电流流过开关器件、二极管、变压器的导体部分时，电阻会消耗一部分能量并转化为热能。
- 导通损耗主要发生在开关器件（如MOSFET、IGBT）中。较高的导通电阻会导致较大的损耗，因此，在选择这些器件时，低导通电阻是非常重要的设计考虑因素。
开关损耗（Switching Loss）：
- 开关损耗发生在开关元件开关操作时，当开关元件从开到关，或从关到开时，会有短暂的电压和电流重叠，导致能量损耗。
- 高频开关器件（如MOSFET或IGBT）在切换过程中会产生较大的损耗，尤其在快速开关的情况下。这就是为什么高效的开关元件和合适的开关频率选择在设计中非常重要。
驱动损耗（Driving Losses）：
- 驱动损耗是指在控制器和驱动电路中消耗的能量。用于激励开关器件的驱动电路（如栅极驱动器）本身也会消耗一定的功率，尤其是在高频操作时，驱动损耗可能会变得显著。
- 这类损耗通常较小，但在高频率和高效率要求的系统中，驱动电路的优化同样至关重要。

磁性元件中的损耗：

绕组损耗（Winding Losses）：
- 绕组损耗发生在电感器和变压器的线圈中，主要是由于电流流经绕组时产生的电阻损耗。这与电感和变压器的设计、线圈的材料、线径大小等因素密切相关。
- 减小绕组损耗可以通过使用低电阻的导线或更优化的绕组结构来实现。
铁心损耗（Core Loss）：
- 铁心损耗是指变压器、磁性电感等组件中的磁芯材料由于磁场变化而产生的损耗。它包括滞后损耗和涡流损耗：
  - 滞后损耗：由于磁场反向作用时，材料内部磁畴的重新排列所造成的能量损失。
  - 涡流损耗：由于材料中产生的涡流效应导致的能量损失，通常在高频操作时更加明显。
- 优化磁芯材料、增加磁芯的尺寸或改变开关频率等可以减少铁心损耗。

输出电路中的损耗：

导通损耗（Conduction Loss）：
- 与主电路中的导通损耗类似，输出电路中的导通损耗是指电流通过电容器、电感器和二极管时的能量损失。

总结：

图片中通过详细阐述效率和损耗的公式和类型，强调了在电力转换过程中降低损耗的重要性。电力转换器的高效率不仅能提高性能，还能使设备更加紧凑、可靠，并降低能耗。在电力电子系统中，导通损耗、开关损耗、驱动损耗以及磁性元件的损耗是主要的能量损失来源。因此，在设计电力转换器时，通过选择高效的开关器件、优化电路设计和材料，可以大大提高整体效率，减少损耗，实现更高效的电力转换。
在这里插入图片描述

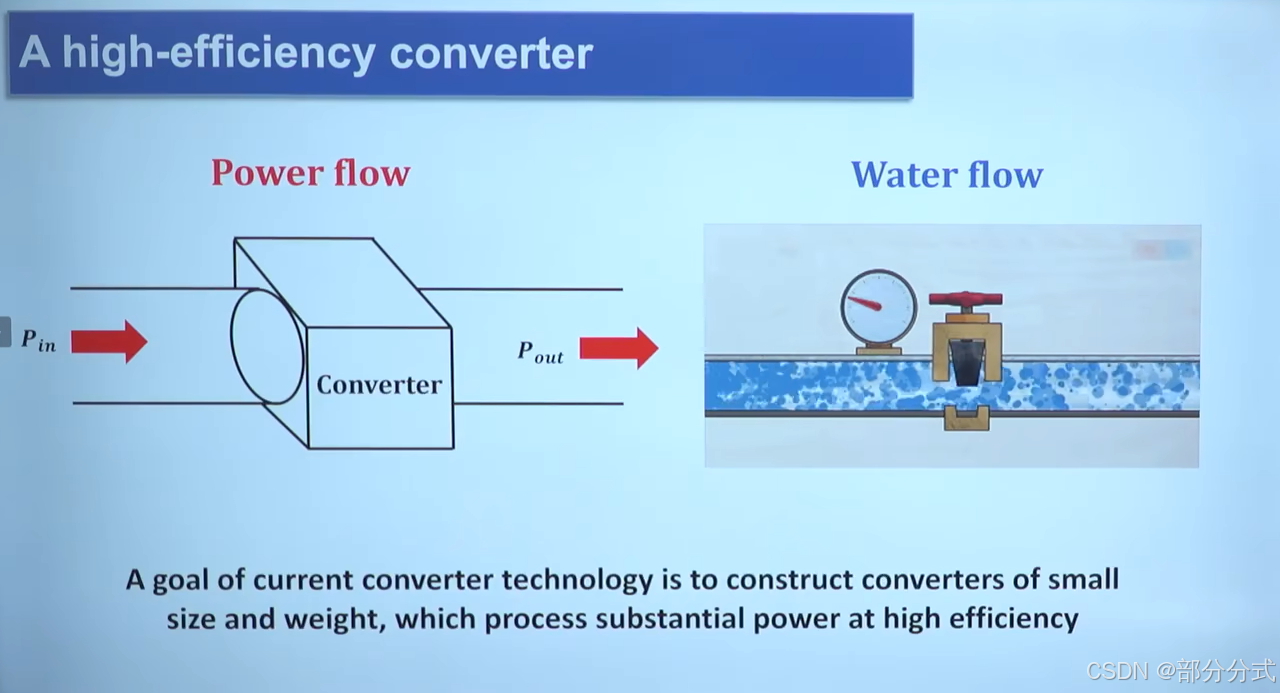

这张图片通过类比和图示解释了高效率转换器的工作原理和目标。它展示了电力转换器如何将输入的电能转化为输出电能，并强调了高效率设计对现代电力电子系统的重要性。以下是对图中内容的详细分析：

高效率转换器的工作原理：

左侧：电力流

( P_{in} )（输入功率）：表示从电源传入转换器的电能。无论是直流电（DC）还是交流电（AC），输入的电力是通过转换器进行处理的原始电能。
( P_{out} )（输出功率）：这是转换器的输出功率，也就是有效地提供给负载的电能。理想情况下，输出功率应尽可能接近输入功率，因为这表明转换器的效率高，能量损失少。
转换器（Converter）：这是图片的核心部分，负责通过开关元件（如MOSFET、IGBT、二极管等）对输入电力进行转换，使其符合需求。转换器可以有多种形式，比如DC-DC转换器、AC-DC整流器、逆变器等，每种形式处理不同的输入和输出要求。

右侧：水流类比

为了帮助更容易理解，图片使用了一个水流的类比，将电力转换过程与水流动过程进行对比：

水流：类比电力流动。在这部分，水流的流速、压力等都可以代表电力的流动和转换。高效率的水流（即高效的电力转换）意味着水的能量损失较小，且流量更加稳定。
压力表（Pressure Gauge）：水流中的压力表类似于电力系统中的电压表或功率表，用于测量转换器的性能或输出功率。压力越高，表示转换器的功率输出越高。这个类比帮助展示了如何通过调节系统来改变输出功率。
阀门（Valve）：控制水流的阀门类比于电力转换器中的控制机制，如开关控制、调节输出电压和频率的调节器等。阀门的作用是调整输出，确保水流（或电力）符合需求。

高效率转换器的目标：

小尺寸与重量：现代电力电子设备追求高效率，意味着转换器可以设计得更小、更轻，适用于空间有限的应用。尤其在便携式设备、电动汽车、可穿戴设备、再生能源系统等领域，减小转换器的尺寸和重量可以节省空间并提高系统的集成度。
高效处理大量电力：高效率转换器的一个核心目标是能够高效地处理大量的电力输入并提供稳定的电力输出。效率高的转换器意味着能量的浪费（通常表现为热量）最小化，这对于提高整体系统的性能至关重要。

高效率的优势：

降低能量损耗：高效率的转换器将更多的输入电力转化为有用的输出电力，减少了不必要的能量损失，尤其是转化为热量的损耗。这不仅提高了能源利用率，还有助于设备的长时间稳定运行，避免因过热导致的设备故障。
减少散热需求：随着转换效率的提高，转换器内的损耗减少，因此生成的热量也减少。这使得在设计小型化、紧凑型设备时，不需要过多的散热系统，从而降低了成本和设计复杂性。
可靠性与稳定性：高效的转换器更可靠，因为它们在运行时的热负荷较小，降低了温度引发的材料老化和元件损坏的风险。此外，稳定的电力输出也能提高系统的可靠性，避免了因功率波动造成的不良影响。

总结：

这张图片通过水流的类比形象地解释了高效率电力转换器的概念，突出了高效转换在电力电子中的重要性。高效转换器的设计不仅需要减少能量损失，还要保证其紧凑性和长期可靠性。在现代的电力电子系统中，特别是便携式电子产品、电动汽车和可再生能源系统中，开发高效的电力转换技术是实现更高能源利用率和可持续发展的关键。

通过减小尺寸、提高效率并优化控制策略，电力电子转换器可以更好地满足各种应用需求，同时减少能量浪费和系统的热负荷，确保设备的高效运行。

在这里插入图片描述

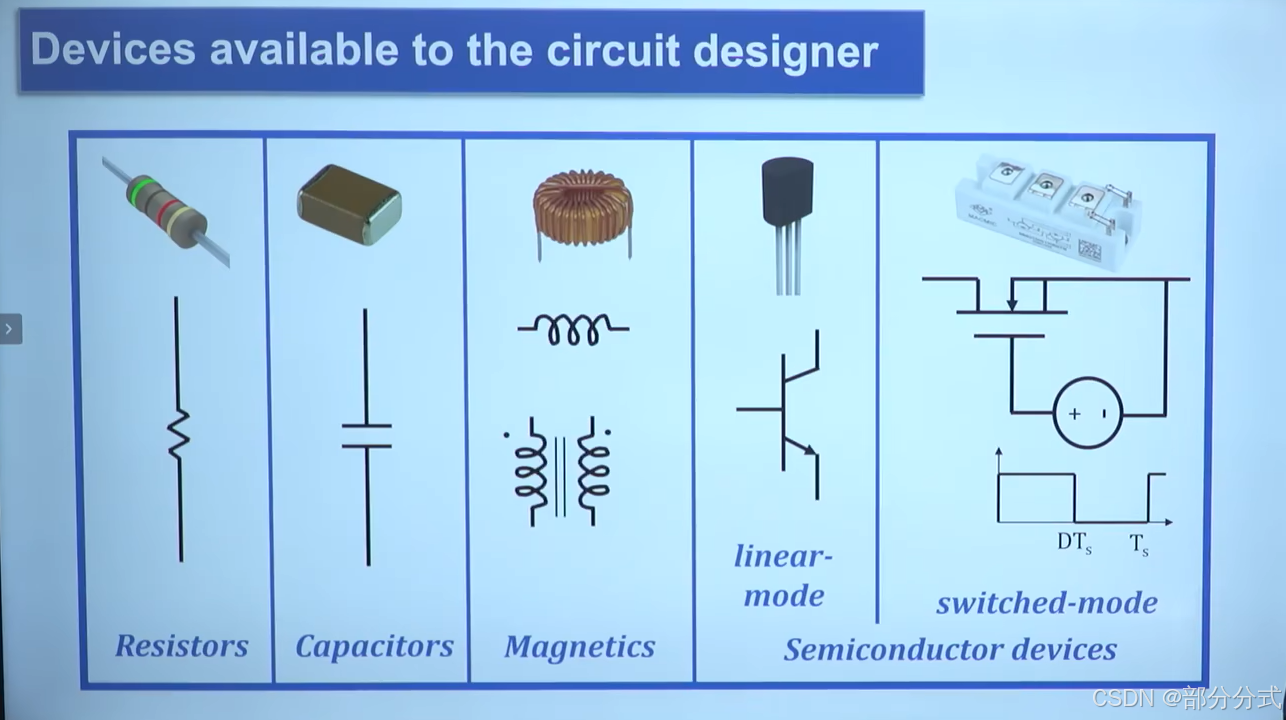

这张图片展示了电路设计师可用的各种电子元件，特别是在电力电子学领域中，它们在电路设计中各自扮演着不同的角色。每种元件的选择和应用都会影响电力转换器、功率供应系统等的效率和性能。以下是对每种设备的详细讨论：

1. 电阻器 (Resistors)

符号：一个锯齿形的线，代表电阻器。
作用：电阻器用于限制电流流动，或者控制电压的分配。它们是最常见的被动元件之一，能够将电能转化为热能。
应用：
- 电流限制：用于限制通过电路的电流，保护其他元件免受过流损害。
- 电压分配：与其他元件（如电容器、二极管）一起，电阻器可以用作电压分配器。
- 在电力电子中，电阻器通常用于电流限制和信号反馈回路中。

2. 电容器 (Capacitors)

符号：两条平行的线，中间有一个间隙，代表电容器。
作用：电容器储存电能并在电路中释放能量。它们通过其电容作用调节电压并过滤信号。
应用：
- 滤波：在直流电源中，电容器用于平滑输出，去除高频噪声。
- 能量存储：电容器能暂时存储电能，快速释放，广泛应用于电力转换器、可再生能源系统中。
- 功率因数校正：在交流电系统中，电容器用于改善功率因数，减少电能浪费。

3. 磁性元件 (Magnetics)

符号：卷线圈的符号，代表电感器和变压器。
作用：磁性元件通过电磁感应存储能量。电感器用来储存电流的能量，变压器用来改变电压（升压或降压）。
应用：
- 电感器：在电源转换器中，电感器用于平滑电流，防止电流波动。
- 变压器：用于改变电压，例如在AC-DC转换器中升高或降低电压。
- 在开关电源（如DC-DC转换器）中，磁性元件用于高效能量传递。

4. 线性模式半导体器件 (Linear-mode Semiconductor Devices)

符号：一般表示晶体管或类似线性设备的符号。
作用：线性模式半导体设备在其工作范围内提供连续控制，其输出与输入呈线性关系。
应用：
- 放大器：线性模式半导体主要用于放大信号，电流或电压。
- 线性调节器：在线性模式下，晶体管用于维持稳定的输出电压（例如线性电压调节器）。
- 在电力电子中，线性模式设备通常用于较为简单的控制或调节应用。

5. 开关模式半导体器件 (Switched-mode Semiconductor Devices)

符号：通常是代表像MOSFET、IGBT这类开关元件的符号。
作用：开关模式半导体设备快速地在“开”和“关”之间切换，实现高效的电力转换。它们的开关频率可以非常高，极大减少了转换过程中的能量损失。
应用：
- DC-DC转换器：开关模式设备广泛应用于直流电压转换（升压、降压）。
- 逆变器：在直流到交流的转换中（如太阳能逆变器），开关模式设备是核心。
- 高效电力转换：由于高频开关操作，开关模式器件在高效电力转换应用中是必不可少的，如电动汽车驱动系统、电池充电器等。

这些元件的协作：

在电力电子系统中，这些元件并非单独工作，而是通过精心设计的电路相互配合。电阻器、电容器和电感器等被动元件负责能量的存储和调节，而半导体元件则负责控制电流的流动，完成电力的转换与调节。
例如，在开关电源（如DC-DC转换器）中，电感器与开关模式半导体器件（如MOSFET）配合工作，通过高频开关将电能从一个电压级别转换到另一个电压级别，同时电容器则用于平滑输出，减少波动。

总结：

这张图片展示了电路设计师可以使用的多种基本元件。每种元件在电路设计中都扮演着重要角色，从基础的电阻器、电容器到更复杂的磁性元件和半导体器件，它们共同构成了电力电子设计中的核心组件。了解这些元件的功能及其应用场景，是电力电子设计师构建高效、可靠电力转换系统的基础。
在这里插入图片描述

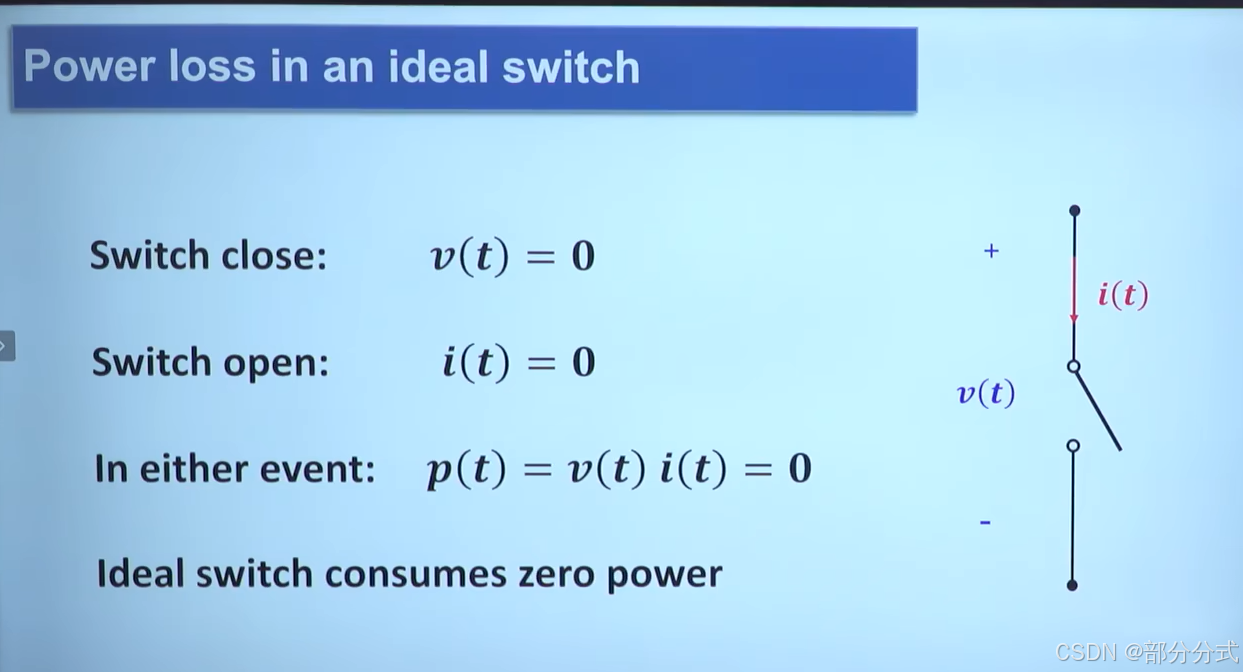

这张图片阐述了理想开关中的功率损耗，解释了理想开关在电路中如何工作的理论概念，特别是它在开关操作中的功率消耗情况。以下是对图片中各个部分的详细分析：

1. 理想开关的工作原理：

开关闭合时（Switch Close）:
- ( v(t) = 0 )，即开关闭合时，理想开关两端的电压为零。这意味着开关本身没有任何电压降（没有电阻），因此在开关闭合时，不会有能量转化为热量或损耗。
- 此时，电流 ( i(t) ) 依然可以流过开关，但由于没有电压降，理想开关没有损耗电能。
开关断开时（Switch Open）:
- ( i(t) = 0 )，即开关断开时，电流 ( i(t) ) 为零。这表示没有电流流过开关，因此开关不会消耗电力。
- 尽管开关两端可能有电压 ( v(t) )，但由于没有电流流动，所以没有功率损耗。
无论哪种情况，功率损耗为零：
- 在理想开关中，无论是开关断开还是闭合时，功率损耗公式都是：
  [
  p(t) = v(t) \cdot i(t) = 0
  ]
  这意味着在任何情况下，功率损耗都为零。换句话说，理想开关不会消耗电能。原因是功率是电压和电流的乘积，而在理想开关中，要么电压为零，要么电流为零。
理想开关消耗零功率：
- 由于没有电流和电压的重叠，理想开关本身不产生任何功率损耗。这是一个理想化的模型，假设开关没有电阻和开关损失，因此可以简化电路分析过程。

2. 理想开关的实际意义：

在实际电力电子系统中，开关设备（如MOSFET、IGBT等）并不是真正的“理想开关”。这些器件在工作时会有一定的导通损耗和开关损耗，因此它们会消耗一些功率。
- 导通损耗是指当开关导通时，由于其内部电阻而产生的功率损耗。
- 开关损耗是在开关转换过程中产生的损耗，尤其是在开关从开到关或从关到开时，电压与电流重叠，导致一定的能量损耗。
然而，理想开关的假设简化了许多分析问题，使得我们可以忽略这些复杂的损耗，专注于电路的基本工作原理。通过引入这种理想化的概念，电路设计和分析变得更加直观，尤其是在初步设计阶段。

3. 现实世界中的开关损耗：

尽管理想开关假设在理论分析中非常有用，但在实际应用中，开关设备（如MOSFET、IGBT、二极管等）确实会消耗一定的功率：

在导通时，这些半导体器件存在一定的电阻，导致电流通过时有功率损耗。
在切换时，由于电压和电流的重叠，器件会经历一定的过渡期，产生瞬时损耗。
此外，在高频操作下，开关损耗通常会显著增加，因此高效的开关设计（如软开关技术）对减少损耗至关重要。

4. 理想开关的应用：

电路理论分析：理想开关通常用于电力电子学的理论分析，帮助理解电路的基本操作而不涉及复杂的功率损耗。通过这种方式，工程师可以集中精力研究电路的主要结构和工作原理，而不必担心开关设备的细节。
设计初步阶段：在设计初期，使用理想开关简化电路，确定基本的拓扑结构和工作方式。之后，设计者可以逐步引入实际开关设备的损耗因素，进行更详细的优化和设计。
